本技術涉及一種試驗保護裝置，尤其是一種可拆卸、易于組裝且具有多種調節功能的鋼板階梯式保護裝置，主要應用于各類試驗過程中對設備和人員的保護。

背景技術：

1、在現代工業和科研活動中，各種試驗設備和裝置被廣泛使用。這些試驗設備在運行過程中，往往需要有相應的保護裝置來確保試驗的順利進行，并保障操作人員的安全。目前市場上已有多種類型的試驗保護裝置，但大多數現有裝置仍存在一些技術上的不足和問題。

2、現有的試驗保護裝置結構復雜，安裝和拆卸過程繁瑣，不利于設備的快速布置和現場調試。這使得在試驗過程中，耗費大量的時間和人力資源去組裝和拆解保護裝置，不僅增加了試驗的成本，也降低了工作效率。現有裝置的連接穩定性較差。一些保護裝置由于設計不合理，在試驗過程中可能會出現松動甚至脫落的情況，影響試驗結果的準確性，甚至存在嚴重的安全隱患。

技術實現思路

1、1、要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種試驗保護裝置，它可以防止外界環境對試驗裝置的影響，或者試驗過程中產生的危險對外界人員或設備造成傷害。

3、2、技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種試驗保護裝置，包括吊耳和至少兩塊鋼板，所述鋼板之間設有至少一個階梯，每塊鋼板的頂部安裝有吊耳，每兩塊鋼板的右上方安裝有第二階梯，每個第二階梯與鋼板連接的后側安裝有端板。

6、進一步地，所述第二階梯的前側設有第一階梯，所述階梯的最底部設有第三階梯。

7、根據以上特征，所述階梯與鋼板之間通過插槽連接在一起，所述插槽與鋼板之間通過插接的方式結合在一起，所述插槽為階梯型。

8、在一些實施例中，所述第二階梯的左下側設有第四連孔，所述第三階梯的右上側設有第一連孔。

9、根據以上特征，所述鋼板的左下方和右上側分別設有第二連孔和第三連孔，所述端板通過連軸連接在鋼板上。

10、在一些實施例中，每塊鋼板與插槽的連接處設有穿孔，所述穿孔通過螺栓緊固件穿過穿孔，將插槽與鋼板牢固地固定在一起，用于增強連接穩定性。

11、根據以上特征，所述插槽與鋼板的材料均為不銹鋼。

12、3、有益效果

13、相比于現有技術，本實用新型的優點在于：

14、1)本實用新型裝置通過階梯與鋼板之間的緊密連接，以及螺栓緊固件的使用，增強了整體結構的穩定性。組合后的鋼板與階梯形成了一個牢固的保護結構，能夠在試驗過程中提供可靠的保護，防止外界環境對試驗裝置的影響，或者試驗過程中產生的危險對外界人員或設備造成傷害。

15、2)本實用新型使用不銹鋼材料制造鋼板和插槽，確保了裝置的強度和耐用性。不銹鋼材質不僅具有較高的機械強度和抗腐蝕性能，還易于清潔和維護，延長了裝置的使用壽命。階梯和插槽的設計，使得裝置可以方便快捷地進行組裝和拆卸。這樣的設計使得該裝置在不使用時可以拆解并收納，節省空間并便于運輸，同時也降低了運行和維護的難度。

16、3)本實用新型通過多個階梯和連孔的設計，使得裝置可以根據具體需求進行調整，適應不同的試驗環境和要求。這樣不僅增加了裝置的使用范圍，還提升了其在不同場景下的應用效果。在鋼板與插槽的連接處設有穿孔，通過螺栓緊固件固定，這種設計大大增強了連接的穩定性，確保了裝置在使用過程中的穩固性和可靠性。

17、4)本實用新型整體結構設計能夠在試驗過程中提供必要的防護，保護試驗設備和人員安全，避免試驗過程中可能發生的意外損壞或傷害。這對于實驗室或者工業應用中的安全管理具有重要意義。

技術特征：

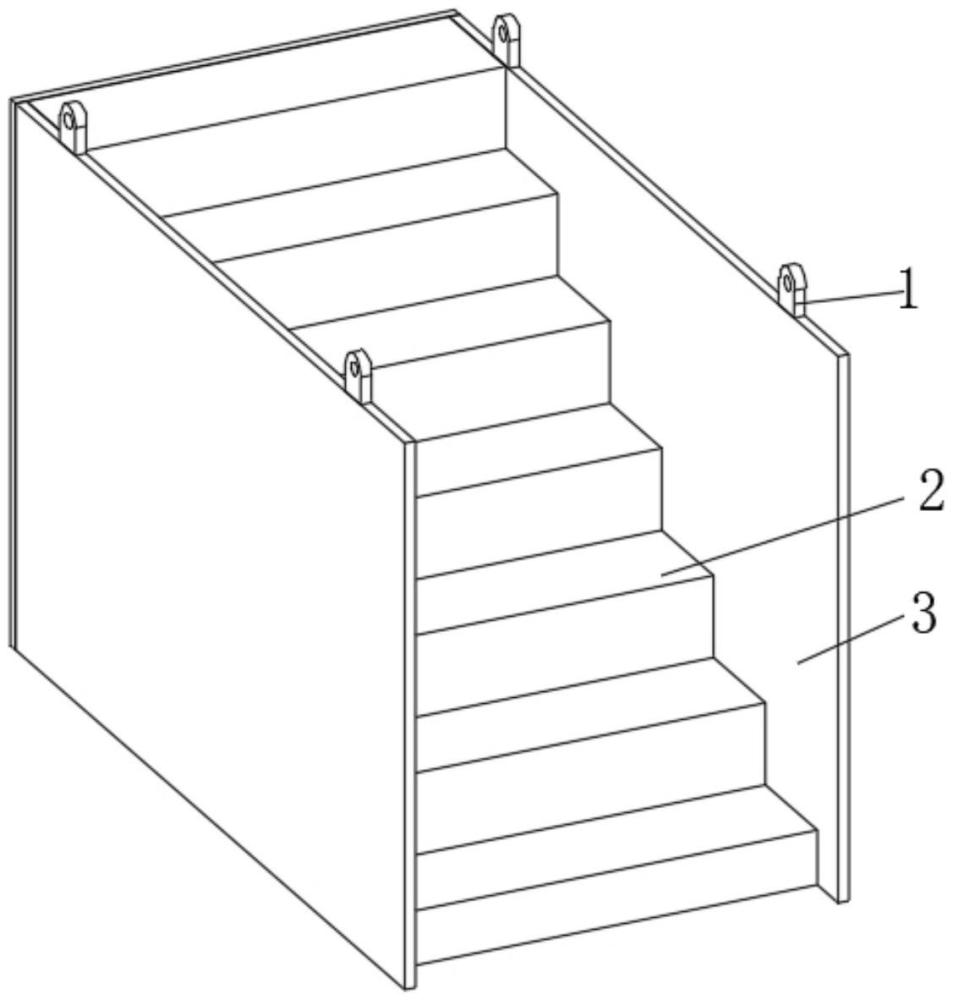

1.一種試驗保護裝置，包括吊耳(1)和至少兩塊鋼板(3)，其特征在于：所述鋼板(3)之間設有至少一個階梯(2)，每塊鋼板(3)的頂部安裝有吊耳(1)，每兩塊鋼板(3)的右上方安裝有第二階梯(202)，每個第二階梯(202)與鋼板(3)連接的后側安裝有端板(4)。

2.根據權利要求1所述的一種試驗保護裝置，其特征在于：所述第二階梯(202)的前側設有第一階梯(201)，所述階梯(2)的最底部設有第三階梯(203)。

3.根據權利要求1所述的一種試驗保護裝置，其特征在于：所述階梯(2)與鋼板(3)之間通過插槽(301)連接在一起，所述插槽(301)與鋼板(3)之間通過插接的方式結合在一起，所述插槽(301)為階梯型。

4.根據權利要求2所述的一種試驗保護裝置，其特征在于：所述第二階梯(202)的左下側設有第四連孔(8)，所述第三階梯(203)的右上側設有第一連孔(5)。

5.根據權利要求1所述的一種試驗保護裝置，其特征在于：所述鋼板(3)的左下方和右上側分別設有第二連孔(6)和第三連孔(7)，所述端板(4)通過連軸(401)連接在鋼板(3)上。

6.根據權利要求3所述的一種試驗保護裝置，其特征在于：每塊鋼板(3)與插槽(301)的連接處設有穿孔(302)，所述穿孔(302)通過螺栓緊固件穿過穿孔，將插槽與鋼板牢固地固定在一起，用于增強連接穩定性。

7.根據權利要求3所述的一種試驗保護裝置，其特征在于：所述插槽(301)與鋼板(3)的材料均為不銹鋼。

技術總結
本技術公開了一種試驗保護裝置，包括吊耳和至少兩塊鋼板，所述鋼板之間設有至少一個階梯，每塊鋼板的頂部安裝有吊耳，每兩塊鋼板的右上方安裝有第二階梯，每個第二階梯與鋼板連接的后側安裝有端板。本技術裝置通過階梯與鋼板之間的緊密連接，以及螺栓緊固件的使用，增強了整體結構的穩定性。組合后的鋼板與階梯形成了一個牢固的保護結構，能夠在試驗過程中提供可靠的保護，防止外界環境對試驗裝置的影響，或者試驗過程中產生的危險對外界人員或設備造成傷害。本技術使用不銹鋼材料制造鋼板和插槽，確保了裝置的強度和耐用性。不銹鋼材質不僅具有較高的機械強度和抗腐蝕性能，還易于清潔和維護，延長了裝置的使用壽命。

技術研發人員：李光前,王振成,朱躍華,徐恒,孫建國,李學凱,張波,白庚庚,查金松,黎明,萬建喜,雷寶寶,薛樂平,謝金凇,鄢曉彤,王夢磊
受保護的技術使用者：中電建（廣寧）綠色礦業有限公司
技術研發日：20240620
技術公布日：2025/4/28
