本申請涉及鋪巾支架,特別涉及一種多功能頭架固定裝置。
背景技術:
1、在醫療領域,“鋪巾”是指在手術或其他無菌操作過程中,將無菌巾鋪設在患者身上和手術區域周圍的一個步驟。這個過程稱為“鋪巾”或“鋪單”,其目的是創建一個無菌區域,以降低手術部位感染的風險。鋪巾是手術室中的一項基本而重要的程序,對于維護手術區域的無菌環境至關重要。
2、在臨床上,巾單需要覆蓋足夠大的區域,以確保手術過程中的所有操作都在無菌區域內進行。在某些情況下,可能需要額外的巾單來覆蓋患者的其他部位,以保持溫暖或保護隱私。
3、為了避免巾單覆蓋患者的臉部影響患者呼吸,以及利于醫護人員觀察患者的臉部和口唇顏色、生命體征,通常會通過一個支架支撐巾單以將巾單與患者面部隔開,如公開號cn216629045u的專利公開了眼科手術用鋪巾支架,其通過面部避讓段支撐巾單以將巾單與患者面部隔開,但其第一調節板和第二調節板外凸于手術床,在實施手術時醫護人員的手臂容易與第一調節板以及第二調節板擦碰造成干擾,特別是在患者頭部實施手術時,醫護人員的手臂與第一調節板以及第二調節板的距離較近,第一調節板以及第二調節板更容易對醫護人員的手臂擦碰造成干擾,影響手術進程。
技術實現思路
1、針對現有技術的不足,本發明通過設置支撐桿支撐巾單以將巾單與患者面部隔開,并通過塑性桿連接支撐桿,醫護人員可驅動塑性桿的中部彎曲,使得塑性桿的向心區域朝向醫護人員并形成防阻擋區,在實施手術時醫護人員的手臂可在防阻擋區內移動,避免了塑性桿對醫護人員的手臂擦碰造成干擾,提高手術的效率。

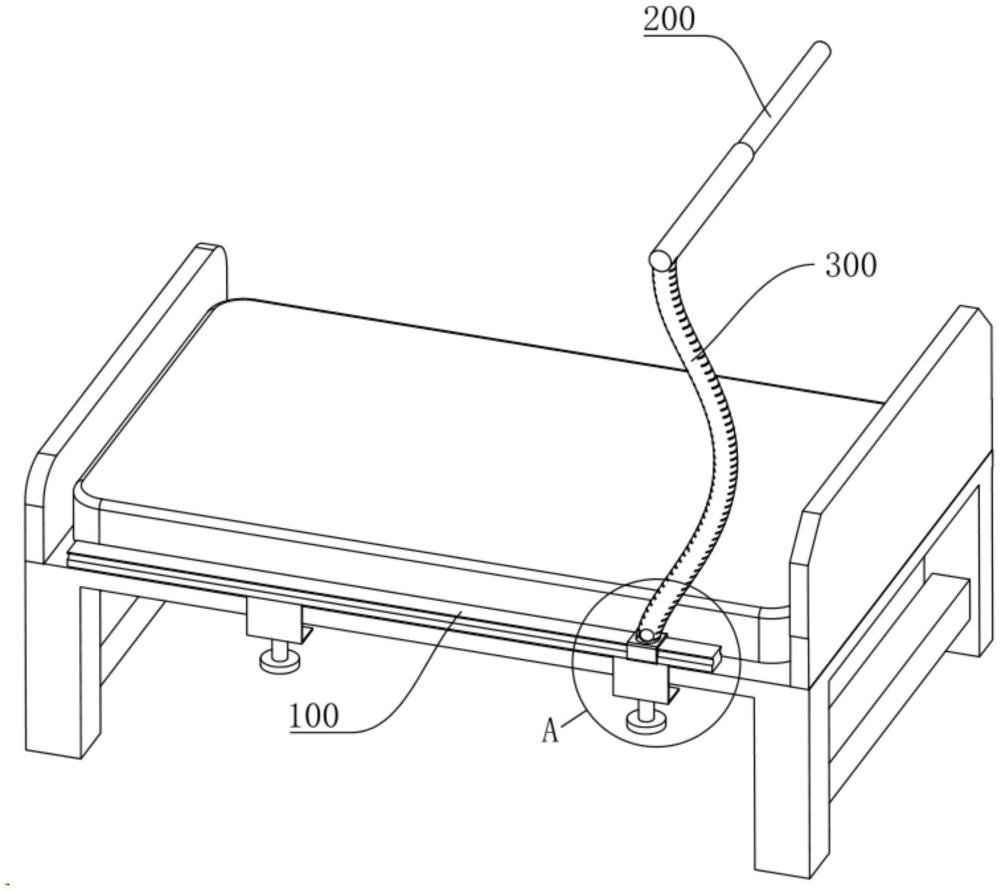

2、為了解決上述技術問題,本發明所采用的技術方案如下:一種多功能頭架固定裝置,其包括:固定座,所述固定座用于固定到手術床上;
3、支撐桿,所述支撐桿用于支撐巾單;
4、塑性桿,所述塑性桿的一端設置在所述固定座上、另一端與所述支撐桿連接,所述塑性桿的中部受驅動彎曲以使所述塑性桿的向心區域形成防阻擋區。
5、進一步的,所述固定座包括:滑軌,所述滑軌沿滑動方向設置,所述塑性桿的一端滑動設置在所述滑軌上;
6、卡槽,所述卡槽設置在滑軌上,所述卡槽用于卡設在手術床上。
7、進一步的,所述塑性桿包括:塑性桿本體,所述塑性桿本體內具有沿其長度方向設置的容置通道;
8、限位桿,所述限位桿設置在所述容置通道內,所述限位桿用于限制所述塑性桿本體只能沿所述滑動方向彎曲。
9、進一步的,所述限位桿包括:若干個樞接件,若干個所述樞接件依次樞接并設置在所述容置通道內。
10、進一步的,所述支撐桿包括:支撐桿本體,所述支撐桿與所述塑性桿本體連接;
11、第一置線通道,所述第一置線通道沿所述支撐桿本體的長度方向設置在所述支撐桿本體內;
12、所述限位桿還包括:若干個穿線孔,若干個所述穿線孔分別設置在若干個所述樞接件上,若干個所述穿線孔相互連通形成第二置線通道,所述第一置線通道與所述第二置線通道相互連通。
13、進一步的,所述樞接件的形狀為橢圓柱形,所述樞接件的軸截面上的長軸沿所述支撐桿本體的長度方向設置,所述樞接件的樞接部設置在所述樞接件在所述支撐桿本體的長度方向上的兩端,所述穿線孔同軸貫穿設置在對應的所述樞接件上。
14、進一步的,所述塑性桿還包括:伸縮部,所述伸縮部設置在所述塑性桿本體與所述支撐桿之間,所述伸縮部用于改變所述塑性桿本體與所述支撐桿的間距。
15、進一步的,所述塑性桿還包括:若干個導向槽,若干個所述導向槽沿所述塑性桿本體的長度方向間隔設置在所述塑性桿本體的外表面上,且若干個所述導向槽設置在所述塑性桿本體在所述滑動方向的一端或兩端上。
16、進一步的,所述多功能頭架固定裝置還包括:粘接部,所述粘接部設置在所述支撐桿上,所述粘接部用于與巾單可拆卸連接。
17、進一步的,所述多功能頭架固定裝置還包括:若干個滑動部,若干個滑動部沿所述支撐桿的長度方向滑動設置在所述支撐桿上,所述粘接部分別設置在若干個所述滑動部上。
18、有益效果:本發明通過設置支撐桿支撐巾單以將巾單與患者面部隔開,并通過塑性桿連接支撐桿,醫護人員可驅動塑性桿的中部彎曲,使得塑性桿的向心區域朝向醫護人員并形成防阻擋區,在實施手術時醫護人員的手臂可在防阻擋區內移動,避免了塑性桿對醫護人員的手臂擦碰造成干擾,提高手術的效率。
1.一種多功能頭架固定裝置,其特征在于,包括:固定座,所述固定座用于固定到手術床上;
2.根據權利要求1所述的多功能頭架固定裝置,其特征在于,所述固定座包括:滑軌,所述滑軌沿滑動方向設置,所述塑性桿的一端滑動設置在所述滑軌上;
3.根據權利要求2所述的多功能頭架固定裝置,其特征在于,所述塑性桿包括:塑性桿本體,所述塑性桿本體內具有沿其長度方向設置的容置通道;
4.根據權利要求3所述的多功能頭架固定裝置,其特征在于,所述限位桿包括:若干個樞接件,若干個所述樞接件依次樞接并設置在所述容置通道內。
5.根據權利要求4所述的多功能頭架固定裝置,其特征在于,所述支撐桿包括:支撐桿本體,所述支撐桿與所述塑性桿本體連接;
6.根據權利要求5所述的多功能頭架固定裝置,其特征在于,所述樞接件的形狀為橢圓柱形,所述樞接件的軸截面上的長軸沿所述支撐桿本體的長度方向設置,所述樞接件的樞接部設置在所述樞接件在所述支撐桿本體的長度方向上的兩端,所述穿線孔同軸貫穿設置在對應的所述樞接件上。
7.根據權利要求3所述的多功能頭架固定裝置,其特征在于,所述塑性桿還包括:伸縮部,所述伸縮部設置在所述塑性桿本體與所述支撐桿之間,所述伸縮部用于改變所述塑性桿本體與所述支撐桿的間距。
8.根據權利要求3所述的多功能頭架固定裝置,其特征在于,所述塑性桿還包括:若干個導向槽,若干個所述導向槽沿所述塑性桿本體的長度方向間隔設置在所述塑性桿本體的外表面上,且若干個所述導向槽設置在所述塑性桿本體在所述滑動方向的一端或兩端上。
9.根據權利要求1-8任一所述的多功能頭架固定裝置,其特征在于,所述多功能頭架固定裝置還包括:粘接部,所述粘接部設置在所述支撐桿上,所述粘接部用于與巾單可拆卸連接。
10.根據權利要求9所述的多功能頭架固定裝置,其特征在于,所述多功能頭架固定裝置還包括:若干個滑動部,若干個滑動部沿所述支撐桿的長度方向滑動設置在所述支撐桿上,所述粘接部分別設置在若干個所述滑動部上。
