本技術涉及模板結構，尤其涉及一種模板組件及可調整型號的內襯鋼模安裝裝置。

背景技術：

1、工程項目中，工作井設計尺寸往往不同。所以內襯墻尺寸不一樣，鋼模的尺寸也不一樣，若針對每一尺寸的豎井基坑設計一種鋼模板，無疑會增加工程施工成本，資源利用率低。因此需要在施工初期考慮相關工作井尺寸的共同點，通過合理設計鋼模尺寸及連接結構，可實現不同豎井基坑共用一套鋼模板。

技術實現思路

1、本實用新型提供一種模板組件，用以解決現有技術中工作井設計尺寸需要不同的鋼模板，資源利用率低的缺陷。

2、為實現上述目的，本實用新型的技術方案是：一種模板組件，包括：

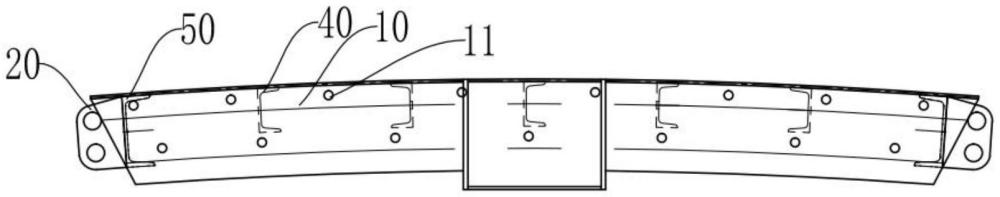

3、內襯板，所述內襯板弧形設置，所述內襯板的上下兩端開設有螺栓孔，所述內襯板的左右兩端均設置有第一鉸耳，所述內襯板上設置有第二鉸耳，所述第一鉸耳和所述第二鉸耳相對垂直設置，當兩個所述內襯板連接，彼此連接的所述第一支耳能夠切換位置。

4、優選的，所述內襯板上沿著弧形方向設置有多個槽鋼內筋。

5、優選的，所述內襯板的端部與所述第一鉸耳之間設置有槽鋼鉸接座。

6、優選的，所述第一鉸耳設置為雙孔鉸耳。

7、本實用新型還提供一種可調整型號的內襯鋼模安裝裝置，包括上述任一實施例所述的模板組件，所述模板組件在水平方向和豎直方向均設置若干。

8、優選的，在水平方向，所述模板組件之間通過連接件連接；在豎直方向，所述模板組件通過螺栓連接。

9、與現有技術相比，本實用新型的有益效果是：通過將所述內襯板弧形設置，這樣使得多個內襯板進行連接時能夠適應工作井的形狀以及尺寸，所述內襯板的上下兩端開設有螺栓孔，螺栓孔便于內襯板在豎直方向上通過螺栓進行連接，所述內襯板的左右兩端均設置有第一鉸耳，第一支耳在彼此連接時能夠切換位置，配合第二支耳實現相鄰的內襯板連接時的變徑，適用性高，可以根據施工需求進行增減內襯板，能夠提高資源的利用率。

技術特征：

1.一種模板組件，其特征在于，包括：

2.根據權利要求1所述的模板組件，其特征在于，

3.根據權利要求1所述的模板組件，其特征在于，

4.根據權利要求1所述的模板組件，其特征在于，

5.一種可調整型號的內襯鋼模安裝裝置，其特征在于，包括如權利要求1至4中任一項所述的模板組件，所述模板組件在水平方向和豎直方向均設置若干。

6.根據權利要求5所述的可調整型號的內襯鋼模安裝裝置，其特征在于，

技術總結
本技術提供一種模板組件及可調整型號的內襯鋼模安裝裝置，模板組件包括內襯板，內襯板弧形設置，內襯板的上下兩端開設有螺栓孔，內襯板的左右兩端均設置有第一鉸耳，內襯板上設置有第二鉸耳，第一鉸耳和第二鉸耳相對垂直設置，當兩個內襯板連接，彼此連接的所述第一支耳能夠切換位置。本技術通過將內襯板弧形設置，這樣使得多個內襯板進行連接時能夠適應工作井的形狀以及尺寸，通過設置第一鉸耳連接并能夠切換位置，第二鉸耳根據第一鉸耳調整絲桿長度連接各內襯板，實現內襯板連接時的變徑，適用性高，可以根據施工需求進行增減內襯板，能夠提高資源的利用率。

技術研發人員：成滔,劉海南,魯海亮,張彥,楊海,周冰,楊曉,莫偉,王俊,胡志豪
受保護的技術使用者：中鐵五局集團華南工程有限責任公司
技術研發日：20240624
技術公布日：2025/4/28
