本技術涉及建筑結構，具體的，涉及一種裝配式剪力墻豎縫節點連接結構。

背景技術：

1、隨著材料和結構設計技術的不斷發展，剪力墻廣泛應用于的高層建筑與對抗側能力要求較高的房屋建筑中。然而，在相鄰裝配式剪力墻之間通常存在豎向通縫，易導致剪力墻連接失效，從而大幅降低結構穩定性。現有技術多采用水平箍筋相互固定連接方法，通過將剪力墻兩側原位豎向縱筋綁扎并支設混凝土模板澆筑，但此方法需使用大量澆筑模板，且鋼筋的綁扎工作繁瑣，會在增加施工成本的同時耗費大量的人力和時間，嚴重影響施工進度。

2、經檢索，在公開號為cn113898092a一種預制裝配剪力墻豎縫結構及其施工方式，該發明公開了一種預制裝配剪力墻豎縫結構及其施工方式，涉及土木建筑中預制混凝土剪力墻豎縫連接結構技術領域。其主要結構包括：剪力墻、預埋型鋼和連接件；預埋型鋼部分預埋在剪力墻內，兩面剪力墻上的預埋型鋼通過企口對接，對接處覆蓋連接件。

3、現有的剪力墻存在以下問題：

4、目前的剪力墻需要復雜的預制模板構造和高精度的制造要求，生產和裝配過程中難免會產生一定的誤差，這導致插接固定部件的裝配變得困難，需要進行修整才能完成剪力墻的裝配工作，同時，這種方案還存在著耗鋼量大的問題，考慮到一般高層建筑對剪力墻的使用量巨大，這將會增加建筑造價。因此，在建筑行業中廣泛推廣和使用這種方案仍然面臨一定的困難。

5、綜合上述問題，為此，我們提出一種裝配式剪力墻豎縫節點連接結構。

技術實現思路

1、本實用新型提出一種裝配式剪力墻豎縫節點連接結構，解決了相關技術中的一種裝配式剪力墻豎縫節點連接結構提出的問題。

2、本實用新型的技術方案如下：

3、一種裝配式剪力墻豎縫節點連接結構，包括第一預制剪力墻、第二預制剪力墻、第一預埋件和第二預埋件，所述第一預制剪力墻的內部設置有剪力墻鋼筋骨架，所述第二預制剪力墻的內部設置有剪力墻鋼筋骨架，所述第一預制剪力墻的兩側均設置有若干個第一預埋件，所述第一預埋件遠離剪力墻鋼筋骨架的一側為非對稱“類c”形構造的鋼板，所述第一預埋件靠近剪力墻鋼筋骨架的一側設置有彎鉤。

4、優選的，所述第一預埋件通過彎鉤與剪力墻鋼筋骨架固定連接，所述第一預埋件之間相互咬合。

5、優選的，所述第二預制剪力墻的兩側均設置有若干個第二預埋件，所述第二預埋件遠離剪力墻鋼筋骨架的一側為平直板材，所述第二預埋件內部的上下兩側均開設有安裝螺孔，兩個所述第二預埋件的內部穿設有安裝螺栓，所述第二預埋件靠近剪力墻鋼筋骨架的一側設置有彎鉤。

6、優選的，所述安裝螺孔與安裝螺栓螺紋配合，兩個所述第二預埋件通過安裝螺栓固定連接。

7、本實用新型的工作原理及有益效果為：

8、1、本實用新型中在剪力墻預制階段，根據結構工程墻體布局，在鋼筋網片綁扎時連同計算得到的一定數量的第一預埋件或第二預埋件在彎鉤的作用下與剪力墻鋼筋骨架進行固定，隨后澆筑混凝土并養護，養護到位后進行拆模，將預埋有第一預埋件和第二預埋件的剪力墻運輸至現場，并對第一預制剪力墻和第二預制剪力墻的位置進行定位。

9、2、本實用新型中對于墻體局部構造為t形或十字形的位置，將預埋有第一預埋件的第一預制剪力墻吊裝到位并使第一預埋件外露部分相互扣合，預埋有第二預埋件的第二預制剪力墻吊裝到位并使第二預埋件外露部分安裝螺孔對中并使用安裝螺栓緊固。

10、3、本實用新型中對于墻體局部構造為一字形和t形的位置，對未設置墻體的一側進行模板的架設，十字形的位置由于墻體可承擔模板的作用，故無需支設模板，隨后按照施工要求完成澆筑混凝土、養護、拆模的操作即可。

技術特征：

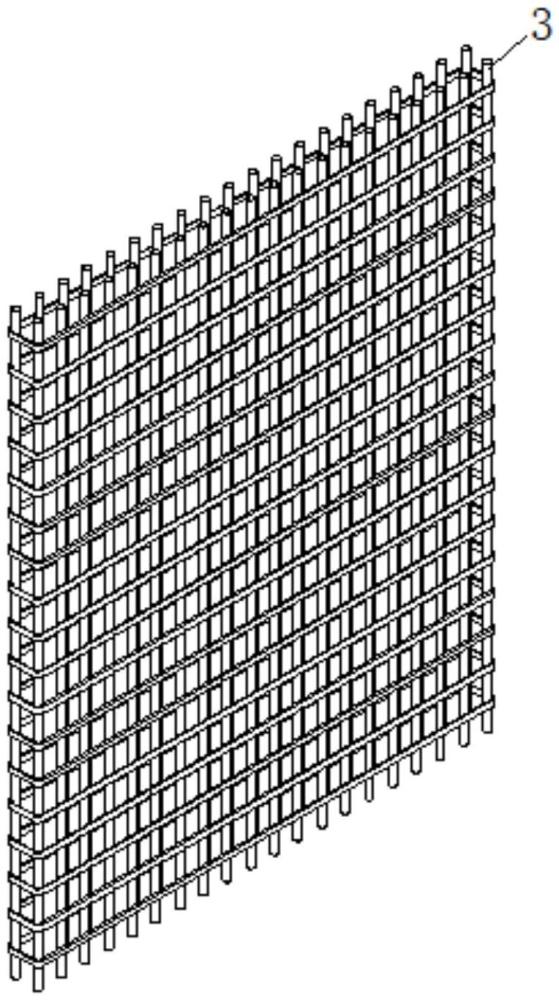

1.一種裝配式剪力墻豎縫節點連接結構，其特征在于，包括第一預制剪力墻(1)、第二預制剪力墻(2)、第一預埋件(4)和第二預埋件(5)，所述第一預制剪力墻(1)的內部設置有剪力墻鋼筋骨架(3)，所述第二預制剪力墻(2)的內部設置有剪力墻鋼筋骨架(3)，所述第一預制剪力墻(1)的兩側均設置有若干個第一預埋件(4)，所述第一預埋件(4)遠離剪力墻鋼筋骨架(3)的一側為非對稱“類c”形構造的鋼板，所述第一預埋件(4)靠近剪力墻鋼筋骨架(3)的一側設置有彎鉤。

2.根據權利要求1所述的一種裝配式剪力墻豎縫節點連接結構，其特征在于，所述第一預埋件(4)通過彎鉤與剪力墻鋼筋骨架(3)固定連接，所述第一預埋件(4)之間相互咬合。

3.根據權利要求1所述的一種裝配式剪力墻豎縫節點連接結構，其特征在于，所述第二預制剪力墻(2)的兩側均設置有若干個第二預埋件(5)，所述第二預埋件(5)遠離剪力墻鋼筋骨架(3)的一側為平直板材，所述第二預埋件(5)內部的上下兩側均開設有安裝螺孔(6)，兩個所述第二預埋件(5)的內部穿設有安裝螺栓(7)，所述第二預埋件(5)靠近剪力墻鋼筋骨架(3)的一側設置有彎鉤。

4.根據權利要求3所述的一種裝配式剪力墻豎縫節點連接結構，其特征在于，所述安裝螺孔(6)與安裝螺栓(7)螺紋配合，兩個所述第二預埋件(5)通過安裝螺栓(7)固定連接。

技術總結
本技術涉及建筑結構技術領域，提出了一種裝配式剪力墻豎縫節點連接結構，包括第一預制剪力墻、第二預制剪力墻、第一預埋件和第二預埋件，所述第一預制剪力墻的內部設置有剪力墻鋼筋骨架，所述第二預制剪力墻的內部設置有剪力墻鋼筋骨架。本技術中在剪力墻預制階段，根據結構工程墻體布局，在鋼筋網片綁扎時連同計算得到的一定數量的第一預埋件或第二預埋件在彎鉤的作用下與剪力墻鋼筋骨架進行固定，隨后澆筑混凝土并養護，養護到位后進行拆模，將預埋有第一預埋件和第二預埋件的剪力墻運輸至現場，并對第一預制剪力墻和第二預制剪力墻的位置進行定位。通過上述技術方案，解決了現有技術中T型或十字型墻體的連接問題。

技術研發人員：蔣華龍,曾興濤,鮑春錢,王永強,晏鳳濤,曹厚堂,吳旋,陳明軒,肖長根,黃嘉誠,楊辰,周晴
受保護的技術使用者：浙江交工宏途交通建設有限公司
技術研發日：20240704
技術公布日：2025/4/28
