本技術涉及護欄網的金屬網片安裝，尤其涉及一種用于場站護欄網的綁扎緊固器。

背景技術：

1、目前場站超過一定寬度的護欄網安裝，需將網片通過綁絲與立柱進行綁扎固定。傳統安裝方法為：先將綁絲對折穿過網片和立柱，再用手鉗將綁絲旋轉搭接，然后用鋼筋或螺絲刀等硬質工具，穿入綁絲與立柱的之間的縫隙中，之后旋轉鋼筋或螺絲刀數圈完成緊固，最后將固定完的綁絲扣對折向內。由于綁扎工作量大，同時綁絲一般材質為鋼絲，硬度和強度較大，采用手鉗緊固比較費力，同時傳統安裝過程工序繁瑣、施工效率低、綁絲緊固后的外觀成型不美觀。因此，如何快速、高效率的完成網片綁扎工作顯得尤為重要。

技術實現思路

1、本實用新型旨在解決現有技術的不足，而提供一種用于場站護欄網的綁扎緊固器。

2、本實用新型為實現上述目的，采用以下技術方案：一種用于場站護欄網的綁扎緊固器，包括折彎裝置和緊固裝置，折彎裝置包括折彎手柄、折彎插柱、折彎限位桿，折彎插柱垂直固接在折彎手柄上，折彎插柱遠離折彎手柄一端設有折彎卡槽，折彎限位桿垂直固接在折彎插柱上；

3、緊固裝置包括緊固盒、緊固手柄、緊固限位桿、折彎插柱孔、綁絲穿入孔，緊固手柄固接在緊固盒一側，綁絲穿入孔設置在緊固盒另一側，兩個折彎插柱孔對應設置在緊固盒前后兩側，折彎插柱貫穿兩個折彎插柱孔，一對緊固限位桿垂直固接在緊固盒前側且位于綁絲穿入孔兩側，綁絲通過綁絲穿入孔插入緊固盒內。

4、特別的，折彎插柱直徑小于折彎插柱孔直徑。

5、特別的，折彎卡槽的開槽寬度大于綁絲的直徑，且綁絲插入緊固盒內的折彎卡槽內。

6、特別的，折彎限位桿和緊固限位桿由鋼筋制作，長度為3cm。

7、特別的，緊固限位桿位于折彎插柱孔邊緣位置，且緊固限位桿與折彎限位桿垂直交叉。

8、特別的，綁絲穿入孔的寬度大于綁絲直徑，綁絲穿入孔的中心延長線和折彎插柱孔的中心線相交。

9、特別的，緊固盒的長度大于綁絲穿過網片和立柱后的剩余長度。

10、本實用新型的有益效果是：本實用新型通過設置折彎裝置和緊固裝置，在進行綁絲的綁扎固定時，操作簡單，效率高，綁絲綁扎后外觀成型統一，并且比較美觀。

技術特征：

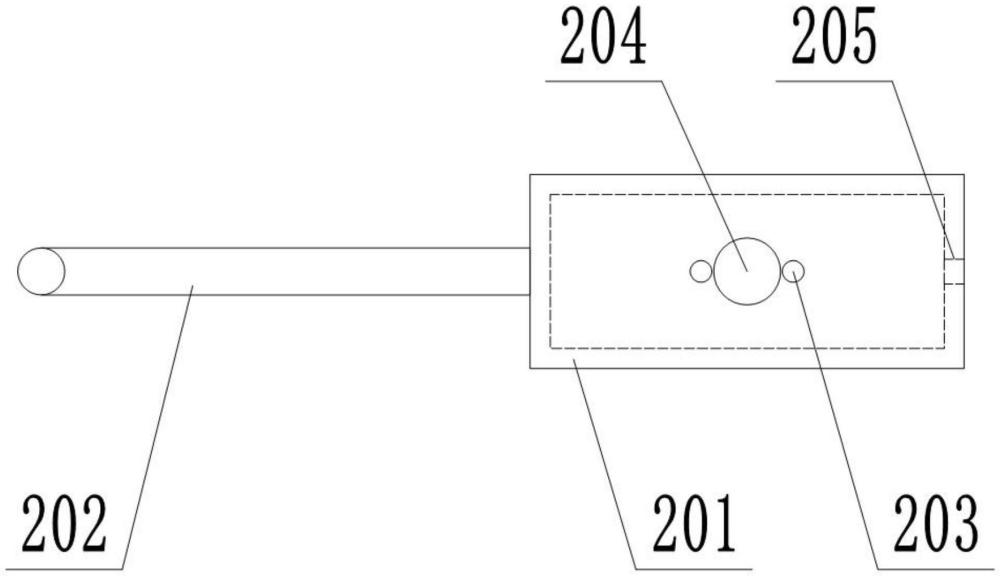

1.一種用于場站護欄網的綁扎緊固器，其特征在于，包括折彎裝置(1)和緊固裝置(2)，折彎裝置(1)包括折彎手柄(101)、折彎插柱(102)、折彎限位桿(103)，折彎插柱(102)垂直固接在折彎手柄(101)上，折彎插柱(102)遠離折彎手柄(101)一端設有折彎卡槽(104)，折彎限位桿(103)垂直固接在折彎插柱(102)上；

2.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，折彎插柱(102)直徑小于折彎插柱孔(204)直徑。

3.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，折彎卡槽(104)的開槽寬度大于綁絲的直徑，且綁絲插入緊固盒(201)內的折彎卡槽(104)內。

4.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，折彎限位桿(103)和緊固限位桿(203)由鋼筋制作，長度為3cm。

5.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，緊固限位桿(203)位于折彎插柱孔(204)邊緣位置，且緊固限位桿(203)與折彎限位桿(103)垂直交叉。

6.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，綁絲穿入孔(205)的寬度大于綁絲直徑，綁絲穿入孔(205)的中心延長線和折彎插柱孔(204)的中心線相交。

7.根據權利要求1所述的一種用于場站護欄網的綁扎緊固器，其特征在于，緊固盒(201)的長度大于綁絲穿過網片和立柱后的剩余長度。

技術總結
本技術是一種用于場站護欄網的綁扎緊固器，包括折彎裝置和緊固裝置，折彎裝置包括折彎手柄、折彎插柱、折彎限位桿，折彎插柱垂直固接在折彎手柄上，折彎插柱遠離折彎手柄一端設有折彎卡槽，折彎限位桿垂直固接在折彎插柱上；緊固裝置包括緊固盒、緊固手柄、緊固限位桿、折彎插柱孔、綁絲穿入孔，緊固手柄固接在緊固盒一側，綁絲穿入孔設置在緊固盒另一側，兩個折彎插柱孔對應設置在緊固盒前后兩側，折彎插柱貫穿兩個折彎插柱孔，一對緊固限位桿垂直固接在緊固盒前側且位于綁絲穿入孔兩側，綁絲通過綁絲穿入孔插入緊固盒內。本技術可快速高效率地進行綁絲工作，使用方便。
