本技術涉及建筑幕墻鋼結構，尤其是指一種雙向鉸接連接結構。

背景技術：

1、雙向受力的鋼龍骨支座需要兩個方向都是鉸接約束，一般的連接方式只能實現單個方向的鉸接約束，另一個方向的約束無法做到鉸接連接，支座連接構造會影響鋼架的整體受力。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種結構合理、安裝方便的雙向鉸接連接結構。

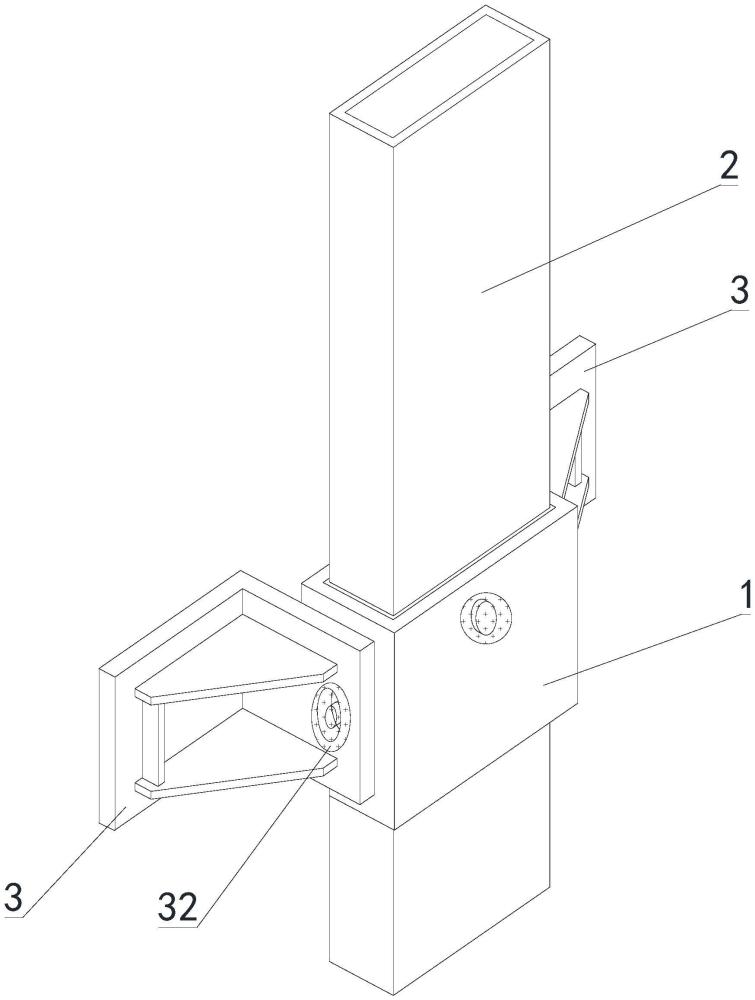

2、為了解決上述技術問題，本實用新型采用的技術方案為：一種雙向鉸接連接結構，包括抱箍和立柱，所述抱箍可活動地套設于所述立柱，所述抱箍設有第一銷軸和第二銷軸，所述第一銷軸和第二銷軸錯位設置，所述立柱通過所述第一銷軸可沿抱箍的第一方向轉動，所述立柱通過所述第二銷軸可沿抱箍的第二方向轉動。

3、進一步的，所述第一銷軸的直徑為d1，所述第二銷軸的直徑為d2，所述第一銷軸與第二銷軸的間距為d，其中d＞3*d1或d＞3*d2。

4、進一步的，所述立柱對應所述第一銷軸設有立柱第一銷軸孔，所述立柱對應所述第二銷軸設有立柱第二銷軸孔，所述立柱第一銷軸孔和所述立柱第二銷軸孔均為腰圓孔。

5、進一步的，所述立柱第一銷軸孔和立柱第二銷軸孔中填充有潤滑黃油。

6、進一步的，所述抱箍和所述立柱間隙配合。

7、進一步的，所述抱箍與所述立柱之間的間距至少為5mm。

8、進一步的，所述抱箍和所述立柱之間填充有潤滑黃油。

9、進一步的，所述抱箍的兩側各設有一個支座。

10、進一步的，所述支座的側面呈“l”字形。

11、進一步的，所述支座設有肋板。

12、本實用新型的有益效果在于：提供了一種雙向鉸接連接結構，該結構包括抱箍和立柱，抱箍可活動地套設于立柱，可吸收立柱由于雙支座作用產生的微小彎曲變形，抱箍設有第一銷軸和第二銷軸，第一銷軸和第二銷軸錯位設置，立柱通過第一銷軸可沿抱箍的第一方向轉動，立柱通過所述第二銷軸可沿抱箍的第二方向轉動，該連接結構的結構合理、安裝方便，安全性及可靠性好，能夠適用于大跨度雙向受力的鋼架連接。

技術特征：

1.一種雙向鉸接連接結構，其特征在于：包括抱箍和立柱，所述抱箍可活動地套設于所述立柱，所述抱箍設有第一銷軸和第二銷軸，所述第一銷軸和第二銷軸錯位設置，所述立柱通過所述第一銷軸可沿抱箍的第一方向轉動，所述立柱通過所述第二銷軸可沿抱箍的第二方向轉動。

2.根據權利要求1所述的雙向鉸接連接結構，其特征在于：所述第一銷軸的直徑為d1，所述第二銷軸的直徑為d2，所述第一銷軸與第二銷軸的間距為d，其中d＞3*d1或d＞3*d2。

3.根據權利要求1所述的雙向鉸接連接結構，其特征在于：所述立柱對應所述第一銷軸設有立柱第一銷軸孔，所述立柱對應所述第二銷軸設有立柱第二銷軸孔，所述立柱第一銷軸孔和所述立柱第二銷軸孔均為腰圓孔。

4.根據權利要求3所述的雙向鉸接連接結構，其特征在于：所述立柱第一銷軸孔和立柱第二銷軸孔中填充有潤滑黃油。

5.根據權利要求1所述的雙向鉸接連接結構，其特征在于：所述抱箍和所述立柱間隙配合。

6.根據權利要求5所述的雙向鉸接連接結構，其特征在于：所述抱箍與所述立柱之間的間距至少為5mm。

7.根據權利要求6所述的雙向鉸接連接結構，其特征在于：所述抱箍和所述立柱之間填充有潤滑黃油。

8.根據權利要求1所述的雙向鉸接連接結構，其特征在于：所述抱箍的兩側各設有一個支座。

9.根據權利要求8所述的雙向鉸接連接結構，其特征在于：所述支座的側面呈“l”字形。

10.根據權利要求9所述的雙向鉸接連接結構，其特征在于：所述支座設有肋板。

技術總結
本技術提供了一種雙向鉸接連接結構，該結構包括抱箍和立柱，抱箍可活動地套設于立柱，可吸收立柱由于雙支座作用產生的微小彎曲變形，抱箍設有第一銷軸和第二銷軸，第一銷軸和第二銷軸錯位設置，立柱通過第一銷軸可沿抱箍的第一方向轉動，立柱通過所述第二銷軸可沿抱箍的第二方向轉動，該連接結構的結構合理、安裝方便，安全性及可靠性好，能夠適用于大跨度雙向受力的鋼架連接。

技術研發人員：楊俊,李剛,胡東海,高振宇,陳鋼
受保護的技術使用者：深圳市三鑫科技發展有限公司
技術研發日：20240703
技術公布日：2025/4/28
