本技術涉及墻體系統，尤其涉及一種透明可拆式單墻系統。

背景技術：

1、目前在市場中應用的設備隔間的墻體系統在結構設計、安裝維護和使用中存在如下的缺陷：

2、1、為節約成本，大部分在市場中使用的設備隔斷所連接件的材料比較單薄，龍骨輕、壁厚薄，給安裝使用維護以及安全帶來了一定的隱患。

3、2、在諸多工程設備隔斷的設計里，有許多還使用了保溫板等鋼材做的隔斷，需要很多的裁剪、折彎、噴涂等多種工藝，造成制造周期長，產品單價昂貴，且存在多種不合理、不確定的因素。

4、3、沒有充分考慮設備隔間需要在設計、安裝以及將來的無人操作，工序之間的相互配合，包括電源、生產設施、安全等重要性，使用方法比較單一。

5、4、在潔凈室內做設備隔斷，通常都在設備進入凈化車間后，所以要求的加工方便，周期短，且維護方便等諸多因素都沒有在一些老的應用內都沒有體現，安裝和日常維護不方便。

6、因此設計一種潔凈室透明、可拆、封閉且容易維護的透明可拆式單墻系統的技術就成為本領域技術人員亟待解決的技術難題。

技術實現思路

1、針對上述現有技術的缺點或不足，本實用新型所要解決的技術問題是提供一種透明可拆式單墻系統。

2、為解決上述技術問題，本申請通過以下技術方案來實現：

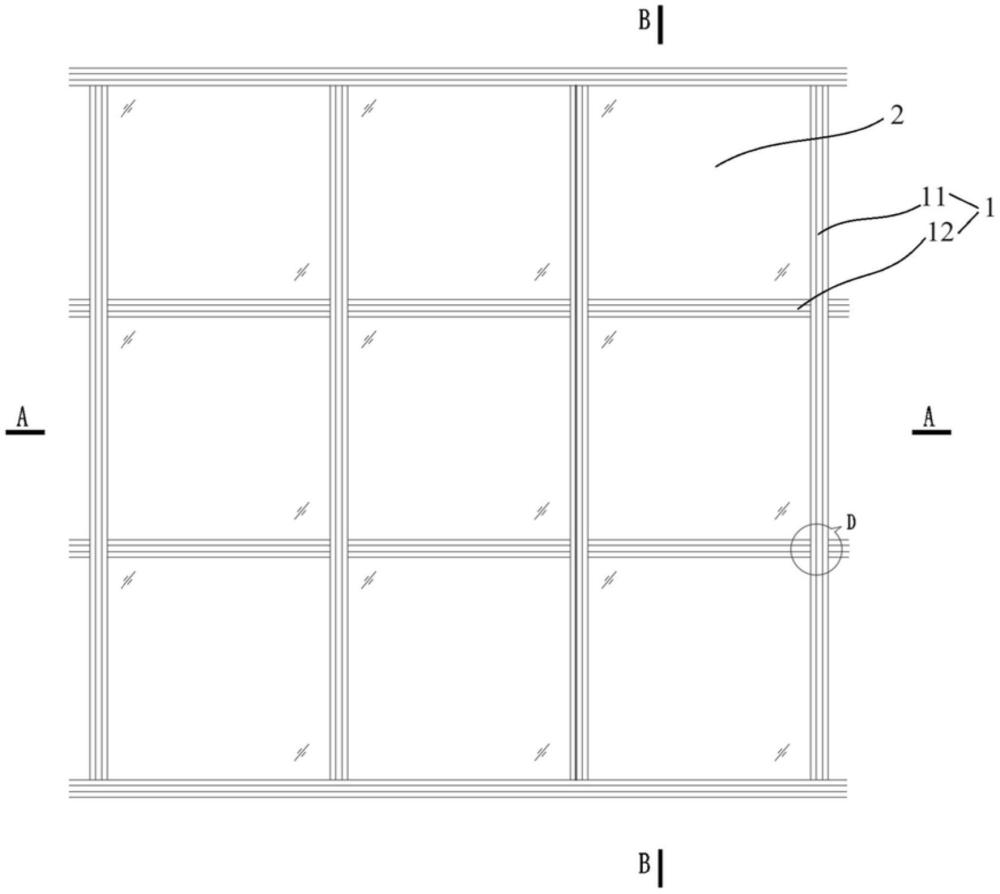

3、一種透明可拆式單墻系統，包括吊頂和高架地板、主龍骨、蓋板、固定角架和墻板，所述主龍骨周圈設有內凹的固定槽，多塊所述墻板通過密封條粘貼在所述主龍骨圍合成的墻體框架的表面，所述蓋板的中部固定在所述固定槽內，所述蓋板的兩端固定在所述墻板的外表面，所述固定角架通過固定件固定在橫向布設的所述主龍骨與縱向布設的所述主龍骨抵接處。

4、進一步地，所述固定角架上設有至少兩個螺絲孔。

5、進一步地，所述固定角架包括垂直固定板和橫向固定板，所述橫向固定板通過螺絲固定在橫向布設的所述主龍骨上，所述垂直固定板通過螺絲固定在縱向布設的所述主龍骨上。

6、進一步地，所述蓋板上還設有帶有凸起結構的固定部，所述固定部通過自攻螺絲固定在所述固定槽中。

7、進一步地，所述固定部中安裝塑膠壓條。

8、進一步地，所述塑膠壓條的兩端設有卡扣端，所述卡扣端抵接在所述凸起結構上。

9、進一步地，所述固定部的高度與所述固定槽的深度一致。

10、進一步地，所述墻板采用亞克力或者透明pvc玻璃材質。

11、進一步地，所述墻板設置成3mm/5mm。

12、進一步地，所述主龍骨、所述蓋板和所述固定角架均為鋁合金材料且表面涂敷氧化層。

13、與現有技術相比，本申請具有如下技術效果：

14、1.本申請中，全部材料都是金屬材料，在工廠完成大部分的加工切割，在現場只作一些拼裝，施工周期短，且簡單化標準化。當材料送到工地后，只需用簡單的工具既可以對主龍骨進行固定，就能完成所有的安裝，方便在潔凈室使用，更換材料和大型設施的移動，安裝方法操作簡單，對操作人員技術水平要求較低，可實現墻體的快速裝配。

15、2.本申請中，墻體系統中整個隔斷全部采用pvc玻璃或者亞克力玻璃，既增加了對墻體的直觀了解，又能保證整個獨立空間的安全性，以及優異的生產布局空間感，從而提升美感。

16、3.本申請中采用優質高強度鋁合金材質，根據實際使用的要求，設計為可隱藏、強度高，承載力比較高，避免出現安裝時候安全的問題。

技術特征：

1.一種透明可拆式單墻系統，包括吊頂和高架地板，其特征在于，還包括：主龍骨、蓋板、固定角架和墻板，所述主龍骨周圈設有內凹的固定槽，多塊所述墻板通過密封條粘貼在所述主龍骨圍合成的墻體框架的表面，所述蓋板的中部固定在所述固定槽內，所述蓋板的兩端固定在所述墻板的外表面，所述固定角架通過固定件固定在橫向布設的所述主龍骨與縱向布設的所述主龍骨抵接處。

2.根據權利要求1所述的透明可拆式單墻系統，其特征在于，所述固定角架上設有至少兩個螺絲孔。

3.根據權利要求2所述的透明可拆式單墻系統，其特征在于，所述固定角架包括垂直固定板和橫向固定板，所述橫向固定板通過螺絲固定在橫向布設的所述主龍骨上，所述垂直固定板通過螺絲固定在縱向布設的所述主龍骨上。

4.根據權利要求1所述的透明可拆式單墻系統，其特征在于，所述蓋板上還設有帶有凸起結構的固定部，所述固定部通過自攻螺絲固定在所述固定槽中。

5.根據權利要求4所述的透明可拆式單墻系統，其特征在于，所述固定部中安裝塑膠壓條。

6.根據權利要求5所述的透明可拆式單墻系統，其特征在于，所述塑膠壓條的兩端設有卡扣端，所述卡扣端抵接在所述凸起結構上。

7.根據權利要求6所述的透明可拆式單墻系統，其特征在于，所述固定部的高度與所述固定槽的深度一致。

8.根據權利要求1所述的透明可拆式單墻系統，其特征在于，所述墻板采用亞克力或者透明pvc玻璃材質。

9.根據權利要求8所述的透明可拆式單墻系統，其特征在于，所述墻板設置成3mm/5mm。

10.根據權利要求1至9任一項所述的透明可拆式單墻系統，其特征在于，所述主龍骨、所述蓋板和所述固定角架均為鋁合金材料且表面涂敷氧化層。

技術總結
本申請公開了一種透明可拆式單墻系統，包括吊頂和高架地板、主龍骨、蓋板、固定角架和墻板，所述主龍骨周圈設有內凹的固定槽，多塊所述墻板通過密封條粘貼在所述主龍骨圍合成的墻體框架的表面，所述蓋板的中部固定在所述固定槽內，所述蓋板的兩端固定在所述墻板的外表面，所述固定角架通過固定件固定在橫向布設的所述主龍骨與縱向布設的所述主龍骨抵接處。本申請中，操作簡單，安裝方便，只要拆卸卡條和相應的螺絲，就可以完成獨立的工作任務而不會影響其他的空間。墻體系統中整個隔斷全部采用PVC玻璃或者亞克力玻璃，既增加了對墻體的直觀了解，又能保證整個獨立空間的安全性，以及優異的生產布局空間感，方便在潔凈室使用。

技術研發人員：劉榮福
受保護的技術使用者：捷能系統建材（上海）有限公司
技術研發日：20240627
技術公布日：2025/4/28
