本技術屬于鋼結構支撐，特別涉及一種可調式移動腳手架。

背景技術：

1、美術館施工鋼結構支撐腳手架乃是在美術館鋼結構工程施工中所搭建的一類關鍵輔助設施，其主要由鋼管、扣件、腳手板等諸多組件共同構成，通過科學合理地搭建而形成一個穩固且具備一定高度的支撐結構，該腳手架的作用在于為施工人員打造出安全且可靠的作業平臺，以便他們能在不同的高度和位置順利開展鋼結構的安裝、焊接、緊固等操作，它能夠適應美術館繁雜多樣的鋼結構形狀與布局，擁有充足的承載能力以承擔鋼結構的重量以及施工過程中的各類荷載，同時還能有力保障施工過程中人員的安全，避免墜落等意外狀況的出現，在美術館施工中，它切實確保了鋼結構施工的高效且有序進行，是不可或缺的重要組成部分；

2、公告號為“cn215803040u”的中國專利公開了一種鋼結構腳手架，其包含四個支柱，四個支柱的頂端固定安裝有頂板，在頂板頂端的前后兩側均開設有滑槽，頂板的上方設置有延伸板，延伸板底端的前后兩側均固定安裝有滑條，這種鋼結構腳手架，通過在支柱頂端固定設置頂板，并在頂板頂端的兩側配備延伸板，同時利用延伸板底端的滑條與滑槽之間活動卡接，當需要對頂部面積進行調整時，可通過滑動延伸板從而帶動延伸板底端的滑條相對滑槽產生位移，并且可以通過轉動活動桿，使得活動桿相對固定架旋轉，再轉動限位桿選取合適位置上的限位孔，將限位桿與限位孔進行卡接以實現固定，此時整個頂部的面積便能夠得到調整，進而實現了方便擴展頂部作業面積的優點；

3、然而，上述腳手架在具體的應用過程中，存在著一定的缺陷與不足，首先，其在使用過程中僅能單組設置，在需要架設到更高位置時會極為不便，例如在美食館的建造過程中，通常高度較高，顯然單組的腳手架難以適配，由此可見，在現有設備的加工過程中，整體的靈活組裝適應性欠佳，同時也不易進一步靈活地調整適配高度，故而需要對其進行改進。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種可調式移動腳手架，以解決背景技術提出的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種可調式移動腳手架，包括移動座，所述移動座的頂部兩側均固定安裝有卡裝機構，所述移動座的頂部通過卡裝機構安裝有可調式支架，所述可調式支架的頂部固定安裝有頂座，所述頂座的頂部也固定安裝有卡裝機構；

4、所述移動座包括基座，所述卡裝機構安裝于基座的頂部兩側，所述基座的兩側中部均固定安裝有防滑機構，所述基座的底部四拐角處均轉動連接有萬向輪；

5、所述卡裝機構包括卡座和限位組件，所述限位組件固定安裝于基座的頂部兩側中間和頂座的頂部兩側中間，所述卡座固定安裝于基座和頂座的頂部四拐角處，所述卡座的內側插接有滑塊，所述限位組件的兩端貫穿卡座插接于滑塊的內側，所述滑塊的頂部和可調式支架的底部固定連接。

6、作為優選技術方案，所述可調式支架包括套管，所述套管固定安裝于滑塊的頂部，所述套管的內部滑動連接有滑桿，所述滑桿的頂部和頂座的底部固定連接，所述套管的內側上端螺紋連接有限位螺桿，所述限位螺桿的端部貫穿套管，所述滑桿的內側等間距開設有限位孔，所述限位螺桿的端部插接于限位孔的內側。

7、作為優選技術方案，所述套管的內側之間均等間距固定安裝有內支固桿，所述滑桿的外側固定安裝有外框，所述外框的底部四拐角處均固定安裝有豎桿，所述豎桿的內側之間均固定安裝有外支固桿，所述基座背面的內支固桿和外支固桿的內側之間均開設有進入槽。

8、作為優選技術方案，所述防滑機構包括側板，所述側板固定安裝于基座的兩側中部，所述側板的中部螺紋連接有防滑螺桿，所述防滑螺桿的底部貫穿側板。

9、作為優選技術方案，所述防滑螺桿的頂部固定安裝有搖把，所述防滑螺桿的底部固定連接有防滑基板。

10、作為優選技術方案，所述限位組件包括基架和卡孔，所述基架固定安裝于基座的頂部兩側和頂座的頂部兩側，所述基架的內部兩端均固定連接有限位彈簧，所述限位彈簧的外端固定安裝有活動塊，所述活動塊的內側固定連接有限位軸，所述卡孔開設于卡座和滑塊的內側中部，所述限位軸的外端貫穿卡座插接于滑塊的限位孔內部。

11、作為優選技術方案，所述活動塊的內側固定連接有推板，所述頂座的兩端中部均開設有操作預留槽，所述操作預留槽設置于推板的下面。

12、綜上所述，本實用新型主要具有以下有益效果：

13、第一、設置的卡裝機構能讓本裝置在使用時，通過滑桿在套管內活動來靈活調整可調式支架長度與架體高度，以適配不同高度應用，使用中，將滑塊插入卡座內，限位彈簧復位推動活動塊使限位軸插入卡孔，可固定卡塊以穩定卡接安裝支架結構，如需拆卸，在頂座頂部可直接按推板，底部則通過操作預留槽，推板帶動活動塊擠壓限位彈簧，使限位軸抽離，實現快速拆裝滑塊，讓裝置能快速組合或拆裝架體結構，進一步提升使用適配性；

14、第二、設置移動座后，本裝置使用時可借助萬向輪貼合地面滾動來輔助移動，裝置移動完，拉動搖把使防滑螺桿轉動，進而帶動防滑基板下移與地面貼合，以此輔助防滑，讓萬向輪具良好穩定性，使裝置既便于移動又有好的防滑功能，能穩定放置，此外，內支固桿和外支固桿通過套管與滑桿的互動設計，能在高度調整時保證防護支撐效果，它們不僅可用于攀登，還能用于整體防護支撐，大大提高了本裝置的使用方便性，增強了整體的實用性和功能性。

技術特征：

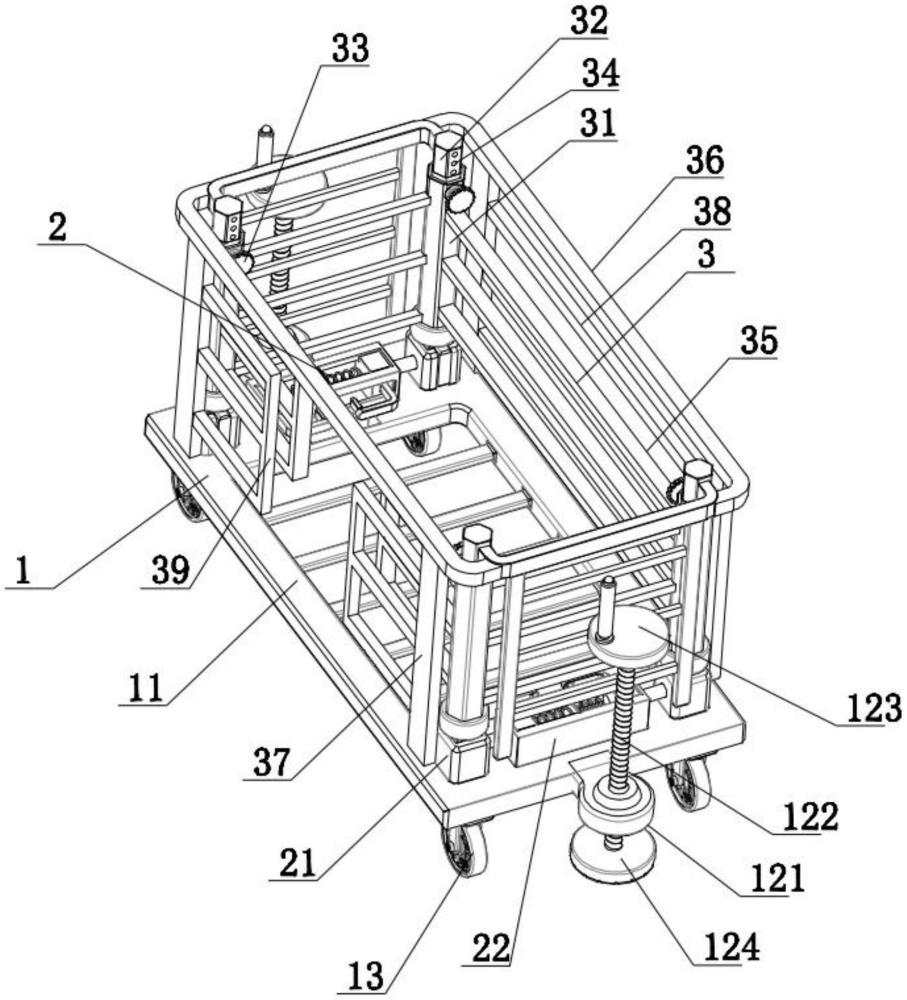

1.一種可調式移動腳手架，包括移動座(1)，其特征在于：所述移動座(1)的頂部兩側均固定安裝有卡裝機構(2)，所述移動座(1)的頂部通過卡裝機構(2)安裝有可調式支架(3)，所述可調式支架(3)的頂部固定安裝有頂座(4)，所述頂座(4)的頂部也固定安裝有卡裝機構(2)；

2.根據權利要求1所述的一種可調式移動腳手架，其特征在于：所述可調式支架(3)包括套管(31)，所述套管(31)固定安裝于滑塊(23)的頂部，所述套管(31)的內部滑動連接有滑桿(32)，所述滑桿(32)的頂部和頂座(4)的底部固定連接，所述套管(31)的內側上端螺紋連接有限位螺桿(33)，所述限位螺桿(33)的端部貫穿套管(31)，所述滑桿(32)的內側等間距開設有限位孔(34)，所述限位螺桿(33)的端部插接于限位孔(34)的內側。

3.根據權利要求2所述的一種可調式移動腳手架，其特征在于：所述套管(31)的內側之間均等間距固定安裝有內支固桿(35)，所述滑桿(32)的外側固定安裝有外框(36)，所述外框(36)的底部四拐角處均固定安裝有豎桿(37)，所述豎桿(37)的內側之間均固定安裝有外支固桿(38)，所述基座(11)背面的內支固桿(35)和外支固桿(38)的內側之間均開設有進入槽(39)。

4.根據權利要求3所述的一種可調式移動腳手架，其特征在于：所述防滑機構(12)包括側板(121)，所述側板(121)固定安裝于基座(11)的兩側中部，所述側板(121)的中部螺紋連接有防滑螺桿(122)，所述防滑螺桿(122)的底部貫穿側板(121)。

5.根據權利要求4所述的一種可調式移動腳手架，其特征在于：所述防滑螺桿(122)的頂部固定安裝有搖把(123)，所述防滑螺桿(122)的底部固定連接有防滑基板(124)。

6.根據權利要求1所述的一種可調式移動腳手架，其特征在于：所述限位組件(22)包括基架(221)和卡孔(222)，所述基架(221)固定安裝于基座(11)的頂部兩側和頂座(4)的頂部兩側，所述基架(221)的內部兩端均固定連接有限位彈簧(223)，所述限位彈簧(223)的外端固定安裝有活動塊(224)，所述活動塊(224)的內側固定連接有限位軸(225)，所述卡孔(222)開設于卡座(21)和滑塊(23)的內側中部，所述限位軸(225)的外端貫穿卡座(21)插接于滑塊(23)的限位孔(34)內部。

7.根據權利要求6所述的一種可調式移動腳手架，其特征在于：所述活動塊(224)的內側固定連接有推板(226)，所述頂座(4)的兩端中部均開設有操作預留槽(227)，所述操作預留槽(227)設置于推板(226)的下面。

技術總結
本技術公開了一種可調式移動腳手架，涉及鋼結構支撐技術領域，包括移動座，所述移動座的頂部兩側均固定安裝有卡裝機構，所述移動座的頂部通過卡裝機構安裝有可調式支架。本技術采用上述結構，設置的卡裝機構能讓本裝置在使用時，通過滑桿在套管內活動來靈活調整可調式支架長度與架體高度，以適配不同高度應用，使用中，將滑塊插入卡座內，限位彈簧復位推動活動塊使限位軸插入卡孔，可固定卡塊以穩定卡接安裝支架結構，如需拆卸，在頂座頂部可直接按推板，底部則通過操作預留槽，推板帶動活動塊擠壓限位彈簧，使限位軸抽離，實現快速拆裝滑塊，讓裝置能快速組合或拆裝架體結構，進一步提升使用適配性。

技術研發人員：胡玉偉,李俊源,張先瑞,陳治航,李拓
受保護的技術使用者：四川華西宜賓建設有限公司
技術研發日：20240701
技術公布日：2025/4/28
