本發明涉及建筑裝飾領域，具體涉及一種具有吸音功能的鏤空裝飾飾面。

背景技術：

1、在一些表演、演出場館，如劇院、音樂廳，聲音在空曠的環境內容易產生混響，嚴重的可影響語言的清晰度、音質的效果，為了保證語言清晰度、音質的效果，往往需要在場館內做吸聲處理，控制混響時間。通常是在后墻面、側墻面以及局部區域進行吸聲處理。

2、現有的吸聲材料大多為疏松多孔的材料，常見的如吸音棉，但是現有的技術中吸音措施一般在劇院、音樂廳等場所投入使用前進行施工且一般施工完成后不可再進行調節。

3、但是由于現場表演形式、音效等因素的不同，所能達到的吸音效果也是不同的，吸音效果并非是越強越好，有時候需要保留一定的混響時間以保證音質的豐滿度，有時候則需要盡可能減少混響；但是現有的吸音措施一旦施工完成后由于不可以再調節，因此現場使用時無法滿足不同的需求，尤其是一些對音質要求較高的演出，體驗感將大打折扣。

技術實現思路

1、為了解決上述技術問題，本發明提供了一種具有吸音功能的鏤空裝飾飾面，采取可調的方式根據需要進行現場調試，滿足不同吸音效果的需求。

2、本發明的技術目的是通過以下技術方案實現的：

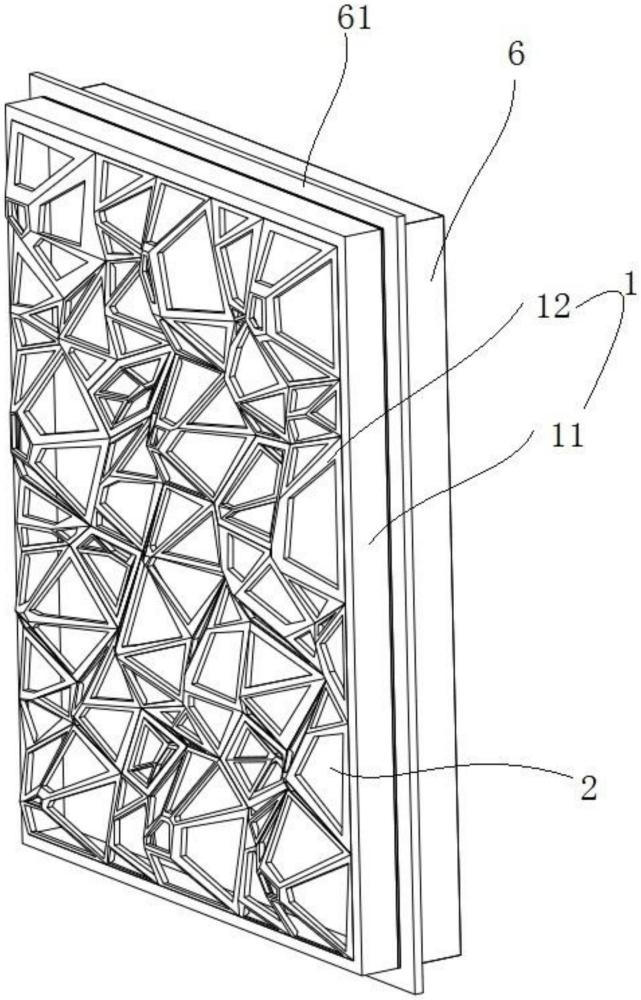

3、一種具有吸音功能的鏤空裝飾飾面，包括鏤空飾面層、吸音背襯、可調吸音模塊，吸音背襯安裝在鏤空飾面層的背面并鋪滿鏤空飾面層的背面；可調吸音模塊包括若干平行設置的吸音板，沿吸音板的長度方向設置轉軸，吸音板的轉軸之間傳動連接；吸音板沿轉軸轉動過程中相鄰的吸音板的之間的間隙逐步增大或逐步縮小。

4、進一步地，可調吸音模塊還包括安裝在吸音板外部的框體，吸音板通過轉軸活動安裝在框體內；鏤空飾面層鉸接安裝在框體前側，鏤空飾面層可相對框體翻轉打開。

5、進一步地，框體嵌裝在建筑墻體內。

6、進一步地，吸音板包括背板、吸音層，背板上設有用以吸音層安裝的安裝槽，吸音層可拆除地嵌裝在安裝槽內。

7、進一步地，框體邊緣還設有裝飾折邊，框體嵌裝在建筑墻體內時裝飾折邊貼合建筑墻體設置。

8、進一步地，鏤空飾面層包括飾面框體、安裝在飾面框體內的鏤空飾面，鏤空飾面形成相對飾面框體內凹或外凸的飾面；飾面框體一側鉸接安裝在框體前側。

9、進一步地，鏤空飾面為grc飾面。

10、進一步地，其中一個吸音板的轉軸傳動連接有用以驅動吸音板沿轉軸轉動的驅動裝置。

11、進一步地，驅動裝置為手動驅動或電動驅動。

12、進一步地，吸音板的轉軸之間通過傳動帶傳動連接。

13、相比與現有技術，本發明的有益效果在于：

14、1、本發明的具有吸音功能的鏤空裝飾飾面，通過吸音背襯實現基礎的吸音功能，通過吸音板的翻轉調整吸音板組合的吸音效果，滿足不同音效需求時的吸音調整。

15、2、本發明的吸音背襯實現吸音效果的同時，還可以起到背襯的作用，保證鏤空區域背部形成一致的背景，起到裝飾的效果。

16、3、本發明的具有吸音功能的鏤空裝飾飾面可實現模塊化裝配，直接安裝在墻體上即可，便于安裝。

17、4、本發明中鏤空飾面層可相對框體翻轉打開，可以根據需要進行吸音板的清潔、維護，另外吸音板的吸音層可以拆卸，可以根據需要進行更換。

技術特征：

1.一種具有吸音功能的鏤空裝飾飾面，其特征在于，包括鏤空飾面層、吸音背襯、可調吸音模塊，所述吸音背襯安裝在鏤空飾面層的背面并鋪滿鏤空飾面層的背面；所述可調吸音模塊包括若干平行設置的吸音板，沿所述吸音板的長度方向設置轉軸，所述吸音板的轉軸之間傳動連接；所述吸音板沿轉軸轉動過程中相鄰的吸音板的之間的間隙逐步增大或逐步縮小。

2.根據權利要求1所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述可調吸音模塊還包括安裝在吸音板外部的框體，所述吸音板通過轉軸活動安裝在框體內；所述鏤空飾面層鉸接安裝在框體前側，所述鏤空飾面層可相對框體翻轉打開。

3.根據權利要求2所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述框體嵌裝在建筑墻體內。

4.根據權利要求1所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述吸音板包括背板、吸音層，所述背板上設有用以吸音層安裝的安裝槽，所述吸音層可拆除地嵌裝在安裝槽內。

5.根據權利要求3所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述框體邊緣還設有裝飾折邊，所述框體嵌裝在建筑墻體內時裝飾折邊貼合建筑墻體設置。

6.根據權利要求2所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述鏤空飾面層包括飾面框體、安裝在飾面框體內的鏤空飾面，所述鏤空飾面形成相對飾面框體內凹或外凸的飾面；所述飾面框體一側鉸接安裝在框體前側。

7.根據權利要求6所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述鏤空飾面為grc飾面。

8.根據權利要求1所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，其中一個吸音板的轉軸傳動連接有用以驅動吸音板沿轉軸轉動的驅動裝置。

9.根據權利要求8所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述驅動裝置為手動驅動或電動驅動。

10.根據權利要求1所述的一種具有吸音功能的鏤空裝飾飾面，其特征在于，所述吸音板的轉軸之間通過傳動帶傳動連接。

技術總結
本發明涉及一種具有吸音功能的鏤空裝飾飾面，包括鏤空飾面層、吸音背襯、可調吸音模塊，吸音背襯安裝在鏤空飾面層的背面并鋪滿鏤空飾面層的背面；可調吸音模塊包括若干平行設置的吸音板，沿吸音板的長度方向設置轉軸，吸音板的轉軸之間傳動連接；吸音板沿轉軸轉動過程中相鄰的吸音板的之間的間隙逐步增大或逐步縮小。本發明的具有吸音功能的鏤空裝飾飾面，通過吸音背襯實現基礎的吸音功能，通過吸音板的翻轉調整吸音板組合的吸音效果，滿足不同音效需求時的吸音調整。

技術研發人員：張匯偉,董燕,邱俊,李志明,陳臣
受保護的技術使用者：上港集團瑞泰發展有限責任公司
技術研發日：
技術公布日：2025/4/28
