本技術涉及水泥生料均化，具體為一種水泥生產用水泥生料均化設備。

背景技術：

1、水泥：粉狀水硬性無機膠凝材料。加水攪拌后成漿體，能在空氣中硬化或者在水中硬化，并能把砂、石等材料牢固地膠結在一起，長期以來，它作為一種重要的膠凝材料，廣泛應用于土木建筑、水利、國防等工程，均化庫是一種大型的散狀物料儲存庫，可以有效的儲存粒狀松散物料、熟料和破碎的石灰石外，還能有效的儲存粉狀松散物料，均化庫在水泥行業中應用廣泛。

2、現有技術有以下不足：現有技術中公開號為cn202121982805.2一種水泥生產用水泥生料均化設備，包括罐體，所述罐體的下表面固定連接有若干均勻分布的支撐桿，罐體的上表面固定連通有進料管，罐體的側壁固定安裝有驅動電機，驅動電機的輸出端通過聯軸器固定連接有轉桿，轉桿的一端伸入罐體內，轉桿的外表面固定連接有若干均勻分布的攪拌片，轉桿的外表面固定套裝有兩個主動齒輪，罐體的上內壁轉動連接有兩個對稱設置的聯動桿，聯動桿的外表面固定套裝有從動齒輪，主動齒輪和從動齒輪嚙合連接，聯動桿的外表面固定連接有安裝桿，安裝桿的側壁開設有安裝槽，安裝槽內滑動連接有伸縮塊，安裝槽的內側壁設置有壓縮彈簧，壓縮彈簧的兩端分別與伸縮塊的側壁和安裝槽的內側壁連接，伸縮塊的一端伸出安裝槽并固定連接有敲擊錘，通過設置的轉桿、攪拌片和驅動電機可便于對罐體內水泥進行攪拌處理，降低內部水泥堆積結塊從而影響水泥使用的可能，同時通過設置的主動齒輪、從動齒輪、聯動桿、轉桿、敲擊錘、伸縮塊、壓縮彈簧、安裝槽和安裝桿可在轉桿轉動時通過齒輪聯動帶動聯動桿轉動對罐體內壁進行持續敲擊處理，降低內部水泥易粘附在罐體內壁，難以對堆積結塊的水泥粉體進行處理，從而導致在進行出料時不便于進行出料處理，影響了水泥使用的不便。

3、上述設備在使用時通過敲擊錘對罐體內壁進行敲擊產生震動，以防止其內壁粘附物料，由于罐體整體結構強度和穩定性較高，其通過敲擊很難對罐體造成較大的震動，從而對內壁粘附的物料清理效果相對較差，同時其均化結構較簡單單一，容易使其混合均化效果較差，不方便更好的進行工作使用。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種水泥生產用水泥生料均化設備，以解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水泥生產用水泥生料均化設備，包括設備主體，所述設備主體正面固定安裝有控制面板，所述設備主體頂部設置有進料口，所述設備主體頂部固定安裝有攪拌電機，所述攪拌電機一端設置有轉桿，所述轉桿外壁固定安裝有攪拌桿，所述攪拌桿一端固定連接有擠壓彈簧，所述擠壓彈簧一端固定連接有清理刮板，所述轉桿底部一端固定連接有弧形刮桿，所述設備主體內壁底部設置有排料通道，所述弧形刮桿底部固定連接有螺旋導料桿，所述排料通道底部設置有排料口，所述設備主體底部固定安裝有安裝架。

3、作為本實用新型的一種優選技術方案，所述攪拌電機通過螺栓固定安裝在設備主體頂部，所述攪拌電機通過導線與控制面板電性連接。

4、作為本實用新型的一種優選技術方案，所述攪拌桿設置有若干個，所述攪拌桿均勻對稱分布在轉桿外壁。

5、作為本實用新型的一種優選技術方案，所述清理刮板設置有兩個，所述清理刮板對稱分布在攪拌桿一端。

6、作為本實用新型的一種優選技術方案，所述排料口上設置有控制閥。

7、作為本實用新型的一種優選技術方案，所述安裝架包括均化篩分盒、連接板、壓縮彈簧、轉動電機和轉動塊，所述均化篩分盒設置在安裝架內部，所述均化篩分盒兩側固定連接有連接板，所述安裝架內部設置有壓縮彈簧，所述安裝架內部固定安裝有轉動電機，所述轉動電機一端設置有轉動塊，所述均化篩分盒內部設置有篩板，所述壓縮彈簧設置有多個，所述壓縮彈簧均勻對稱分布在連接板上下兩側。

8、作為本實用新型的一種優選技術方案，所述轉動電機通過導線與控制面板電性連接，所述轉動塊設置為四面凸起形狀。

9、與現有技術相比，本實用新型提供了一種水泥生產用水泥生料均化設備，具備以下有益效果：

10、1、該一種水泥生產用水泥生料均化設備，通過設置攪拌電機、轉桿、攪拌桿、擠壓彈簧、清理刮板和弧形刮桿進行配合使用，在對物料進行混合均化的同時，通過清理刮板和弧形刮桿進行轉動，可方便對設備主體內壁粘附的物料進行快速有效清理，可使其清理的更加全面徹底，方便更好的對物料進行收集工作，操作使用較方便，通過設置螺旋導料桿和排料通道進行配合使用，通過螺旋導料桿進行轉動，可使物料均勻排出，同時可防止物料結塊容易對排料口造成堵塞，便于更好的進行排料工作。

11、2、該一種水泥生產用水泥生料均化設備，通過設置安裝架、均化篩分盒、連接板、壓縮彈簧、轉動電機和轉動塊進行配合使用，通過驅動轉動電機進行工作，可帶動轉動塊進行轉動，方便對連接板進行擠壓調節，從而可對均化篩分盒進行震動調節，便于使其內部物料均勻分散下落，可進一步提升對物料混合均化效果，使均化程度更加細膩，便于提升加工生產質量。

技術特征：

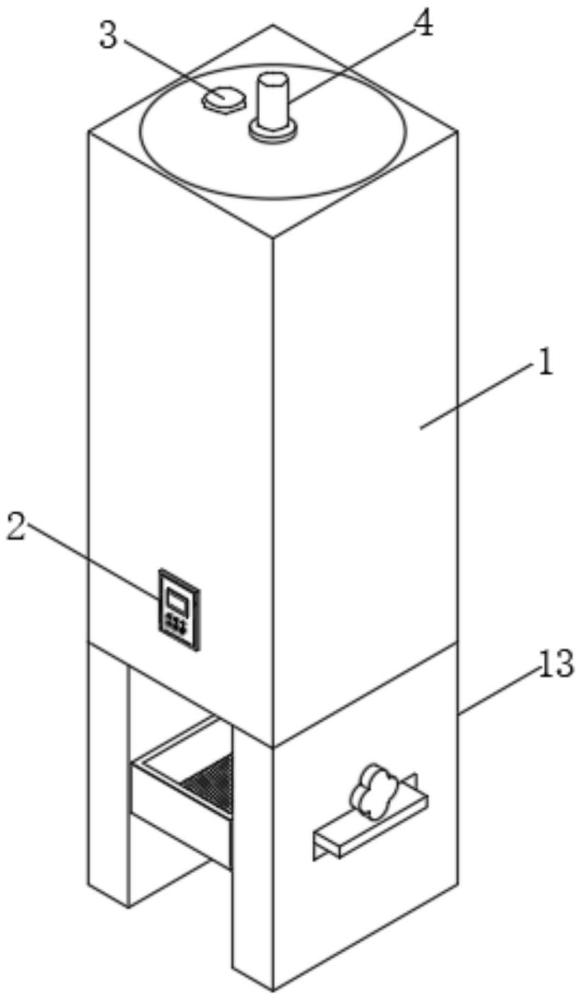

1.一種水泥生產用水泥生料均化設備，包括設備主體（1），所述設備主體（1）正面固定安裝有控制面板（2），所述設備主體（1）頂部設置有進料口（3），其特征在于：所述設備主體（1）頂部固定安裝有攪拌電機（4），所述攪拌電機（4）一端設置有轉桿（5），所述轉桿（5）外壁固定安裝有攪拌桿（6），所述攪拌桿（6）一端固定連接有擠壓彈簧（7），所述擠壓彈簧（7）一端固定連接有清理刮板（8），所述轉桿（5）底部一端固定連接有弧形刮桿（9），所述設備主體（1）內壁底部設置有排料通道（10），所述弧形刮桿（9）底部固定連接有螺旋導料桿（11），所述排料通道（10）底部設置有排料口（12），所述設備主體（1）底部固定安裝有安裝架（13）。

2.根據權利要求1所述的一種水泥生產用水泥生料均化設備，其特征在于：所述攪拌電機（4）通過螺栓固定安裝在設備主體（1）頂部，所述攪拌電機（4）通過導線與控制面板（2）電性連接。

3.根據權利要求1所述的一種水泥生產用水泥生料均化設備，其特征在于：所述攪拌桿（6）設置有若干個，所述攪拌桿（6）均勻對稱分布在轉桿（5）外壁。

4.根據權利要求1所述的一種水泥生產用水泥生料均化設備，其特征在于：所述清理刮板（8）設置有兩個，所述清理刮板（8）對稱分布在攪拌桿（6）一端。

5.根據權利要求1所述的一種水泥生產用水泥生料均化設備，其特征在于：所述排料口（12）上設置有控制閥。

6.根據權利要求1所述的一種水泥生產用水泥生料均化設備，其特征在于：所述安裝架（13）包括均化篩分盒（1301）、連接板（1302）、壓縮彈簧（1303）、轉動電機（1304）和轉動塊（1305），所述均化篩分盒（1301）設置在安裝架（13）內部，所述均化篩分盒（1301）兩側固定連接有連接板（1302），所述安裝架（13）內部設置有壓縮彈簧（1303），所述安裝架（13）內部固定安裝有轉動電機（1304），所述轉動電機（1304）一端設置有轉動塊（1305），所述均化篩分盒（1301）內部設置有篩板，所述壓縮彈簧（1303）設置有多個，所述壓縮彈簧（1303）均勻對稱分布在連接板（1302）上下兩側。

7.根據權利要求6所述的一種水泥生產用水泥生料均化設備，其特征在于：所述轉動電機（1304）通過導線與控制面板（2）電性連接，所述轉動塊（1305）設置為四面凸起形狀。

技術總結
本技術屬于水泥生料均化技術領域，尤其為一種水泥生產用水泥生料均化設備，包括設備主體，設備主體正面固定安裝有控制面板，設備主體頂部設置有進料口，設備主體頂部固定安裝有攪拌電機，攪拌電機一端設置有轉桿，轉桿外壁固定安裝有攪拌桿，攪拌桿一端固定連接有擠壓彈簧，擠壓彈簧一端固定連接有清理刮板，轉桿底部一端固定連接有弧形刮桿，設備主體內壁底部設置有排料通道，弧形刮桿底部固定連接有螺旋導料桿，排料通道底部設置有排料口。本技術通過設置安裝架、均化篩分盒、連接板、壓縮彈簧、轉動電機和轉動塊進行配合使用，可對均化篩分盒進行震動調節，便于使其內部物料均勻分散下落，可進一步提升對物料混合均化效果。

技術研發人員：楊道紅,楊思安,劉冠磊
受保護的技術使用者：冠縣眾匯建材有限公司
技術研發日：20240724
技術公布日：2025/4/28
