本技術涉及施工降噪，更具體地說，特別涉及一種建筑土木工程施工管理環保降噪裝置。

背景技術：

1、在居民區邊上進行建筑施工時，施工時采用切割機或其他機器工作時會產生大量的噪聲污染，噪聲過大會影響周邊環境，引起周邊居民投訴，環境執法部門會責令停止施工，由此對施工進度產生影響，不利于土木工程施工管理，因此需要環保降噪裝置對噪聲進行隔離。

2、現有的隔音降噪裝置都不具備通風功能，工人夏季在隔音棚里溫度較高，不能長時間工作，對身體有損害，且現有的降噪裝置不能收納，在不使用時占據空間較大。

技術實現思路

1、本實用新型為克服上述情況不足，旨在提供一種建筑土木工程施工管理環保降噪裝置，能夠在降噪同時通風，且便于收納。

2、一種建筑土木工程施工管理環保降噪裝置，包括：第一隔板，所述第一隔板中部設有通風機構；伸縮板，所述伸縮板包括第一固定板和第一移動板，所述第一固定板轉動連接于所述第一隔板；第二隔板，所述第二隔板轉動連接于所述第一移動板；側壁板，所述側壁板包括第二固定板和第二移動板，所述第二固定板可拆卸連接于所述第一固定板側壁，所述第一移動板可拆卸連接于所述第一移動板側壁。

3、進一步地，所述第一隔板中部設有空腔，所述第一隔板后壁粘貼有吸音棉。

4、進一步地，所述通風機構包括通孔、連接管和風機，所述通孔等間距開設于所述第一隔板，所述通孔與所述空腔連通，所述連接管開設于所述第一隔板側壁，所述連接管連通所述風機和所述空腔。

5、進一步地，所述第一隔板頂部設有第一連接片，所述第一固定板端部設有第一連接軸，所述第一連接軸與所述第一連接片轉動連接。

6、進一步地，所述第一固定板中部設有容納腔，所述第一移動板滑動連接于所述容納腔，所述容納腔底部設有吸音棉。

7、進一步地，所述第一固定板上開設有滑槽，所述滑槽貫穿所述第一固定板頂部，所述第一移動板頂部設有滑塊，所述滑塊滑動連接于所述滑槽。

8、進一步地，所述第一固定板底部設有萬向輪。

9、進一步地，所述第一移動板一端設有第二連接片，所述第二隔板頂部設有第二連接軸，所述第二連接片轉動連接于所述第二連接軸。

10、進一步地，所述第二固定板設有容置腔，所述第二移動板滑動連接于所述容置腔。

11、進一步地，所述第一固定板側壁和所述第二隔板側壁設有連接螺栓，所述第二固定板和所述第二移動板上設有連接孔，所述連接螺栓可穿過所述連接孔，所述連接螺栓上螺接有鎖定螺母。

12、與現有技術相比，本實用新型的有益效果是：

13、①在使用本裝置隔音降噪時將風機啟動，風機采用具有靜音功能的，吹出的風從連接管進入到空腔中，從空腔中吹到操作人員和操作設備上，為本裝置內的操作人員進行通風換氣，增加工人工作環境的舒適性，在與連接管相對方向的第一隔板側壁上開設有出風口，出風口與外界連通，使本裝置內氣壓平衡，即達到隔音降噪效果，對工人也沒有傷害。

14、②在不使用本裝置時，可以將第一隔板、第二隔板和伸縮板進行收納保存，在收納時將第一移動板插入到容納腔中，將第二隔板以第二連接軸為軸心轉動到第一固定板頂部，之后將第一固定板以第一連接軸為軸心轉動至第一隔板后方，由此可以將本裝置收納保存，在使用時展開即可。

技術特征：

1.一種建筑土木工程施工管理環保降噪裝置，其特征在于，包括：

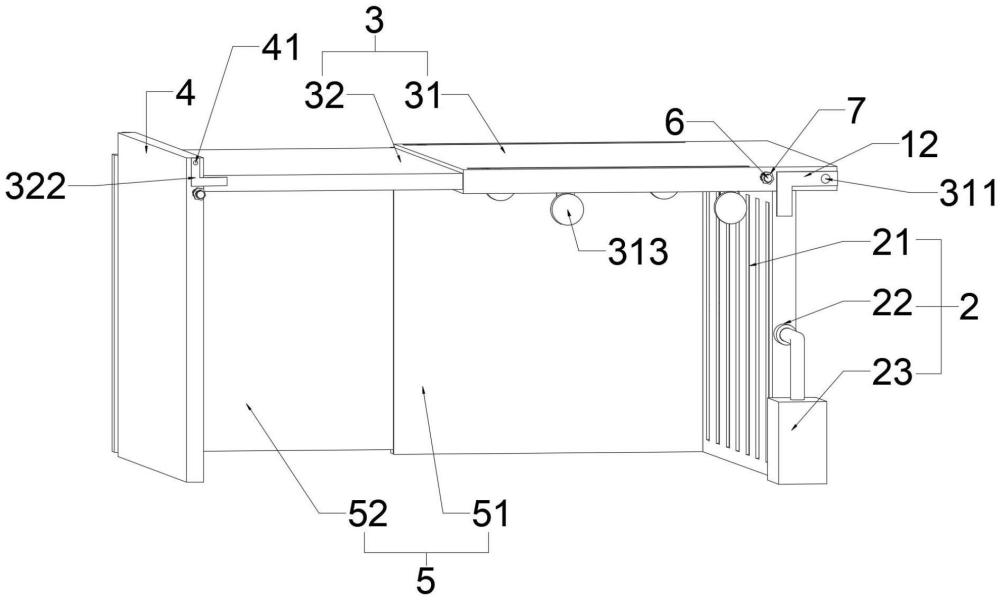

2.根據權利要求1所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一隔板(1)中部設有空腔(11)，所述第一隔板(1)后壁粘貼有吸音棉。

3.根據權利要求2所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述通風機構(2)包括通孔(21)、連接管(22)和風機(23)，所述通孔(21)等間距開設于所述第一隔板(1)，所述通孔(21)與所述空腔(11)連通，所述連接管(22)開設于所述第一隔板(1)側壁，所述連接管(22)連通所述風機(23)和所述空腔(11)。

4.根據權利要求3所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一隔板(1)頂部設有第一連接片(12)，所述第一固定板(31)端部設有第一連接軸(311)，所述第一連接軸(311)與所述第一連接片(12)轉動連接。

5.根據權利要求4所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一固定板(31)中部設有容納腔，所述第一移動板(32)滑動連接于所述容納腔，所述容納腔底部設有吸音棉。

6.根據權利要求5所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一固定板(31)上開設有滑槽(312)，所述滑槽(312)貫穿所述第一固定板(31)頂部，所述第一移動板(32)頂部設有滑塊(321)，所述滑塊(321)滑動連接于所述滑槽(312)。

7.根據權利要求6所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一固定板(31)底部設有萬向輪(313)。

8.根據權利要求7所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一移動板(32)一端設有第二連接片(322)，所述第二隔板(4)頂部設有第二連接軸(41)，所述第二連接片(322)轉動連接于所述第二連接軸(41)。

9.根據權利要求8所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第二固定板(51)設有容置腔，所述第二移動板(52)滑動連接于所述容置腔。

10.根據權利要求9所述的一種建筑土木工程施工管理環保降噪裝置，其特征在于：所述第一固定板(31)側壁和所述第二隔板(4)側壁設有連接螺栓(6)，所述第二固定板(51)和所述第二移動板(52)上設有連接孔，所述連接螺栓(6)可穿過所述連接孔，所述連接螺栓(6)上螺接有鎖定螺母(7)。

技術總結
一種建筑土木工程施工管理環保降噪裝置，包括：第一隔板，第一隔板中部設有通風機構；伸縮板，伸縮板包括第一固定板和第一移動板，第一固定板轉動連接于第一隔板；第二隔板，第二隔板轉動連接于第一移動板；側壁板，側壁板包括第二固定板和第二移動板，第二固定板可拆卸連接于第一固定板側壁，第一移動板可拆卸連接于第一移動板側壁。在使用本裝置隔音降噪時將風機啟動，風機采用具有靜音功能的，吹出的風從連接管進入到空腔中，從空腔中吹到操作人員和操作設備上，為本裝置內的操作人員進行通風換氣；在不使用本裝置時，可以將第一隔板、第二隔板和伸縮板進行收納保存。

技術研發人員：謝春皓,曾偉
受保護的技術使用者：深圳市寶安區松崗街道市政建設工程事務中心
技術研發日：20240729
技術公布日：2025/4/28
