本技術涉及盤扣架，具體為一種盤扣架可調底座的調節手柄快速旋轉裝置。

背景技術：

1、盤扣架是一種采用插銷式連接方式的腳手架系統，盤扣架主要由立桿、橫桿、斜桿和可調底座等組成。

2、盤扣架可調底座一般包括底板、螺紋桿與調節手柄，其中調節手柄與螺紋桿螺紋連接，目前,施工人員一般手動轉動調節手柄，調整調節手柄的高度，較為費時費力，增加工作人員的勞動強度，因此，需要提供一種盤扣架可調底座的調節手柄快速旋轉裝置，以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種盤扣架可調底座的調節手柄快速旋轉裝置，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：一種盤扣架可調底座的調節手柄快速旋轉裝置，包括機殼，所述機殼內部設置有電機，所述機殼下端固定設置有握把，所述握把下端設置有盒體，所述盒體內部設置有蓄電池，所述蓄電池與電機電性連接，所述機殼前端設置有驅動軸，所述驅動軸一端與電機輸出端連接，所述驅動軸遠離機殼一端設置有條形塊，所述條形塊背離驅動軸一側設置有旋轉調節組件；

3、所述旋轉調節組件包括驅動桿，所述驅動桿設置有兩個，兩個所述驅動桿分別設置于條形塊兩端。

4、優選的，所述握把內側上端設置有用于控制電機工作的開關。

5、優選的，所述驅動軸遠離機殼一端開設有六棱孔，所述條形塊靠近驅動軸一側中心固定設置有六棱柱。

6、優選的，所述六棱柱正面中心開設有螺紋孔，所述驅動軸上設置有與螺紋孔相互配合的固定螺絲。

7、優選的，所述旋轉調節組件還包括有卡接座、固定螺栓與限位插桿，所述卡接座設置于兩個驅動桿之間且與條形塊卡接。

8、優選的，所述固定螺栓設置于卡接座側壁上，所述條形塊上開設有與固定螺栓相互配合的螺栓孔。

9、優選的，所述限位插桿外表面套設有套管，所述套管與限位插桿轉動連接。

10、優選的，所述盒體背面下端設置有充電口。

11、與現有技術對比，本實用新型具備以下有益效果：

12、1、該盤扣架可調底座的調節手柄快速旋轉裝置，通過設置有旋轉調節組件，操作人員用踩住可調底座的底板，將限位插桿插入可調底座的螺紋桿內，兩個驅動桿位于螺紋桿外側，進而電機工作，可有效通過驅動軸帶動條形塊同步轉動，條形塊轉動時可帶動兩個驅動桿與限位插桿同步轉動，兩個驅動桿轉動過程中可有效撥動調節手柄同步轉動并順著螺紋桿移動，不需要操作人員手動轉動調節手柄，省時省力。

13、2、該盤扣架可調底座的調節手柄快速旋轉裝置，當限位插桿在可調底座的螺紋桿內部轉動時，通過設置有可轉動的套管，從而有效減少與螺紋桿內壁之間的摩擦力，通過將六棱柱插入六棱孔內，并安裝旋緊固定螺絲，可實現旋轉調節組件的有效安裝，操作簡單，后期拆卸方便，便于攜帶。

技術特征：

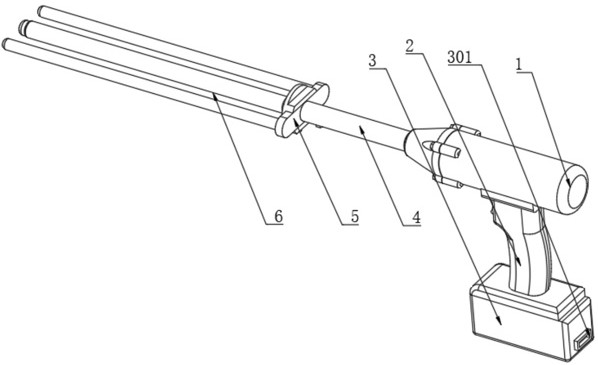

1.一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，包括機殼（1），所述機殼（1）內部設置有電機，所述機殼（1）下端固定設置有握把（2），所述握把（2）下端設置有盒體（3），所述盒體（3）內部設置有蓄電池，所述蓄電池與電機電性連接，所述機殼（1）前端設置有驅動軸（4），所述驅動軸（4）一端與電機輸出端連接，所述驅動軸（4）遠離機殼（1）一端設置有條形塊（5），所述條形塊（5）背離驅動軸（4）一側設置有旋轉調節組件（6）；

2.根據權利要求1所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述握把（2）內側上端設置有用于控制電機工作的開關（201）。

3.根據權利要求1所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述驅動軸（4）遠離機殼（1）一端開設有六棱孔（401），所述條形塊（5）靠近驅動軸（4）一側中心固定設置有六棱柱（501）。

4.根據權利要求3所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述六棱柱（501）正面中心開設有螺紋孔（502），所述驅動軸（4）上設置有與螺紋孔（502）相互配合的固定螺絲（402）。

5.根據權利要求1所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述旋轉調節組件（6）還包括有卡接座（601）、固定螺栓（602）與限位插桿（603），所述卡接座（601）設置于兩個驅動桿（605）之間且與條形塊（5）卡接。

6.根據權利要求5所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述固定螺栓（602）設置于卡接座（601）側壁上，所述條形塊（5）上開設有與固定螺栓（602）相互配合的螺栓孔（503）。

7.根據權利要求6所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述限位插桿（603）外表面套設有套管（604），所述套管（604）與限位插桿（603）轉動連接。

8.根據權利要求1所述的一種盤扣架可調底座的調節手柄快速旋轉裝置，其特征在于，所述盒體（3）背面下端設置有充電口（301）。

技術總結
本技術涉及盤扣架技術領域，且公開了一種盤扣架可調底座的調節手柄快速旋轉裝置，包括機殼，機殼內部設置有電機，機殼前端設置有驅動軸，驅動軸一端與電機輸出端連接，驅動軸遠離機殼一端設置有條形塊，條形塊背離驅動軸一側設置有旋轉調節組件。該盤扣架可調底座的調節手柄快速旋轉裝置，通過設置有旋轉調節組件，操作人員用踩住可調底座的底板，將限位插桿插入可調底座的螺紋桿內，兩個驅動桿位于螺紋桿外側，進而電機工作，通過驅動軸帶動條形塊同步轉動，進而帶動兩個驅動桿轉動并撥動調節手柄同步轉動并順著螺紋桿移動，不需要操作人員手動轉動調節手柄，省時省力。

技術研發人員：牛振國,胡曌,陳鵬,張森亮,汪正偉,許家寶,王帥虎,姜海鋒
受保護的技術使用者：中交建筑集團第九工程有限公司
技術研發日：20240726
技術公布日：2025/4/28
