本發明涉及一種鋪貼裝置，更具體地說，它涉及住房室內防水卷材鋪貼裝置。

背景技術：

1、住房室內裝修時通常會在地板下的地面鋪貼防水卷材，住房室內的施工環境與室外的施工環境差距較大，選擇的防水卷材材質也不同，由于住房室內防水卷材維護較為麻煩，通常會選擇合成高分子防水卷材，合成高分子防水卷材由于材質的特性，表面較為光滑且易于疏水，但附著性能較差，為了保障粘貼的緊密性，會采用粘貼法，現有技術中會在鋪貼防水卷材的地區提前布置好膠水，以便快速鋪貼施工，但在實際使用時發現，由于室內環境較為封閉導致積灰速度較快，膠水暴露面容易沾染灰塵雜質，導致膠水難以與防水卷材粘合，因此需要一種住房室內防水卷材鋪貼裝置，該裝置能夠同時鋪設膠水和防水卷材。

2、結合以上原因，如何同時鋪設膠水和防水卷材正是本申請所考慮的問題所在。

技術實現思路

1、針對現有技術存在的不足，提供住房室內防水卷材鋪貼裝置，該裝置能夠同時鋪設膠水和防水卷材。

2、為實現上述目的，提供了如下技術方案：住房室內防水卷材鋪貼裝置，包括有機架、握把組件、動力組件、整平組件、收納組件、刷膠組件和鋪貼組件，動力組件、整平組件、收納組件、刷膠組件和鋪貼組件均安裝于機架，握把組件與機架滑動連接，整平組件與動力組件連接，刷膠組件和鋪貼組件均與握把組件連接；

3、在動力組件啟動時，整平組件啟動；

4、在握把組件下移且動力組件啟動時，握把組件與動力組件連接，收納組件、刷膠組件和鋪貼組件均啟動；

5、在握把組件上移時，握把組件與動力組件分離，收納組件、刷膠組件和鋪貼組件均停止。

6、綜上所述，上述技術方案中具有以下有益效果：住房室內防水卷材鋪貼是一種具有多樣化選擇的施工環節，相對于常見的室外防水卷材鋪貼，住房室內受環境影響較小，通常集中于環境本身是否符合規定，故針對基層地面的處理可以簡單化，直接將成品膠水覆蓋于混凝土基層即可，不需要針對環境基層地面處理混合膠水，故可以直接設置刷膠組件用于刷膠；

7、合成高分子防水卷材適用于室內防水裝修，通常可以采用三元乙丙橡膠卷材，防水卷材在運輸時可能會因為擠壓或碰撞產生褶皺或翹邊，這樣會極大影響鋪貼后的防水效果，故設置整平組件用于預先整平防水卷材；

8、合成高分子防水卷材的表面較為光滑，為了防止表面受損通常會設置一層墊層，這個墊層用于隔絕兩側的全才，但在實際鋪貼過程中需要將其撕開，變相增大了工作量，故設置收納組件用于收卷墊層，以及帶動防水卷材的釋放；

9、在實際施工時，防水卷材通常在鋪設管道之前，而在室外施工通常實在施工完成的區域，即防水卷材的鋪貼在室內施工中是預先施工的，在室外施工中是收尾施工的，考慮到室外空間常有各種雜物阻礙大面積補貼，需要裁剪拼接緊密貼合，故不適合采用集成式的鋪貼裝置，相反室內施工可以采用集成式的鋪貼裝置加快施工效率，故將刷膠組件和鋪貼組件集中在機架上；

10、膠水涂層本身也具有一定的防水功能，防水卷材與膠水涂料結合的方式，可以在拐角、管道根部、墻根等地方加強密封，防水卷材則反復纏繞覆蓋大面積區域，兼顧連續性和抗裂性，而在這種情況下，防水卷材只需要整平后即可使用，故將整平組件與動力組件連接，動力組件可以直接帶動整平組件啟動，而刷膠組件和鋪貼組件均與握把組件連接，僅在握把組件下移時動力組件可以帶動刷膠組件和鋪貼組件啟動，這樣可以只將整平后的防水卷材拉出使用，防止浪費膠水；

11、此外，為了防止防水卷材因為工作人員疏忽而重疊，當且僅當在握把組件下移且動力組件啟動時，握把組件與動力組件連接，刷膠組件和鋪貼組件才能啟動，其中帶動防水卷材釋放主要依靠收納組件，整平組件則不具備帶動防水卷材釋放的功能，這樣即使工作人員疏忽大意而放手，收納組件便會自動停止運轉，從而防止防水卷材因為工作人員疏忽而重疊；

12、本發明通過將刷膠組件和鋪貼組件集中在機架上，能夠同時鋪設膠水和防水卷材，并且設置收納組件用于帶動防水卷材的釋放，設置整平組件用于預先處理防水圈才，還設置可移動的把手組件作為保險，完善整個裝置。

技術特征：

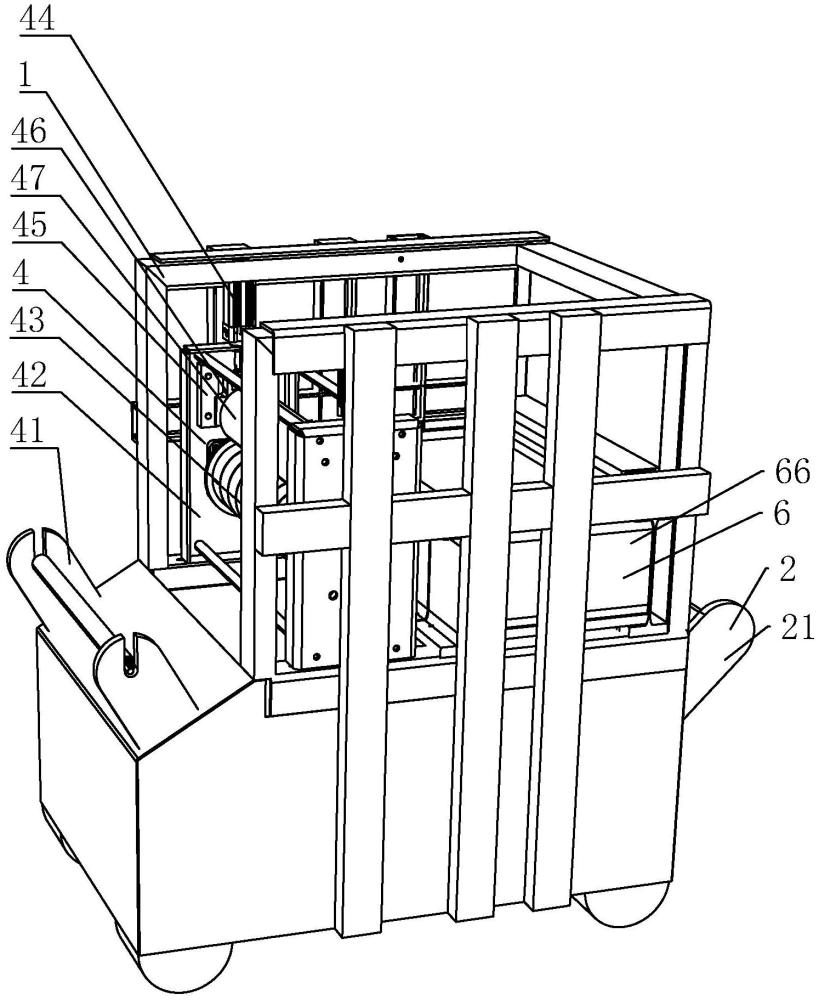

1.住房室內防水卷材鋪貼裝置，其特征在于，包括有機架、握把組件、動力組件、整平組件、收納組件、刷膠組件和鋪貼組件，所述動力組件、整平組件、收納組件、刷膠組件和鋪貼組件均安裝于機架，所述握把組件與機架滑動連接，所述整平組件與動力組件連接，所述刷膠組件和鋪貼組件均與握把組件連接；

2.根據權利要求1所述的住房室內防水卷材鋪貼裝置，其特征在于，所述動力組件包括有電機、第一傳動帶和第一傳動輪，所述握把組件包括有把手、第一連接桿、第二傳動輪、張緊裝置和第二傳動帶，所述第一傳動帶與電機連接，且用于帶動整平組件啟動，所述第一傳動輪與電機連接，所述把手與第一連接桿固定連接，所述第二傳動輪轉動連接于第一連接桿，所述第二傳動帶與第二傳動輪連接，且用于帶動收納組件、刷膠組件和鋪貼組件啟動，所述張緊裝置的固定端固定連接于機架，所述張緊裝置的移動端與第二傳動帶連接；

3.根據權利要求2所述的住房室內防水卷材鋪貼裝置，其特征在于，所述握把組件還包括有第二連接桿和第一彈簧，所述第二連接桿與把手固定連接，所述第一彈簧的兩端分別與第二連接桿和機架固定連接。

4.根據權利要求3所述的住房室內防水卷材鋪貼裝置，其特征在于，所述整平組件包括有放置件、定位殼和整平輥，所述放置件和定位殼均固定連接于機架，所述放置件用于放置防水卷材，所述整平輥與定位殼轉動連接，所述整平輥與第一傳動帶連接，所述放置件固定連接于機架遠離握把組件的一端，所述定位殼固定連接于機架。

5.根據權利要求4所述的住房室內防水卷材鋪貼裝置，其特征在于，所述整平組件還包括有伸縮裝置、第一插接件、第二插接件和磨砂輥，所述第一插接件固定連接于定位殼，所述第二插接件與磨砂輥可拆卸連接，所述第一插接件與第二插接件可拆卸連接，所述伸縮裝置的伸縮端與第二插接件抵接，所述磨砂輥設于整平輥上方。

6.根據權利要求5所述的住房室內防水卷材鋪貼裝置，其特征在于，所述握把組件還包括有第三連接桿，所述刷膠組件包括有軟管、引導管、涂膠滾輪、第一滾輪座和擠壓桿，所述第三連接桿與把手固定連接，所述涂膠滾輪與第一滾輪座轉動連接，所述涂膠滾輪與第二傳動帶連接，所述第三連接桿和第一滾輪座均與引導管固定連接，所述引導管用于引導軟管延伸至膠滾輪上方，所述擠壓桿與引導管滑動連接，擠壓桿延伸至引導管內且與軟管抵接，第一滾輪座與機架固定連接；

7.根據權利要求6所述的住房室內防水卷材鋪貼裝置，其特征在于，所述刷膠組件還包括有安裝框，所述安裝框內設有安裝口，所述軟管與安裝口連接。

8.根據權利要求7所述的住房室內防水卷材鋪貼裝置，其特征在于，所述鋪貼組件包括有支撐框、支撐件、第一支撐輪、第二支撐輪、氣泵和氣壓傳感器，所述支撐框與支撐件固定連接，所述支撐件與第二連接桿固定連接，所述第一支撐輪和第二支撐輪分別轉動連接于支撐框的兩側，所述氣泵與支撐框連通，所述氣壓傳感器安裝于支撐框內；

9.根據權利要求8所述的住房室內防水卷材鋪貼裝置，其特征在于，所述鋪貼組件還包括有第二彈簧，所述第二彈簧的兩端分別與機架和支撐件固定連接。

10.根據權利要求9所述的住房室內防水卷材鋪貼裝置，其特征在于，所述收納組件包括有收納滾輪和第二滾輪座，所述第二滾輪座與機架固定連接，所述收納滾輪與第二傳動帶連接，所述收納滾輪與第二滾輪座轉動連接。

技術總結
本發明請求保護住房室內防水卷材鋪貼裝置，其技術方案要點是包括有機架、握把組件、動力組件、整平組件、收納組件、刷膠組件和鋪貼組件，動力組件、整平組件、收納組件、刷膠組件和鋪貼組件均安裝于機架，握把組件與機架滑動連接，整平組件與動力組件連接，刷膠組件和鋪貼組件均與握把組件連接，本發明通過將刷膠組件和鋪貼組件集中在機架上，能夠同時鋪設膠水和防水卷材，并且設置收納組件用于帶動防水卷材的釋放，設置整平組件用于預先處理防水圈才，還設置可移動的把手組件作為保險，完善整個裝置。

技術研發人員：趙國華,趙衛,鮑偉,黃寧,陳寶琪,楊展,靳立帆,劉可旺,董旭,陳淑美
受保護的技術使用者：中建五局華東建設有限公司
技術研發日：
技術公布日：2025/4/24
