本申請涉及電池制造，具體而言，涉及一種電池殼體采溫結構。

背景技術：

1、電池的使用過程中，需要采集殼體的溫度，以判斷電池的工作狀態。目前，大多數鋰電池采用低壓采集fpc結構來進行采溫，長時間使用后，可能存在fpc撕裂的可能性，導致不能正常采溫，存在一定的安全隱患。

技術實現思路

1、為此，本申請提出一種電池殼體采溫結構，具有較長的安全性能以及有效使用壽命。

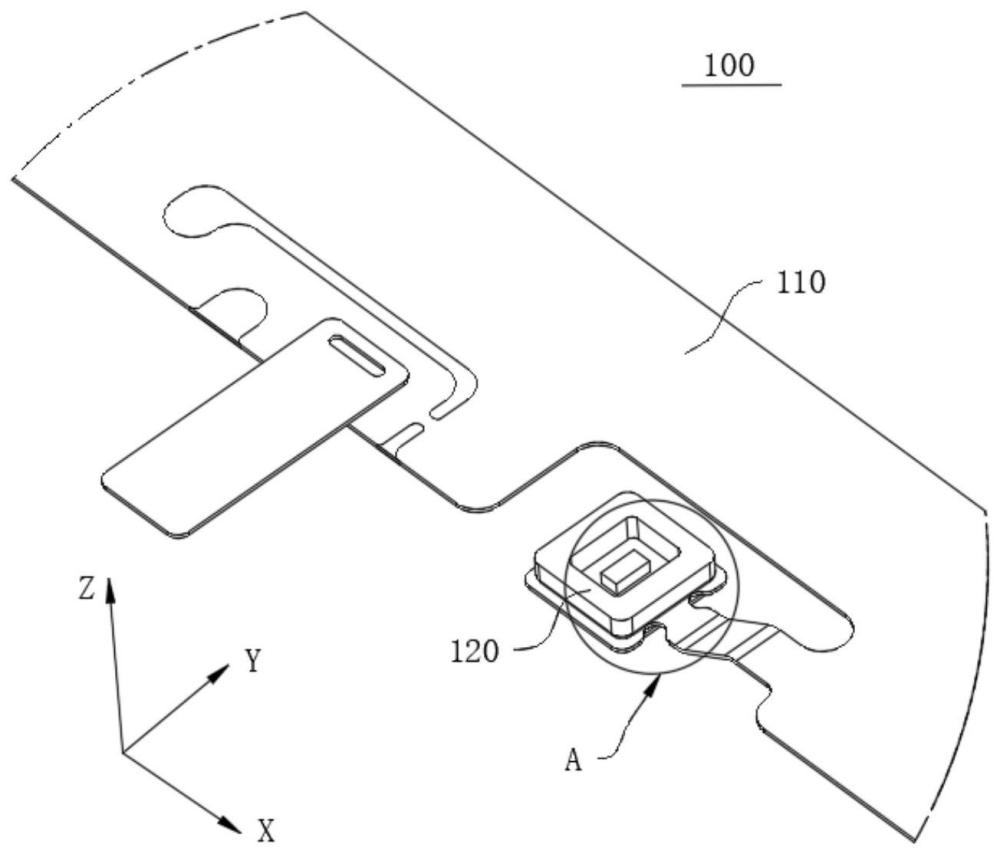

2、本申請的一些實施例的電池殼體采溫結構，包括：fpc主體以及由所述fpc主體延伸形成的支路結構，所述支路結構包括依次連接的第一段、第二段和第三段，所述第一段與所述fpc主體連接，所述第二段相對于所述fpc主體的表面傾斜延伸，所述第三段與所述fpc主體平行設置，所述第三段設有溫度傳感器，所述第三段用于與電池殼體抵接，以采集電池殼體的溫度；其中，所述第二段的寬度小于所述第三段的寬度，沿著所述支路結構的寬度方向，所述第二段與所述第三段的連接處具有轉角，所述轉角處形成凹槽結構，所述凹槽結構至少占據所述第二段在寬度方向上的部分空間。

3、根據本申請的一些實施例，所述凹槽結構的邊緣輪廓為曲線，所述凹槽結構由所述第二段平滑過渡至所述第三段。

4、根據本申請的一些實施例，沿著所述支路結構的寬度方向，所述第二段與所述第三段的連接處的兩側均形成一個所述凹槽結構。

5、根據本申請的一些實施例，沿著所述支路結構的厚度方向，所述第三段的兩側分別為第一側和第二側，所述第一側面向所述fpc主體設置，所述第二側背離所述fpc主體設置，所述電池殼體采溫結構還包括：導熱件，導熱連接于所述第二側，用于與電池殼體抵接。

6、根據本申請的一些實施例，沿著所述支路結構的厚度方向，所述第三段的兩側分別為第一側和第二側，所述第一側面向所述fpc主體設置，所述第二側背離所述fpc主體設置，所述電池殼體采溫結構還包括：防護框架，圍繞所述溫度傳感器設置，設置于所述第一側。

7、根據本申請的一些實施例，所述防護框架包括內側壁，沿著所述支路結構的寬度方向，所述凹槽結構的邊緣不超出所述內側壁。

8、根據本申請的一些實施例，所述防護框架包括底壁和外側壁，所述底壁與所述第一側貼合，所述外側壁與所述底壁連接，所述外側壁與底壁的連接處形成倒角結構。

9、根據本申請的一些實施例，所述倒角結構的半徑為r，所述防護框架的厚度為d，滿足：0.25≤r/d≤0.75。

10、根據本申請的一些實施例，所述第二段與所述第三段之間的夾角為θ，滿足：10°≤θ≤60°。

11、根據本申請的一些實施例，沿著所述支路結構的寬度方向，所述第一段與所述fpc主體之間的間距為l，滿足：l≥2mm。

12、相對于現有技術，本方案具有以下有益效果：

13、本申請實施例的電池殼體采溫結構中，支路結構的第二段相對于fpc主體的表面傾斜延伸，能夠降低采溫線束由于彎折導致損壞失效的風險；第二段的寬度小于第三段的寬度，沿著支路結構的寬度方向，第二段與第三段的連接處具有轉角且形成凹槽結構，能夠降低該處撕裂導致損壞失效的風險，從而具有較好的安全性能以及較長的有效使用壽命。

14、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種電池殼體采溫結構，其特征在于，包括：

2.根據權利要求1所述的電池殼體采溫結構，其特征在于，所述凹槽結構的邊緣輪廓為曲線，所述凹槽結構由所述第二段平滑過渡至所述第三段。

3.根據權利要求1所述的電池殼體采溫結構，其特征在于，沿著所述支路結構的寬度方向，所述第二段與所述第三段的連接處的兩側均形成一個所述凹槽結構。

4.根據權利要求1所述的電池殼體采溫結構，其特征在于，沿著所述支路結構的厚度方向，所述第三段的兩側分別為第一側和第二側，所述第一側面向所述fpc主體設置，所述第二側背離所述fpc主體設置，所述電池殼體采溫結構還包括：

5.根據權利要求1所述的電池殼體采溫結構，其特征在于，沿著所述支路結構的厚度方向，所述第三段的兩側分別為第一側和第二側，所述第一側面向所述fpc主體設置，所述第二側背離所述fpc主體設置，所述電池殼體采溫結構還包括：

6.根據權利要求5所述的電池殼體采溫結構，其特征在于，所述防護框架包括內側壁，所述凹槽結構的邊緣不超出所述內側壁。

7.根據權利要求5所述的電池殼體采溫結構，其特征在于，所述防護框架包括底壁和外側壁，所述底壁與所述第一側貼合，所述外側壁與所述底壁連接，所述外側壁與底壁的連接處形成倒角結構。

8.根據權利要求7所述的電池殼體采溫結構，其特征在于，所述倒角結構的半徑為r，所述防護框架的厚度為d，滿足：

9.根據權利要求1所述的電池殼體采溫結構，其特征在于，所述第二段與所述第三段之間的夾角為θ，滿足：

10.根據權利要求1所述的電池殼體采溫結構，其特征在于，沿著所述支路結構的寬度方向，所述第一段與所述fpc主體之間的間距為l，滿足：

技術總結
本申請涉及一種電池殼體采溫結構，屬于電池制造技術領域。本申請提出一種電池殼體采溫結構，包括：FPC主體以及由所述FPC主體延伸形成的支路結構，所述支路結構包括依次連接的第一段、第二段和第三段，所述第三段設有溫度傳感器，所述第三段用于與電池殼體抵接，以采集電池殼體的溫度；其中，所述第二段的寬度小于所述第三段的寬度，沿著所述支路結構的寬度方向，所述第二段與所述第三段的連接處具有轉角，所述轉角處形成凹槽結構，所述凹槽結構至少占據所述第二段在寬度方向上的部分空間。該電池殼體采溫結構具有較長的安全性能以及有效使用壽命。

技術研發人員：鄭琳,儲焰南
受保護的技術使用者：上海蘭鈞新能源科技有限公司
技術研發日：20240412
技術公布日：2025/4/28
