本發明涉及建筑結構工程，更具體的說是涉及一種預制裝配式rc柱-耗能鋼梁結構，適用于跨度較大的辦公樓、商場、工業廠房等建筑結構，尤其適用于高烈度地震區域。

背景技術：

1、裝配式建筑具有節能、高效、環保等特點。傳統的鋼筋混凝土框架結構在地震作用下，往往因節點區域的脆性破壞而導致整體結構的倒塌。為了提高結構的抗震性能，近年來，預制裝配式結構逐漸被廣泛應用。然而，現有的預制裝配式結構在節點連接和耗能能力方面仍存在不足，尤其是在高烈度地震區域，結構的抗震性能和耗能能力仍需進一步提升。

2、現有的預制裝配式結構通常采用剛性連接或半剛性連接，這種連接方式在地震作用下容易產生應力集中，導致節點區域的破壞。此外，傳統的鋼梁結構在地震作用下的耗能能力有限，難以有效吸收和耗散地震能量。因此，為了從根本上提升裝配式建筑的性能，包括：生產、運輸和施工便利性、結構抗震安全可靠、抗震韌性優越(震后不需修復或稍許修復即可恢復結構的使用功能)，即具備簡單、安全、可持續且韌性好的特點，亟需一種新型的既能提高節點的連接性能，又能增強結構的耗能能力的預制裝配式結構。

技術實現思路

1、有鑒于此，針對傳統裝配式節點耗能能力不足、地震易發生整體倒塌、鋼梁震后塑性變形集中導致結構不可修復、rc柱與鋼梁連接界面剪力傳遞效率低、大跨度結構豎向變形與水平抗震需求矛盾突出等問題，本發明提供了一種預制裝配式rc柱-耗能鋼梁結構，旨在解決上述技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種預制裝配式rc柱-耗能鋼梁結構，包括：

4、預制上柱，所述預制上柱的底部設有上柱套箍，所述上柱套箍的底沿超出所述預制上柱的底面；

5、預制下柱，所述預制下柱的頂部設有下柱套箍，所述下柱套箍的頂沿超出所述預制下柱的頂面，所述預制下柱和所述預制上柱通過所述下柱套箍和所述上柱套箍對接并焊接固定；

6、耗能鋼梁，所述耗能鋼梁連接在所述預制下柱的所述下柱套箍的側壁上。

7、通過上述技術方案，本發明具備高效裝配性，預制上柱與預制下柱以及耗能鋼梁的各部件在工廠精準預制，現場快速拼裝，大幅縮短施工周期；擁有良好抗震性，通過鋼梁消能段以及套箍與柱體的穩固連接，在地震作用下能有效耗能，保障結構安全；且適應高烈度地區復雜工況，保證結構整體性與穩定性強；同時，柱體形式靈活可選，滿足不同建筑需求。

8、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述預制上柱的底部預埋固定有上柱套箍錨板，所述上柱套箍錨板上開設有上柱錨板孔洞，所述預制上柱內部的上柱縱筋的端頭穿過所述上柱錨板孔洞，并通過螺母鎖緊所述上柱套箍錨板，所述上柱套箍焊接固定在所述上柱套箍錨板的外側邊沿。

9、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述預制下柱的頂部預埋固定有下柱套箍錨板，所述下柱套箍錨板上開設有下柱錨板孔洞，所述預制下柱內部的下柱縱筋的端頭穿過所述下柱錨板孔洞，并通過螺母鎖緊所述下柱套箍錨板，所述下柱套箍焊接固定在所述下柱套箍錨板的外側邊沿。

10、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述耗能鋼梁為工字型梁。

11、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述下柱套箍的外側壁固定有鋼牛腿，所述耗能鋼梁包括鋼梁消能段和鋼梁中間段，所述鋼梁消能段與所述鋼牛腿之間，以及所述鋼梁消能段與所述鋼梁中間段之間均通過上翼緣拼接板、腹板拼接板和下翼緣拼接板。

12、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述下柱套箍內側的所述下柱套箍錨板的數量為兩塊，且分別與所述鋼牛腿的翼緣對應。

13、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述預制上柱和所述預制下柱均采用高強度混凝土預制而成；或，所述預制上柱和所述預制下柱均為空心柱，所述空心柱的內腔用于后澆混凝土。

14、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述上柱套箍的底沿具有坡口。

15、優選的，在上述一種預制裝配式rc柱-耗能鋼梁結構中，所述上柱套箍、所述下柱套箍和所述耗能鋼梁均經過防腐和防火處理。

16、經由上述的技術方案可知，與現有技術相比，本發明公開提供了一種，具有以下有益效果：

17、1、提高施工效率和質量：預制裝配式設計使得構件在工廠預制完成，現場安裝方便快捷，大大縮短了施工周期，減少了現場濕作業，提高了施工效率和質量。

18、2、提高結構的抗震性能：鋼梁消能段的設計使得結構在地震作用下能夠有效耗散能量，提高結構的抗震性能。同時，上柱套箍和下柱套箍與預制柱的連接方式能夠有效傳遞力，保證結構在地震作用下的穩定性，適用于高烈度地區。

19、3、降低維修成本和時間：可更換的鋼梁消能段設計使得當?shù)卣鸬葹?zāi)害發生后，能夠方便地更換受損的消能段，恢復結構的性能，降低了維修成本和時間。

20、4、提高結構的適應性和靈活性：預制上柱和預制下柱可為實心柱，也可為空心柱，為空心柱時后澆空腔砼，可根據實際工程需求選擇合適的柱體形式，提高結構的適應性和靈活性。

21、5、提高鋼構件的耐久性和安全性：所有鋼構件均進行防腐、防火處理，提高了鋼構件的耐久性和安全性，延長了結構的使用壽命。

技術特征：

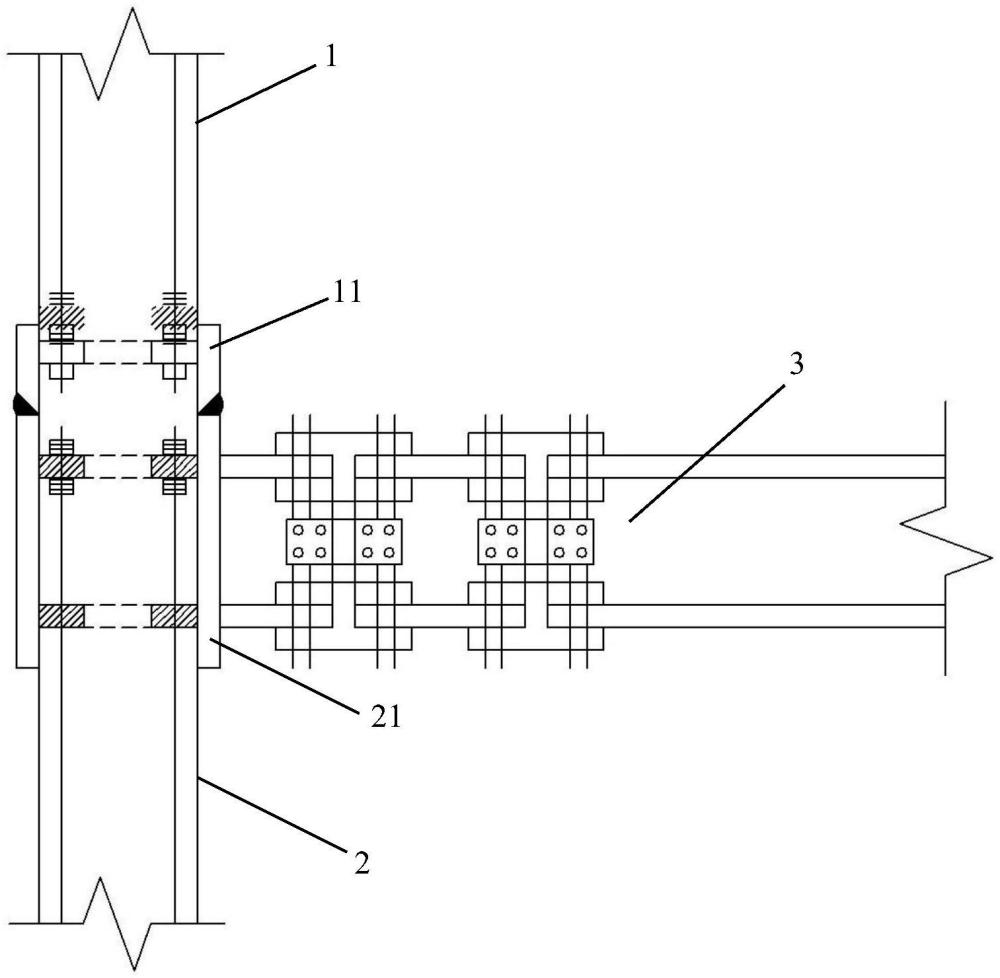

1.一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，包括：

2.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述預制上柱(1)的底部預埋固定有上柱套箍錨板(12)，所述上柱套箍錨板(12)上開設有上柱錨板孔洞，所述預制上柱(1)內部的上柱縱筋(13)的端頭穿過所述上柱錨板孔洞，并通過螺母鎖緊所述上柱套箍錨板(12)，所述上柱套箍(11)焊接固定在所述上柱套箍錨板(12)的外側邊沿。

3.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述預制下柱(2)的頂部預埋固定有下柱套箍錨板(22)，所述下柱套箍錨板(22)上開設有下柱錨板孔洞，所述預制下柱(2)內部的下柱縱筋(23)的端頭穿過所述下柱錨板孔洞，并通過螺母鎖緊所述下柱套箍錨板(22)，所述下柱套箍(21)焊接固定在所述下柱套箍錨板(22)的外側邊沿。

4.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述耗能鋼梁(3)為工字型梁。

5.根據權利要求4所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述下柱套箍(21)的外側壁固定有鋼牛腿(24)，所述耗能鋼梁(3)包括鋼梁消能段(31)和鋼梁中間段(32)，所述鋼梁消能段(31)與所述鋼牛腿(24)之間，以及所述鋼梁消能段(31)與所述鋼梁中間段(32)之間均通過上翼緣拼接板(33)、腹板拼接板(34)和下翼緣拼接板(35)。

6.根據權利要求5所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述下柱套箍(21)內側的所述下柱套箍錨板(22)的數量為兩塊，且分別與所述鋼牛腿(24)的翼緣對應。

7.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述預制上柱(1)和所述預制下柱(2)均為空心柱，所述空心柱的內腔用于后澆混凝土。

8.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述預制上柱(1)和所述預制下柱(2)均采用高強度混凝土預制而成。

9.根據權利要求1所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述上柱套箍(11)的底沿具有坡口(111)。

10.根據權利要求1-9中任一項所述的一種預制裝配式rc柱-耗能鋼梁結構，其特征在于，所述上柱套箍(11)、所述下柱套箍(21)和所述耗能鋼梁(3)均經過防腐和防火處理。

技術總結
本發明公開了一種預制裝配式Rc柱?耗能鋼梁結構，涉及建筑結構工程技術領域，包括預制上柱、預制下柱和耗能鋼梁；預制上柱的底部設有上柱套箍，上柱套箍的底沿超出預制上柱的底面；預制下柱的頂部設有下柱套箍，下柱套箍的頂沿超出預制下柱的頂面，預制下柱和預制上柱通過下柱套箍和上柱套箍對接并焊接固定；耗能鋼梁連接在預制下柱的下柱套箍的側壁上。本發明具備高效裝配性，預制上柱與預制下柱以及耗能鋼梁的各部件在工廠精準預制，現場快速拼裝，大幅縮短施工周期；擁有良好抗震性，通過鋼梁消能段以及套箍與柱體的穩固連接，在地震作用下能有效耗能，保障結構安全；且適應高烈度地區復雜工況，保證結構整體性與穩定性強。

技術研發人員：陳云,付心悅,張嘉璽
受保護的技術使用者：海南大學
技術研發日：
技術公布日：2025/4/28
