本發明涉及裝配式建筑，尤其涉及一種裝配式衛生間結構。

背景技術：

1、衛生間作為家庭中最常使用的區域之一，用水量較大，例如，淋浴時的飛濺水花、洗漱時的流水，甚至日常清潔時的灑水，都會使衛生間地面和墻面經常處于濕潤狀態。如果防水措施不到位，水分容易滲透到樓板之下，影響樓下的住戶，造成鄰里糾紛。此外，水分長期侵蝕墻體，可能導致墻皮脫落、發霉等問題，嚴重時甚至會影響建筑結構的安全性。

2、現階段的衛生間防水措施通常包括涂刷防水涂料、鋪設防水膜等工序，這些方法不僅工序復雜，對施工材料的質量和施工人員的技術要求較高，而且一旦出現問題，檢查和維修也相當不便。

技術實現思路

1、本發明的目的在于提供一種裝配式衛生間結構，解決現有衛生間防水工藝程序復雜、安裝技術要求高的問題。

2、為達此目的，本發明采用以下技術方案：

3、第一方面，本發明提供一種裝配式衛生間結構，所述裝配式衛生間結構包括：發泡陶瓷防水底盤、集成裝飾發泡陶瓷的隔墻以及發泡陶瓷防水吊頂；

4、所述發泡陶瓷防水底盤包括：若干個第一發泡陶瓷底板和若干個第二發泡陶瓷底板，所述第一發泡陶瓷底板的長度方向和所述第二發泡陶瓷底板的長度方向垂直鋪裝。

5、優選地，所述發泡陶瓷隔墻包括若干個發泡陶瓷內墻板及若干個發泡陶瓷外墻板；所述發泡陶瓷外墻板尺寸與所述發泡陶瓷內墻板尺寸不相同；

6、所述裝飾層貼合于所述發泡陶瓷內墻板遠離所述發泡陶瓷外墻板的一面上；所述發泡陶瓷內墻板和所述發泡陶瓷外墻板之間設有粘貼層。

7、優選地，所述發泡陶瓷防水底盤還包括第一密封件；

8、所述第一發泡陶瓷底板側端設置有向內凹陷的底盤凹槽，所述第一密封件兩端分別嵌入相鄰兩個所述第一發泡陶瓷底板相對的所述底盤凹槽內。

9、優選地，相鄰兩個所述第一發泡陶瓷底板之間還設置有第一隔離支撐件，所述第一隔離支撐件設置于所述第一密封件上方，所述第一隔離支撐件上方灌注有密封膠。

10、優選地，所述發泡陶瓷防水底盤為一體化結構且若干個所述第一發泡陶瓷底板呈傾斜排布；

11、所述發泡陶瓷防水底盤設有排水線槽，所述排水線槽設置于傾斜設置較低的一端，并且在所述排水線槽口放置有排水件。

12、優選地，所述發泡陶瓷內墻板設有墻板凹臺和榫接部，所述第一發泡陶瓷底板設有插接凹槽，所述墻板凹臺、榫接部和所述插接凹槽榫卯連接。

13、優選地，所述隔墻還包括第二密封件；

14、所述發泡陶瓷內墻板的側端設置有內凹陷的墻板凹槽，所述第二密封件兩端分別嵌入相鄰兩個所述發泡陶瓷內墻板相對的所述墻板凹槽內。

15、優選地，所述相鄰所述發泡陶瓷內墻板還設置有第二隔離支撐件，所述第二隔離支撐件設置于所述第二密封件靠近所述裝飾層的一側，于所述第二隔離支撐件遠離所述第二密封件的一側灌注密封膠。

16、優選地，所述裝配式衛生間結構還包括發泡陶瓷防水吊頂，所述發泡陶瓷防水吊頂設有：若干發泡陶瓷頂板、連接件、若干金屬龍骨和若干吊桿；

17、所述連接件平行于第一方向安裝于所述發泡陶瓷頂板上，所述金屬龍骨平行于第二方向與所述連接件固定連接，所述吊桿一端和所述金屬龍骨連接，另一端固定于屋頂墻壁中。

18、優選地，相鄰兩個所述發泡陶瓷外墻板之間通過榫卯連接。

19、與現有技術相比，本發明具有以下有益效果：本發明通過發泡陶瓷防水底盤和具有集成裝飾發泡陶瓷的隔墻形成一個整體式的衛生間結構，不僅簡化了衛生間的施工過程，提高了其防水性能，而且增強了整體結構的穩定性。通過模塊化的安裝方式，未來檢查和維護也變得更加方便。

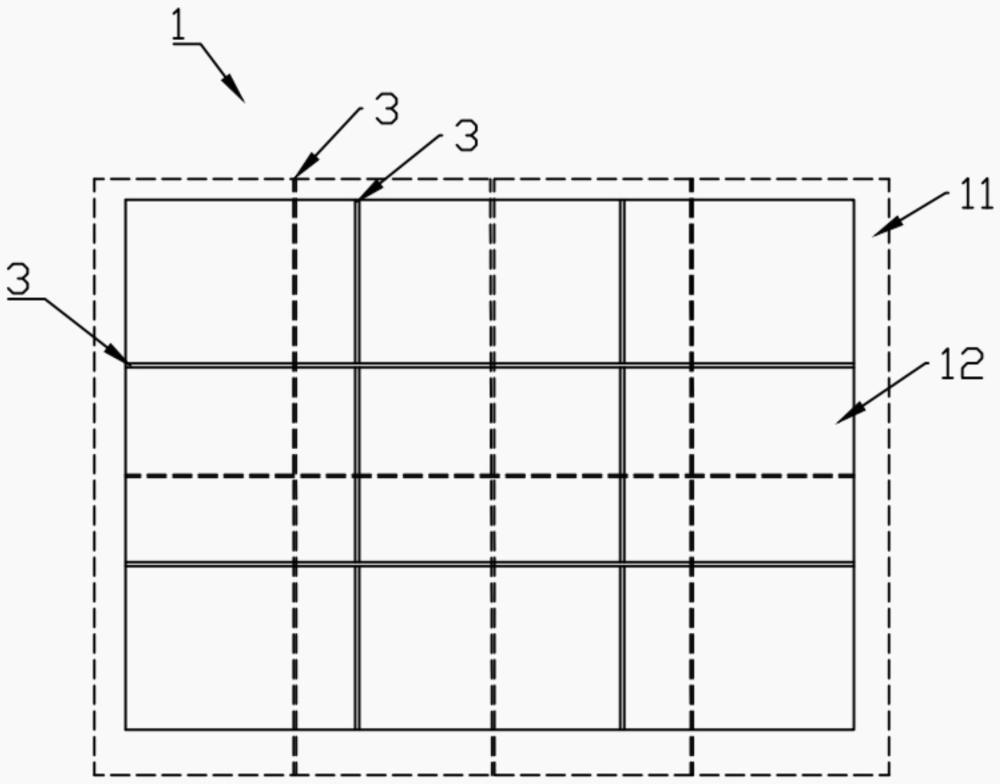

20、同時，通過采用發泡陶瓷材料的第一發泡陶瓷底板和第二發泡陶瓷底板鋪設衛生間底板上，將第一發泡陶瓷底的長度方向和所述第二發泡陶瓷底板的長度方向垂直進行鋪裝，使得上下交疊第一發泡陶瓷底板和第二發泡陶瓷底板上下錯縫的方式，避免上層相鄰兩第一發泡陶瓷拼裝的拼接縫直接和下層相鄰兩第二發泡陶瓷拼裝的拼接縫直接上下對齊，使得水無法穿過所述發泡陶瓷防水底盤，增強了衛生間防水性能，同時也簡化了施工工序，降低了對施工人員的技術要求。此外，發泡陶瓷材料本身具有優異的防水性能和低吸水率，可以有效防止水分滲透，確保衛生間長期保持干燥狀態。

技術特征：

1.一種裝配式衛生間結構，其特征在于，所述裝配式衛生間結構包括：發泡陶瓷防水底盤（1）、集成裝飾層（21）的發泡陶瓷隔墻（2）以及發泡陶瓷防水吊頂（7）；

2.根據權利要求1所述裝配式衛生間結構，其特征在于，所述發泡陶瓷隔墻（2）包括若干個發泡陶瓷內墻板（23）及若干個發泡陶瓷外墻板（22），所述發泡陶瓷外墻板（22）尺寸與所述發泡陶瓷內墻板（23）尺寸不相同；

3.根據權利要求1或2所述裝配式衛生間結構，其特征在于，所述發泡陶瓷防水底盤（1）還包括第一密封件（13）；

4.根據權利要求3所述裝配式衛生間結構，其特征在于，相鄰兩個所述第一發泡陶瓷底板（12）之間還設置有第一隔離支撐件（14），所述第一隔離支撐件（14）設置于所述第一密封件（13）上方，所述第一隔離支撐件（14）上方灌注有密封膠。

5.根據權利要求4所述裝配式衛生間結構，其特征在于，所述發泡陶瓷防水底盤（1）為一體化結構且若干個所述第一發泡陶瓷底板（12）呈傾斜排布；

6.根據權利要求5所述裝配式衛生間結構，其特征在于，所述發泡陶瓷內墻板（23）設有墻板凹臺（231）和榫接部（232），所述第一發泡陶瓷底板（12）設有插接凹槽（122），所述墻板凹臺（231）、榫接部（232）和所述插接凹槽（122）榫卯連接。

7.根據權利要求6所述裝配式衛生間結構，其特征在于，所述隔墻（2）還包括第二密封件（25）；

8.根據權利要求7所述裝配式衛生間結構，其特征在于，所述相鄰所述發泡陶瓷內墻板（23）還設置有第二隔離支撐件（26），所述第二隔離支撐件（26）設置于所述第二密封件（25）靠近所述裝飾層（21）的一側，于所述第二隔離支撐件（26）遠離所述第二密封件（25）的一側灌注密封膠。

9.根據權利要求4-8任一項所述裝配式衛生間結構，其特征在于，所述裝配式衛生間結構還包括發泡陶瓷防水吊頂（7），所述發泡陶瓷防水吊頂（7）設有：若干發泡陶瓷頂板（71）、連接件（72）、若干金屬龍骨（73）和若干吊桿（74）；

10.根據權利要求9所述裝配式衛生間結構，其特征在于，所述裝配式衛生間結構還包括：相鄰兩個所述發泡陶瓷外墻板（22）之間通過榫卯連接。

技術總結
本發明公開了一種裝配式衛生間結構，涉及裝配式建筑技術領域，解決了現有衛生間防水工藝程序復雜、安裝技術要求高的問題，所述裝配式衛生間結構包括：發泡陶瓷防水底盤、集成裝飾層的發泡陶瓷隔墻以及發泡陶瓷防水吊頂；發泡陶瓷防水底盤包括：若干個第一發泡陶瓷底板和若干個第二發泡陶瓷底板，第一發泡陶瓷底板的長度方向和第二發泡陶瓷底板的長度方向垂直。本方案對發泡陶瓷防水底盤采用上下錯縫的方式，避免上層的拼接縫直接和下層拼接縫直接上下對齊，增強了衛生間防水性能，同時也簡化了施工工序，降低了對施工人員的技術要求。

技術研發人員：況陽,涂虎強,謝黎波
受保護的技術使用者：江西宜業尚品新材料有限公司
技術研發日：
技術公布日：2025/4/28
