本發明屬于施工安全防護設備，具體的說是一種高層建筑施工防護裝置及防護方法。

背景技術：

1、在建筑施工工藝中，始終堅持著安全第一的生產方針，其中人員安全防護作為施工安全三要素的首要位置，直接關系到施工人員的生命安全和身體健康，是保障施工順利進行和工程質量的基礎。

2、在高層建筑施工防護工藝中，建筑防墜網是用于防止人、物墜落，或用來避免、減輕墜落物撞擊傷害的防護設備之一，由于其造價成本低、安全防護效果好，因此是建筑施工行業中，較為常用的安全防護設備之一，在搭建建筑防墜網時，通常需要搭配鋼立柱、定位鋼絲等，將建筑防墜網搭設在建筑外側需要進行防護的區域，以實現對人或物的攔截，在常規搭建時，建筑防墜網通常的邊緣通常需要固定在鋼立柱上，且構成建筑防墜網的網體結構，不僅抗拉強度較高，而且彈性較差，在攔截人或物時，雖然能夠增大對人或物的攔截效果，降低網體破裂的幾率，但是同樣會導致人員墜落時的沖擊力較大，同時人與物同時墜落時，還容易因人與物的碰撞，而產生二次傷害。

3、相關技術中公開了一種高層建筑外墻施工安全防護設備，申請號：cn2024115589347，該方案通過將支撐網與攔截網進行雙層防護，并通過緩沖結構對攔截網進行緩沖，避免施工人員墜落到防護網上時掉落的沖擊力，沖壞防護網，使得防護失效；并且將攔截網設置為活動性，并且在緩沖機構的作用下對人體進行保護，避免人體在墜落時的得不到良好的緩沖，對人體尤其是內臟造成損傷，同時通過調整支撐網與攔截網的網孔比例，實現人與物的分離，進而降低人與物的二次碰撞幾率，然而在實際模擬實驗過程中發現，雖然調節攔截網的網孔大小，可以對碎石等進行過濾，但是由于掉落的碎石體積并不固定，因而使得體積較大的碎石并不方便通過攔截網，且支撐網攔截的碎石位于攔截網下方，當人員墜落時，攔截網與支撐網在沖擊力作用下重合時，仍會導致人與支撐網上的碎石產生碰撞，因此使得防護網的防護效果并不理想。

4、鑒于此，本發明提出了一種高層建筑施工防護裝置及防護方法，用于解決上述技術問題。

技術實現思路

1、為了彌補現有技術的不足，解決上述技術問題，本發明提出了一種高層建筑施工防護裝置及防護方法。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種高層建筑施工防護裝置，包括支撐網、攔截網和立柱；

3、所述立柱復數設計，所述立柱固定安裝在建筑外立面上，所述支撐網與攔截網均固定安裝在立柱之間；

4、還包括緩沖分流機構，所述緩沖分流機構安裝在支撐網與攔截網上，所述緩沖分流機構用于對墜落的人或物進行緩沖、分流；

5、所述緩沖分流機構包括：

6、彈性體，所述支撐網與攔截網邊緣固定連接，所述支撐網與攔截網間隙中部安裝有均勻分布的彈性體，所述攔截網在彈性體的支撐下呈弧形設計；

7、連接網片，所述支撐網與攔截網邊緣共同固定安裝有連接網片，所述連接網片與立柱通過繩索綁扎固定，所述連接網片上開設有清理槽；

8、分流網片和遮擋網片，所述連接網片上固定安裝有分流網片和遮擋網片，所述分流網片與遮擋網片均傾斜設置，且遮擋網片位于分流網片上方，所述遮擋網片網孔小于分流網片的網孔；

9、貫穿槽，所述遮擋網片靠近攔截網一端開設有均勻分布的貫穿槽。

10、進一步的，所述攔截網上開設有分流槽，所述分流槽位于分流網片與遮擋網片之間，所述攔截網上安裝有網板，所述網板一端轉動安裝在攔截網上，另一端通過彈性帶與攔截網彈性連接，初始狀態下所述網板封堵分流槽。

11、進一步的，所述支撐網上固定安裝有連接架，所述彈性體為長方形的彈性鋼片，所述連接架上開設有卡槽，所述卡槽用于對彈性體兩端進行限位。

12、進一步的，所述連接架兩端均開設有操作槽，所述操作槽與卡槽均導通設計，且多個卡槽沿操作槽長度方向均勻排列。

13、進一步的，所述彈性體上表面固定安裝有擋板，所述擋板均采用彈性鋼片制成，所述擋板表面固定安裝有海綿層，當所述彈性體彎折后，擋板與攔截網貼合。

14、進一步的，所述彈性體彎折前長度大于擋板的長度。

15、進一步的，所述連接架中部開設有脫離槽，所述脫離槽位于彈性體下方。

16、進一步的，所述彈性體與攔截網之間固定安裝有緩沖彈簧，所述攔截網上固定安裝有拉繩，所述彈性體與擋板上共同開設有貫穿孔，所述拉繩通過貫穿孔、脫離槽延伸至支撐網下方。

17、進一步的，所述拉繩上鑲嵌安裝有均勻分布的掛環，所述掛環用于增強拉繩的攀爬便捷性。

18、一種高層建筑施工防護方法，該方法包括以下步驟：

19、s1：將立柱通過螺栓固定安裝在建筑的外立面上，隨后將支撐網與攔截網由折疊狀態打開；

20、s2：將連接網片以及支撐網兩端通過卡扣固定安裝在立柱上，進而對支撐網兩端產生拉扯，致使支撐網繃緊、分流網片與遮擋網片展開；

21、s3：手動沿操作槽拉扯彈性體兩端，致使彈性體彎折，隨后將彈性體兩端插入卡槽內，在彈性作用下，促使攔截網向上彎折；

22、s4：人或物掉落在攔截網上時，沿攔截網弧面滑動，經由分流網片篩分后，小體積碎石越過分流網片，大體積碎石則與人一同掉落至支撐網上；

23、s5：工作人員手動拉扯拉繩，促使攔截網壓迫彈性體，在松開對拉繩的壓制后，促使停留在攔截網上的碎石運動，進而實現對攔截網的清理。

24、本發明的有益效果如下：

25、1.本發明所述的一種高層建筑施工防護裝置及防護方法，通過設置緩沖分流組件，一方面利用支撐網、彈性體和攔截網形成的三重緩沖結構對人或物墜落時的沖擊進行抵消，配合攔截網弧面引導人或物滾動的方式，有效的消除人或物墜落時的產生的反沖擊力，另一方面由于人或物的滾動，配合遮擋網片的遮擋，致使用于承接人或物的表面存在物體的幾率較小，因此在人員墜落時，有效的避免人員與承接面上物體產生直接碰撞，同時人員掉落在攔截網上后，很快便滾動至遮擋網片下方，還能降低后續墜石等物體，對攔截網上人員造成二次傷害的幾率，進而增強對墜落人員的安全防護效果。

26、2.本發明所述的一種高層建筑施工防護裝置及防護方法，通過拉扯拉繩，促使攔截網壓迫緩沖彈簧，而后當拉繩被松開時，在彈性作用下，攔截網復位時，使得攔截網上停留的碎石滾動，便于對攔截網的清理，而當發生較為明顯的墜落事件后，工作人員還能通過攀爬拉繩的方式，進入支撐網，進而對支撐網上大體積物體進行清理，增強防護裝置的使用效果。

技術特征：

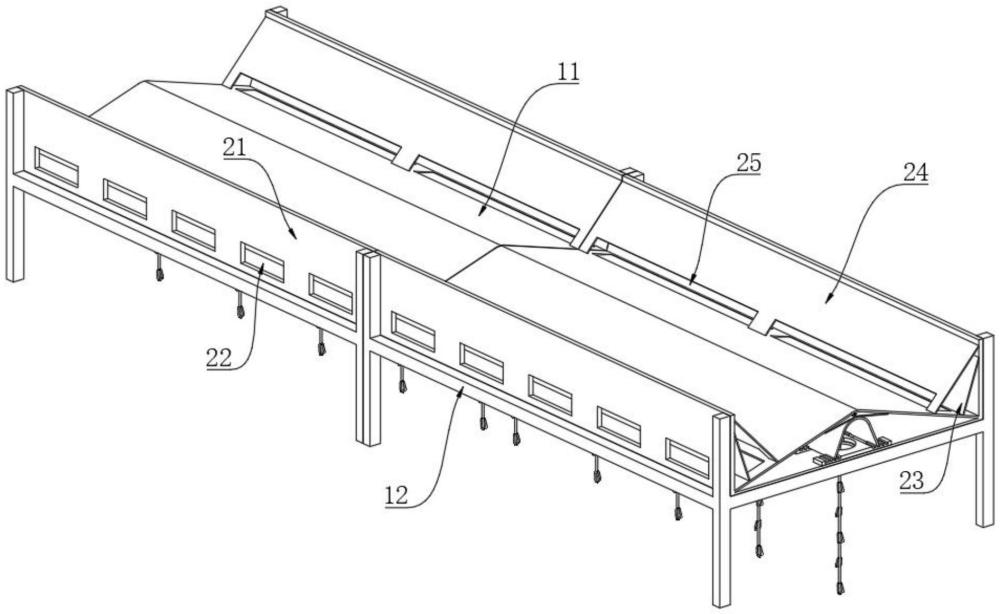

1.一種高層建筑施工防護裝置，包括支撐網(1)、攔截網(11)和立柱(12)；

2.根據權利要求1所述的一種高層建筑施工防護裝置，其特征在于：所述攔截網(11)上開設有分流槽(26)，所述分流槽(26)位于分流網片(23)與遮擋網片(24)之間，所述攔截網(11)上安裝有網板(3)，所述網板(3)一端轉動安裝在攔截網(11)上，另一端通過彈性帶(31)與攔截網(11)彈性連接，初始狀態下所述網板(3)封堵分流槽(26)。

3.根據權利要求2所述的一種高層建筑施工防護裝置，其特征在于：所述支撐網(1)上固定安裝有連接架(4)，所述彈性體(2)為長方形的彈性鋼片，所述連接架(4)上開設有卡槽(41)，所述卡槽(41)用于對彈性體(2)兩端進行限位。

4.根據權利要求3所述的一種高層建筑施工防護裝置，其特征在于：所述連接架(4)兩端均開設有操作槽(42)，所述操作槽(42)與卡槽(41)均導通設計，且多個卡槽(41)沿操作槽(42)長度方向均勻排列。

5.根據權利要求4所述的一種高層建筑施工防護裝置，其特征在于：所述彈性體(2)上表面固定安裝有擋板(43)，所述擋板(43)均采用彈性鋼片制成，所述擋板(43)表面固定安裝有海綿層(44)，當所述彈性體(2)彎折后，擋板(43)與攔截網(11)貼合。

6.根據權利要求5所述的一種高層建筑施工防護裝置，其特征在于：所述彈性體(2)彎折前長度大于擋板(43)的長度。

7.根據權利要求6所述的一種高層建筑施工防護裝置，其特征在于：所述連接架(4)中部開設有脫離槽(5)，所述脫離槽(5)位于彈性體(2)下方。

8.根據權利要求7所述的一種高層建筑施工防護裝置，其特征在于：所述彈性體(2)與攔截網(11)之間固定安裝有緩沖彈簧(51)，所述攔截網(11)上固定安裝有拉繩(52)，所述彈性體(2)與擋板(43)上共同開設有貫穿孔(53)，所述拉繩(52)通過貫穿孔(53)、脫離槽(5)延伸至支撐網(1)下方。

9.根據權利要求8所述的一種高層建筑施工防護裝置，其特征在于：所述拉繩(52)上鑲嵌安裝有均勻分布的掛環(54)，所述掛環(54)用于增強拉繩(52)的攀爬便捷性。

10.一種高層建筑施工防護方法，其特征在于：該方法適用于權利要求9所述的一種高層建筑施工防護裝置，該方法包括以下步驟：

技術總結
本發明屬于施工安全防護設備技術領域，具體的說是一種高層建筑施工防護裝置及防護方法，本發明通過設置緩沖分流組件，一方面利用支撐網、彈性體和攔截網形成的三重緩沖結構對人或物墜落時的沖擊進行抵消，配合攔截網弧面引導人或物滾動的方式，有效的消除人或物墜落時的產生的反沖擊力，另一方面由于人或物的滾動，配合遮擋網片的遮擋，致使用于承接人或物的表面存在物體的幾率較小，因此在人員墜落時，有效的避免人員與承接面上物體產生直接碰撞，同時人員掉落在攔截網上后，很快便滾動至遮擋網片下方，還能降低后續墜石等物體，對攔截網上人員造成二次傷害的幾率，進而增強對墜落人員的安全防護效果。

技術研發人員：楊建華
受保護的技術使用者：濱州市沾化區宇華建筑工程有限公司
技術研發日：
技術公布日：2025/4/28
