本發明涉及建筑施工,尤其涉及一種多功能鋼網架施工裝置及其施工方法。
背景技術:
1、隨著建筑行業的蓬勃發展,越來越多的大型廠房建筑中采用了鋼網架構造進行支撐,鋼網架在現場進行拼裝時難以保證安裝質量,尤其是鋼網架上的球鉸的定位以及安裝,由于鋼網架是安裝在砌體結構上的,在需要調節球鉸的安裝標高時,傳統施工做法是在鋼網架與砌體結構之間支設多個千斤頂,但是由于鋼網架與砌體結構之間的空間狹窄,千斤頂的安裝非常困難,甚至需要借助大型吊具將鋼網架抬起,施工效率低下,另外,由于球鉸的安裝高度較高,球鉸的安裝多采用仰焊的施工方式,仰焊最難保證安裝質量。
技術實現思路
1、本發明的目的在于克服現有技術的缺陷,提供多功能鋼網架施工裝置及其施工方法,便于調節鋼網架的安裝高度,同時還可以讓施工人員在安裝球鉸時采用平焊,提高了施工質量。

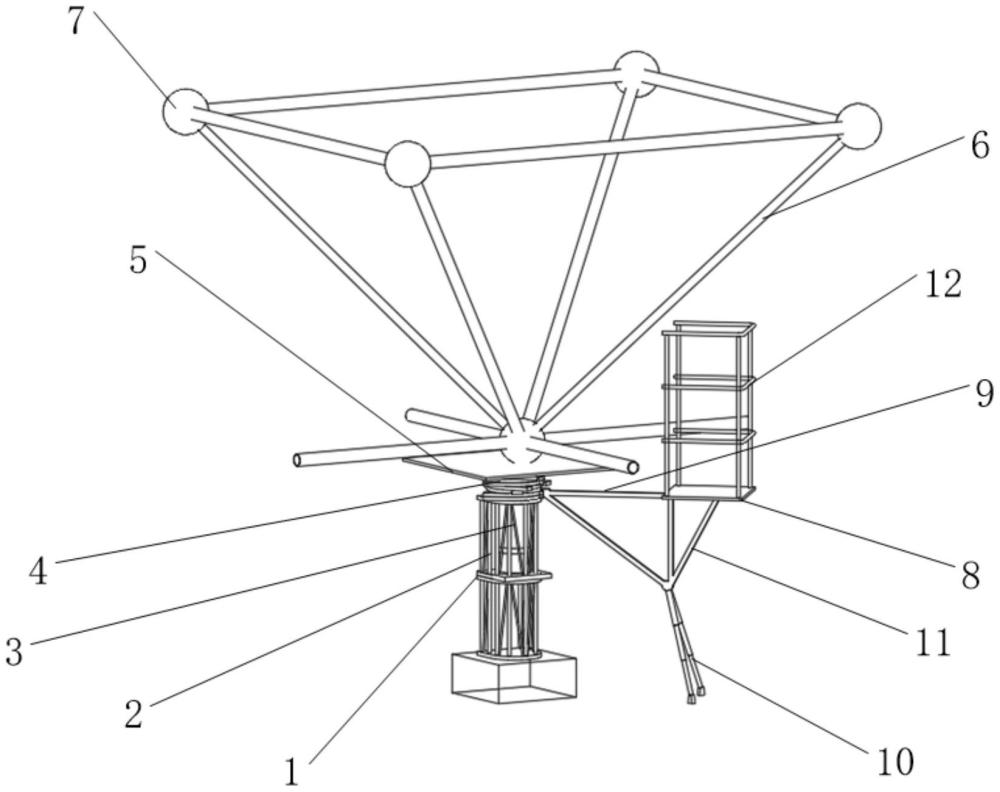

2、為實現上述目的,本發明采用的技術方案為多功能鋼網架施工裝置,包括底板、支撐筒、抬升裝置和架空平臺,其中:所述抬升裝置可拆卸地連接于所述底板上并用于調節鋼網架的安裝高度;所述支撐筒高度可調地固定于所述底板上,用于在所述鋼網架被抬升就位后支撐所述鋼網架,所述支撐筒的內部形成供所述抬升裝置容置的安裝空間,所述支撐筒的頂端開設有供所述抬升裝置伸出的伸出口,所述支撐筒的一側開設有供放入和取出所述抬升裝置的取放口,所述支撐筒的頂部四周間隔連接有至少一個連接耳;所述架空平臺用于供人員安裝所述鋼網架上的球鉸,所述架空平臺的一側選擇性地可拆卸連接至多個所述連接耳。
3、本發明多功能鋼網架施工裝置進一步的改進在于,所述支撐筒包括固定筒以及疊放在所述固定筒頂端以調節所述支撐筒整體高度的多個活動筒,所述固定筒和所述活動筒的橫截面均呈u型,所述固定筒的u型開口形成為所述取放口,每個所述活動筒的外周均連接有至少一個所述連接耳,且所述活動筒在所述固定筒上的疊放方向可調。
4、本發明多功能鋼網架施工裝置進一步的改進在于,所述架空平臺的底部連接有用于支撐至地面的支撐桿,所述架空平臺的一側連接有連接桿,所述連接桿與所述連接耳可拆卸連接。
5、本發明多功能鋼網架施工裝置進一步的改進在于,所述連接桿相對遠離所述架空平臺的一端的底部連接有用于卡接至所述連接耳的倒u型卡。
6、本發明多功能鋼網架施工裝置進一步的改進在于,所述支撐桿為伸縮桿。
7、一種多功能鋼網架的施工方法,包括步驟:
8、步驟1:提供上述的多功能鋼網架施工裝置;
9、步驟2:將鋼網架擱置在支撐筒的頂部;
10、步驟3:啟動抬升裝置將所述鋼網架抬升至設計安裝高度;
11、步驟4:調節所述支撐筒的高度,直到所述支持筒支撐在所述鋼網架的底部;
12、步驟5:收縮所述抬升裝置,并將所述抬升裝置從所述支持筒的取放口取出;
13、步驟6:將架空平臺與正對待安裝球鉸位置的連接耳連接;
14、步驟7:提供爬梯,將所述爬梯架設至所述架空平臺,由施工人員通過所述爬梯進入所述架空平臺平焊球鉸。
15、與現有技術相比,本發明的優勢在于:
16、1.通過設置支撐筒,便于抬升裝置的安拆周轉,同時不影響抬升裝置的頂升。
17、2.通過設置架空平臺,便于施工人員站在所述架空平臺上對球鉸進行平焊焊接。
1.一種多功能鋼網架施工裝置,其特征在于,包括底板、支撐筒、抬升裝置和架空平臺,其中:所述抬升裝置可拆卸地連接于所述底板上并用于調節鋼網架的安裝高度;所述支撐筒高度可調地固定于所述底板上,用于在所述鋼網架被抬升就位后支撐所述鋼網架,所述支撐筒的內部形成供所述抬升裝置容置的安裝空間,所述支撐筒的頂端開設有供所述抬升裝置伸出的伸出口,所述支撐筒的一側開設有供放入和取出所述抬升裝置的取放口,所述支撐筒的頂部四周間隔連接有至少一個連接耳;所述架空平臺用于供人員安裝所述鋼網架上的球鉸,所述架空平臺的一側選擇性地可拆卸連接至多個所述連接耳。
2.如權利要求1所述的多功能鋼網架施工裝置,其特征在于,所述支撐筒包括固定筒以及疊放在所述固定筒頂端以調節所述支撐筒整體高度的多個活動筒,所述固定筒和所述活動筒的橫截面均呈u型,所述固定筒的u型開口形成為所述取放口,每個所述活動筒的外周均連接有至少一個所述連接耳,且所述活動筒在所述固定筒上的疊放方向可調。
3.如權利要求1所述的多功能鋼網架施工裝置,其特征在于,所述架空平臺的底部連接有用于支撐至地面的支撐桿,所述架空平臺的一側連接有連接桿,所述連接桿與所述連接耳可拆卸連接。
4.如權利要求3所述的多功能鋼網架施工裝置,其特征在于,所述連接桿相對遠離所述架空平臺的一端的底部連接有用于卡接至所述連接耳的倒u型卡。
5.如權利要求3所述的多功能鋼網架施工裝置,其特征在于,所述支撐桿為伸縮桿。
6.一種多功能鋼網架的施工方法,其特征在于,包括步驟:
