本發明屬于消能減震，特別涉及一種免預應力多級受力自復位旋轉粘滯阻尼器。

背景技術：

1、粘滯阻尼器是一種重要的消能減震裝置，可將地震輸入結構的能量通過阻尼介質耗散，從而起到減輕結構震害、保護人員安全的作用，在土木工程領域應用廣泛且具有良好的發展前景。粘滯阻尼器主要有單出桿式和雙出桿式兩種形式。單出桿粘滯阻尼器的構造簡單，但因其結構缺陷會導致拉壓力不均等，還會發生活塞“頂死”或“真空”現象，影響消能效果。雙出桿粘滯阻尼器通過增設補油和控壓裝置，克服了單出桿阻尼器的不足，但是構造復雜，且阻尼器的空間尺寸較大。近年來，隨著工程抗震理念朝著強調震后可恢復性不斷發展，現有的粘滯阻尼器由于缺少震后自復位機制，已難以適應阻尼器的發展趨勢，亟需進行性能升級。此外，現有的阻尼器多只具有單級受力性能，缺乏應對較強地震時的剛度和耗能補充機制。

技術實現思路

1、本發明的目的是提供一種免預應力多級受力自復位旋轉粘滯阻尼器，具有對稱的受拉和受壓性能，能夠實現震后自復位，有助于進一步提升工程結構的抗震性能。

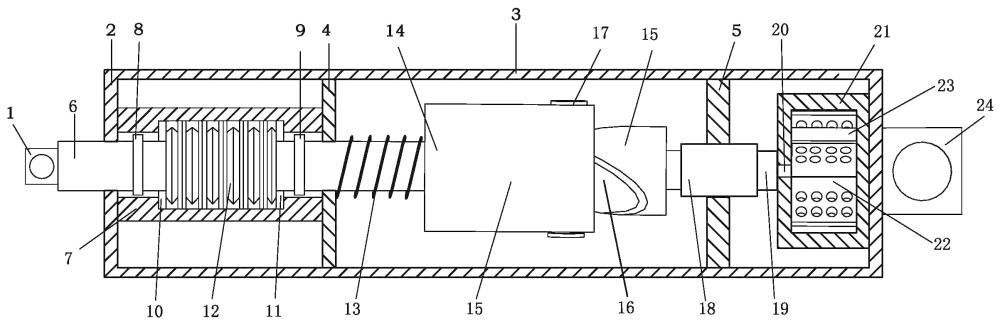

2、本發明為實現上述目的，采用以下技術方案：一種免預應力多級受力自復位旋轉粘滯阻尼器，包括內設腔體的外套筒、可沿外套筒軸線方向作直線運動的導桿和套設在導桿外的一級彈簧，所述外套筒內設置有第一隔板和第二隔板將腔體分隔為第一空腔、第二空腔和第三空腔，所述第一空腔內對應導桿設置有二級受力機構，所述第二空腔內設置有旋轉轉換機構，所述第三空腔內設置有旋轉粘滯消能機構，所述導桿穿過外套筒和第一隔板并與旋轉轉換機構固定連接，所述一級彈簧一端與第一隔板連接，另一端與旋轉轉換機構連接，所述旋轉轉換機構用于將導桿的直線運動轉化為旋轉運動輸出，所述旋轉粘滯消能機構用于耗散其輸入端因旋轉運動產生的能量。

3、與現有技術相比，本發明的有益效果在于：

4、1.相較于單出桿式粘滯阻尼器，本發明避免了“頂死”和“真空”現象，具有對稱的受拉和受壓性能；相較于雙出桿式粘滯阻尼器，本發明無需設置補油和控壓裝置即可實現對稱的受拉和受壓性能，在構造簡易、空間尺寸等方面具有優勢。

5、2.相較于傳統的粘滯阻尼器，本發明具有震后自復位功能，可幫助工程結構在地震后恢復原位，同時，無需施加預應力，也不存在預應力損失問題。

6、3.通過設置二級受力結構，使阻尼器具有多級受力性能；在遭遇小震或振動較輕時，僅旋轉粘滯消能機構工作，耗散地震輸入的能量；在遭遇大震或振動較強時，被激活的二級受力結構可進一步提升阻尼器的剛度和耗能能力。

7、作為本發明技術方案的進一步改進，所述二級受力機構包括內設環形凹槽的變截面筒體、依次套設在導桿外周的左推板、左擋板、二級彈簧、右擋板和右推板，所述左推板和右推板固定在導桿上并可在變截面筒體內穿行，所述環形凹槽用于容納左擋板、二級彈簧和右擋板，所述左擋板、二級彈簧和右擋板可相對于導桿滑動，所述左擋板左側與環形凹槽內壁接觸，右側與二級彈簧左端抵觸，所述右擋板左側與二級彈簧右端抵觸，右側與環形凹槽內壁抵觸。與導桿和外套筒同軸設置的變截面筒體，可最大利用化第一腔體的空間，還能限定導桿、左擋板、二級彈簧和右擋板始終沿外套筒軸線方向運動，保證二級彈簧發揮最大效用。

8、作為本發明技術方案的進一步改進，所述一級彈簧為普通彈簧，所述二級彈簧為環形彈簧。采用普通彈簧作為一級彈簧，以較低的成本實現高可靠性的一級受力結構，選用環形彈簧作為二級彈簧，其受力時內部外圓環和內圓環配合圓錐面發生相對滑動，接觸表面產生較大摩擦力，可進一步補充旋轉粘滯消能機構的耗能能力。

9、作為本發明技術方案的進一步改進，所述環形凹槽的長度為二級彈簧的長度與左擋板、右擋板的厚度之和。可保證初始狀態下，二級受力機構處于未激活狀態，一級彈簧首先受力工作協助導桿實現復位功能。

10、作為本發明技術方案的進一步改進，所述二級彈簧在自由長度狀態下，所述左擋板與左推板之間、右擋板與右推板之間均留有間距。該間距決定了二級受力結構何時開始工作，可根據受力要求靈活限定。

11、作為本發明技術方案的進一步改進，所述旋轉轉換機構包括轉筒和與導桿端部連接的開口圓筒，所述開口圓筒的開口處設置有若干t型銷栓，所述轉筒外周開設有s型凹槽，若干所述t型銷栓端部均伸入s型凹槽內并與其內壁滑動連接，所述轉筒端部通過大轉軸與旋轉粘滯消能機構同軸設置，所述大轉軸可轉動地設置在支承套筒內，所述支承套筒穿過第二擋板并與其固定連接。同軸配合設置的開口圓筒和轉筒可保證阻尼器承受軸力作用時的穩定性，s型凹槽與t型銷栓配合相對滑動，可保證直線運行轉為旋轉運動的流暢性。

12、作為本發明技術方案的進一步改進，所述旋轉粘滯消能機構包括小轉軸和密封筒，所述小轉軸輸入端與旋轉轉換機構同軸設置，輸出端外周設置有若干槳板，所述槳板上布滿節流孔，所述密封筒可容納若干槳板且裝滿粘滯阻尼介質。阻尼介質由于自身的粘滯性在穿過槳板上的節流孔時會遇到阻力，使得外部輸入能量被耗散。

13、作為本發明技術方案的進一步改進，若干所述槳板呈輪式排列在小轉軸外周，所述槳板外邊緣設置密封條，所述密封條外側與密封筒內壁貼合。圍堵了縫隙，防止阻尼介質從槳板外邊緣流失，維持其阻尼性能并提高旋轉粘滯消能機構的耗能量，從而提高阻尼器整體的耗能效果。

14、作為本發明技術方案的進一步改進，所述節流孔為圓形結構。可確保節流孔高精度的節流效果和便捷的加工性。

15、作為本發明技術方案的進一步改進，所述導桿朝外的一端設置有第一連接件，所述外套筒遠離第一連接件的一端設置有第二連接件。可實現阻尼器與工程結構的快速固定。

技術特征：

1.一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，包括內設腔體的外套筒、可沿外套筒軸線方向作直線運動的導桿和套設在導桿外的一級彈簧，所述外套筒內設置有第一隔板和第二隔板將腔體分隔為第一空腔、第二空腔和第三空腔，所述第一空腔內對應導桿設置有二級受力機構，所述第二空腔內設置有旋轉轉換機構，所述第三空腔內設置有旋轉粘滯消能機構，所述導桿穿過外套筒和第一隔板并與旋轉轉換機構固定連接，所述一級彈簧一端與第一隔板連接，另一端與旋轉轉換機構連接，所述旋轉轉換機構用于將導桿的直線運動轉化為旋轉運動輸出，所述旋轉粘滯消能機構用于耗散其輸入端因旋轉運動產生的能量。

2.根據權利要求1所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述二級受力機構包括內設環形凹槽的變截面筒體、依次套設在導桿外周的左推板、左擋板、二級彈簧、右擋板和右推板，所述左推板和右推板固定在導桿上并可在變截面筒體內穿行，所述環形凹槽用于容納左擋板、二級彈簧和右擋板，所述左擋板、二級彈簧和右擋板可相對于導桿滑動，所述左擋板左側與環形凹槽內壁接觸，右側與二級彈簧左端抵觸，所述右擋板左側與二級彈簧右端抵觸，右側與環形凹槽內壁抵觸。

3.根據權利要求2所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述一級彈簧為普通彈簧，所述二級彈簧為環形彈簧。

4.根據權利要求2所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述環形凹槽的長度為二級彈簧的長度與左擋板、右擋板的厚度之和。

5.根據權利要求2所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述二級彈簧在自由長度狀態下，所述左擋板與左推板之間、右擋板與右推板之間均留有間距。

6.根據權利要求1所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述旋轉轉換機構包括轉筒和與導桿端部連接的開口圓筒，所述開口圓筒的開口處設置有若干t型銷栓，所述轉筒外周開設有s型凹槽，若干所述t型銷栓端部均伸入s型凹槽內并與其內壁滑動連接，所述轉筒端部通過大轉軸與旋轉粘滯消能機構同軸設置，所述大轉軸可轉動地設置在支承套筒內，所述支承套筒穿過第二擋板并與其固定連接。

7.根據權利要求1所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述旋轉粘滯消能機構包括小轉軸和密封筒，所述小轉軸輸入端與旋轉轉換機構同軸設置，輸出端外周設置有若干片槳板，所述槳板上布設若干節流孔，所述密封筒可容納若干片槳板且裝滿粘滯阻尼介質。

8.根據權利要求7所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，若干片所述槳板呈輪式排列在小轉軸外周，所述槳板外邊緣設置密封條，所述密封條外側與密封筒內壁貼合。

9.根據權利要求7所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述節流孔為圓形結構。

10.根據權利要求1-9任一項所述的一種免預應力多級受力自復位旋轉粘滯阻尼器，其特征在于，所述導桿朝外的一端設置有第一連接件，所述外套筒遠離第一連接件的一端設置有第二連接件。

技術總結
本發明公開了消能減震領域內一種免預應力多級受力自復位旋轉粘滯阻尼器，包括內設腔體的外套筒、可沿外套筒軸線方向作直線運動的導桿和套設在導桿外的一級彈簧，外套筒內設置有第一隔板和第二隔板將腔體分隔為第一空腔、第二空腔和第三空腔，第一空腔內對應導桿設置有二級受力機構，第二空腔內設置有旋轉轉換機構，第三空腔內設置有旋轉粘滯消能機構，導桿穿過外套筒和第一隔板并與旋轉轉換機構固定連接，一級彈簧一端與第一隔板連接，另一端與旋轉轉換機構連接，旋轉轉換機構用于將導桿的直線運動轉化為旋轉運動輸出，旋轉粘滯消能機構用于耗散其輸入端因旋轉運動產生的能量。本發明具有對稱的受拉和受壓性能，能夠實現震后自復位。

技術研發人員：池沛,王茂萍,王蓓蓓,楊哲聞,姚乙寧,高明,詹輔慶,閆傲
受保護的技術使用者：揚州大學
技術研發日：
技術公布日：2025/4/28
