本技術涉及地面裝修的，尤其是涉及一種模塊化地面裝飾結構。

背景技術：

1、房屋地面裝飾的用途和好處多種多樣，不僅關乎美觀性，還涉及到實用性、耐用性以及對居住者身心健康的影響。

2、現有的裝配式地面裝飾工藝通常遵循以下步驟：首先，在地面上牢固安裝地腳，以確保基礎的穩定性和承重能力；隨后，將精心挑選的裝飾地板粘接于這些地腳之上，以營造出美觀且耐用的地面表層；與此同時，水電管路被巧妙地鋪設在裝飾地板的下方。

3、針對上述中的相關技術，在維修損壞的水電管路時，由于裝飾地板與地腳粘接緊密，拆卸過程既耗時又費力，從而存在有裝飾地板拆卸效率低的缺陷。

技術實現思路

1、為了提高裝飾地板的拆卸效率，本技術提供一種模塊化地面裝飾結構。

2、本技術提供的一種模塊化地面裝飾結構采用如下技術方案：

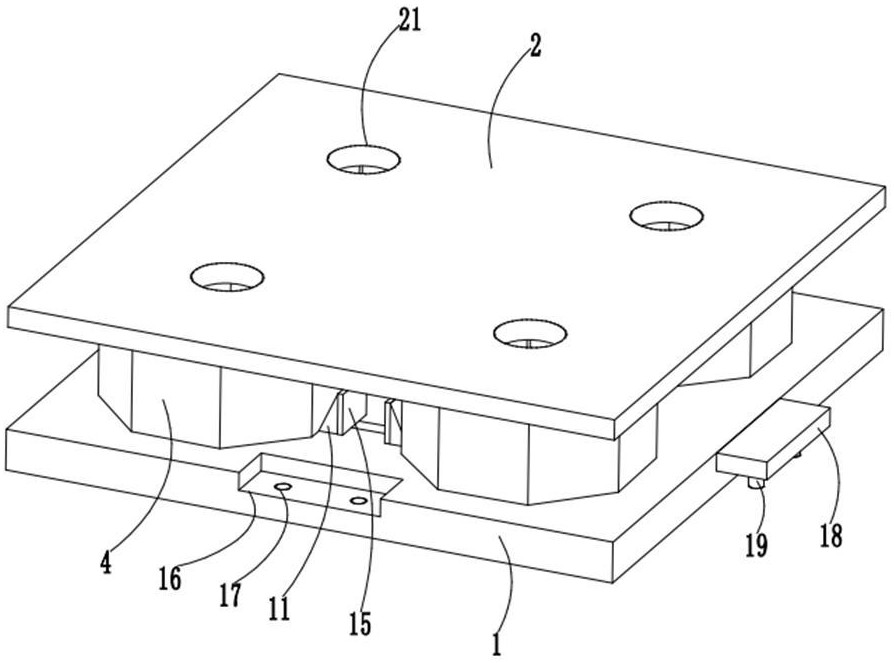

3、一種模塊化地面裝飾結構，包括底板和上板，底板的上表面固設有多個第一支撐管，多個第一支撐管呈陣列排布，上板面向底板的一側固設有多個第二支撐管，第一支撐管和第二支撐管插接適配且一一對應，上板貫穿開設有多個第一避讓槽，第一避讓槽和第二支撐管相連通且一一對應，第一支撐管內固設有支撐板，第一支撐管側壁貫穿開設有第二避讓槽，支撐板上滑動連接有卡桿，卡桿的一端伸至第二避讓槽內，第二支撐管內壁開設有卡槽，卡桿和卡槽卡接適配，第一支撐管內部設置有移動板，移動板處于支撐板的上方，移動板和第一支撐管滑動連接，在移動板和支撐板之間設置有能夠帶動卡桿移動的移動組件，移動組件和移動板連接，且移動板的移動為移動組件提供動力，第一支撐管處設置有能夠固定移動板的固定組件。

4、通過采用上述技術方案，首先，將底板平穩鋪設于地面，第一支撐管處于底板的上方。隨后，在底板之上鋪設水電管路，確保管路位于相鄰的第一支撐管之間。水電管路鋪設完畢后，移動上板至預定位置，使第二支撐管與第一支撐管精確對齊。接著，向下按壓上板，促使第一支撐管逐步滑入第二支撐管內，直至第二支撐管的端部與底板緊密接觸。此時，解除固定組件對上板的鎖定，移動板向底板方向移動，為移動組件提供必要的驅動力。移動組件隨即帶動卡桿移動，直至其一端穩固卡入卡槽內，從而實現第一支撐管與第二支撐管的牢固卡接固定。若需維修水電管路，首先，通過第一避讓槽向上移動移動板，此過程中移動板繼續為移動組件提供動力，驅動卡桿向第一支撐管內移動直至與卡槽完全脫離。隨后，再次利用固定組件鎖定移動板位置。此時，可輕松取下上板，直接對水電管路進行維修作業，無需繁瑣地清理粘膠，節省了時間，提搞了裝飾地板的拆卸效率。

5、可選的，所述支撐板上表面開設有第一滑槽，支撐板在第一滑槽內滑動連接有第一滑塊，第一滑塊的上表面和卡桿固定連接。

6、通過采用上述技術方案，卡桿移動的過程中，卡桿帶動第一滑塊在第一滑槽內移動，第一滑塊和第一滑槽的設置，實現了卡桿和支撐板的滑動連接。

7、可選的，所述移動組件包括移動桿和第一彈簧，移動桿的一端和移動板鉸接，移動桿遠離移動板的一端和卡桿的一端鉸接，第一彈簧固設于移動板和支撐板之間。

8、通過采用上述技術方案，在固定組件對移動板進行固定時，第一彈簧處于拉伸狀態，在固定組件解除對移動板的固定后，第一彈簧進行收縮，帶動移動板朝向支撐板方向移動，移動板帶動移動桿移動，移動桿帶動卡桿沿第一滑槽的長度方向進行移動，從而移動組件實現了帶動卡桿移動的功能。

9、可選的，所述第一支撐管的相對兩側壁沿豎直方向開設有第二滑槽，第一支撐管在第二滑槽內滑動連接有第二滑塊，第二滑塊面向第一支撐管內部一側和移動板固定連接。

10、通過采用上述技術方案，移動板移動的過程中，移動板帶動第二滑塊在第二滑槽內移動，第二滑塊和第二滑槽的設置，實現了移動板和第一支撐管的滑動連接，同時為移動板移動起到引導作用，使得移動板不易在第一支撐管內發生轉動。

11、可選的，所述第一支撐管側壁貫穿開設有第三避讓槽，支撐板貫穿開設有第四避讓槽，移動板貫穿開設有第五避讓槽，固定組件包括第一推桿和第二推桿，第一推桿設置在第三避讓槽處，第一推桿和第一支撐管滑動連接，第一推桿處于支撐板的下方，第二推桿的一端和第一推桿處于第一支撐管內部的一端固定連接，第二推桿遠離第一推桿的一端穿過第四避讓槽和移動板抵接，第二推桿和第五避讓槽插接適配，第一推桿遠離第二推桿的一端設置為斜面。

12、通過采用上述技術方案，在第二推桿上端和移動板面向支撐板一側抵接時，第一彈簧處于壓縮狀態，使得移動板不易朝向支撐板方向移動，在第二支撐管向下移動的過程中，第二支撐管端部側壁首先和第一推桿的斜面接觸，并推動第一推桿朝向第一支撐管內移動，第一推桿帶動第二推桿移動，在第二支撐管端部和底板抵接后，第二推桿和第五避讓槽對齊，第一彈簧進行收縮，使得移動板朝向支撐板方向移動，從而固定組件實現了對移動板的固定作用。

13、可選的，所述第一推桿和第二推桿均設置有兩個且一一對應，在兩個第二推桿之間固設有第二彈簧。

14、通過采用上述技術方案，第一推桿朝向第一支撐管內移動的過程中，第一推桿帶動第二推桿移動，第二彈簧進行壓縮，在朝上移動移動板后，再將上板朝向遠離底板方向移動，第二彈簧逐步釋放彈力，推動兩個第二推桿相遠離移動，第二推桿帶動第一推桿移動，同時第二推桿的上端和第五避讓槽錯位，并再次和移動板面向支撐板的一側抵接，使得移動板不易朝向支撐板方向移動，從而第二彈簧的設置，為第二推桿相遠離移動提供了便利。

15、可選的，所述移動板背離支撐板的一側固設有拉環。

16、通過采用上述技術方案，拉環的設置，為工作人員向上移動移動板提供了便利。

17、可選的，相鄰所述第一支撐管之間設置有兩個夾板，夾板和底板滑動連接，底板在夾板處開設有第三滑槽，底板在第三滑槽內滑動連接有兩個第三滑塊，第三滑塊上表面和夾板固定連接且一一對應，在兩個第三滑塊之間固設有第三彈簧，兩個夾板相背一側均設置為斜面。

18、通過采用上述技術方案，水電管路從兩個夾板之間穿過，在第二支撐管朝向底板方向移動的過程中，第二支撐管端部側壁首先和夾板的斜面接觸，并推動兩個夾板相向移動，夾板完成對水電管路的夾持固定，使得水電管路不易在底板上隨意移動。

19、可選的，所述夾板面向水電管路的一側固設有彈性墊。

20、通過采用上述技術方案，彈性墊起到緩沖作用，使得水電管路不易損壞。

21、可選的，所述底板上表面的相鄰兩側開設有卡接槽，底板在卡接槽處貫穿開設有卡接孔，底板的相鄰兩側固設有卡接板，卡接板和卡接槽不在底板的同側，卡接板和卡接槽卡接適配，卡接板一側固設有卡接桿，卡接桿和卡接孔插接適配。

22、通過采用上述技術方案，在鋪設底板的過程中，在將第一個底板鋪設完成后，鋪設第二塊底板的過程中，首先將第二塊底板一側的卡接板和第一塊底板上的一個卡接槽對齊，同時卡接桿和卡接孔對齊，朝向下方按壓第二塊底板，卡接板卡接至卡接槽內，且卡接桿插接至卡接孔內，實現兩個底板的連接，使得相鄰底板之間不易相互錯位。

23、綜上所述，本技術包括以下至少一種有益技術效果：

24、1.通過向上移動移動板，驅動移動組件促使卡桿位移，實現卡桿與卡槽的分離，從而解除第一支撐管與第二支撐管之間的卡接固定狀態，隨后，上板上移，使第二支撐管與第一支撐管分離，便于直接對底板下方的水電管路進行維護作業，這種卡接固定的設計簡化了上板的拆卸過程，節省了時間，有效提升了裝飾地板的拆卸效率；

25、2.通過第二滑槽和第二滑塊對移動板的限制，使得移動板不易在第一支撐管內隨意移動；

26、3.通過兩個夾板對水電管路的夾持固定，使得水電管路不易在底板上隨意移動。
