本發明涉及建筑工程隔震，更具體的說是涉及一種用于建筑工程的隔震支座預埋裝置。

背景技術：

1、隔震支座，指的是一種用于建筑和橋梁等結構的裝置，隔震支座通過在結構與地基之間設置隔震層來吸收和耗散地震能量，隔震支座有許多類型，比如橡膠隔震支座、鉛芯橡膠隔震支座、高阻尼橡膠隔震支座和摩擦擺隔震支座等等，隔震支座的減震效果優越，能夠有效減少地震對建筑物的破壞，提高結構的安全性，因此被廣泛應用于學校、醫院、住宅等建筑中，以提高抗震性能。

2、現有的隔震支座通常是使用螺栓與預埋鋼板固定連接，但隔震支座在安裝的時候可能會因為操作不當，而使隔震支座與預埋鋼板的中心處產生偏移，隔震支座偏離會降低隔震系統的有效性，減弱隔震支座對地震力的隔離能力。

技術實現思路

1、有鑒于此，本發明提供了一種用于建筑工程的隔震支座預埋裝置，能夠對隔震支座的位置進行調整和固定,解決因隔震支座偏離而導致的降低隔震系統有效性的問題。

2、為實現上述目的，本發明提供的用于建筑工程的隔震支座預埋裝置，包括預埋組件和固定組件，所述預埋組件包括呈上下對應設置的預埋鋼板二和預埋鋼板一，所述固定組件安裝于預埋鋼板一和預埋鋼板二之間，所述預埋鋼板一和預埋鋼板二兩者相互背對的端面上均設有若干預埋鋼筋；

3、所述固定組件包括限位環和若干限位組件，若干所述限位組件環設于限位環外周并與限位環滑動連接，所述限位組件安裝于預埋鋼板一的頂面上，所述限位組件朝向限位環內部滑動時，若干所述限位組件對限位環的內部空間形成夾持作用；

4、所述預埋鋼板一的上表面安裝有驅動組件，所述限位環的外周壁上設有與驅動組件對應的方圓形凸塊，所述驅動組件通過方圓形凸塊控制限位環的轉動，以使限位環和限位組件之間產生相對滑動。

5、優選的，所述限位組件包括長條形滑塊和滑塊一，所述長條形滑塊的一端轉動安裝于預埋鋼板一上、另一端上朝向限位環的位置設有異形部，所述滑塊一轉動安裝于限位環上，所述長條形滑塊沿其長度方向設有貫穿上下面的滑軌，所述滑塊一通過滑軌與長條形滑塊滑動連接。

6、優選的，所述滑塊一內表面的頂部和底部的中心處均設有圓柱形凸塊一，所述圓柱形凸塊一與滑軌相互適配并滑動連接，所述滑塊外表面的頂部中心設有凸塊三、底部中心設有凸塊二，所述凸塊三和凸塊二均與限位環轉動連接。

7、優選的，所述驅動組件包括方圓形固定塊、圓形固定塊和螺紋桿，所述方圓形固定塊、圓形固定塊均螺接于螺紋桿上，所述螺紋桿螺接方圓形固定塊的一端貫穿方圓形固定塊后連接有螺紋桿把手一，所述圓形固定塊與方圓形凸塊轉動連接。

8、優選的，所述限位環的底部固定連接有一圈圓形限位環凸塊一，所述預埋鋼板一的頂部開設有一圈環形槽，所述環形槽與圓形限位環凸塊一相互適配。

9、優選的，還包括調節組件，所述調節組件設于固定組件與預埋鋼板二之間，通過調節組件控制預埋鋼板二上下移動，以調節預埋鋼板二的高度。

10、優選的，所述調節組件包括組件固定板和對稱設置于組件固定板頂部兩側的主動調節單元和從動調節單元，所述主動調節單元和從動調節單元兩者的底部安裝于調節組件上、頂部安裝于預埋鋼板二上。

11、優選的，所述主動調節單元包括呈上下設置的一根滑桿二和一根雙向螺紋桿，所述滑桿二上滑動連接有兩個滑塊二，所述雙向螺紋桿上螺接有兩個滑塊二，所述滑桿二和雙向螺紋桿之間通過四個滑塊二連接一組交叉設置的連接轉桿一和連接轉桿二。

12、優選的，所述雙向螺紋桿的兩端轉動連接于兩個相對設置的限位塊一之間，所述雙向螺紋桿的兩端均貫穿限位塊一，并且其中一端設有圓形限位環凸塊二，另一端設有螺紋桿把手二，所述滑桿二的連段固定連接于兩個相對設置的限位塊二之間，所述限位塊二安裝于預埋鋼板二的底面，所述限位塊一安裝于組件固定板的頂面。

13、優選的，所述從動調節單元包括呈上下設置的一根滑桿一和一根滑桿二，所述滑桿一和滑桿二上各滑動連接有兩個滑塊二，所述滑桿一和一根滑桿二之間通過四個滑塊二連接一組交叉設置的連接轉桿一和連接轉桿二。

14、經由上述的技術方案可知，與現有技術相比，本發明提供的用于建筑工程的隔震支座預埋裝置，具有以下有益效果：

15、（1）本發明通過設置固定組件，具體是逆時針轉動螺紋桿，螺紋桿會帶動圓形固定塊轉動，而圓形固定塊在轉動的時候會通過底部的方圓形凸塊帶動限位環轉動，并使內部設置的滑塊一進行轉動，讓滑動連接的長條形滑塊的靠近的限位環的頂部向限位環中心處的方向轉動，如此可以通過轉動圓形固定塊對限位環的轉動進行控制，進而對三個長條形滑塊的夾持和放松進行控制，將隔震支座調整并固定在預埋鋼板一頂部的中心處，防止支座偏離中心，保障隔震系統的有效性；

16、（2）本發明通過設置調節組件，具體是通過螺紋桿把手二逆時針轉動雙向螺紋桿，雙向螺紋桿的通過外表面與滑塊二的內螺紋的螺紋連接，使位于前側底部的兩個滑塊二像相互靠近的方向移動，使連接轉桿一沿著中心處順時針轉動，并使連接轉桿二沿著中心處逆時針轉動，使連接轉桿一的頂端帶動兩滑塊向遠離組件固定板的方向移動，通過設置調節組件能夠通過上下調節預埋鋼板二，能夠對施工過程中的測量和安裝誤差進行彌補，降低施工過程中的測量和安裝誤差對隔震支座的影響，提高整體安裝精度；

17、（3）本發明通過設置預埋組件，具體是將鋼筋穿過預埋鋼筋，然后將若干個預埋鋼筋纏繞在一起，最后再使用鋼筋將預埋鋼板一和預埋鋼板二與混凝土連接在一起，預埋鋼筋的鏤空設置能夠增加預埋鋼板一和預埋鋼板二與混凝土之間的接觸面積，從而提高抗剪能力，并且預埋鋼筋的鏤空設計能夠提供額外的固定點，減少預埋鋼板二發生位移的可能性。

技術特征：

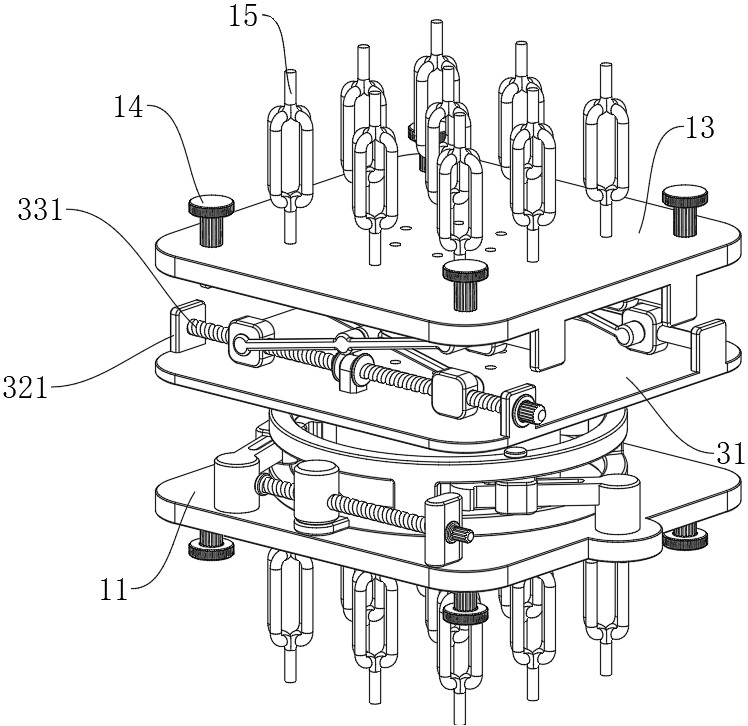

1.一種用于建筑工程的隔震支座預埋裝置，其特征在于，包括預埋組件（1）和固定組件（2），所述預埋組件（1）包括呈上下對應設置的預埋鋼板二（13）和預埋鋼板一（11），所述固定組件（2）安裝于預埋鋼板一（11）和預埋鋼板二（13）之間，所述預埋鋼板一（11）和預埋鋼板二（13）兩者相互背對的端面上均設有若干預埋鋼筋（15）；

2.根據權利要求1所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述限位組件包括長條形滑塊（231）和滑塊一（221），所述長條形滑塊（231）的一端轉動安裝于預埋鋼板一（11）上、另一端上朝向限位環（211）的位置設有異形部，所述滑塊一（221）轉動安裝于限位環（211）上，所述長條形滑塊（231）沿其長度方向設有貫穿上下面的滑軌（232），所述滑塊一（221）通過滑軌（232）與長條形滑塊（231）滑動連接。

3.根據權利要求2所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述滑塊一（221）內表面的頂部和底部的中心處均設有圓柱形凸塊一（222），所述圓柱形凸塊一（222）與滑軌（232）相互適配并滑動連接，所述滑塊一（221）外表面的頂部中心設有凸塊三（224）、底部中心設有凸塊二（223），所述凸塊三（224）和凸塊二（223）均與限位環（211）轉動連接。

4.根據權利要求1所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述驅動組件包括方圓形固定塊（241）、圓形固定塊（242）和螺紋桿（243），所述方圓形固定塊（241）、圓形固定塊（242）均螺接于螺紋桿（243）上，所述螺紋桿（243）螺接方圓形固定塊（241）的一端貫穿方圓形固定塊（241）后連接有螺紋桿把手一（244），所述圓形固定塊（242）與方圓形凸塊（212）轉動連接。

5.根據權利要求1所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述限位環（211）的底部固定連接有一圈圓形限位環凸塊一（213），所述預埋鋼板一（11）的頂部開設有一圈環形槽（12），所述環形槽（12）與圓形限位環凸塊一（213）相互適配。

6.根據權利要求1所述的用于建筑工程的隔震支座預埋裝置，其特征在于，還包括調節組件（3），所述調節組件（3）設于固定組件（2）與預埋鋼板二（13）之間，通過調節組件（3）控制預埋鋼板二（13）上下移動，以調節預埋鋼板二（13）的高度。

7.根據權利要求6所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述調節組件（3）包括組件固定板（31）和對稱設置于組件固定板（31）頂部兩側的主動調節單元和從動調節單元，所述主動調節單元和從動調節單元兩者的底部安裝于調節組件（3）上、頂部安裝于預埋鋼板二（13）上。

8.根據權利要求7所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述主動調節單元包括呈上下設置的一根滑桿二（333）和一根雙向螺紋桿（331），所述滑桿二（333）上滑動連接有兩個滑塊二（35），所述雙向螺紋桿（331）上螺接有兩個滑塊二（35），所述滑桿二（333）和雙向螺紋桿（331）之間通過四個滑塊二（35）連接一組交叉設置的連接轉桿一（361）和連接轉桿二（362）。

9.根據權利要求8所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述雙向螺紋桿（331）的兩端轉動連接于兩個相對設置的限位塊一（321）之間，所述雙向螺紋桿（331）的兩端均貫穿限位塊一（321），并且其中一端設有圓形限位環凸塊二（341），另一端設有螺紋桿把手二（342），所述滑桿二（333）的連段固定連接于兩個相對設置的限位塊二（322）之間，所述限位塊二（322）安裝于預埋鋼板二（13）的底面，所述限位塊一（321）安裝于組件固定板（31）的頂面。

10.根據權利要求8所述的用于建筑工程的隔震支座預埋裝置，其特征在于，所述從動調節單元包括呈上下設置的一根滑桿一（332）和一根滑桿二（333），所述滑桿一（332）和滑桿二（333）上各滑動連接有兩個滑塊二（35），所述滑桿一（332）和一根滑桿二（333）之間通過四個滑塊二（35）連接一組交叉設置的連接轉桿一（361）和連接轉桿二（362）。

技術總結
本發明涉及建筑工程隔震技術領域，公開了一種用于建筑工程的隔震支座預埋裝置，包括預埋組件和固定組件，預埋組件包括呈上下對應設置的預埋鋼板二和預埋鋼板一，固定組件安裝于預埋鋼板一和預埋鋼板二之間，固定組件包括限位環和若干限位組件，若干限位組件環設于限位環外周并與限位環滑動連接，限位組件朝向限位環內部滑動時，若干限位組件對限位環的內部空間形成夾持作用。本發明通過固定組件將隔震支座調整并固定在預埋鋼板一頂部的中心處，防止支座偏離中心，保障隔震系統的有效性。

技術研發人員：杜金,付素娟,李尚飛,崔少華,郝雨杭,趙士永,孟曉迪,王金澤,甄茗燦,匡田,時元元,李勁男,王宇
受保護的技術使用者：河北省建筑科學研究院有限公司
技術研發日：
技術公布日：2025/4/24
