本發明涉及氣膜建筑施工拉力調整，具體為一種氣膜建筑施工的拉力調整裝置。

背景技術：

1、氣膜建筑是一種依靠內外氣壓差來支撐膜體結構的建筑形式，其施工過程有一定的特殊性，根據設計要求，將膜體的各個部分進行連接，連接方式主要有熱合、縫合等，熱合是通過高溫使膜材邊緣熔化并粘合在一起，縫合則是使用專用的縫線將膜材連接，連接部位應牢固和密封，確保氣膜建筑的氣密性，拉力調整過程中，防止膜材過度張拉導致損壞，控制拉力增加速度和幅度，避免突然施加過大拉力，氣膜建筑施工拉力調整裝置類型多樣，其中螺桿螺母式拉力調整裝置屬于其中一種，通過電機帶動螺桿轉動，螺桿上的活動塊隨之水平運動，活動塊通過支撐桿帶動活動板繞鉸座轉動，從而調節連接柱的高度，實現氣膜拉拽高度和拉力的調整。

2、螺桿螺母式拉力調整裝置在使用過程中，只能氣膜進行拉動，對氣膜高度進行調整，并且由于其采用電機帶動，不能手動進行控制，導致氣膜拉力調整時，不能根據氣膜調高高度，對氣膜的拉力進行檢測把控，造成其拉力調整不夠方便。

技術實現思路

1、本發明的目的在于提供一種氣膜建筑施工的拉力調整裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

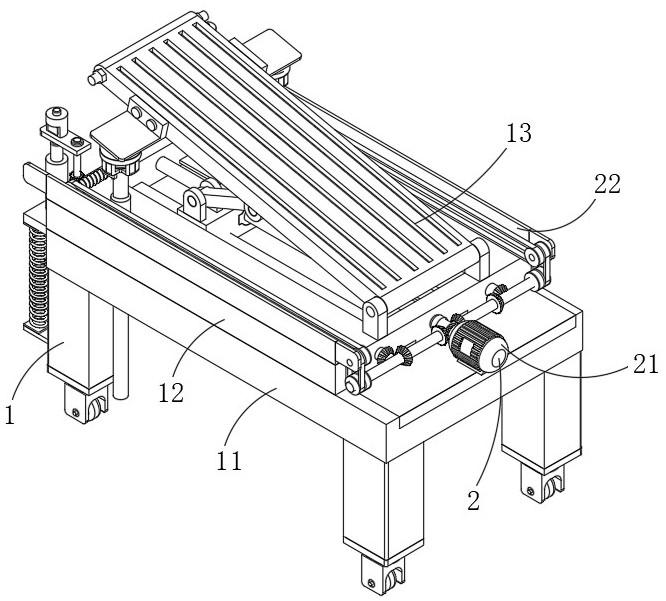

3、一種氣膜建筑施工的拉力調整裝置，包括主體機構，所述主體機構包括底臺，所述底臺的上表面固定安裝有外殼，所述底臺的上表面固定安裝有兩個導軌，兩個所述導軌的外表面共同滑動連接有移動塊，所述移動塊的上表面固定安裝有連接架，所述連接架的上表面固定安裝有調高板，所述調高板的底面與外殼的上表面固定連接，所述移動塊的內壁固定安裝有第一螺母，所述第一螺母的內壁螺紋連接有第一絲杠，所述第一絲杠的外表面與外殼的內壁螺紋連接，所述底臺的上方設置有調高拉力控制機構；

4、所述調高拉力控制機構包括高度同步檢測單元，所述高度同步檢測單元位于外殼內部，所述高度同步檢測單元能夠在對氣膜調高的同時，同步對調高高度進行檢測；

5、所述調高拉力控制機構還包括高度拉力檢測單元，所述高度拉力檢測單元位于外殼上方，所述高度拉力檢測單元用于根據調高高度，同步檢測調高時對氣膜的拉力。

6、優選的，所述高度同步檢測單元包括驅動電機，所述驅動電機的底面與底臺的上表面固定連接，所述驅動電機的輸出端固定安裝有第一錐齒輪，所述第一錐齒輪的外表面嚙合有兩個雙齒輪軸，每個所述雙齒輪軸的外表面均嚙合有第二錐齒輪，每個所述第二錐齒輪的內壁均固定安裝有轉軸，每個所述轉軸的外表面均與外殼的內壁轉動連接，每個所述轉軸的外表面均固定安裝有第一蝸桿，每個所述第一蝸桿的外表面均嚙合有第一蝸輪。

7、優選的，每個所述第一蝸輪的內壁均螺紋連接有升降螺桿，每個所述升降螺桿的底端均穿過底臺，每個所述升降螺桿的外表面均與外殼的內壁螺紋連接，每個所述升降螺桿的外表面均固定安裝有滾動軸承，每個所述滾動軸承的外表面均固定安裝有支架，每個所述支架的底面均固定安裝有高度測距傳感器，每個所述支架的上表面均固定安裝有底托板，所述調高板的兩側面均固定安裝有頂托板，每個所述頂托板的底面均與底托板的上表面相接觸。

8、優選的，所述第一錐齒輪的內壁固定安裝有連接軸，所述連接軸的外表面固定安裝有聯軸器，所述聯軸器的內壁與第一絲杠的外表面固定連接。

9、優選的，所述外殼的上表面固定安裝有兩個穩定套管，每個所述穩定套管的內壁均與升降螺桿的外表面螺紋連接。

10、優選的，所述高度拉力檢測單元包括兩個同步軸，兩個所述同步軸相互靠近的一側面分別與兩個雙齒輪軸相互遠離的一側面固定連接，每個所述同步軸外表面均固定安裝有第一同步輪，每個所述第一同步輪的外表面均傳動連接有短同步帶，每個所述短同步帶的內壁均傳動連接有雙槽同步輪，每個所述雙槽同步輪的內壁均固定安裝有支撐軸，每個所述雙槽同步輪的外表面均傳動連接有長同步帶，每個所述長同步帶的內壁均傳動連接有第二同步輪。

11、優選的，每個所述第二同步輪的內壁均固定安裝有第二蝸桿，每個所述第二蝸桿的外表面均嚙合有第二蝸輪，每個所述第二蝸輪的內壁均固定安裝有第二絲杠，每個所述第二絲杠的外表面均與外殼的內壁轉動連接，每個所述第二絲杠的外表面均螺紋連接有第二螺母，每個所述第二螺母的外表面均固定安裝有連接板，每個所述連接板的上表面均固定安裝有壓力檢測儀。

12、優選的，每個所述壓力檢測儀的檢測端均穿過連接板且固定安裝有壓桿，所述底臺的背面固定安裝有兩個導板，每個所述導板的外表面均滑動連接有升降滑塊，每個所述升降滑塊的正面均與底臺的背面相接觸，每個所述升降滑塊的底面均固定安裝有兩個支撐彈簧。

13、優選的，所述外殼的上表面固定安裝有兩個擋板，每個所述支撐軸的外表面均與擋板的內壁轉動連接，每個所述第二蝸桿的外表面均與擋板的內壁轉動連接。

14、優選的，每兩個所述支撐彈簧的底面均共同固定安裝有支撐板，每個所述支撐板的正面均與底臺的背面固定連接。

15、與現有技術相比，本發明的有益效果是：

16、第一，本發明通過設置有高度同步檢測單元，在調節氣膜拉拽高度的同時，由驅動電機帶動各結構同步動作，能夠起到同步對升降螺桿和高度測距傳感器進行升高的作用，實現對高度調整進行檢測的目的，通過得知個高度測距傳感器的檢測數據，有利于方便得知氣膜調節的高度數據，避免氣膜高度之間的變化不便控制的情況。

17、第二，本發明通過設置有高度拉力檢測單元，同樣根據氣膜的拉拽高度，能夠同步帶動壓力檢測儀和壓桿進行升降，起到根據壓力檢測儀得知氣膜調高時產生的壓力，結合相關的物理定律和公式，利用壓力數據得知氣膜調高時的拉力數據，實現方便在調節高度的同時容易對氣膜拉力進行調整的目的。

技術特征：

1.一種氣膜建筑施工的拉力調整裝置，包括主體機構（1），其特征在于：

2.根據權利要求1所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：所述高度同步檢測單元（21）包括驅動電機（2101），驅動電機（2101）的底面與底臺（11）的上表面固定連接，驅動電機（2101）的輸出端固定安裝有第一錐齒輪（2111），第一錐齒輪（2111）的外表面嚙合有兩個雙齒輪軸（2102），每個雙齒輪軸（2102）的外表面均嚙合有第二錐齒輪（2103），每個第二錐齒輪（2103）的內壁均固定安裝有轉軸（2104），每個轉軸（2104）的外表面均與外殼（12）的內壁轉動連接，每個轉軸（2104）的外表面均固定安裝有第一蝸桿（2109），每個第一蝸桿（2109）的外表面均嚙合有第一蝸輪（2106）。

3.根據權利要求2所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：每個所述第一蝸輪（2106）的內壁均螺紋連接有升降螺桿（2105），每個升降螺桿（2105）的底端均穿過底臺（11），每個升降螺桿（2105）的外表面均與外殼（12）的內壁螺紋連接；

4.根據權利要求2所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：所述第一錐齒輪（2111）的內壁固定安裝有連接軸（2112），所述連接軸（2112）的外表面固定安裝有聯軸器（2110），所述聯軸器（2110）的內壁與第一絲杠（14）的外表面固定連接。

5.根據權利要求3所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：所述外殼（12）的上表面固定安裝有兩個穩定套管（2107），每個所述穩定套管（2107）的內壁均與升降螺桿（2105）的外表面螺紋連接。

6.根據權利要求1所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：所述高度拉力檢測單元（22）包括兩個同步軸（2201），兩個所述同步軸（2201）相互靠近的一側面分別與兩個雙齒輪軸（2102）相互遠離的一側面固定連接，每個所述同步軸（2201）外表面均固定安裝有第一同步輪（2216），每個所述第一同步輪（2216）的外表面均傳動連接有短同步帶（2215），每個所述短同步帶（2215）的內壁均傳動連接有雙槽同步輪（2212），每個所述雙槽同步輪（2212）的內壁均固定安裝有支撐軸（2213），每個所述雙槽同步輪（2212）的外表面均傳動連接有長同步帶（2211），每個所述長同步帶（2211）的內壁均傳動連接有第二同步輪（2210）。

7.根據權利要求6所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：每個第二同步輪（2210）的內壁均固定安裝有第二蝸桿（2218），每個第二蝸桿（2218）的外表面均嚙合有第二蝸輪（2217），每個第二蝸輪（2217）的內壁均固定安裝有第二絲杠（2209），每個所述第二絲杠（2209）的外表面均與外殼（12）的內壁轉動連接，每個第二絲杠（2209）的外表面均螺紋連接有第二螺母（2208），每個第二螺母（2208）的外表面均固定安裝有連接板（2206），每個連接板（2206）的上表面均固定安裝有壓力檢測儀（2207）。

8.根據權利要求7所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：每個所述壓力檢測儀（2207）的檢測端均穿過連接板（2206）且固定安裝有壓桿（2205），所述底臺（11）的背面固定安裝有兩個導板（2203），每個所述導板（2203）的外表面均滑動連接有升降滑塊（2214），每個所述升降滑塊（2214）的正面均與底臺（11）的背面相接觸，每個所述升降滑塊（2214）的底面均固定安裝有兩個支撐彈簧（2204）。

9.根據權利要求7所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：所述外殼（12）的上表面固定安裝有兩個擋板（2202），每個所述支撐軸（2213）的外表面均與擋板（2202）的內壁轉動連接，每個所述第二蝸桿（2218）的外表面均與擋板（2202）的內壁轉動連接。

10.根據權利要求8所述的一種氣膜建筑施工的拉力調整裝置，其特征在于：每兩個所述支撐彈簧（2204）的底面均共同固定安裝有支撐板（2219），每個所述支撐板（2219）的正面均與底臺（11）的背面固定連接。

技術總結
本發明公開了一種氣膜建筑施工的拉力調整裝置，涉及氣膜建筑施工拉力調整技術領域，包括主體機構，所述主體機構包括底臺，所述底臺的上表面固定安裝有外殼，所述底臺的上表面固定安裝有兩個導軌，兩個所述導軌的外表面共同滑動連接有移動塊，所述移動塊的上表面固定安裝有連接架，所述連接架的上表面固定安裝有調高板，所述調高板的底面與外殼的上表面固定連接，所述移動塊的內壁固定安裝有第一螺母，所述第一螺母的內壁螺紋連接有第一絲杠，此氣膜建筑施工的拉力調整裝置，通過設置有高度同步檢測單元，在調節氣膜拉拽高度的同時，由驅動電機帶動各結構同步動作，能夠起到同步對升降螺桿和高度測距傳感器進行升高的作用。

技術研發人員：郭建波,徐悅,郭世榮,郭威,繆玉松,廖志輝,安亞超,祝志義,張士振,許本全,吳迪,寧士亮,朱斌,王衛剛,鄢繼超
受保護的技術使用者：中鐵二十二局集團軌道工程有限公司
技術研發日：
技術公布日：2025/4/28
