本發明涉及帶高度調整的桌子，并且更具體地但并非排它地，涉及提供整潔且便利的布線布置的帶高度調整的桌子。

發明背景

提供具有能夠在高度上相對于地板表面調整(例如使用戶能夠在坐在桌子邊和站在桌子邊之間進行選擇)的工作表面的桌子是已知的。雖然此類型的裝置可以有利于用戶的姿勢和總體健康，但是本申請人發現，存在關于布線(cabling)有必要適應桌子的高度可調整性的缺點。

具體地，本申請人發現，通常安裝在桌子的工作表面上的電子設備，例如計算機和/或電話，可能不具有足以適合桌子的高度可調整性的全范圍的線纜長度。特別地，線纜可能達到完全延伸，從而導致線纜斷電，這可能限制桌子的高度運動，或甚至導致電子設備的損壞。可選地，可以提供足夠的線纜長度，然而當桌子處于降低的配置時，可能導致難看的且潛在的危險的富余線纜。申請人確定，解決現有桌子裝置的這些確定中的一個或多個將會是有利的。

本發明的示例尋求提供改進的可調整高度的桌子，該可調整高度的桌子克服或至少減輕了與現有桌子有關的缺點。

發明概述

根據本發明，提供一種桌子，該桌子包括工作平臺和支撐結構，所述工作平臺用于支撐工作物料，所述支撐結構被布置成位于地板表面上并且相對于所述支撐結構支撐所述工作平臺，其中，所述桌子還包括：高度調整結構，其用于相對于所述支撐結構調整所述工作平臺的高度；線纜導管，其在所述支撐結構和所述工作平臺之間延伸；以及線纜容納部(cable housing)，其通過所述工作平臺支撐以用于容納所述線纜導管的富余長度，所述線纜導管被布置成，隨著所述工作平臺相對于所述支撐結構降低，向內逐步供給到所述線纜容納部，并且隨著所述工作平臺相對于所述支撐結構升高，逐步從所述線纜容納部向外供給。

以優選的形式，線纜導管被布置成隨著工作平臺相對于支撐結構降低，在線纜容納部中盤卷成環。

優選地，線纜導管被布置成在線纜容納部內自身重疊，隨著工作平臺相對于支撐結構降低逐步具有更多重疊。

優選地，線纜導管在固定器處相對于工作平臺是固定的，并且其中，所述線纜導管被布置成隨著所述工作平臺降低，進一步超出所述固定器逐步在遠側盤卷。更優選地，固定器位于線纜容納部內。

以優選的形式，線纜導管在其盤卷成所述環時在一個平面中盤卷。更優選地，線纜導管被限制彎曲出所述平面以外。

優選地，線纜導管是關節式的。

在一個形式中，線纜導管具有彎曲部，并且隨著工作平臺相對于支撐結構降低，該彎曲部沿著線纜導管的長度逐步移動。

以優選的形式，線纜導管由多個鏈接件形成，每個鏈接件樞轉地安裝到一個或多個相鄰的鏈接件，使得每個鏈接件沿著大體上橫向于所述線纜導管的中心縱向軸線的軸線是可樞轉的。

優選地，桌子包括用于將電力供應到工作平臺的供電線纜，并且該供電線纜沿著在支撐結構和工作平臺之間的線纜導管供給。更優選地，桌子包括由工作平臺支撐的電源插座，并且所述電源插座通過所述供電線纜供應電力。甚至更優選地，電源插座位于線纜容納部內。

優選地，線纜容納部具有開口，該開口在關閉狀況和打開狀況之間是可移動的，在所述關閉狀況時，線纜容納部的內部是隱蔽的，在所述打開狀況時，該內部可以由用戶接近。更優選地，線纜容納部可以形成為由非織物的聚對苯二甲酸乙二醇酯(PET)板模制的柔性袋囊。

附圖簡述

參照附圖，僅通過非限制的示例的方式來描述本發明，在附圖中：

圖1是根據本發明的示例的桌子的前視圖，其中所示出的桌子在升高的狀況；

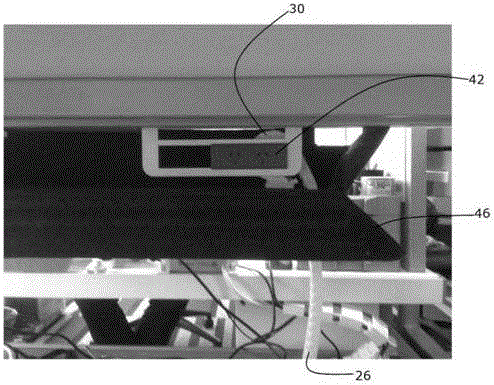

圖2是桌子的線纜容納部的詳細視圖；

圖3是通向安裝在線纜容納部內的電源端口的線纜導管的詳細視圖；

圖4示出了在桌子的支撐結構和線纜容納部之間延伸的線纜導管；

圖5示出了在升高的狀況的桌子的前透視圖；

圖6示出了根據本發明的可選的示例的線纜容納部；

圖7示出了根據本發明的另一個示例的桌子；以及

圖8示出了圖7中示出的桌子的線纜導管的下端的細節。

詳細描述

參照附圖中的圖1至圖8，示出了桌子10，桌子10具有整潔的、便利的和安全的用于布線的布置，該用于布線的布置允許桌子10進行完全程度的高度可調整性。有利地，桌子10包括線纜容納部以及關節式線纜導管，所述線纜容納部用于容納線纜富余部，所述關節式線纜導管能夠在線纜容納部內自身盤卷以整潔地適應保留備用的布線的長度。桌子10還可以具有分支的布線，使得安裝在桌子的表面上的電器插入到隨著桌子的工作表面移動的電源端口中，從而當調整桌子的高度時避免線纜無意中斷電。被示出的裝置也使桌子能夠保持整潔的外觀并且避免多余的布線成為安全問題，特別是當多余的布線可能成為在工作場所可能導致絆倒和受傷的障礙時。

更具體地，參照圖1-圖8，所示出的桌子10包括工作平臺12(見圖5)和支撐結構14，該工作平臺12用于支撐工作物料/設備，該支撐結構14被布置成位于地板表面16上并且相對于支撐結構14支撐工作平臺12。如圖5中所示，支撐結構14可以包括支腿18和水平本體20，水平本體20可以用于供給到桌子10的布線和/或用于待被連接到相鄰桌子的通過桌子10供給的布線，使得一排桌子中的布線可以在地板表面16上方被支撐并且可能隱藏于視野之外。

桌子10包括高度調整機構22，該高度調整機構22可以包括可伸縮撐桿24以及控制系統，該控制系統用于控制工作平臺12相對于支撐結構14的高度調整。線纜導管26在支撐結構14和工作平臺12之間延伸，并且線纜容納部28由工作平臺12支撐，以用于容納線纜導管26的富余長度。線纜導管26被布置成，隨著工作平臺12相對于支撐結構14降低，逐步向內供給到線纜容納部28，并且隨著工作平臺12相對于支撐結構14升高，逐步從線纜容納部28向外供給。

線纜導管26被布置成，隨著工作平臺12相對于支撐結構14降低，在線纜容納部28中卷成環30。特別地，線纜導管26被布置成在線纜容納部28內自身重疊，隨著工作平臺12相對于支撐結構14降低，逐步具有更多重疊。在圖1至圖5所示出的布置中，示出了工作平臺12在升高狀況的桌子10，線纜導管26以其完全程度延伸以橋接在工作平臺12和水平本體20之間的距離，如圖2和圖3所示，通過在線纜導管26的上部端部處不存在富余長度來描繪。如應理解的，當工作平臺12朝向水平本體20降低時，需要較小長度的線纜導管26橋接在工作平臺12和水平本體20之間的距離。因此，線纜導管26將會通過在線纜容納部28中形成的孔32逐步進入線纜容納部28，使得線纜導管26隨著環30在進一步遠離孔32的方向上逐步移動而卷到線纜容納部28中。

線纜導管26在位于線纜容納部28的底板36上的固定器34處相對于工作平臺12是固定的。因此，隨著工作平臺12朝向水平本體20降低，線纜導管26進一步超出固定器34逐步在遠側盤卷。固定器34位于線纜容納部28內并且被定位使得由線纜導管26輸送的布線能夠在電源端口和/或數據端口處或者靠近電源端口和/或數據端口終止，電源端口和/或數據端口依靠工作平臺12并且優選地安裝在線纜容納部28內。

如圖4中可以見到的，線纜導管26是關節式的并且在其盤卷成環30時在一個平面中盤卷，由于關節式布置而被限制彎曲出該平面。環30在線纜容納部28的最里面的線纜導管26的點處由在線纜導管26中的彎曲部形成。隨著工作平臺12相對于支撐結構14降低，該彎曲部依靠關節沿著線纜導管26的長度逐步移動。更具體地，線纜導管26由多個鏈接件38形成，每個鏈接件38樞轉地安裝到一個或多個相鄰的鏈接件38，使得每個鏈接件38沿著大體上橫向于線纜導管26的中心縱向軸線(或中心線)的軸線40是可樞轉的。

桌子10包括用于將電力供應到工作平臺12的供電線纜，并且該供電線纜沿著在支撐結構14和工作平臺12之間的線纜導管26供給。如在圖2、圖3和圖5中可以看到的，桌子10包括由工作平臺12支撐的電源插座42，以便隨著工作平臺12向上和向下移動。電源插座42通過供電線纜供應電力。在附圖中所示出的示例中，電源插座42位于線纜容納部28內。有利地，電源插座42便于桌子10的分支布線布置，在分支布線布置中，待安裝在工作平臺12上的設備/電器(例如，工作站計算機、電話和錄音機)能夠把插頭插入用于電源和/或數據的插座42中，使得在設備/電器和插座42之間的布線可以在長度上固定以避免當升高和降低桌子10時無意中拔去那些設備/電器的電源插頭。

線纜容納部28具有開口44，該開口可以采用翻蓋46的形式，如圖1至圖3中所示。開口44在關閉狀況(見圖1)和打開狀況(見圖2和圖3)之間是可移動的，在關閉狀況時線纜容納部28的內部是隱蔽的，在打開狀況時，該內部可以由用戶接近。線纜容納部28可以形成為由非織物的聚對苯二甲酸乙二醇酯(PET)板模制的柔性袋囊(flexible pouch)。雖然開口44可以采用如圖1至圖3所示出的鉸鏈式翻蓋46的形式，但是圖6示出了可選的實施方案，在該實施方案中，開口44通過線纜容納部28的可變形性被促進，該線纜容納部28采用整體柔性袋囊的形式。為了打開圖6中所示出的線纜容納部28，線纜容納部28的前部壁的上部邊緣通過向前朝向用戶彎曲該壁來降低，從而提供進入柔性袋囊的內部的入口

參照圖7和圖8，示出了體現本發明的桌子10的另外的示例。圖7示出了一定長度的線纜導管26，可以看到該線纜導管26沿著線纜容納部28的底板36向內延伸。圖8示出了線纜導管26的下部端部，該線纜導管26的下部端部安裝到支撐結構14的水平本體20，使布線(例如，電力線纜和數據線纜)從來自桌子外部的電源供給到線纜導管26中。

雖然本發明各種實施例已在以上被描述，但是應該理解其僅以示例的方式呈現，并非通過限定的方式。在不背離本發明的精神和范圍的情況下，可以對其做出各種形式和細節上的改變，這對于相關領域的技術人員將是明顯的。因此，本發明不應當受限于以上描述的任何示例性實施例。

在本說明書中，對任何在先公開(或者從其中衍生出的信息)或者對任何已知材料的引用，不是且不應當被認為是對在先公開(或者從其中衍生出的信息)或者已知材料形成了本說明書涉及的努力的領域中的公知常識的一部分的認可或承認或任何形式的暗示。

貫穿本說明書及其后的權利要求，除非上下文另有需求，否則“包括(comprise)”用語及其變體，諸如“包括(comprises)”和“包括(comprising)”將被理解為意指內含所述的整體、或步驟、或整體或步驟的群組，但沒有排除任何其它的整體、或步驟、或整體或步驟的群組。
