本實用新型涉及一種鞋清理裝置，尤其涉及一種橋梁工人用鞋高效清理裝置。

背景技術：

橋梁，一般指架設在江河湖海上，使車輛行人等能順利通行的構筑物。為適應現代高速發展的交通行業，橋梁亦引申為跨越山澗、不良地質或滿足其他交通需要而架設的使通行更加便捷的建筑物。橋梁一般由上部構造、下部結構、支座和附屬構造物組成，上部結構又稱橋跨結構，是跨越障礙的主要結構；下部結構包括橋臺、橋墩和基礎；支座為橋跨結構與橋墩或橋臺的支承處所設置的傳力裝置；附屬構造物則指橋頭搭板、錐形護坡、護岸、導流工程等。

鞋的產生與自然環境、人類的智慧密不可分。遠古時代，土地的高低不平，氣候的嚴寒酷暑，人類本能地要保護自己的雙腳，于是就出現了鞋，簡單包扎腳的獸皮，樹葉，便成了人類歷史上最早的鞋。隨著生活水平的提高，人們對鞋子的要求越來越高，鞋子的質量也越來越好。

現在很多橋梁工人在施工的時候，身上會沾滿灰塵，尤其是鞋子上，灰塵更加難以清理，鞋子上布滿灰塵會影響鞋子的舒適度，從而會影響工人的工作，因此亟需設計一種除塵效率高、除塵效果好、不會使鞋子變形的橋梁工人用鞋高效清理裝置。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服現有的鞋子清理裝置除塵效率低、除塵效果差、易使鞋子變形的缺點，本實用新型要解決的技術問題是提供一種除塵效率高、除塵效果好、不會使鞋子變形的橋梁工人用鞋高效清理裝置。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種橋梁工人用鞋高效清理裝置，包括有箱體、皮條、絲桿、左軸承座、大皮帶輪、轉軸Ⅰ、圓盤Ⅰ、氣泵、軟管、上軸承座、平皮帶、電機Ⅱ、小皮帶輪、轉軸Ⅱ、吸氣罩、硬管、螺母、水箱、圓盤Ⅱ、拇指氣缸、右軸承座和電機Ⅰ；箱體內的底部設有水箱，箱體內的左壁設有左軸承座，箱體內的右壁設有右軸承座和電機Ⅰ，右軸承座設置在電機Ⅰ的上方，左軸承座和右軸承座之間安裝有絲桿，絲桿的右端與電機Ⅰ連接，絲桿上設有螺母，絲桿與螺母配合，螺母的頂部設有氣泵，氣泵與水箱之間連接有軟管，氣泵的右上端連接有硬管，硬管的上端連接有吸氣罩，箱體內的頂部設有上軸承座和電機Ⅱ，上軸承座設置在電機Ⅱ的左側，上軸承座的底部設有大皮帶輪，大皮帶輪的底部連接有轉軸Ⅰ，轉軸Ⅰ的下端連接有圓盤Ⅰ，圓盤Ⅰ的外圍均勻式設有皮條，電機Ⅱ的下端連接有小皮帶輪，小皮帶輪的底部設有轉軸Ⅱ，小皮帶輪和大皮帶輪之間連接有平皮帶，轉軸Ⅱ的下端設有圓盤Ⅱ，圓盤Ⅱ的底部均勻式設有拇指氣缸。

優選地，還包括有鋼珠，皮條的下端連接有鋼珠。

優選地，還包括有風機，箱體內左右兩壁的下部對稱設置有風機。

優選地，電機Ⅰ和電機Ⅱ均為伺服電機。

工作原理：使用本裝置時，先在水箱里裝適量水，啟動拇指氣缸，將工人的鞋子夾住后，關閉拇指氣缸，再啟動電機Ⅱ旋轉，從而帶動小皮帶輪轉動，小皮帶輪帶動轉軸Ⅱ轉動，帶動圓盤Ⅱ轉動，從而帶動鞋子轉動，小皮帶輪通過平皮帶帶動大皮帶輪轉動，進而帶動圓盤Ⅰ和皮條轉動，在轉動的過程中，皮條會不斷地抽打鞋子，從而將鞋子上的灰塵除去，此時箱體內會布滿灰塵，然后啟動氣泵開始工作，灰塵通過吸氣罩和軟管被吸收到水箱內，溶于水中，達到去除灰塵的效果。啟動電機Ⅰ旋轉，電機Ⅰ帶動絲桿轉動，絲桿帶動螺母左右移動，從而帶動吸氣罩左右移動，如此能將箱體內的灰塵吸收得更加徹底。當鞋子被清理干凈后，電機Ⅰ、電機Ⅱ和氣泵停止工作，啟動拇指氣缸，拇指氣缸松開，取下鞋子。

因為還包括有鋼珠，皮條的下端連接有鋼珠，所以當皮條轉動時，帶動鋼珠轉動，在鋼珠的重力作用下，拍打鞋子的力度也會增大，從而將鞋子上的灰塵清除得更加干凈。

因為還包括有風機，箱體內左右兩壁的下部對稱設置有風機，所以清理鞋子的過程中，箱體內的底部總會堆積部分灰塵，此時可以啟動風機，風機會將堆積在箱體內底部的灰塵吹起來，從而便于吸氣罩將箱體內的灰塵吸收得更加徹底。

因為電機Ⅰ和電機Ⅱ均為伺服電機，所以可以更為精確地調節轉速，使整個裝置運行更穩定精確。

（3）有益效果

本實用新型達到了除塵效率高、除塵效果好、不會使鞋子變形的、還能增強鞋子的舒適度、結構簡單易操作、實用性強的效果。

附圖說明

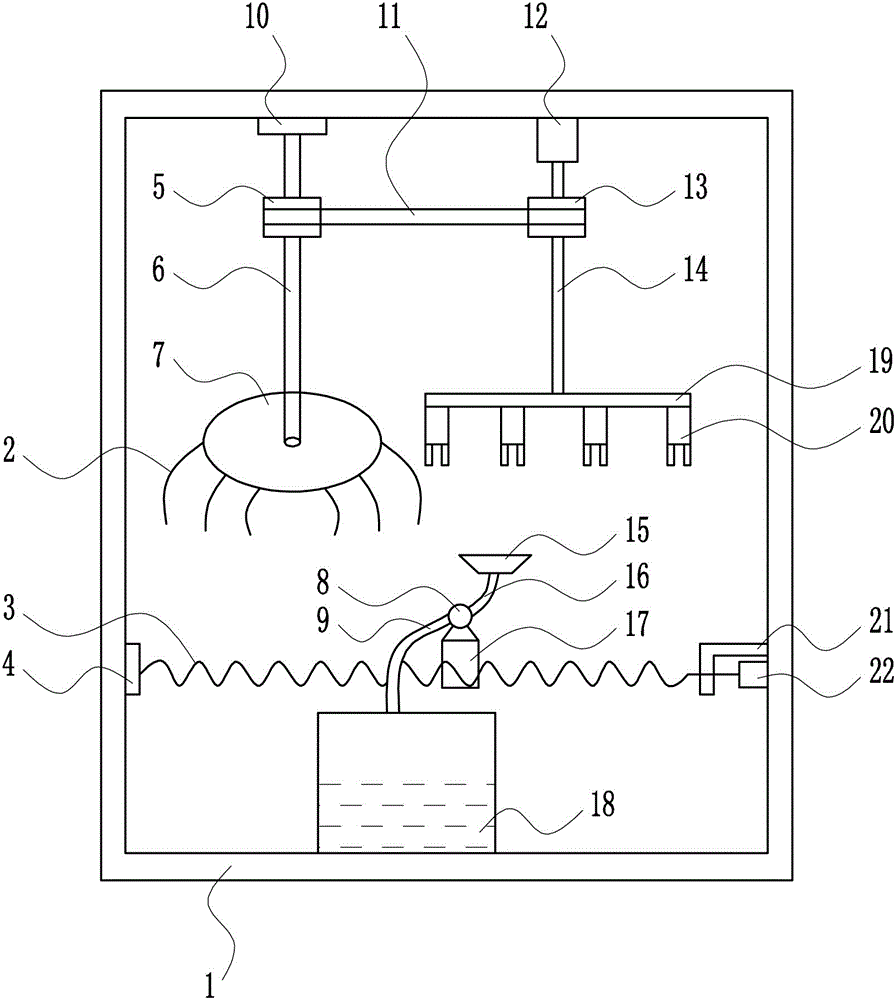

圖1是本實用新型的第一種主視結構示意圖。

圖2是本實用新型的第二種主視結構示意圖。

圖3是本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-箱體，2-皮條，3-絲桿，4-左軸承座，5-大皮帶輪，6-轉軸Ⅰ，7-圓盤Ⅰ，8-氣泵，9-軟管，10-上軸承座，11-平皮帶，12-電機Ⅱ，13-小皮帶輪，14-轉軸Ⅱ，15-吸氣罩，16-硬管，17-螺母，18-水箱，19-圓盤Ⅱ，20-拇指氣缸，21-右軸承座，22-電機Ⅰ，23-鋼珠，24-風機。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種橋梁工人用鞋高效清理裝置，如圖1-3所示，包括有箱體1、皮條2、絲桿3、左軸承座4、大皮帶輪5、轉軸Ⅰ6、圓盤Ⅰ7、氣泵8、軟管9、上軸承座10、平皮帶11、電機Ⅱ12、小皮帶輪13、轉軸Ⅱ14、吸氣罩15、硬管16、螺母17、水箱18、圓盤Ⅱ19、拇指氣缸20、右軸承座21和電機Ⅰ22；箱體1內的底部設有水箱18，箱體1內的左壁設有左軸承座4，箱體1內的右壁設有右軸承座21和電機Ⅰ22，右軸承座21設置在電機Ⅰ22的上方，左軸承座4和右軸承座21之間安裝有絲桿3，絲桿3的右端與電機Ⅰ22連接，絲桿3上設有螺母17，絲桿3與螺母17配合，螺母17的頂部設有氣泵8，氣泵8與水箱18之間連接有軟管9，氣泵8的右上端連接有硬管16，硬管16的上端連接有吸氣罩15，箱體1內的頂部設有上軸承座10和電機Ⅱ12，上軸承座10設置在電機Ⅱ12的左側，上軸承座10的底部設有大皮帶輪5，大皮帶輪5的底部連接有轉軸Ⅰ6，轉軸Ⅰ6的下端連接有圓盤Ⅰ7，圓盤Ⅰ7的外圍均勻式設有皮條2，電機Ⅱ12的下端連接有小皮帶輪13，小皮帶輪13的底部設有轉軸Ⅱ14，小皮帶輪13和大皮帶輪5之間連接有平皮帶11，轉軸Ⅱ14的下端設有圓盤Ⅱ19，圓盤Ⅱ19的底部均勻式設有拇指氣缸20。

還包括有鋼珠23，皮條2的下端連接有鋼珠23。

還包括有風機24，箱體1內左右兩壁的下部對稱設置有風機24。

電機Ⅰ22和電機Ⅱ12均為伺服電機。

工作原理：使用本裝置時，先在水箱18里裝適量水，啟動拇指氣缸20，將工人的鞋子夾住后，關閉拇指氣缸20，再啟動電機Ⅱ12旋轉，從而帶動小皮帶輪13轉動，小皮帶輪13帶動轉軸Ⅱ14轉動，帶動圓盤Ⅱ19轉動，從而帶動鞋子轉動，小皮帶輪13通過平皮帶11帶動大皮帶輪5轉動，進而帶動圓盤Ⅰ7和皮條2轉動，在轉動的過程中，皮條2會不斷地抽打鞋子，從而將鞋子上的灰塵除去，此時箱體1內會布滿灰塵，然后啟動氣泵8開始工作，灰塵通過吸氣罩15和軟管9被吸收到水箱18內，溶于水中，達到去除灰塵的效果。啟動電機Ⅰ22旋轉，電機Ⅰ22帶動絲桿3轉動，絲桿3帶動螺母17左右移動，從而帶動吸氣罩15左右移動，如此能將箱體1內的灰塵吸收得更加徹底。當鞋子被清理干凈后，電機Ⅰ22、電機Ⅱ12和氣泵8停止工作，啟動拇指氣缸20，拇指氣缸20松開，取下鞋子。

因為還包括有鋼珠23，皮條2的下端連接有鋼珠23，所以當皮條2轉動時，帶動鋼珠23轉動，在鋼珠23的重力作用下，拍打鞋子的力度也會增大，從而將鞋子上的灰塵清除得更加干凈。

因為還包括有風機24，箱體1內左右兩壁的下部對稱設置有風機24，所以清理鞋子的過程中，箱體1內的底部總會堆積部分灰塵，此時可以啟動風機24，風機24會將堆積在箱體1內底部的灰塵吹起來，從而便于吸氣罩15將箱體1內的灰塵吸收得更加徹底。

因為電機Ⅰ22和電機Ⅱ12均為伺服電機，所以可以更為精確地調節轉速，使整個裝置運行更穩定精確。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
