本發明涉及兒童汗巾，是一種多功能兒童智能汗巾。

背景技術：

嬰幼兒的皮膚含水量較大，皮膚表層微血管分布也較多，并且運動量大，新陳代謝旺盛，所以皮膚蒸發的水分也特別多。同時，寶寶的內分泌調節功能相對較差，對冷熱的調節能力也較弱，在大量的活動之后會導致后背汗濕，或使衣服變濕，不舒服也容易長痱子；這時如果有冷風吹過，非常容易著涼感冒，所以吸汗巾便是嬰幼兒可缺少一樣物品。吸汗巾能夠吸走嬰幼兒背部的汗，保持后與衣服干爽，對預防感冒有一定作用。但是不及時更換或者方式正確，浸濕的汗巾將會起到反效果，容易導致孩子感冒發燒等情況的發生。現在科技不斷進步，市場上不斷推出新型多功能布料，兒童服飾也應逐漸趨于智能化。一些兒童服飾通過加入智能元素，使家長更能照顧好寶寶的健康；在這個科技高速發展的智能時代，藍牙、wifi等無線遠距離傳輸數據，讓家長在安心做自己的事情的同時照顧到孩子。智能化元素融入傳統服飾，這可能是未來服飾的發展趨勢之一。同時，現有市場上銷售的尿濕報警器是由一個無線濕度感應器，一個接收器組成的產品，其檢測濕度的纖維材料和元器件，具有較為廣泛的應用空間。但現有市場上缺少一種智能傳感面料與柔性顯示屏、智能手機的結合，實時檢測孩子體溫與汗巾濕度的兒童汗巾產品。

技術實現要素：

為克服上述不足，本發明的目的是向本領域提供一種智能傳感面料與柔性顯示屏、智能手機的結合，實時檢測孩子體溫與汗巾濕度的多功能兒童智能汗巾，使其解決現有市場上缺少兒童汗巾產品與柔性顯示屏、智能手機結合的技術問題。其目的是通過如下技術方案實現的。

一種多功能兒童智能汗巾，該汗巾的本體依次為棉布層、麻布層、感應層、麻布層、棉布層；其結構設計要點是所述感應層設有微型濕度傳感纖維和微型溫度傳感纖維，以及無接觸貼片式傳感器和按鈕電池；無接觸貼片式傳感器與感應層的微型濕度傳感纖維、微型溫度傳感纖維連接，無接觸貼片式傳感器內設有手機無線信號發射器，無接觸貼片式傳感器的手機無線信號發射器通過無線信號與設有汗巾手機APP軟件的智能手機連接。從而通過該汗巾分別通過微型濕度傳感纖維和微型溫度傳感纖維感應該汗巾的濕度和兒童的體溫，并將數據傳輸至無接觸貼片式傳感器，并通過無接觸貼片式傳感器發送至智能手機中的汗巾手機APP軟件，提醒家長實時了解兒童的體溫和出汗情況。

所述微型溫度傳感纖維設有溫度傳感器元件，溫度傳感器元件的溫度感應觸線設置于感應層的纖維內；所述微型濕度傳感纖維設有濕度傳感器元件，濕度傳感器元件的濕度感應觸線設置于感應層的纖維內。上述為通過溫度傳感器元件和濕度傳感器元件實行溫度和濕度感應的結構，其成本較低，感應的實際實施性較為可行。

所述本體的一端呈“Ω”字形，該端外側中間設有顯示屏，所述無接觸貼片式傳感器和按鈕電池設置于顯示屏內的電路板。上述結構便于顯示屏的安裝和本體的穿戴使用，以及以下充氣結構的實施。

所述本體的“Ω”字形兩端對稱設有充氣按鈕，充氣按鈕與按鈕設置口的微型充氣泵連接，微型充氣泵通過微型氣管與本體內的波浪形隔離層連接。上述結構便于本體在使用時自動展開貼合兒童的背部，使其吸汗，以及濕度和溫度感應效果更好。

所述顯示屏為柔性顯示屏，顯示屏與感應層的無接觸貼片式傳感器通過接線端子扣合連接，顯示屏內的電路板設有電池和無線信號接收器。上述結構便于顯示屏的裝卸使用，以及顯示屏與本體的分體使用。

所述無接觸貼片式傳感器的電路板設有藍牙模塊，顯示屏通過藍牙模塊與智能手機連接。上述結構便于該汗巾通過藍牙方式與手機連接。

所述無接觸貼片式傳感器的電路板設有wifi模塊，顯示屏通過wifi模塊與無線傳輸設備連接，無線傳輸設備將數據傳輸至智能手機。上述結構便于該汗巾通過wifi方式與手機連接。

所述本體通過無接觸貼片式傳感器內的手機無線信號發射器遠程將信號數據傳輸至智能手機內的汗巾手機APP軟件，智能手機內的汗巾手機APP軟件實時更新汗巾的濕度情況和兒童的體溫情況。從而該汗巾以智能手機中汗巾手機APP軟件的方式遠程提醒家長該汗巾的濕度變化和兒童體溫變化。

所述本體設有顯示屏，無接觸貼片式傳感器和按鈕電池設置于顯示屏內的電路板；本體通過顯示屏內電路板的無接觸貼片式傳感器將信號數據顯示在顯示屏，從而通過顯示屏實時更新汗巾的濕度情況和兒童的體溫情況。從而該汗巾以顯示屏的直觀近距離方式查看該汗巾的濕度變化和兒童體溫變化。

所述顯示屏與感應層的無接觸貼片式傳感器通過接線端子扣合連接，顯示屏內的電路板設有電池和無線信號接收器，本體通過顯示屏內電路板的無線信號接收器將信號數據顯示在顯示屏，從而通過顯示屏實時更新汗巾的濕度情況和兒童的體溫情況。上述結構同樣可以使該汗巾以顯示屏的直觀近距離方式查看該汗巾的濕度變化和兒童體溫變化，同時顯示屏與本體分體使用方便。

本發明結構設計合理，穿戴、使用方便，穩定性、精確度好，生產實施可行；其適合作為兒童智能汗巾使用，及其同類產品的結構改進。

附圖說明

圖1是本發明的工作原理結構示意圖。

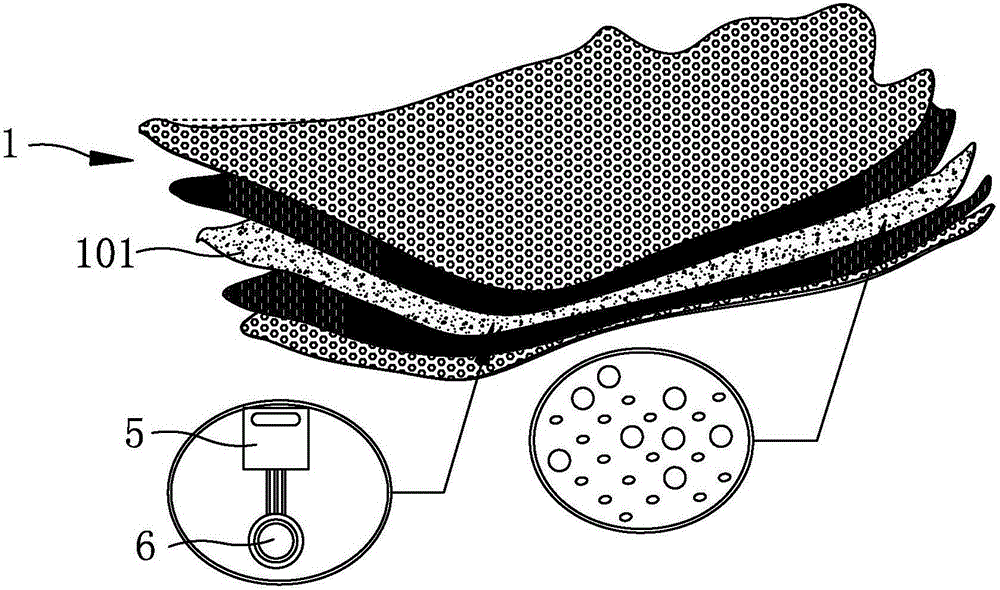

圖2本發明的布料爆炸結構示意圖，圖中部分作了放大。

附圖序號及名稱：1、本體，101、感應層，2、顯示屏，3、充氣按鈕，4、智能手機，5、無接觸貼片式傳感器，6、按鈕電池。

具體實施方式

現結合附圖，對本發明結構和使用作進一步描述。如圖1、圖2所示，該汗巾的本體1依次為棉布層、麻布層、感應層101、麻布層、棉布層，感應層設有微型濕度傳感纖維和微型溫度傳感纖維，以及無接觸貼片式傳感器5和按鈕電池6；無接觸貼片式傳感器與感應層的微型濕度傳感纖維、微型溫度傳感纖維連接，無接觸貼片式傳感器內設有手機無線信號發射器，無接觸貼片式傳感器的手機無線信號發射器通過無線信號與設有汗巾手機APP軟件的智能手機4連接。同時，本體的一端呈“Ω”字形，該端外側中間設有顯示屏2，顯示屏為柔性顯示屏，無接觸貼片式傳感器和按鈕電池設置于顯示屏內的電路板；或顯示屏與感應層的無接觸貼片式傳感器通過接線端子扣合連接，顯示屏內的電路板設有電池和無線信號接收器。本體的“Ω”字形兩端對稱設有充氣按鈕3，充氣按鈕與按鈕設置口的微型充氣泵連接，微型充氣泵通過微型氣管與本體內的波浪形隔離層連接。上述結構中的微型濕度傳感纖維和微型溫度傳感纖維為特殊的感應纖維材料，感應纖維材料設有溫度感應顆粒和濕度感應顆粒，溫度感應顆粒和濕度感應顆粒通過傳導纖維與無接觸貼片式傳感器連接；或者采用以下傳感器元件結構，如：微型溫度傳感纖維設有溫度傳感器元件，溫度傳感器元件的溫度感應觸線設置于感應層的纖維內；所述微型濕度傳感纖維設有濕度傳感器元件，濕度傳感器元件的濕度感應觸線設置于感應層的纖維內。

該汗巾用智能化手段提醒家長更換汗巾，方式一，該汗巾以汗巾手機APP軟件的方式遠程提醒家長該汗巾的濕度變化和兒童體溫變化；方式二，該汗巾以柔性顯示屏的直觀近距離方式顯示出各種嬰幼兒的體溫等數據。從而預防寶寶由后背受涼所導致的感冒發燒等情況，為寶寶的健康成長助力。其結構具體如下：該汗巾由傳統麻布和棉布，以及微型濕度傳感纖維、微型溫度傳感纖維、無接觸貼片式傳感器與按鈕電池組成，具有五大功能：1、實時檢測孩子體溫；2、實時檢測汗巾濕度；3、根據孩子的出汗量提醒家長及時給孩子補充水分；4、運用了微型充氣泵原理，使智能汗巾貼合背部；5、提醒家長給孩子及時更換汗巾；6、通過數據傳輸及時將數據顯示到智能手機及柔性顯示屏上，或通過無線信號傳輸給家長智能手機上的APP軟件，使家長可以及時掌握信息。從而體溫和濕度通過數據傳輸及時將數據顯示到智能手機或可拆卸的柔性屏幕屏上，使家長可以及時掌握信息，及時給孩子更換汗巾。不僅具有保持后背干爽這些基本功能，還有可實時檢測孩子體溫和汗巾濕度，根據孩子出汗量提醒家長及時給孩子補充水分等功能。

該汗巾的穿戴方式較現有兒童汗巾的穿戴方式進行了改進，具體為：現有兒童汗巾使用時貼身墊在寶寶的衣服里最里層，露出來的一部分是留在衣服外面的，濕了就抽出來換掉；此類兒童汗巾在穿戴時不方便，會產生褶皺。所以該汗巾穿戴的改進點在于增加了充氣按鈕，將該汗巾放入兒童衣服后部的衣領后，按下充氣按鈕使得該汗巾能自動展開貼合兒童的背部；再將柔性顯示屏放入汗巾后部，其穿戴即可完成。具體穿戴方式如下：小范圍掀開兒童的衣領再放入該汗巾，按壓充氣按鈕使該汗巾自動展開，放置柔性顯示屏并檢測兒童體溫及該汗巾的濕度狀態。

該汗巾濕度的準確性和溫度的可行性進行實驗，具體如下：

檢測濕度的準確性：1、選取市面上五款不同品牌的汗巾，分別放上濕度傳感器元件。2、選取室內場地，關上門窗，防止外界的風和濕度對濕度傳感器元件產生干擾影響。3、加入空白對照組，在改變濕度前先用濕度傳感器元件測量汗巾原有濕度并記錄，以增強實驗對比性。4、改變汗巾濕度，同時用滴管均勻滴適量的生理鹽水，用濕度傳感器元件檢測濕度，并記錄，再用滴管滴同等量的生理鹽水，檢測并記錄，以此類推，重復五次，增強實驗的嚴謹度。5、將記錄的數據進行分析，得出汗巾濕度傳感器元件的準確性。

檢測溫度的可行性：在測試濕度的同時，我們加入溫度傳感器元件，檢測溫度變化，對其可行性進行分析。若溫度傳感器元件能準確的檢測出溫度的變化，則檢測溫度可行；若檢測溫度的靈敏度不高，則不可行。

綜上所述，該汗巾的技術水平方面主要將傳感器元件和柔性顯示屏進行了應用，通過檢測器，檢測溫度和濕度的變化，進行工作，計算出汗巾的濕度，寶寶的背部溫度，然后通過電路顯示到柔性顯示屏上，以及通過無線、藍牙、APP軟件等方式提醒家長寶寶的實時狀態。在應用范圍上，該汗巾能運用到全體還處在需要家長照顧的嬰幼兒上，而且卡通的柔性顯示屏還能增加汗巾的親和力，以及實用性。

同時，該汗巾通過智能傳感面料與柔性顯示屏、智能手機的結合，實時檢測孩子體溫與汗巾濕度，通過數據傳輸及時將顯示到柔性顯示屏和智能手機上，能夠讓家長及時得到反饋信息而為嬰幼兒更換汗巾，并且運用了微型充氣泵原理，保障孩子的身體健康。
