用于遮蔭裝置的遮簾布的制作方法
本發明涉及一種遮簾布以及具有遮簾布的遮蔭裝置。
背景技術：
具有可移出的或可從可轉動安裝的卷軸中展開的布幅的遮蔭裝置或者說遮陽裝置被技術人員稱為“布簾或垂簾”。
尤其在具有較大面積的懸掛物的外設布簾或垂簾情況下表明，布在其沿移出方向延伸的縱邊緣的區域內因為氣候影響且尤其是強風作用而隨著時間推移可能會磨損和松垂。這導致遮簾的光學損傷且還導致以下問題，在縮回遮陽裝置時，布不再被干凈利落卷起來，這導致形成褶皺且長期導致損壞。
因此緣故，提出了帶有穩定的側導向機構的布簾。近幾年來創立了尤其所謂的“zip-解決方案”，其中，懸掛物即遮簾布或可從卷軸卷開的布幅借助在側面設在布邊緣上的通常呈拉鏈邊條形式的導向件被引導入彼此對置的引導輪廓部中并保持在其中。引導輪廓部一般由塑料制造并且被保持在安裝于建筑物開口的兩側(如窗拱上)的導軌中。為了使遮簾布在橫向上處于繃緊，導向輪廓部在其拉力側分別利用例如由泡沫材料構成的彈性阻尼件支承在各自導軌上。導軌本身通常由以兩件式或多件式構成并且按照標準由至少兩個相互螺釘連接的鋁型材件制造。
從ep-a-2631414中例如公開了一種“zip-解決方案”，在此采用了包括接納型材和支承型材的兩件式導軌。支承型材借助螺釘被固定在墻拱上。接著，用于引導遮簾布的導向型材被裝入支承型材中且該接納型材與該支承型材相連，從而支承型材被保持在導軌中。但在兩件式或多件式導軌情況下證明了易斷裂性提高，尤其在強力負荷下，就像在例如由風暴引起的強力負荷下。另外，其制造和/或安裝通常是很復雜的。
也知道了一件式導軌，例如由ch-b1-702041公開，其確實就其穩定性而言是有利的，但為此在其安裝方面變得明顯復雜。為了將導軌擰固在窗拱上，大多須從前面將螺釘穿過布引導縫并穿過在導軌后壁中的缺口以便在后側將導軌擰固在墻拱上。接著，導向型材連帶安裝在其上的阻尼件在內地在該導軌的縱向一端的端側被推入導軌中，但這尤其在導軌較長的情況下因與要插入的導向型材的長度成比例地遞增的摩擦阻力而只能很費力地做到。另外，這樣的導向型材端側插入帶來了以下危險，即因型材在導軌內傾斜而出現安裝于型材上的阻尼件受損。
為了避開與導向型材插入一件式導軌相關的以上問題，在de202009002363u1中提出一種解決方案，在這里，遮簾布可以在未使用單獨的導向型材情況下在應力作用下被保持在側導軌內。代替此外被固定在導向型材上的彈性伸展件，遮簾布包括至少一個伸展條，其延伸于遮簾布的整個長度范圍且被整合到遮簾布中或者在縱向側被固定在其上。每個伸展條包括一個橫向彈性中央區域，其兩側接有非橫向彈性區域。非橫向彈性區域用于將伸展條固定在布幅上或者用于在伸展條的縱向側固定邊條。伸展條的橫向彈性中央區域擔負起上述彈性伸展件的作用并且允許在橫向上建立布張力且例如彈性攔阻風壓。
但是，如de202009002363所公開的解決方案的缺點是結構變得復雜且伸展條或遮簾布的制造成本高昂。另外，遮簾布總是即在沒有風力作用下也在橫向拉緊狀態下在導軌中被引導。伸展條和邊條因此總是處于拉力負載下，由此一來，它們快速用壞且易于磨損。
技術實現要素：
就此而言，本發明所基于的技術任務在于提供一種用于遮蔭裝置的、尤其用于布簾或垂簾的遮簾布，其能吸收并緩解例如由風力作用引起的較高負荷峰值且允許簡單而低成本的構造以及耐用且耐磨損的遮蔭裝置使用。
本發明的遮簾布包括沿縱向具有兩個側邊緣的布幅、兩個沿所述側邊緣在各自的與側邊緣緊接的布邊緣區域內與布幅相連的縱條以及導向件，所述導向件與布幅側邊緣有距離地且至少近似平行地延伸并且設置用于在遮蔭裝置的導軌內在兩側引導遮簾布。
在本申請意義上，用表述“縱向”表示布幅的移出方向(或統稱運動方向)，即垂直于卷軸的方向。相應地，用“縱條”來稱呼在布幅的所述縱向上延伸的材料條或條帶。
根據本發明，所述導向件沿各自的自由條邊緣被固定在該縱條上。因此，遮簾布一方面包括布幅，另一方面還包括兩個沿側邊緣分別在對應的布邊緣區域中與布幅相連的縱條，包括在縱向上沿自由條邊緣被固定在縱條上的導向件在內。
根據本發明，每個所述縱條至少在未安裝于遮簾布上的狀態中在其整個寬度范圍上是橫向彈性的。“寬度”在此涉及到縱條的橫向尺寸，即垂直于縱向的尺寸。
術語“彈性”是指材料且尤其是紡織材料的以下能力，即其在作用力下彈性變形且在力卸載之后又處于其初始形狀，即沒有殘余塑性變形。與縱條相關的術語“橫向彈性”在本發明意義上是指縱條可以在橫向上可逆地從松弛(靜止)狀態起通過力作用而被彈性置入其伸展狀態。
根據本發明，通過沿布幅設于兩側的縱條的橫向彈性，造成該遮簾布在橫向上的彈性拉緊運動。因此，遮簾布可以在安裝在遮蔭裝置的側導軌之間的狀態下攔截住在有強風作用時的力峰值。
就此而言，本發明的遮簾布帶來以下優點，因為縱條具有橫向彈性，因此作用于布的力可被布本身吸收且被穩定下來，而不需要附加的彈性件。尤其是，根據本發明，可以放棄此外常見的設于遮蔭裝置的側導軌內的橡膠元件或泡沫材料元件(就像比如在ch-b1-702041中那樣)。這允許導軌結構明顯細長，這不僅從美觀角度看而且尤其因為較低的材料成本、制造成本和安裝成本是有利的。
根據一個優選實施方式，每個所述縱條在條邊緣區域內與對應的布邊緣區域重疊連接，優選是粘接。優選采用熱反應型膠，即這樣的膠，其膠粘性能通過供熱被激活。因此，縱條可以快速可靠地與布幅相連接，不會不利影響到遮簾布的美觀或功能性。代替粘接，也可以借助織物雙線縫合來連接條區段和對應的布邊緣區域。在此要說明的是，因為布幅的材料是基本非彈性的，故在重疊區內的縱條的橫向彈性可以被減弱。
每個縱條優選由具有不同彈性的縱向紗線和橫向紗線構成。在織造技術中，代替“縱向紗線和橫向紗線”地也采用術語“經紗”和“緯紗”。因為根據本發明的縱條應該是橫向彈性的，故所述橫向紗線一般具有比縱向紗線更高的彈性。
橫向紗線(或者說緯紗)優選具有100:245至100:275的彈性，尤其具有至少近似為100:260的彈性。在此情況下，第一數字分別限定在松弛(靜止)狀態下的紗線的長度，第二數字表示紗線能最大彈性伸長至多長。對于本發明，橫向紗線因此尤其優選能被拉長2.6倍，例如在松弛狀態下的100毫米長度被拉長至最大伸長狀態下的260毫米。沿紗線的彈性和橫向于紗線的彈性可以比如通過各種材料的組合針對紗線包纏層或紗線芯的來單獨調節。優選采用具有由彈性纖維構成的芯和聚酰胺包纏層的橫向紗線。
縱條的彈性因為縱向紗線和橫向紗線交織而一般弱于彈性橫向紗線本身的彈性。根據一個優選實施方式，每個縱條在橫向上具有100:129至100:150、優選至少近似為100:140的彈性。每個縱條因此優選可以伸長至其在靜止狀態下的寬度(寬度＝沿橫向紗線方向測量)的至少近似1.4倍。
根據一個優選實施方式，這些導向件呈邊條狀且尤其優選沿對應的自由條邊緣分別以連貫而易彎的邊條鑲邊(kedersaum)的形式形成在每個縱條上。即，所述導向件例如能以就像在拉鏈中那樣的一連串邊條的形式或以不間斷的鑲邊形式構成。
另外，邊條鑲邊優選與各自的縱條一體構成。“一體構成”在此是指縱條材料鎖合地連續過渡至邊條鑲邊。由此保證了縱條和邊條的很穩定的接合。尤其是該邊條鑲邊能用縱條的縱向紗線和/或橫向紗線纏繞。因此，橫向條可以在其制造過程中大致一樣地與邊條鑲邊連接起來。用于制造橫向彈性帶的結構或者織布和卷參數將結合圖6來詳述。
該邊條鑲邊還優選具有橫截面優選呈圓形的具有包套的塑料芯。塑料芯和/或包套優選由聚酯構成。
根據一個優選實施方式，在松弛狀態下的每個縱條的在布幅側邊緣和對應縱條(進而導向件)的自由條邊緣之間所測的凈寬為5至15毫米，優選是8至12毫米，尤其優選近似為10毫米。因而在此情況下，凈寬限定以下的縱條部分，其施展遮簾布的阻尼作用。如果縱條在條邊緣區域內與布幅重疊連接，則縱條也在重疊區內自身具備橫向彈性性能，但它可能因為與基本上不具有彈性或只具有很弱彈性的布幅相連接而在重疊區內未施展阻尼作用或只能施展減弱的阻尼作用。
涉及導向件尺寸設定的是，垂直于布面所測的導向件厚度優選是2至5毫米，尤其優選至少近似為3毫米。導向件厚度優選與在下述的本發明遮蔭裝置中的導軌的導槽的凈寬相協調，從而所述導向件不能穿過該導槽。
除了遮簾布本身外，本發明還涉及一種遮蔭裝置，其包括兩個相互間隔布置的且一般相互平行延伸的各有一個導向內腔的導軌以及一個可轉動安裝在導軌上的卷軸，卷軸具有安裝在卷軸上的且可卷繞到卷軸上或從卷軸上開卷放出的、根據以上描述的本發明的遮簾布。
在根據本發明的遮蔭裝置中，每個導向內腔在布側由前壁界定，前壁具有在縱向上連貫的側凹的導槽。遮簾布在兩側借助保持于導向內腔中的導向件在該導軌中被引導和保持。所述縱條穿過各自導槽。
根據遮蔭裝置的一個優選實施方式，沿橫向所測的導向件相互間的距離大于導向內腔相互間的距離。這意味著，在遮簾布的松弛狀態下，例如在無風力情況下，導向件沒有或者至少沒有在拉緊力下貼靠該導向內腔的前壁。由此一來，導向件和處于松弛狀態的縱條之間的連接沒有因與導軌接觸或摩擦而被不必要地過度使用。另外，因為缺少摩擦或者說摩擦明顯減弱，故用于卷起或開卷放出遮簾布的驅動力和遮簾布磨損可被最小化。
如果要期望獲得對導向件或縱條因在導槽區域摩擦導軌邊緣而用壞的額外防護，這可以例如借助滑動導向件來獲得，滑動導向件就位在導槽的兩側并且防止遮簾布摩擦導槽邊緣。相應的滑動導向件可以在導軌中例如保持在前壁處，比如保持在形成在導槽兩側的側凹縱槽中。
在另一個優選實施方式中，每個所述導軌還具有優選至少部分與導向內腔分隔開的且由具有通孔的后壁界定的安裝內腔。所述通孔尤其設置用于供緊固機構且尤其是螺釘桿穿過以便將導軌固定在墻拱上。所述導軌尤其優選借助螺釘被固定，所述螺釘穿過后壁上的通孔被旋擰入墻壁中。
另外，每個導軌優選在朝向卷軸的一端具有插入漏斗口，其使得將保持件插入各自導槽中變得容易。
附圖說明
結合附圖所示的實施例來詳述本發明，附圖示意示出了：
圖1以立體圖示出具有在頂側連接至兩個導軌的盒、安裝在盒內的卷軸和可卷繞到卷軸上或從卷軸上卷開的遮簾布的遮蔭裝置的一部分；

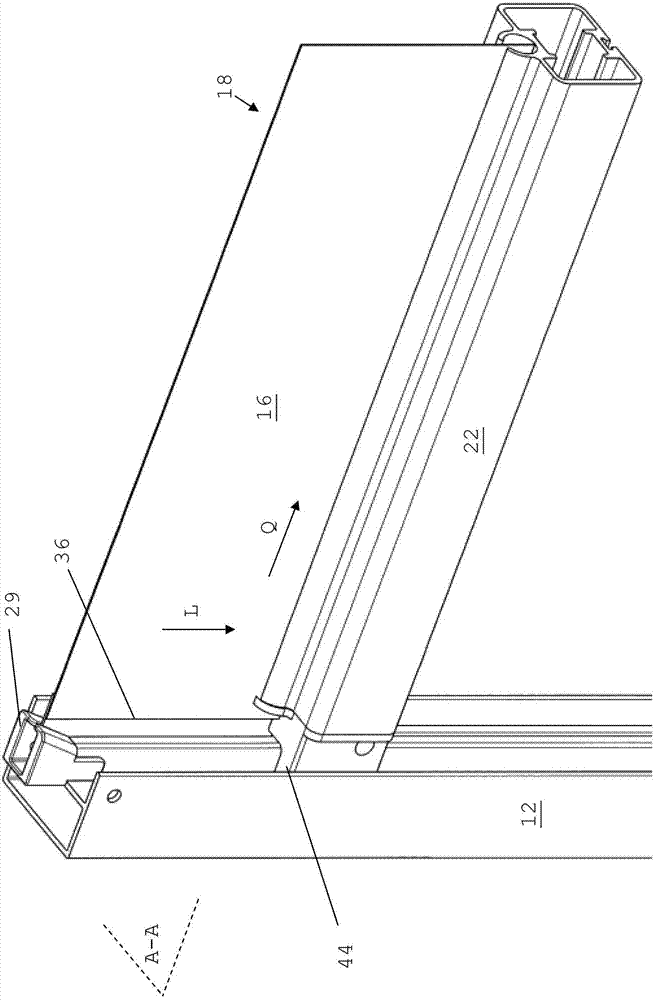

圖2以立體圖示出根據圖1的導軌的上端部連同插入漏斗口和保持在導軌內的遮簾布；
圖3以立體圖示出圖2的導軌的沿圖2的用a-a標示的剖切面的剖面，在那里示出連同保持在其中的遮簾布和部分下降的墜桿的遮蔭裝置部分；
圖4示出沿圖2的剖切面a-a的導軌的橫剖面；
圖5類似于圖4的視圖地示出遮蔭裝置的一個替代實施方式的橫剖面；以及
圖6示意性示出用于制造橫向彈性帶的結構或織布和卷參數。
具體實施方式
圖1示出用作遮蔭裝置的布簾或垂簾的一部分，其按照已知方式包括通常設于建筑物開口的楣側的盒10以及兩個至少近似垂直向下連接至盒10的、相互平行布置的導軌12。各附圖只示出其中一個導軌12。
導軌12是呈型材狀一體構成的并且分別具有沿縱向l延伸的導槽13。導軌12比如能被固定在建筑物開口的墻拱70上(如圖4所示)且優選具有如圖4或圖5所示的橫截面。
可轉動安裝的且能在卷繞方向和退繞方向被驅動的卷軸14位于盒10內，包含布幅16的遮簾布18可以被卷繞到該卷軸上或從該卷軸上開卷放出所述遮簾布18。遮簾布18以其上端被安裝在卷軸14上并在其移出側末端或者說下端20安裝有沿橫向q延伸的且因而平行于卷軸14布置的墜桿22，該墜桿能配設有增重塊并且相對于卷軸14在由布幅16和導軌12限定的縱向l上在導軌12中引導移動。卷軸14可按照已知方式具備未示出的電動驅動裝置或者也可能是人工驅動的。
在所示實施方式中，盒10具有兩個側壁23以及一個與遮板24一體構成的蓋25。在底側，盒10還具有被如此設定尺寸的移出口26，即移出口可讓墜桿22經過。這允許墜桿22至少部分移入盒10中。移出口26的凈寬與此相應地至少對應于墜桿22的垂直于布面所測的寬度。
遮簾布18和墜桿22都在兩側在遮蔭裝置的側導軌12中被引導。
如圖2清楚所示，每個導軌12在其朝向卷軸14的上端28具有各自的插入漏斗口29，其從上端28起呈漏斗形擴寬且伸入盒10中。每個插入漏斗口29具有邊條插槽30，其在底側無縫過渡至各自導軌12的導槽13。因而保證了遮簾布18完美無缺地進入導軌12的導槽13。通常，插入漏斗口29通過夾子與導軌12相連。在所示實施方式中，插入漏斗口29以下邊緣31立在導軌12的上端28處的端面32上并且具有兩個各有一個鎖定凸起34的榫舌33。榫舌33以其鎖定凸起34插入導軌12內的各自鎖定孔35中并且將插入漏斗口與各自導軌12連接在一起。
墜桿22在其朝向導軌12的末端分別具有兩個插入導軌12中的凸起44。因此，墜桿22在兩側可靠保持在導軌12中。在無風力情況下，所述凸起44非接觸地在導軌13內引導移動。具有凸起44的兩端優選由塑料且優選是聚酰胺比如pa6.6制造，或者由橡膠材料制造，以便在防護裝置比如在風力作用下垂直于布面偏移時盡量避免由墜桿碰撞導軌所引起的噼啪作響。
如圖3或圖4所示，遮簾布18具有包括兩個沿縱向l延伸的側邊緣36的布幅16并且還具有離側邊緣36有一定距離地延伸的多個導向件37。導向件37允許在遮蔭裝置的導軌12內在兩側引導遮簾布18。
另外，布幅16具有兩個沿側邊緣36延伸的布邊緣區域38，在所述布邊緣區域內所述布幅16分別與對應的縱條40相連。具體說，在布幅16兩側分別有一個布邊緣區域38與各自縱條40重疊連接，例如通過粘接或縫合。
每個導向件37未被直接固定在布幅16上，而是被固定在縱條40上，確切說是沿著縱條40的各自自由的條邊緣42(如圖4所示)。
布幅16的和每個縱條40的材料尤其就其橫向q伸展性而言是不同的。布幅基本上不是橫向彈性的，而縱條40由橫向彈性材料制造并因此分別在其整個寬度范圍具有橫向彈性性能。所述寬度在此涉及縱條40在布面方向上且垂直于縱向l的延伸尺寸。
每個縱條40的橫向彈性材料優選由具有不同彈性的縱向紗線和橫向紗線構成。彈性橫向紗線(即所謂的緯紗)在所示實施方式中包括由彈性纖維構成的芯(例如透明的彈性纖維29％)和聚酰胺包纏層(例如由聚酰胺紋理化構成，色織布
每根縱條40的凈寬(在布幅16的側邊緣36和對應的縱條40和進而導向件的自由的條邊緣42之間測量)在放松狀態下至少近似為10毫米。不算導向件37的縱條40的整個寬度即從一個側邊緣36到另一側邊緣36的距離至少近似為15毫米。為此清楚知道了與布幅16重疊的條邊緣區域至少近似為5毫米。包括導向件37在內的縱條40的總寬度至少近似為19毫米。
在所示實施方式中，在遮簾布18兩側的導向件37以連貫的邊條鑲邊形式構成。如圖4所示，邊條鑲邊包括具有包套50(如聚酯光滑，噴絲嘴染黑)的、橫截面呈圓形的易彎的聚酯芯48(如聚酯填料，紡紗本白)并且通過用對應縱條40的材料的橫向紗線纏繞聚酯芯48而與其成一體地與之相連。縱條40還可以用縱條材料的縱向紗線纏繞。
代替連貫的邊條，也可在縱條40上采用拉鏈或其它的邊緣加厚體。
如從圖3和圖4所示的橫剖面中最清楚看到地，每個導軌12分別具有一個其橫截面基本呈c形的導向內腔52以便兩側引導遮簾布18，導向內腔在布側由前壁54界定。前壁54的背面56因此朝向各自導向內腔52。
每個導軌12具有兩個相互平行的、與前壁54分別包夾形成直角的且與導軌12的外側壁對齊的側邊沿58，它們與前壁54一起形成u形型材以便在兩側引導該墜桿22。兩個側邊沿58的距離大于垂直于布面所測的墜桿22厚度。墜桿22因此能無接觸地在側邊沿58之間來回運動。
每個前壁54還具有如上所述的、連貫的、沿縱向l延伸的側凹的導槽13。這兩個導向內腔52就此而言以其導槽13彼此相向布置。遮簾布18在兩側以其縱條40穿過所述導槽，從而使得分別安裝在縱條40上的導向件37設置在對應的導向內腔52中。
如此選擇導槽13和導向件或邊條37的尺寸，使得導向件37不會在橫向q上越過導槽13。具體說，導槽13的凈寬被安排為小于垂直于布面所測的導向件37厚度。由此阻止遮簾布18可能在橫向q上移出導向內腔52，這保證了遮簾布18的可靠引導和遮簾布18干凈利落地收卷到卷軸上或開卷放出。
在所示實施方式中，導向件37厚度至少近似為3毫米并且導槽13的凈寬至少近似為1-2毫米。
在所示實施方式中，遮簾布18處于松弛狀態：邊條或導向件37在此情況下沒有或者至少沒有在拉緊力下與對應的導向內腔52的前壁54接觸。這決定了沿橫向q所測的導向件37之間的距離大于導向內腔52之間的距離。
在風力作用下，遮簾布18在橫向q上經歷拉緊力，由此一來，導向件37被拉向導槽13方向，直到導向件在拉緊力下貼靠前壁54的背面56。因為導向件37無法穿過導槽13，故遮簾布18在風力作用下也仍在兩側在導軌中被引導和保持。因為縱條具有橫向彈性性能，故風力作用可通過縱條40沿橫向q延展被吸收和緩沖，從而遮簾布18也能順利抵抗較大的負荷峰值。
如圖4所示的橫剖面清楚所示，導向內腔52居中設置在側邊沿58之間。導向內腔52以及這兩個側邊沿58具有同一個后界壁62，在導軌12寬度范圍上延伸的安裝內腔64連接至該后界壁的背側。兩個在布側敞通的輔助內腔60與導向內腔52相接，每個輔助內腔通過后壁62、各自側邊沿58以及導向內腔52的各自朝向側邊沿58的側壁53構成。墜桿22以其端側凸起插入這兩個敞通的輔助內腔并因此在導軌12內被可靠引導。
安裝內腔64具有后邊界，該后邊界由導軌12的后壁66構成并且具有多個通孔68，用于借助螺釘69將導軌12安裝在墻拱70上(在圖中用虛線示出了通孔和螺釘)。
如圖5所示的遮蔭裝置的替代實施方式與圖1至圖4所示的形式基本只在墜桿在導軌內的引導方式方面有區別。在根據圖5的替代實施方式中，導向內腔52'居中布置在兩個通過前壁54'在布側界定的輔助內腔60'之間。墜桿22'在此實施方式中不具有凸起，而是以其兩個導軌側端分別在導軌12'的側邊沿58'之間被引導。
圖6以行業常見的視圖示出用于制造橫彈性帶的織機的規定(織布和卷參數)。尤其示出了以下信息：a)穿綜框；b)穿筘；c)接合(bindung)和d)花紋設計(patrone)。用于織機的規定(花紋設計)是織物組織中的圖案的表示。它包括在織造過程中的縱向紗線(經紗)和橫向紗線(緯紗)的各自位置。縱向紗線在所示的花紋(d)中從上向下走，橫向紗線從左向右走。花紋中的每個正方形此時表示一個綜框。黑色正方形表示在此位點上的縱向紗線提點及橫向紗線抑點(經紗壓緯紗)，白色正方形表示在此位點上的橫向紗線提點和縱向紗線抑點(緯紗壓經紗)。
