本發明涉及飲水容器的可開啟式的蓋體，特別是一種旋轉式安全容器蓋。

背景技術：

目前，各種杯蓋結構眾多。如中國專利200720302880.3公開了一種翻蓋式直飲杯。該翻蓋式直飲杯包括：杯體和杯蓋，杯蓋的下蓋與杯體相連，下蓋中設有密封杯體內壁的內蓋，翻蓋與下蓋間設有轉軸，轉軸上設有復位彈簧，內蓋上設有出水口，翻蓋中的壓蓋封閉出水口，翻蓋中設有鎖鉤和鎖鉤彈簧，下蓋或內蓋上設有與鎖鉤相配合的卡槽。翻蓋上設有旋鈕，旋鈕連接有凸輪，凸輪的較長端和較短端可間歇的與鎖鉤接觸。杯子在使用過程中，可有效防止誤操作打開杯蓋。但其存在以下不足：上述翻蓋式直飲杯采用翻蓋的鎖鉤與下蓋的卡槽來控制杯蓋的開合，其結構復雜，使用不方便。

鑒于上述情況，中國實用新型專利說明書（授權公告號：CN203252348U）公開了一種旋轉式杯蓋。它包括：與杯體相連的下蓋，翻蓋可繞轉軸翻轉以打開或封閉出水口，轉軸上設有翻蓋彈簧。所述的翻蓋中設有卡扣，下蓋上套有可繞下蓋轉動的旋蓋，旋蓋中設有與翻蓋卡扣相配合的卡鉤，翻蓋中的卡扣與旋蓋上的卡鉤可相互定位或脫離，旋蓋與下蓋間設有復位彈簧；所述的翻蓋卡扣下端面與旋蓋卡鉤的上端面間設有相配合的斜面。由于旋蓋中設有與翻蓋卡扣相配合的卡鉤，翻蓋中的卡扣與旋蓋上的卡鉤可相互定位或脫離，翻蓋卡扣下端面與旋蓋卡鉤的上端間設有相配合的斜面，使得本實用新型的杯蓋只需轉動一下旋蓋，便可打開杯蓋；下壓翻蓋便可合蓋，其結構簡單，使用方便。雖然與原有技術相比改進較多，但是在使用中仍然存在如下缺陷：

1、由于翻蓋的卡扣通常設置在翻蓋內壁，因此勢必需要旋蓋上的卡鉤要延伸到旋蓋以上一定高度才能配合卡扣，這樣不但會造成產品不美觀，而且延伸出來的卡扣部件容易損壞，甚至卡扣部件還容易傷害到使用者的嘴巴。

2、當產品使用一段時間以后，旋蓋與下蓋間設有復位彈簧難免會出現疲損或變形，造成翻蓋中的卡扣與旋蓋上的卡鉤的定位位置出現偏差，特別是翻蓋蓋合鎖定的效果就會出現偏差。

3、由于產品通過旋轉旋蓋就可以使翻蓋打開，其操作過于簡單，非常容易在不經意的觸碰旋蓋后就會打開翻蓋。這對于一般使用者（特別是兒童來），容易產生使用安全隱患。

技術實現要素：

本發明的目的在于提供一種旋轉式安全容器蓋，主要解決上述現有技術所存在的問題，本發明可方便的實現翻蓋的開閉，使容器蓋的外觀更加美觀，而且可以進一步確保使用安全。

為實現上述目的,本發明的技術方案是:

一種旋轉式安全容器蓋，其特征在于：它包括翻蓋和與翻蓋通過旋轉軸連接的下蓋；該下蓋由下蓋固定圈和套設在下蓋固定圈外的下蓋活動圈構成；其特征在于：該下蓋固定圈內設有可繞軸旋轉的卡鉤，該卡鉤的鉤部位于上端，該卡鉤的下端連接復位彈簧的一端，該復位彈簧另一端連接在下蓋固定圈上；該卡鉤的下端位于復位彈簧的另一側具有設置在下蓋活動圈上的驅動件；該翻蓋上具有位置對應于卡鉤的卡扣。

所述的旋轉式安全容器蓋，其特征在于：該下蓋固定圈具有一卡鉤室，該卡鉤與卡鉤室一側壁之間設置復位彈簧，該卡鉤與卡鉤室另一側壁之間具有下蓋活動圈上的驅動件。

所述的旋轉式安全容器蓋，其特征在于：該卡鉤下端與卡鉤室一側壁具有凸柱或凹槽，通過凸柱或凹槽來定位復位彈簧。

所述的旋轉式安全容器蓋，其特征在于：該卡扣是從翻蓋內部向下延伸的一卡板，該卡板上具有一卡孔。

所述的旋轉式安全容器蓋，其特征在于：該翻蓋通過旋轉軸和彈簧連接的下蓋。

所述的旋轉式安全容器蓋，其特征在于：該下蓋固定圈與下蓋活動圈之間設有鎖緊結構。

所述的旋轉式安全容器蓋，其特征在于：該鎖緊結構包括一中間通過轉軸活動連接的按壓件，該按壓件的一端通過彈簧與下蓋活動圈連接，該按壓件另一端具有鎖部；該下蓋固定圈上具有對應于鎖部的鎖孔。

所述的旋轉式安全容器蓋，其特征在于：該按壓件與彈簧的連接處設置在下蓋活動圈上向下蓋固定圈內延伸的凹室內，該下蓋固定圈上具有可供凹室進行限位轉動的缺口。

本發明具有以下的特點及功能：

1、本發明可以簡單方便的實現容器翻蓋的蓋合和打開，甚至可以實現單手開蓋。

2、本發明結構有利于隱藏卡鉤和復位彈簧的作用，不影響容器蓋的外觀美觀度。

3、本發明使用時，對下蓋活動圈可進行有效限定，避免其轉動角度過大。

4、本發明通過在下蓋固定圈與下蓋活動圈之間設有鎖緊結構，增加了產品的使用安全性。

附圖說明

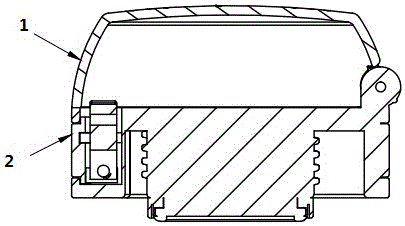

圖1 是本發明的正面剖視圖。

圖2是本發明的側面剖視圖。

圖3是本發明中上蓋的側面剖視圖。

圖4是本發明中鎖緊結構的剖視圖。

具體實施方式

以下結合具體實施方案對本發明做進一步說明和解釋，應理解以下實施方案僅用于說明本發明而非限制本發明的范圍。

參見圖1-圖3，本發明提供了一種旋轉式安全容器蓋。如圖所示：它包括翻蓋1和與翻蓋1通過旋轉軸連接的下蓋2；該下蓋2由下蓋固定圈22和套設在下蓋固定圈22外的下蓋活動圈21構成；該下蓋固定圈22內設有可繞軸31旋轉的卡鉤3，該卡鉤3的鉤部位于上端，該卡鉤3的下端連接復位彈簧4的一端，該復位彈簧4另一端連接在下蓋固定圈22上；該卡鉤3的下端位于復位彈簧4的另一側具有設置在下蓋活動圈21上的驅動件211；該翻蓋1上具有位置對應于卡鉤3的卡扣11。該卡扣11是從翻蓋1內部向下延伸的一卡板，該卡板上具有一卡孔。

當需要蓋合翻蓋1時，將翻蓋1的卡扣11向卡鉤3的方向壓入，此時，卡鉤3上端略向后退一下（圖1為向左），再藉由復位彈簧4的作用與卡扣11進行扣合，翻蓋11就此穩固蓋合。

當需要打開翻蓋時，旋轉下蓋活動圈21（圖1中為略向左轉動下蓋活動圈21），此時，驅動件211推動卡鉤3的下端使卡鉤3上端的鉤部與卡扣11脫離，翻蓋1就被打開了。若該翻蓋1是通過旋轉軸和彈簧連接的下蓋2，則脫離后，翻蓋1自動打開一定角度。使用者松手后，下蓋活動圈21在復位彈簧4的作用下，自動復位。

作為一種優選結構，該下蓋固定圈22具有一卡鉤室，該卡鉤3與卡鉤室一側壁之間設置復位彈簧4，該卡鉤3與卡鉤室另一側壁之間具有下蓋活動圈21上的驅動件211。該結構具有如下作用：

（1）可以起到隱藏卡鉤3和復位彈簧4的作用，不影響容器蓋的外觀美觀度。

（2）對卡鉤3和復位彈簧4這些部件起到一定的保護作用。

（3）對驅動件211的活動范圍進行有效限制，避免下蓋活動圈21的活動角度過大。

再者，該卡鉤3下端與卡鉤室一側壁具有凸柱或凹槽，通過凸柱或凹槽來定位復位彈簧4。通過上述結構，確保復位彈簧4位置的穩定性。

考慮到翻蓋打開的操作過于簡單，為確保使用安全，本發明在下蓋固定圈22與下蓋活動圈21之間設有鎖緊結構。

如圖4所示，該鎖緊結構可以是這樣的結構。它包括一中間通過轉軸50活動連接的按壓件51，該按壓件51的一端通過彈簧52與下蓋活動圈21連接，該按壓件51另一端具有鎖部511；該下蓋固定圈22上具有對應于鎖部511的鎖孔53。在翻蓋1蓋合時，按壓件51由于彈簧52的作用，其鎖部511是一直扣在鎖孔53中的，因此，下蓋固定圈22與下蓋活動圈21之間是不能轉動的，也就無法實現翻蓋1開啟的功能。當需要打開翻蓋1時，先要向內按壓按壓件51靠近彈簧52的一端，彈簧52被壓縮的同時鎖部511脫離鎖孔53，此時下蓋固定圈22與下蓋活動圈21之間就可以旋轉開蓋了。

本發明中，該按壓件51與彈簧52的連接處設置在下蓋活動圈21上向下蓋固定圈22內延伸的凹室6內，該下蓋固定圈22上具有可供凹室6進行限位轉動的缺口7。該結構同樣可以對下蓋活動圈21的活動角度進行比較有效的限定。

當然，本發明也可以采用其他的鎖緊結構，如按壓插銷的鎖緊結構，此處不再贅述。

以上所述者，僅為本發明的較佳可行實施例而已，非因此即局限本發明的專利范圍，舉凡運用本發明說明書及圖式內容所為的等效結構變化，均理同包含于本發明的權利范圍內，合予陳明。
