本發明屬于家用清潔工具領域，具體涉及一種防撞地板清洗機。

背景技術：

隨著人們生活水平的提高，越來越注重家庭生活環境，尤其對室內清潔非常看重，在此背景下，越來越多的室內用清潔工具開始出現，來替代或緩解繁重的人力家務勞動。

用于進行地板清理的工具一般是拖把，目前，市場上的拖把有很多種，如中國專利 CN1244373 公開了一種拖把，包括 ：一推桿，一拖把頭，一對平行間隔的輥子，它們可轉動地安裝在所述拖把頭上，各輥子有一大致圓形的第一表面，和一從所述第一表面切向延伸的大致平的第二表面 ；一海綿材料，其夾在所述一對輥子的所述第一表面之間并能可選擇地運動，所述海綿材料有一用于接觸待清潔表面的端部，所述輥子的第一和第二表面能可選擇地擠干所述海棉材料包括其端部的水。

為了便于拖把清洗，人們提供了旋轉式絞干拖把，還設計了拖把擠干器、拖把脫水器、拖把夾干器及拖把絞干器。這些情況均為拖把與清洗裝置、擠干裝置分離的結構形式，無法實現拖把的循環利用功能，且工作效率低。

此外，對于木地板，經拖把作業過后，其表面會處于潮濕狀態，經常如此，會嚴重影響地板的使用壽命。因此，現有的拖把已不能滿足人們的保潔需求，迫切需求一種集清洗裝置、擠干裝置、烘干裝置于一體的循環式防撞地板清洗機。

技術實現要素：

針對現有技術不足，本發明提供了一種防撞地板清洗機，結構緊湊，具有拖地、清洗、吹干、防撞等功能，可以彌補現有地板清洗裝置的不足。

為了解決上述技術問題，本發明通過下述技術方案得以解決。

一種防撞地板清洗機，包括殼體、設于殼體下方的驅動輥、包覆在驅動輥上的清潔布，所述殼體中設有水箱，所述清潔布在引導輥的作用下進入水箱并離開水箱；清潔布的循環路徑上設有刮片、擠壓輥；所述殼體的后端設有吹風裝置，所述殼體的前端設有撞擊緩沖塊，該撞擊緩沖塊的后端通過彈簧與設于殼體中的擋板相連。

作為優選，所述殼體的頂部設有可打開的蓋板。

作為優選，所述吹風裝置包括設于殼體上的進風口、風道、朝向地板的出風口、設于風道中的風扇。

作為優選，所述風道中設有加熱電阻絲，可吹出熱風，加快地板的干燥。

作為優選，所述殼體上設有推桿，方便人推著進行清潔。

與現有技術相比，本發明具有以下有益效果：提供了一種防撞地板清洗機，能夠在拖地過程中自動完成清潔布的清潔，同時具有干燥裝置，能夠快速使地板干燥，防止地板潮濕變質，使用十分方便，同時撞擊緩沖塊能夠緩沖撞擊時的撞擊力，保護設備和其他家具。

附圖說明

圖1為本發明的截面示意圖。

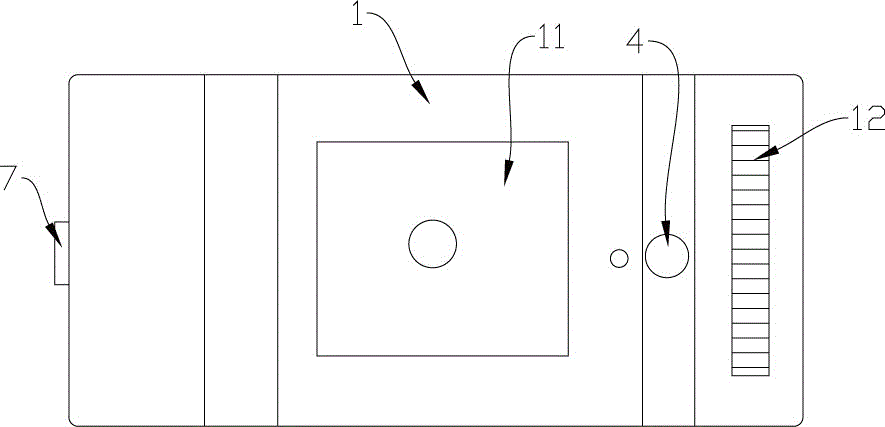

圖2為本發明的俯視圖。

具體實施方式

下面結合附圖與具體實施方式對本發明作進一步詳細描述。

見圖1與圖2，一種防撞地板清洗機，包括殼體1、設于殼體1下方的驅動輥2、包覆在驅動輥2上的清潔布3所述殼體1中設有水箱64，所述清潔布3在引導輥61的作用下進入水箱64并離開水箱64；清潔布3的循環路徑上設有刮片63、擠壓輥62；所述殼體1的后端設有吹風裝置5。該結構中，清潔布3能夠在移動過程中不斷拖地清潔循環使用，刮片63用于掛下清潔布3上的污物，擠壓輥62用于將水擠干，吹風裝置5用于吹干拖過后的地板，所述殼體1的前端設有撞擊緩沖塊7，該撞擊緩沖塊7的后端通過彈簧與設于殼體1中的擋板8相連。

本實施方式中，所述殼體1的頂部設有可打開的蓋板11，用于更換水箱64中的水；所述吹風裝置5包括設于殼體1上的進風口12、風道、朝向地板的出風口、設于風道中的風扇；所述風道中設有加熱電阻絲。所述殼體1上設有推桿4

以上所述，本發明中的防撞地板清洗機，能夠在拖地過程中自動完成清潔布的清潔，同時具有干燥裝置，能夠快速使地板干燥，防止地板潮濕變質，使用十分方便。

本發明的保護范圍包括但不限于以上實施方式，本發明的保護范圍以權利要求書為準，任何對本技術做出的本領域的技術人員容易想到的替換、變形、改進均落入本發明的保護范圍。
