本實用新型涉及一種水杯，尤其涉及一種帶飲水量顯示的水杯。

背景技術：

水是生命之源，人體一切的生命活動都離不開水。對于人體而言，水在身體內不但是“運送”各種營養物質的載體，而且還直接參與人體的新陳代謝，因此，保證充足的攝水量對人體生理功能的正常運轉至關重要。一般而言，人每天喝水的量至少要與體內的水分消耗量相平衡。每個人需要喝多少水會根據年齡階段、身體狀況、活動量、環境、天氣等因素確定。目前，對于成人而言，人們都是根據口渴的生理反應喝水，也沒有去準確計量一天喝了多少水，而且當前市場上的水杯也沒有飲水量檢測和飲水量顯示的功能，因此發明一種帶飲水量顯示的水杯對人們準確掌握自身一天的飲水量很有必要。對于兒童而言，由于其自律和自覺性較成人弱，如果能開發一種通過飲水量顯示激發兒童喝水的積極性的水杯也是有很重要的實際意義。

技術實現要素：

為了解決現有的問題，本實用新型提供一種帶飲水量顯示的水杯。

本實用新型是通過下述技術方案來解決上述技術問題的：

一種帶飲水量顯示的水杯，包括杯體、杯蓋和吸管，所述帶飲水量顯示的水杯還包括流量傳感器、電路控制板和飲水量顯示模塊，所述流量傳感器安裝在吸管上，所述電路控制板安裝在所述杯蓋內，所述流量傳感器和飲水量顯示模塊分別與所述電路控制板電連接。

在具體實施例中，所述飲水量顯示模塊為復數顆LED燈。

在具體實施例中，所述LED燈的數量范圍為3-12顆。

在具體實施例中，所述LED燈安裝在所述電路控制板上，所述杯蓋表面開有與LED燈數量相同的小孔，且LED燈頭部分從所述杯蓋上的小孔穿出。

所述電路控制板包括電池、電源接口、飲水量顯示驅動模塊、信號采集與放大器、微處理器、存儲器，所述電池與電源接口、飲水量顯示驅動模塊、信號采集與放大器、微處理器、存儲器、流量傳感器、飲水量顯示模塊電連接，所述微處理器與飲水量顯示驅動模塊、信號采集與放大器、存儲器電連接。

在具體實施例中，所述電池為充電電池。

在具體實施例中，所述飲水量顯示模塊為數碼顯示屏或液晶顯示屏。

在具體實施例中，所述數碼顯示屏或液晶顯示屏安裝在所述杯蓋表面的開槽中，且在杯蓋表面的開槽中靠近杯蓋外表面方向安裝有透明玻璃。

在具體實施例中，本實用新型的有益效果在于：通過流量傳感器將飲水量(流量)信號轉變成為電信號，并通過信號采集與放大器將信號輸送到微處理器中進行處理和分析，計算得出累計飲水量后驅動飲水量顯示驅動模塊，將飲水量通過飲水量顯示模塊直觀地顯示出來，本實用新型中飲水量顯示模塊可以為復數個LED燈，也可以為數碼顯示屏或液晶顯示屏。

附圖說明

圖1是本實用新型一種實施例的爆炸圖。

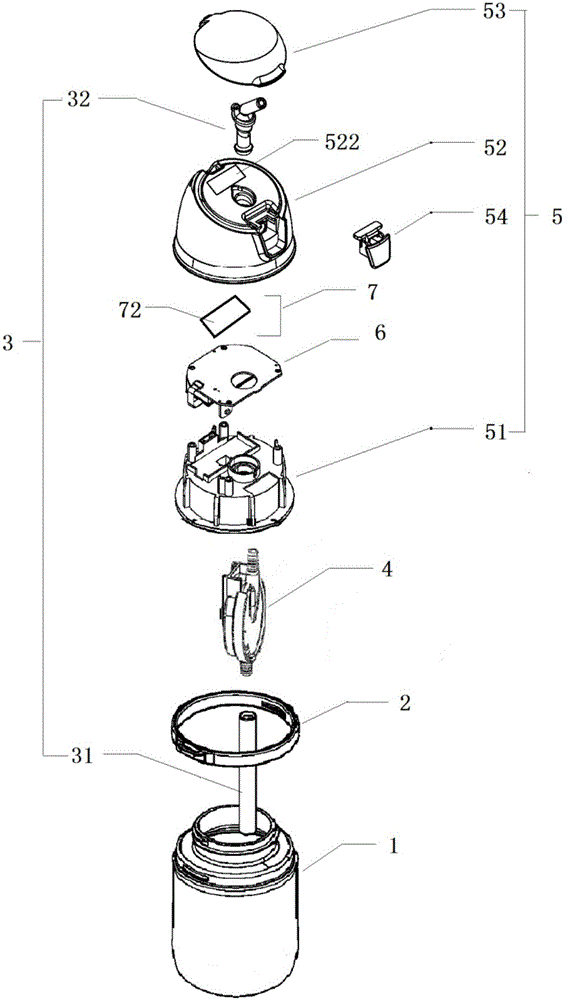

圖2是本實用新型另一種實施例的爆炸圖。

圖3是本實用新型的電路方框圖。

具體實施方式

下面結合附圖給出本實用新型較佳實施例，以詳細說明本實用新型的技術方案。

如圖1所示，一種帶飲水量顯示的水杯，包括杯體1、杯帶環2、吸管3、流量傳感器4、杯蓋5、電路控制板6、飲水量顯示模塊7，流量傳感器4安裝在吸管3上，流量傳感器4和飲水量顯示模塊7分別與電路控制板6電連接。

在具體實施例中，吸管3分為吸管出口段32和吸管吸水段31，吸管出口段32和吸管吸水段31之間安裝有流量傳感器4。杯蓋5包括杯蓋座51、杯蓋體52、吸管蓋53和吸管蓋開關54，杯蓋座51通過螺紋或卡扣的方式蓋在杯體1的杯口，杯蓋體52安裝在杯蓋座51上，在兩者的接觸面之間安裝有密封圈，電路控制板6固定在杯蓋座51上，并位于杯蓋座51與杯蓋體52之間的空間內，而吸管出口段32安裝在杯蓋座51、杯蓋體52的開孔上，且吸管出口段32與杯蓋座51和杯蓋體52接觸的部分安裝有密封圈，吸管出口段32伸出杯蓋座51后連接到流量傳感器4上，流量傳感器4的下端再與吸管吸水段31相連接。吸管蓋53通過軸安裝在杯蓋體52上，并可以繞軸翻開和合上，在杯蓋體52上還安裝有吸管蓋開關54，當吸管蓋53合上時，吸管蓋53的前端可以卡入吸管蓋開關54上，并將吸管出口段32伸出杯蓋體52的部分蓋在吸管蓋53內，以便在不喝水時將吸管出口段32保護起來，以免污染吸管出口段32，當需要喝水時，按下吸管蓋開關54即可打開吸管蓋53。

如圖3所示，電路控制板6還包括電池13、電源接口14、飲水量顯示驅動模塊15、信號采集與放大器12、微處理器10、存儲器11，電池13與電源接口14、飲水量顯示驅動模塊15、信號采集與放大器12、微處理器10、存儲器11、流量傳感器4、飲水量顯示模塊7電連接，微處理器10與飲水量顯示驅動模塊15、信號采集與放大器12、存儲器11電連接。

在具體實施例中，飲水量顯示模塊7可以為復數顆LED燈71或數碼顯示屏或液晶顯示屏72。

如圖1所示，當采用LED燈時，LED燈的數量范圍為3-12顆，LED燈安裝在電路控制板6上，杯蓋體52表面開有與LED燈數量相同的小孔521，且LED燈頭部分從杯蓋體52上的小孔521穿出。

在具體實施例中，電池13為充電電池。

如圖2所示，當飲水量顯示模塊7為數碼顯示屏或液晶顯示屏72，數碼顯示屏或液晶顯示屏72安裝在杯蓋體52表面的開槽中，且在杯蓋體52表面的開槽中靠近杯蓋體外表面方向安裝有透明玻璃522，該透明玻璃522采用防水密封膠安裝在杯蓋體52上，以保護數碼顯示屏或液晶顯示屏72。

在喝水時，水流經吸管吸水段31、流量傳感器4和吸光出口段32進入口中，在此過程中，流量傳感器4將飲水量轉換為電信號，微處理器10通過信號采集與放大器12采集到飲水量信號后，通過計算與分析，得出本次飲水量，并將本次飲水量與當期內已經累計的飲水量進行加法運算計算出累計飲水量，然后微處理器10發出指令，通過飲水量顯示驅動模塊15將累計飲水量在飲水量顯示模塊7上顯示。

當飲水量顯示模塊7為LED燈71時，微處理器10會根據當前的累計飲水量與預先設定的當日飲水量的比例來選擇LED燈71的亮燈數量。例如，如果預先設定的當日飲水量為1000ml，根據采集的數據，當前的累計飲水量為500ml，而LED燈71的數量為10顆，則LED燈71的亮燈數量為5顆，當計算出的比例乘以LED燈71的數量不為整數時，向下圓整，確定LED燈71的亮燈數量。

當飲水量顯示模塊7為數碼顯示屏或液晶顯示屏72時，微處理器10直接將當前的累計飲水量顯示在數碼顯示屏或液晶顯示屏72上，以便人們直觀地了解當前當期的飲水量。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內，本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
