本實用新型屬于門窗技術領域，具體涉及一種新型推拉窗。

背景技術：

現有技術的窗戶分為內開、外開或者向兩側推拉，內開、外開的窗戶通過合頁與邊框連接，這樣開啟的時候占用一定的空間，如果家里有兒童玩耍的話，很容易碰頭，所以使用越來少。向兩側推拉的窗戶在底邊框上設有一道滑軌，窗框在底邊框上左右滑動達到開啟閉合的目的，這種窗戶雖然不占用室內外空間，但是窗戶框與邊框存在間隙大，密封不嚴。

在沿海地區，多發臺風天氣，目前的鋁合金推拉窗戶容易出現漏風、漏水現象，風雨天氣出現倒回風，順縫隙進入的雨水給用戶造成損失，時間久了造成縫隙變大，型材腐蝕，影響使用壽命。

技術實現要素：

本實用新型的目的是解決現有技術的窗框與邊框之間存在密封不嚴、使用壽命短的技術問題，提供一種新型推拉窗，以克服現有技術的不足。

為實現上述目的，本實用新型采用以下方案：

一種新型推拉窗，它包括下滑框；所述下滑框的兩端設有垂直連接的邊框；其要點是所述下滑框的一側設有雙層支撐板；所述支撐板上設有滑槽；所述下滑框上設有階梯分布的第一滑道和第二滑道；所述第一滑道靠近支撐板，并高于第二滑道；所述第一滑道和第二滑道上分別設有第一定位彎折扣和第二定位彎折扣；所述第一滑道和第二滑道上分別設有滑動連接的底窗框；所述底窗框分別扣在第一定位彎折扣和第二定位彎折扣上；所述底窗框的內側設有相對設置的密封固定槽；所述底窗框的上面設有玻璃插槽；所述底窗框的兩端設有側窗框；所述邊框上設有與側窗框插接的第一卡條和第二卡條；所述第一卡條和第二卡條的末端設有對向分布的彎折部。

作為進一步改進，所述支撐板上面的滑槽內設有滑動連接的紗窗框；所述紗窗框的下面通過滑條與凹槽連接；所述滑條上設有密封扣槽。

作為進一步改進，所述紗窗框上設有卡合件；所述卡合件的一端和紗窗框上分別設有相對的密封卡槽；所述卡合件的另一端和紗窗框上分別設有扣接的彎鉤；所述卡合件彎鉤的后面設有彎折的迂回部。

作為進一步改進，所述紗窗框上和卡合件之間設有金剛網，通過相對設置的密封卡槽夾緊，將金剛網放入紗窗框密封卡槽內的膠條上，扣上卡合件，彎鉤扣接后迂回部的角度變大，另一端的密封卡槽內的膠條將其夾緊。

作為進一步改進，所述支撐板側面和第一滑道側面分別設有與底窗框密封連接的第一密封卡槽和第二密封卡槽。

作為進一步改進，所述第一滑道和第二滑道同向傾斜設置，靠近支撐板一端高于另一端，傾斜角度為3.8°。

作為進一步改進，所述第一滑道和第二滑的水平距離為25mm。

作為進一步改進，所述支撐桿的高度為95mm。

所述第一密封卡槽、第二密封卡槽、密封卡槽、密封扣槽和密封固定槽內分別設有密封膠條。

作為進一步改進，所述下滑框、邊框、底窗框、側窗框和紗窗框均采用鋁合金或不銹鋼。

本實用新型推拉窗的下滑框采用階梯分布，有效阻擋風雨進入，并且窗框與底滑框之間均設有密封膠條，有效的解決了現有技術的窗框與邊框之間存在密封不嚴、使用壽命短的技術問題。

附圖說明

圖1是本實用新型結構示意圖；

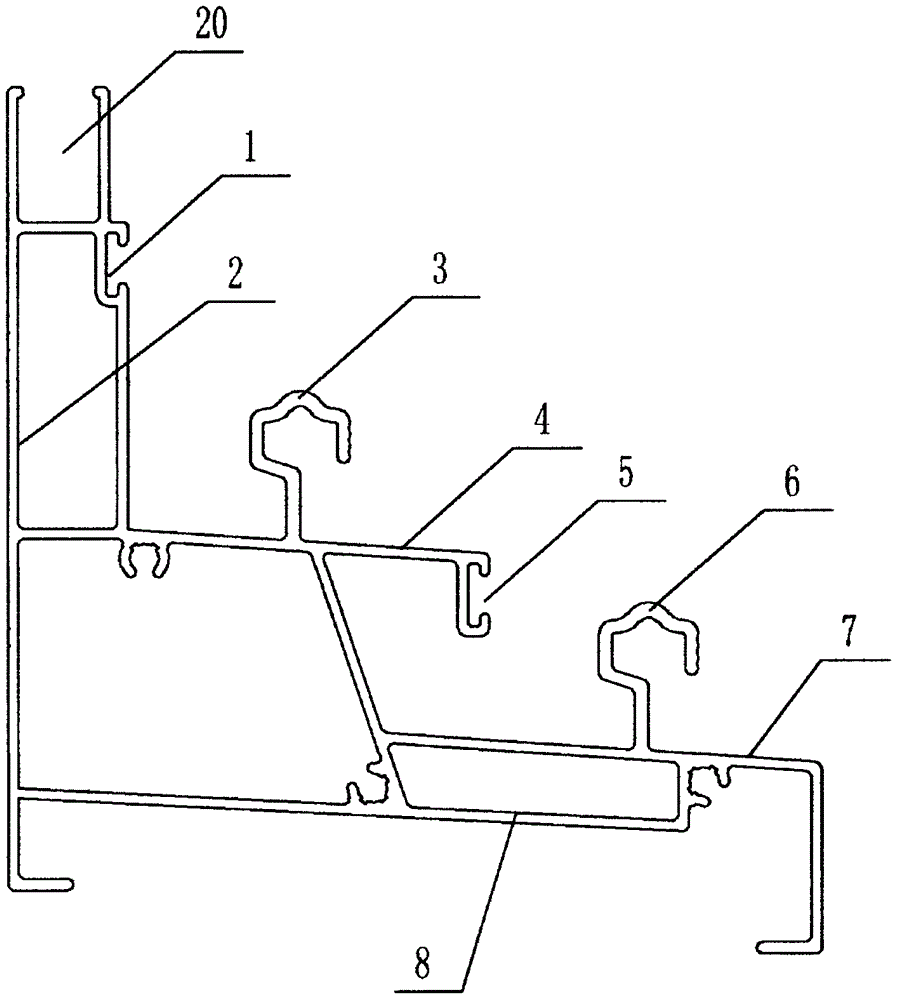

圖2是下滑框結構示意圖；

圖3是底窗框結構示意圖；

圖4是邊框結構示意圖；

圖5是邊框與側窗框連接示意圖；

圖6是紗窗框結構示意圖。

圖中1、第一密封卡槽 2、支撐板 3、第一定位彎折扣 4、第一滑道 5、第二密封卡槽 6、第二定位彎折扣 7、第二滑道 8、下滑框 9、第一卡條 10、第二卡條 11、邊框 12、彎折部 13、彎鉤 14、迂回部 15、滑條 16、卡合件 17、密封卡槽 18、密封扣槽 19、紗窗框 20、滑槽 21、玻璃插槽 22、底窗框 23、密封固定槽 24、側窗框。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述， 而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

實施例1：根據圖1-圖6，本實用新型一種新型推拉窗，它包括下滑框；所述下滑框的兩端設有垂直連接的邊框；所述下滑框的一側設有雙層支撐板；所述支撐板上設有滑槽；所述下滑框上設有階梯分布的第一滑道和第二滑道；所述第一滑道靠近支撐板，并高于第二滑道；所述第一滑道和第二滑道上分別設有第一定位彎折扣和第二定位彎折扣；所述第一滑道和第二滑道上分別設有滑動連接的底窗框；所述底窗框分別扣在第一定位彎折扣和第二定位彎折扣上；所述底窗框的內側設有相對設置的密封固定槽；所述底窗框的上面設有玻璃插槽；所述底窗框的兩端設有側窗框；所述邊框上設有與側窗框插接的第一卡條和第二卡條；所述第一卡條和第二卡條的末端設有對向分布的彎折部。

所述支撐板上面的滑槽內設有滑動連接的紗窗框；所述紗窗框的下面通過滑條與凹槽連接；所述滑條上設有密封扣槽。

所述紗窗框上設有卡合件；所述卡合件的一端和紗窗框上分別設有相對的密封卡槽；所述卡合件的另一端和紗窗框上分別設有扣接的彎鉤；所述卡合件彎鉤的后面設有彎折的迂回部。

所述紗窗框上和卡合件之間設有金剛網，通過相對設置的密封卡槽夾緊，將金剛網放入紗窗框密封卡槽內的膠條上，扣上卡合件，彎鉤扣接后迂回部的角度變大，另一端的密封卡槽將其夾緊。

所述支撐板側面和第一滑道側面分別設有與底窗框密封連接的第一密封卡槽和第二密封卡槽，實現縫隙全密封。

所述第一滑道和第二滑道同向傾斜設置，靠近支撐板一端高于另一端，傾斜角度為3.8°，便于侵入的雨水排除。

所述第一滑道和第二滑的水平距離為25mm，防水更強。

所述支撐桿的高度為95mm，抗風性強，扭力增強。

所述第一密封卡槽、第二密封卡槽、密封卡槽、密封扣槽和密封固定槽內分別設有密封膠條。

所述下滑框、邊框、底窗框、側窗框和紗窗框均采用鋁合金或不銹鋼。

本實用新型推拉窗的下滑框采用階梯分布，有效阻擋風雨進入，并且窗框與底滑框之間均設有密封膠條，有效的解決了現有技術的窗框與邊框之間存在密封不嚴、使用壽命短的技術問題。
