本實用新型涉及單人火鍋，特別是一種可升降的單人火鍋防溢流抽蒸汽裝置。

背景技術：

現在人們在食用單人火鍋時，是每個人面前單獨使用一個鍋體和一個電磁爐，在鍋體內的火鍋湯沸騰之后，會有大量的蒸汽向上排出，蒸汽的排出不僅影響使用者和對面的使用者的對話交流，而且會有很多被吸入到人體內，影響人們的健康，且大量的火鍋蒸汽飄到人們衣服上，使得吃完火鍋的人們第二天需要更換衣服，不然會有很大的火鍋味道，且向上排出的蒸汽容易燙傷人手。而且有時鍋體內加的火鍋湯過多的時候，當鍋體內的湯滾沸時，容易有湯汁溢出，向外順著鍋體流到電磁爐上，給人們食用火鍋造成了危險，且不便于商家清洗。

技術實現要素：

針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種可升降的單人火鍋防溢流抽蒸汽裝置，有效的解決了現有的單人火鍋在食用的時候煙氣向上排出容易燒傷人手且影響人們視線，火鍋湯溢流到電磁爐上造成危險和清洗不便的問題。

本實用新型的技術方案是，包括桌體,桌體上端面上設有圓形槽，所述圓形槽底端水平放置有電磁爐，電磁爐上放置有鍋體，所述圓形槽后部的桌體上設有向上伸出的部分置于鍋體上方的弧形風罩，所述風罩內部設有空腔，所述風罩前圓面上設有多個連通其內部空腔的抽風孔，所述風罩的空腔經軟管連通有抽風機，所述抽風機連通到排煙管上，所述鍋體外圓面上呈圓周設有溢流槽，所述風罩上下滑動設置在桌體內，所述弧形風罩的兩端設有豎向的齒條，所述桌體內設有縱向的與齒條相配合的齒輪，所述齒輪兩端的連接有轉軸，所述齒輪前后兩端的桌體內設有阻尼套筒，所述轉軸摩擦配合在阻尼套筒內。

本實用新型結構簡單，在食用單人火鍋的時候蒸汽被后部的弧形煙罩吸收，不會被冒出的蒸汽影響，且加有溢流槽，使得鍋內溢出的湯汁直接被溢流槽接收，不會燙傷人，且清洗方便，風罩可以上下拉動，方便了使用。

附圖說明

圖1為本實用新型主視結構示意圖。

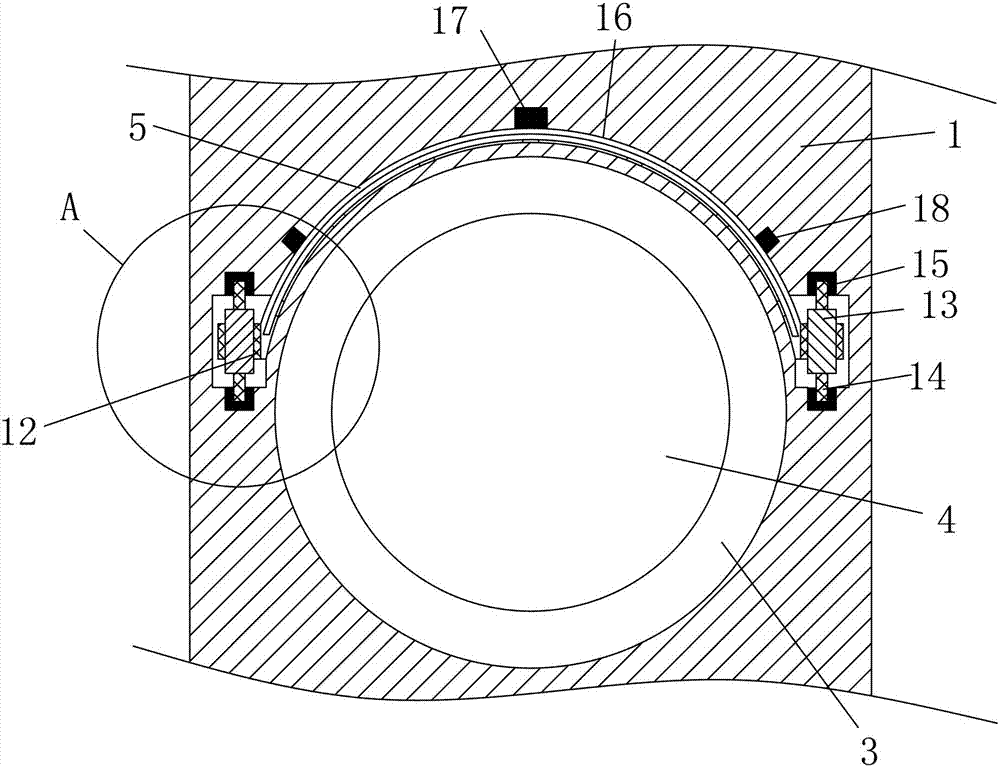

圖2為本實用新型俯視結構示意圖。

圖3為圖2中A部放大圖。

具體實施方式

以下結合附圖對本實用新型的具體實施方式作進一步詳細說明。

如圖1至圖3所示，本實用新型包括桌體1，桌體1上端面上設有圓形槽2，所述圓形槽2底端水平放置有電磁爐3，電磁爐3上放置有鍋體4，其特征在于，所述圓形槽2后部的桌體1上設有向上伸出的部分置于鍋體4上方的弧形風罩5，所述風罩5內部設有空腔10，所述風罩5前圓面上設有多個連通其內部空腔10的抽風孔6，所述風罩5的空腔經軟管11連通有抽風機7，所述抽風機7連通到排煙管8上，所述鍋體4外圓面上呈圓周設有溢流槽9，所述風罩5上下滑動設置在桌體1內，所述弧形風罩5的兩端設有豎向的齒條12，所述桌體1內設有縱向的與齒條12相配合的齒輪13，所述齒輪13兩端的連接有轉軸14，所述齒輪13前后兩端的桌體1內設有阻尼套筒15，所述轉軸14摩擦配合在阻尼套筒15內。

所述弧形風罩5的弧度為180度。

所述弧形風罩5的弧度大于90度且小于180度。

所述圓形槽2后端的桌體1上同心設有弧形槽16，所述風罩5滑動設置在弧形槽16內，所述弧形槽16的圓周壁上均布有多個豎向的滑槽17，所述風罩5上固定有滑動置于滑槽17內滑塊18。

所述風罩5上端中間設有提手19。

所述軟管11經風罩5的上端連通風罩5內部的空腔10。軟管11設置在風罩5的上端，方便風罩5壓入到弧形槽16內。

本實用新型的風罩5可上下拉動，使得當不用的時候可以將風罩5壓下，在使用的過程中可以將風罩5拉起，或者調節風罩5的高低，在拉動風罩5的時候，風罩5帶動滑塊18在滑槽16內滑動，兩端的齒條12捏合齒輪13帶動齒輪13轉動，齒輪13和阻尼套筒15摩擦配合，使得稍微用力可以拉動風罩5，當不用力的時候風罩5將實時停止在其位置。

本實用新型使用時，當鍋體4內的湯汁沸騰之后，會放出大量的蒸汽，而此時的抽風機7通過風罩5的空腔和前部的抽風孔6將蒸汽抽到排煙管8內排出到室外，由于弧形風罩5時設置在鍋體4后部的，因此大量的蒸汽從鍋體4的后部被抽走，不會飄向食用者，且不會向上排出，不影響和對面的朋友進行對話，不影響視線，且不會在衣服上粘上大量的火鍋氣味?；⌒蔚娘L罩5包裹效果好，可以從一百八十度的范圍內抽取蒸汽。而當鍋體內的湯汁過多，且滾沸時，如果有湯汁溢出，則會順著鍋體4外圓面流出到溢流槽9內，溢流槽9圍繞鍋體4一周設置，防止了流到電磁爐3上，不會燒傷食用者，且清洗方便。

本實用新型結構簡單，在食用單人火鍋的時候蒸汽被后部的弧形煙罩吸收，不會被冒出的蒸汽影響，且加有溢流槽，使得鍋內溢出的湯汁直接被溢流槽接收，不會燙傷人，且清洗方便，風罩可以上下拉動，方便了使用。
