本實用新型涉及一種攪拌器具，尤其涉及一種攪拌裝置及其家用電器。

背景技術：

攪拌器具為較為常見的家用電器，通常設有攪拌軸，以及供攪拌軸穿過的軸孔，軸孔內設有密封圈，以實現密封。但是這種密封結構長期使用可能會磨損，導致密封效果變差。此外，通常設計的密封圈，超過密封圈以外的區域并沒有密封或再通過設置二次密封圈結構，若密封圈發生磨損，這種設計會導致液體等進入，產生安全問題。

技術實現要素：

本實用新型提供更加安全可靠的密封結構，以及具有該密封結構的一種攪拌裝置及其家用電器。

為解決上述技術問題，本實用新型采用如下技術方案：

一種攪拌裝置，包括腔體、伸入腔體內的攪拌葉、連接攪拌葉的攪拌軸，所述腔體頂壁設有供攪拌軸穿過的軸孔，軸孔朝向腔體內部延伸出密封筋，密封筋內部設有與攪拌軸過盈配合的第一密封圈。

所述密封筋從第一密封圈至頂壁的范圍內設有與攪拌軸配合的密封間隙，密封間隙形成水膜密封。

所述密封筋下端部設有內凸的翻邊，第一密封圈抵持在內凸的翻邊上，內凸的翻邊與攪拌軸之間設有水膜密封間隙。

所述密封筋從第一密封圈至頂壁的范圍內設有與攪拌軸配合軸承。

還包括開啟腔體的下蓋、連接下蓋的升降中軸、以及驅動升降中軸升降的驅動電機，攪拌軸內部設有中空腔，升降中軸穿設在攪拌軸中空腔內，驅動電機設置在腔體上。

所述中空腔朝向下蓋的端部設有安轉槽，安裝槽內設有第二密封圈，第二密封圈與升降中軸過盈配合密封。

所述安裝槽與升降中軸之間還設有密封間隙，密封間隙形成水膜密封，密封間隙的距離小于5mm。

一種家用電器，包括驅動裝置、供水管路，以及包括上述攪拌裝置，驅動裝置驅動攪拌葉轉動，供水管路向腔體內供水。

所述家用電器為粉碎器，所述攪拌裝置的攪拌葉為粉碎刀片。

所述家用電器為電熱鍋，包括鍋體和內膽，所述攪拌裝置位于內膽上方。

本實用新型的有益效果：

本實用新型所述一種攪拌裝置，包括腔體、伸入腔體內的攪拌葉、連接攪拌葉的攪拌軸，所述腔體頂壁設有供攪拌軸穿過的軸孔，軸孔朝向腔體內部延伸出密封筋，密封筋內部設有與攪拌軸過盈配合的第一密封圈。如此，通過延伸出密封筋延長了密封圈的密封范圍，即使密封圈磨損，密封筋可以對沿攪拌軸上升的液體形成緩沖作用，大大降低了安全隱患。

進一步地，所述密封筋從第一密封圈至頂壁的范圍內設有與攪拌軸配合的密封間隙，密封間隙形成水膜密封。如此，通過該密封間隙形成水膜密封結構，即可以起到潤滑作用，又可以實現密封，避免液體沿攪拌軸上升，密封更加可靠。

進一步地，所述密封筋下端部設有內凸的翻邊，第一密封圈抵持在內凸的翻邊上，內凸的翻邊與攪拌軸之間設有水膜密封間隙。內凸的翻邊即可以定位第一密封圈，又實現了水膜密封，保證了密封效果。

進一步地，所述密封筋從第一密封圈至頂壁的范圍內設有與攪拌軸配合軸承。如此，通過軸承減小攪拌軸與密封筋的磨損。

進一步地，所述一種攪拌裝置還包括開啟腔體的下蓋、連接下蓋的升降中軸、以及驅動升降中軸升降的驅動電機，攪拌軸內部設有中空腔，升降中軸穿設在攪拌軸中空腔內，驅動電機設置在腔體上。如此，攪拌完成后，可以將腔體內的物料由下蓋開啟排出，更加自動化。

進一步地，所述中空腔朝向下蓋的端部設有安轉槽，安裝槽內設有第二密封圈，第二密封圈與升降中軸過盈配合密封。通過第二密封圈密封升降中軸，提升安全性。

更進一步，所述安裝槽與升降中軸之間還設有密封間隙，密封間隙形成水膜密封，密封間隙的距離小于5mm。通過水膜密封間隙與第二密封圈同時密封攪拌軸與升降中軸，即保證了升降中軸上下時的密封效果，又保證了攪拌軸轉動時，二者相對運動的密封效果。

除此以外，本實用新型所述的一種家用電器，其包括上述的攪拌裝置，提升了電器安全性能，更加安全可靠。

附圖說明

下面結合附圖對本實用新型做進一步的說明：

圖1是本實用新型一種攪拌裝置實施方式一的結構示意圖；

圖2為本實用新型一種攪拌裝置實施方式二的結構示意圖；

圖3是本實用新型一種家用電器一種實施方式的結構示意圖。

具體實施方式

實施方式一：

請參閱圖1所示，本實用新型所述一種攪拌裝置10的第一實施，包括腔體1、伸入腔體內的攪拌葉2、連接攪拌葉的攪拌軸3，所述腔體1頂壁設有供攪拌軸穿過的軸孔4，軸孔朝向腔體內部延伸出密封筋5，密封筋5內部設有與攪拌軸過盈配合的第一密封圈6。通過密封筋5延長了密封的長度，保證了密封效果。

作為改進，本實施例中，所述密封筋5從第一密封圈6至頂壁的范圍內設有與攪拌軸3配合的密封間隙51，密封間隙51形成水膜密封。如此，密封間隙51與第一密封圈6形成了雙重密封的效果，即使第一密封圈6磨損，泄露的水在密封間隙51形成水膜密封。

作為改進，本實施例中，所述密封筋5下端部設有內凸的翻邊52，第一密封圈6抵持在內凸的翻邊52上，內凸的翻邊與攪拌軸之間設有水膜密封間隙53。如此，結合前述的密封間歇51和第一密封圈6，形成了3重密封結構，并且水膜密封間隙53還內形成的水膜還可以加強第一密封圈6的潤滑作用，減小磨損。

作為改進，本實施例中，所述密封筋從第一密封圈6至頂壁的范圍內設有與攪拌軸配合軸承54。如此，通過軸承的作用，提升了轉動性能。該軸承54設置在密封間隙51范圍內。

可以理解，本實用新型所述的一種攪拌裝置還可以設置驅動裝置，驅動裝置可以設置在腔體上方，通過傳動結構驅動攪拌軸。當然，驅動裝置也可以設置在其他位置，并不影響本實用新型的保護范圍。

可以理解，所述的攪拌葉也可以是粉碎刀片，當轉動速度較高時，實現粉碎效果。

可以理解，所述攪拌裝置攪拌的對象可以是米水混合物或豆水混合物或食材混合物，這種加工對象的變化，也在本實用新型保護范圍內。

本實用新型通過設置密封筋以及在其內設有第一密封圈實現了較好的密封效果，并且通過密封筋設置密封間隙，形成水膜密封的效果，實現多重密封。

實施方式二：

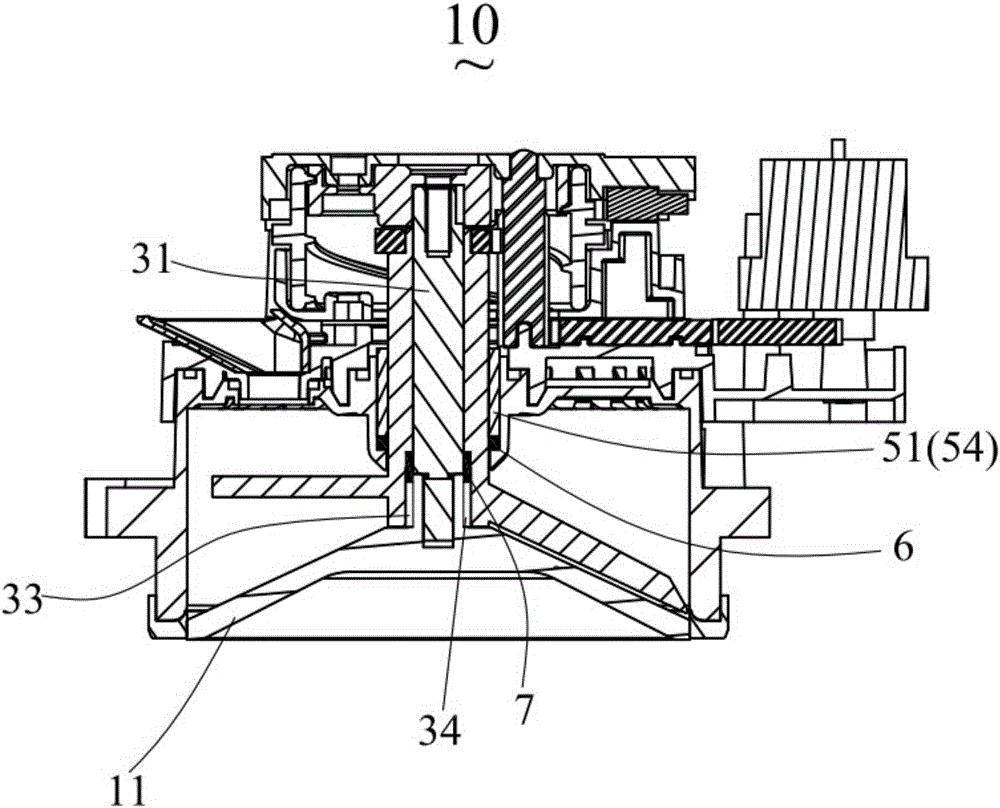

請參閱圖2所示，本實用新型一種攪拌裝置的實施方式二，其與實施方式一的不同點在于：所述的一種攪拌裝置還包括開啟腔體的下蓋11、連接下蓋11的升降中軸31、以及驅動升降中軸升降的驅動電機，攪拌軸內部設有中空腔(圖未標)，升降中軸31穿設在攪拌軸中空腔(圖未標)內，驅動電機設置在腔體1上。如此，攪拌之后的物料可以由下蓋排出腔體，更加智能。

作為改進，本實施例中，所述中空腔(圖未標)朝向下蓋11的端部設有安裝槽33，安裝槽33內設有第二密封圈7，第二密封圈7與升降中軸31過盈配合密封。如此，攪拌軸3與升降中軸31相對轉動時可以起到密封作用，又能在升降中軸31升降時實現密封作用，而不會使密封圈輕易且不會使密封輕易脫落。

作為改進，本實施例中，所述安裝槽33與升降中軸31之間還設有密封間隙34，密封間隙形成水膜密封，密封間隙34的距離小于5mm。如此，形成第二密封圈7和密封間隙34的雙重密封，提升密封效果。進一步地，所述的密封間隙34可以是1mm、2mm、3mm、3.5mm或4mm、4.5mm，以形成更好的水膜密封效果。

作為改進，所述的攪拌軸在端部與下蓋接觸部設有潤滑墊片，以減小二者之間的摩擦。

可以理解，所述的安裝槽33可以由攪拌軸3的內腔壁形成，也可以由升降中軸31形成，也可以由二者一起形成。這種安裝槽結構形成方式的改變，也在本實用新型保護范圍內。

本實施例的其它結構和有益效果均與實施方式一一致，這里不再贅述。

實施方式三：

請參閱圖3所示，本實用新型一種家用電器的一種實施方式，本實施例以電熱鍋為例闡述。包括鍋體8和內膽9，上述的述攪拌裝置位于內膽9上方。進一步地，所述的攪拌裝置可以設置在鍋蓋上，實現位于上方的結構。本實施例，利用上述攪拌裝置實現對于物料的攪拌清洗，其轉速在20轉/min至2000轉/min之間，具體的依據不同的清洗物料可以做出適當?shù)恼{(diào)整，或者通過軟件自適應調整。

更進一步地，其還可以包括驅動裝置、供水管路，驅動裝置驅動攪拌葉轉動，供水管路向腔體內供水。如此，實現自動化攪拌的效果。當然，所述的驅動裝置也可以直接設置在鍋蓋上。

可以理解，當所述的攪拌葉為粉碎刀片時，攪拌軸的轉速達到1000轉/min至3萬轉/min之間時，其具有一定的粉碎效果，可以用作豆?jié){機、料理機、粉碎器使用。

本實施方式，通過將攪拌裝置設于內膽上方，實現了清洗物料的功能，使得傳統電熱鍋更加智能，并且，由于其密封效果好，大大提升了產品安全。

在本實用新型的描述中，需要理解的是，術語“中心”、“橫向”、“厚度”、“上”、“下”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本領域的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
