本實用新型涉及廚房電器領域，具體而言，涉及一種用于洗碗機的碗籃組件以及具有該碗籃組件的洗碗機。

背景技術：

相關技術中，碗籃上沒有放置大型廚房用具的支架，大型廚房用具包括：面積較大的扁平狀物品，例如烤盤、烤架等，使用不便，存在改進空間。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型的一個目的在于提出一種使用方便的用于洗碗機的碗籃組件。

本實用新型的另一個目的在于提出一種具有上述用于洗碗機的碗籃組件的洗碗機。

根據本實用新型第一方面的用于洗碗機的碗籃組件包括碗籃；支撐結構，所述支撐結構包括：基座，所述基座設在所述碗籃上；活動支架，所述活動支架可轉動地設在所述基座上，且在所述活動支架的轉動范圍內，所述活動支架適于被固定在預定支撐位置。

根據本實用新型的用于洗碗機的碗籃組件，支撐結構可以用于支撐大型廚房用具，充分利用碗籃空間，使用方便。

所述活動支架包括限位部和支撐部，所述限位部與所述支撐部相連；所述預定支撐位置包括至少一個預定收納位置和至少一個預定展開位置，所述活動支架位于所述預定收納位置或所述預定展開位置時，所述限位部與所述基座固定，所述支撐部適于支撐待支撐物。

所述支撐部為支撐桿或支撐網或支撐板。

所述支撐部包括主桿和至少一個副桿，所述副桿的一端與所述主桿的周壁相連，所述副桿的另一端為自由端。

所述副桿為多個，多個所述副桿沿所述主桿的軸向間隔開設置成一排或多排。

所述支撐部上設有防滑部。

所述基座包括固定板和限位板，所述固定板與所述限位板相連，所述固定與所述碗籃相連。

所述限位板上設有與至少一個所述預定收納位置一一對應的至少一個收納槽，所述限位部與一個所述收納槽配合以將所述活動支架固定在對應的一個所述預定收納位置。

所述限位板上設有與至少一個所述預定展開位置一一對應的至少一個限位槽，所述限位部與一個所述限位槽配合以將所述活動支架固定在對應的一個所述預定展開位置。

所述限位板上具有與所述活動支架的轉動軸線平行的第一表面和第二表面，且所述第一表面位于所述第二表面的下方；所述第一表面上設有收納槽，所述限位部與所述收納槽配合以將所述活動支架固定在所述預定收納位置；所述第二表面上設有限位槽，所述限位部與所述限位槽配合以將所述活動支架固定在所述預定展開位置。

所述活動支架固定在所述預定展開位置時，所述支撐部高于所述碗籃的頂面；所述活動支架固定在所述預定收納位置時，所述支撐部位于所述碗籃內且高于所述碗籃的底面。

所述基座還包括轉軸部，所述轉軸部與所述固定板相連且與所述限位板相連，所述轉軸部具有軸孔；所述活動支架還包括轉軸，所述轉軸與所述限位部相連，所述轉軸可轉動地設在所述軸孔內。

所述固定板的兩端與所述碗籃的鋼絲可拆卸地相連。

所述基座為兩個，兩個所述基座分別設在所述碗籃的相對的兩個側壁上。

所述活動支架為兩個，兩個所述活動支架與兩個所述基座一一對應。

所述用于洗碗機的碗籃組件還包括棘輪和棘爪，所述棘輪與所述棘爪嚙合，所述棘輪設在所述活動支架和所述基座中的一個上，所述棘爪設在所述活動支架和所述基座中的另一個上。

所述支撐結構為多個，多個所述支撐結構沿所述碗籃的長度方向或?qū)挾确较蜷g隔設置。

所述用于洗碗機的碗籃組件還包括固定支架，所述固定支架可拆卸地設在所述碗籃的底面上，且所述固定支架適于支撐待支撐物的下部，所述支撐結構適于支撐待支撐物的上部或中部。

根據本實用新型第二方面的洗碗機，包括第一方面所述的用于洗碗機的碗籃組件。

根據本實用新型的洗碗機，可以對大型廚房用具進行清洗和收納，使用方便。

附圖說明

圖1是根據本實用新型實施例的用于洗碗機的碗籃組件的結構示意圖；

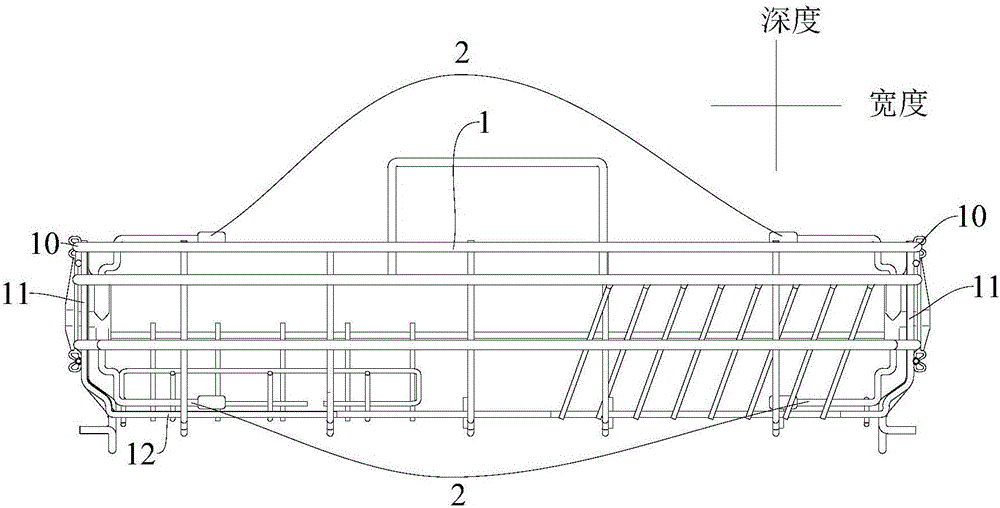

圖2是根據本實用新型實施例的用于洗碗機的碗籃組件的正視圖；

圖3是根據本實用新型實施例的支撐結構的分解結構示意圖；

圖4是根據本實用新型實施例的支撐結構的局部結構示意圖；

圖5是根據本實用新型實施例的用于洗碗機的碗籃組件支撐待支撐物時的結構示意圖。

附圖標記：

碗籃組件100、碗籃1、鋼絲10、側壁11、底面12、支撐結構2、基座21、固定板211、卡扣2111、夾持孔21111、限位板212、限位槽2121、收納槽2122、第一部分2123、第二部分2124、第一表面2125、第二表面2126、轉軸部213、軸孔2131、活動支架22、轉軸221、限位部222、支撐部223、防滑部224、待支撐物200。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

下面參照?qǐng)D1-圖5描述根據本實用新型實施例的用于洗碗機的碗籃組件100。如圖1-圖5所示，根據本實用新型實施例的用于洗碗機的碗籃組件100包括碗籃1和支撐結構2。

支撐結構2包括基座21和活動支架22。如圖1所示，基座21設在碗籃1上。活動支架22可轉動地設在基座21上，且在活動支架22的轉動范圍內，活動支架22適于被固定在預定支撐位置。

在一些實施例中，活動支架22位于預定支撐位置時，活動支架22可以單獨支撐待支撐物200。

在另一些實施例中，活動支架22位于預定支撐位置時，活動支架22與碗籃1配合，一起支撐待支撐物200。由此，對待支撐物200的支撐更牢固、更穩定。

在又一些實施例中，用于洗碗機的碗籃組件100還可以包括固定支架(圖未示出)，固定支架可拆卸地設在碗籃1的底面12上，例如固定支架可以通過卡扣結構可拆卸地與碗籃1的底面12的鋼絲10相連。固定支架與活動支架22配合一起支撐待支撐物200。由此，對待支撐物200的支撐更牢固、更穩定。

具體地，活動支架22可以支撐待支撐物200的上部或中部，固定支架可以支撐待支撐物200的下部。

可選地，待支撐物200可以為烤盤、烤架等大型的廚房用具。

當需要向活動支架22放置待支撐物200，以便清洗或收納待支撐物200時，使活動支架22相對基座21轉動至預定支撐位置，然后將待支撐物200放置在活動支架22上；當需要使用待支撐物200時，可以從碗籃1中取出待支撐物200。可選地，取出待支撐物200后，活動支架22可以轉動至不妨礙其他物品放置的位置。

根據本實用新型實施例的用于洗碗機的碗籃組件100，結構簡單，使用方便，特別是，該碗籃組件100可以用于放置大型廚房用具，例如烤盤或者烤架等大型扁平狀物品，便于大型廚房用具的清洗和收納，充分利用了碗籃1空間，且可滿足洗滌時的排水需求。

下面參照?qǐng)D1-圖5描述根據本實用新型的用于洗碗機的碗籃組件100的一些具體的實施例。

如圖1-圖5所示的一些實施例中，用于洗碗機的碗籃組件100包括碗籃1和支撐結構2，支撐結構2包括基座21和活動支架22，基座21設在碗籃1上，活動支架22可轉動地設在基座21上，且在活動支架22的轉動范圍內，活動支架22適于被固定在預定支撐位置。

可選地，如圖1所示，碗籃1可以構造為方形籃筐，方形籃筐可以包括四個側壁11和一個底面12。

在本實用新型的一些實施例中，基座21可以為兩個，兩個基座21可以分別設在碗籃1的相對的兩個側壁11上，例如在碗籃1的寬度方向上相對的兩個側壁11，或者在碗籃1的長度方向上相對的兩個側壁11。兩個基座21與兩個側壁11一一對應，一個基座21設在碗籃1的對應的一個側壁11上。

在該實施例中，活動支架22的兩端可以分別可轉動地設在兩個基座21上，即活動支架22的一端可轉動地設在一個基座21上，活動支架22的另一端可轉動地設在另一個基座21上。這樣的支撐結構2，結構簡單，操作容易，且活動支架22與待支撐物200的接觸面積大，從而對待支撐物200的支撐更穩定。

在本實用新型的另一些實施例中，如圖1所示，基座21可以為兩個，活動支架22也可以為兩個，兩個基座21可以分別設在碗籃1的相對的兩個側壁11上，兩個活動支架22與兩個基座21一一對應，即兩個基座21與兩個側壁11一一對應，一個基座21設在碗籃1的對應的一個側壁11上，一個活動支架22可轉動地設在對應的一個基座21上。

這樣，支撐結構2包括相對設置的兩個部分，每個部分均包括一個基座21和一個活動支架22，采用這樣的支撐結構2，活動支架22分體設置，結構簡單，且占用空間小，轉動方便且靈活。

當需要放置待支撐物200時，將兩個活動支架22均轉動至預定支撐位置，從而兩個活動支架22一起支撐待支撐物200的兩邊。

有利地，如圖1所示，支撐結構2可以為多個，多個支撐結構2可以沿碗籃1的長度方向間隔設置，這樣可以支撐多個待支撐物200，碗籃組件100的使用更方便，且碗籃1的空間利用率更高。

當然，在其他實施例中，多個支撐結構2也可以沿碗籃1的寬度方向間隔設置。

下面參照?qǐng)D1-圖5詳細描述根據本實用新型實施例的支撐結構2。

如圖1-圖5所示的一些實施例中，活動支架22可以包括限位部222和支撐部223，限位部222與支撐部223相連，預定支撐位置包括至少一個預定收納位置和至少一個預定展開位置，活動支架22位于預定收納位置或預定展開位置時，限位部222與基座固定，支撐部223適于支撐待支撐物200。

也就是說，預定支撐位置至少包括兩個位置，在預定收納位置或者預定展開位置時，限位部222與限位板212固定，支撐部223適于支撐待支撐物200，由此充分利用支撐結構2，無論是活動支架22位于預定收納位置還是位于預定展開位置，都能實現對待支撐物200的支撐，滿足用戶的多樣化需求，使用更加便利。

在一些實施例中，碗籃組件100在預定收納位置時占用的空間要小于碗籃組件100在預定展開位置時的空間。

可以理解的是，不同的待支撐物200形狀和大小各異，有的待支撐物200適于在活動支架22位于預定展開位置時被支撐部223支撐，有的待支撐物200適于在活動支架22位于預定收納位置時被支撐部223支撐，根據本實用新型實施例的碗籃組件100，充分利用支撐結構2的同時，能夠支撐更多不同種類的待支撐物200。

在一些可選的實施例中，支撐部223可以構造為支撐桿，支撐桿可以支撐一些盤狀或平板狀的待支撐物200，也可以支撐具有把手且把手上設有過孔或盲孔的待支撐物200，其中過孔可供支撐桿穿過，盲孔可與支撐桿配合，例如待支撐物200可以為具有設有過孔或盲孔的把手的鍋具和刀具。由此支撐部223為支撐桿時，不僅可以支撐一些帶把手的待支撐物200，且支撐桿的結構簡單、使用的材料少，占用的空間少。

在另一些可選的實施例中，支撐部223可以構造為支撐網，支撐網的支撐面積大且重量輕，可以支撐一些面積大的盤狀或平板狀的待支撐物200。

在又一些可選的實施例中，支撐部223可以構造為支撐板，支撐板可以支撐一些大型的盤狀或平板裝的待支撐物200，支撐板的結構簡單且結構強度高，對待支撐物200的支撐更穩定。

在一些其他的實施例中，支撐部223可以包括主桿和至少一個副桿，副桿的一端與主桿的周壁相連，副桿的另一端為自由端。這種梳狀的支撐部223可以支撐具有把手且把手上設有可供副桿穿過的過孔的待支撐物200，例如待支撐物200可以為具有把手的鍋具和刀具，刀把或鍋把上的過孔掛在副桿上，刀把或鍋把手支撐在主桿上，由此對待支撐物200的支撐更穩定。

進一步地，在上述實施例中，副桿可以為多個，且多個副桿可以沿主桿的軸向間隔開設置成一排或多排，這樣每排副桿之間可以具有間隙，該間隙可以用于放置長條狀的待支撐物200，例如搟面杖、筷子等；相鄰兩排副桿之間的間隙可以放置大型盤狀或平板狀待支撐物200的一部分。

優選地，支撐部223上可以設有防滑部224，從而可以更穩定地支撐待支撐物200。可選地，如圖4所示，支撐部223為支撐桿時，防滑部224可以為設在支撐部223的一端的防滑帽。防滑部224可以為硅膠制成，由此不僅可以防滑還可以避免劃傷待支撐物200；當支撐部223為支撐網或支撐板時，防滑部224可以構造為防滑面或多個防滑柱；當支撐部223為梳狀時，防滑部224可以為設在副桿的一端的防滑帽，防滑部224還可以為套設在主桿上的防滑套。

如圖4所示，基座21可以包括固定板211和限位板212，固定板211與限位板212相連，固定板211與碗籃1相連。具體地，固定板211的兩端與碗籃1的鋼絲10可拆卸地相連，由此，充分利用碗籃1的鋼絲10，使支撐結構2的安裝和拆卸方便，碗籃組件100的使用便利。更加具體地，如圖1所示，固定板211的兩端可以分別設有卡扣2111，兩個卡扣2111與碗籃1的兩根鋼絲10一一對應地可拆卸連接。如圖4所示，卡扣2111的中部設有可夾持鋼絲10的夾持孔21111。優選地，兩個鋼絲10平行設置。

如圖1-圖5所示，固定板211可以沿碗籃1的深度延伸,限位板212可以沿碗籃1的寬度方向延伸。當然，在另一些實施例中，限位板212也可以沿碗籃1的長度方向延伸。可以理解的是，碗籃1的深度方向，通常為碗籃1正常放置時的上下方向，碗籃1的寬度方向和長度方向中的一個可以是左右方向也可以是前后方向，若碗籃1的寬度方向是左右方向，則碗籃1的長度方向?yàn)榍昂蠓较颍敉牖@1的寬度方向是前后方向，則碗籃1的長度方向?yàn)樽笥曳较颉?/p>

如圖4所示，限位板212上設有與至少一個預定收納位置一一對應的至少一個收納槽2122，限位部222與一個收納槽2122配合以將活動支架22固定在對應的一個預定收納位置。

也就是說，收納槽2122的個數與預定收納位置的個數相等，一個收納槽2122對應一個預定收納位置，且在該預定收納位置處，限位部222與該收納槽2122配合，以使活動支架22被固定在該預定收納位置處。

如圖4所示，限位板212上設有與至少一個預定展開位置一一對應的至少一個限位槽2121，限位部222與一個限位槽2121配合以將活動支架22固定在對應的一個預定展開位置。

也就是說，限位槽2121的個數與預定展開位置的個數相等，一個限位槽2121對應一個預定展開位置，且在該預定展開位置處，限位部222與該限位槽2121配合，以使活動支架22被固定在該預定展開位置處。

由此，采用上述結構的限位板212與限位部222配合，結構簡單，實現容易，且可將活動支架22牢固地固定在預定展開位置或預定收納位置。

如圖4所示的一個具體的實施例中，限位板212上具有與活動支架22的轉動軸線平行的第一表面2125和第二表面2126，即第一表面2125和第二表面2126均與活動支架22的轉動軸線平行，第一表面2125位于第二表面2126的下方。

第一表面2125上設有收納槽2122，限位部222與收納槽2122配合以將活動支架22固定在預定收納位置；第二表面2126上設有限位槽2121，限位部222與限位槽2121配合以將活動支架22固定在預定展開位置。

在該實施例中，通過槽與活動支架22的配合實現了活動支架22在預定收納位置和預定展開位置的固定，結構簡單且實現容易。

如圖4所示，固定板211與限位板212連接成一個十字交叉結構，限位板212被固定板211分割為位于碗籃1外側的第一部分2123和位于碗籃1內側的第二部分2124，在預定支撐位置時，活動支架22與第二部分2124固定。

優選地，第二部分2124在限位板212的延伸方向上的寬度大于第一部分2123在限位板212的延伸方向上的寬度。由此，在保證基座21的結構強度的同時，更好地支撐活動支架22，進而牢固地支撐待支撐物200。

具體地，限位槽2121設在限位板212的第二部分2124上，由此可以將待支撐物200更穩定地支撐在碗籃1內，收納槽2122設在限位板212的第二部分2124上，由此可以更好地利用限位板212的空間，使支撐結構2的結構更簡單，使用更方便。

優選地，如圖4所示，收納槽2122位于限位槽2121的下方，限位槽2121設在基座21的上部，收納槽2122設在基座21的下部。這樣的設置方式，當活動支架22被固定在基座21的上部，從而能夠支撐更大的廚房用具。

在一些可選的實施中，活動支架22固定在預定展開位置時，支撐部223高于碗籃1的頂面，從而能夠支撐更大的廚房用具，活動支架22固定在收納位置時，支撐部223位于碗籃1內且高于碗籃1的底面12，從而可以支撐一些小型的待支撐物200，例如搟面杖之類的，使用更加方便。

進一步地，基座21還可以包括轉軸部213，轉軸部213與固定板211相連，且轉軸部213與限位板212相連，這樣轉軸部213的結構強度更高，從而更好地支撐活動支架22。

在如圖4所示的具體的實施例中，轉軸部213的延伸方向與限位板212的延伸方向相同，且轉軸部213可以通過限位板212與固定板211的連接處，這樣的結構設計使得基座21的結構強度更高。

具體地，如圖3所示，轉軸部213具有軸孔2131。進一步地，活動支架22還可以包括轉軸221，轉軸221與限位部222相連，轉軸221可轉動地設在軸孔2131內。

優選地，活動支架22可以為桿狀件，這樣活動支架22的結構簡單，制造容易。

如圖4所示的一個具體的實施例中，支撐部223可以構造為“L”型桿，“L”型桿包括水平桿和與水平桿相連的豎直桿，轉軸221與支撐部223的水平桿平行，限位部222與支撐部223的豎直桿平行。水平桿向碗籃1內延伸，且長度大于轉軸221的長度，從而更好地支撐待支撐物200。

更加優選地，在預定展開位置時，活動支架22傾斜設置，如此可以支撐體積更大的待支撐物200，且當待支撐物200支撐在碗籃組件100上時，可以降低待支撐物200以及碗籃組件100的整體高度，節約高度空間，使碗籃組件100對待支撐物200的支撐更穩。此外，更加充分利用了碗籃1空間，且更好地滿足洗滌時的排水需求。

在一些實施例中，活動支架22可以為具有缺口的環形支架，轉軸221包括相對設置的兩個子轉軸，限位部222包括相對設置的兩個子限位部，支撐部223的一端與對應側的一個子限位部相連，支撐部223的另一端與對應側的一個子限位部相連，對應側的子轉軸與對應側的子限位部相連。

在一些其他的實施例中，碗籃組件100還可以包括棘輪和棘爪。棘輪與棘爪嚙合，棘輪可以設在活動支架22上，棘爪可以設在基座21上。由于棘輪與棘爪的單向特性，活動支架22可以固定在活動支架22的轉動范圍內的任意位置。

當然，在另一些實施例中，棘輪也可以設在基座21上，棘爪可以設在活動支架22上。

通過采用棘輪棘爪機構，可以使活動支架22固定在活動支架22的轉動范圍內的任意位置處，從而使用更加方便，使基座21的結構更加簡單。

簡言之，根據本實用新型實施例的用于洗碗機的碗籃組件100，通過設置在碗籃1上的支撐結構2，來可選擇性地支撐待支撐物200，特別是用于支撐大型廚房用具，例如烤盤、烤架等大型扁平物品，或者具有把手的鍋具、刀具以及長條形搟面杖等中式餐具，從而使用方便。

下面簡單描述根據本實用新型實施例的洗碗機，根據本實用新型實施例的洗碗機包括上述的洗碗機的碗籃組件100，從而能夠支撐大型廚房用具，使用便利。

在本實用新型的描述中，需要理解的是，術語“長度”、“寬度”、“深度”、“上”、“下”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或彼此可通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
