本實用新型涉及廚房設備技術領域，具體為一種基于物聯網的智能型電烤箱。

背景技術：

隨著科技的發展和生活水平的提高，食品烹飪加工的電器日益增多，其中，電烤箱是利用電熱元件發出的輻射熱烤制食物的廚房電器。電烤箱可以用來加工一些面食，如面包，pizza，也可以做蛋撻、小餅干之類的點心。電烤箱由箱體、箱門、電熱元件、控溫與定時裝置組成，主要分為臺式小烤箱和嵌入式烤箱兩種。

目前，現有技術中電烤箱的智能化程度在不斷提高，可以預置越來越多的加工程序，但是普遍存在的問題是，結構功能單一，在使用時需要對其設定烤制模式、烤制溫度、烤制時間等，但是由于烘烤操作者不能準確的對烤制時間進行設定，只能通過中途打開烤箱觀察食物表面顏色對食物烘烤進展進行判斷，進而使得對食材的烤制效果不佳，并影響用戶體驗。

技術實現要素：

本實用新型的目的在于提供一種基于物聯網的智能型電烤箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種基于物聯網的智能型電烤箱，包括電烤箱殼體、安裝在電烤箱上的中央微處理器以及通過無線通信裝置與電烤箱相連的移動終端，所述電烤箱殼體上設有顯示屏、功能鍵和數字鍵，所述中央微處理器分別與加熱裝置、溫度感應裝置、無線通信裝置、控制裝置和存儲器電連接，所述溫度感應裝置包括食物溫度傳感器和腔體溫度傳感器，所述食物溫度傳感器包括設置在烘烤托盤底部的錐形食物溫度檢測傳感器以及與食物溫度檢測傳感器相連接的溫度傳輸線。

優選的，所述功能鍵和數字鍵配合操作可打開保存在存儲器中的烹飪菜單并使之呈現在顯示屏中。

優選的，所述無線通信裝置包含但不限于WiFi、3G、4G和ZigBee中的一種或多種。

優選的，所述控制裝置包括信息獲取模塊和查找模塊。

優選的，所述存儲器內設有待烤食材的信息以及與其相對應的電烤箱的烤制信息。

優選的，所述移動終端設為智能手機或筆記本電腦。

與現有技術相比，本實用新型的有益效果是：通過在烘烤托盤底部設有食物溫度傳感器可將食物真實的溫度檢測并輸出，無需在烘烤過程中打開烤箱觀察烘烤情況；通過設置待烤制食材的信息和電烤箱的烤制信息來確定對應的預設溫度和預設時間，并以此條件對待烤制食材進行烤制，實現了對電烤箱的智能控制，同時也提高了電烤箱的烤制效果。

附圖說明

圖1為本實用新型的結構示意圖；

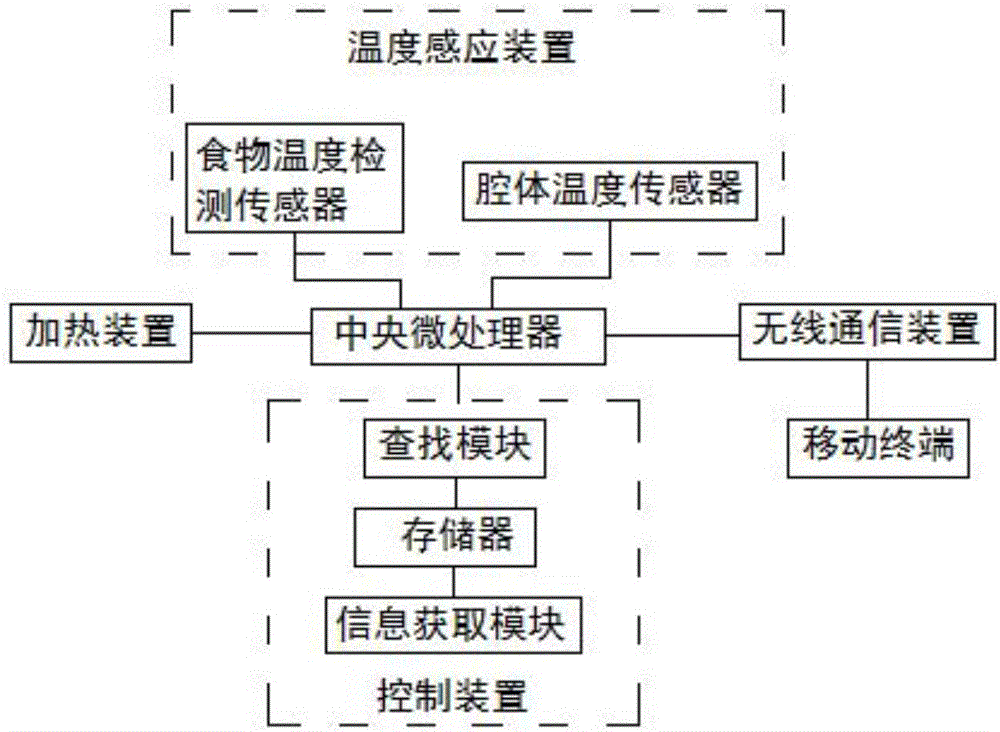

圖2為本實用新型的結構框圖。

圖中：1、電烤箱殼體；2、移動終端；3、顯示屏；4、功能鍵；5、數字鍵。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1、圖2所示，本實用新型提供了如下的技術方案：一種基于物聯網的智能型電烤箱，包括電烤箱殼體1、安裝在電烤箱上的中央微處理器以及通過無線通信裝置與電烤箱相連的移動終端2，所述電烤箱殼體1上設有顯示屏3、功能鍵4和數字鍵5，所述中央微處理器分別與加熱裝置、溫度感應裝置、無線通信裝置、控制裝置和存儲器電連接，所述溫度感應裝置包括食物溫度傳感器和腔體溫度傳感器，所述食物溫度傳感器包括設置在烘烤托盤底部的錐形食物溫度檢測傳感器以及與食物溫度檢測傳感器相連接的溫度傳輸線。

進一步的，所述功能鍵4和數字鍵5配合操作可打開保存在存儲器中的烹飪菜單并使之呈現在顯示屏3中，方便烘烤操作者的使用；所述無線通信裝置包含但不限于WiFi、3G、4G和ZigBee中的一種或多種，在該實施例中優選WiFi裝置；所述所述控制裝置包括信息獲取模塊和查找模塊，獲取待烤食材的信息并查找與其相對應的烤制信息；所述存儲器內設有待烤食材的信息以及與其相對應的電烤箱的烤制信息，可方便加熱裝置根據這些信息來確定對應的預設溫度和預設時間；所述移動終端2設為智能手機或筆記本電腦，該實施例中優選智能手機，方便操作者能夠?qū)崟r查看烘烤信息。

需要注意的是：本實用新型的改進在于，通過在烘烤托盤底部設有食物溫度傳感器可檢測出烤箱內食物的真實溫度并通過溫度傳輸線輸出，從而使得操作者無需在烘烤過程中打開烤箱觀察烘烤情況；通過設置待烤制食材的信息和電烤箱的烤制信息來確定對應的預設溫度和預設時間，并以此條件對待烤制食材進行烤制，實現了對電烤箱的智能控制，同時大大提高了電烤箱的烤制效果，具有非常大的市場價值和推廣空間。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
