本實用新型涉及一種壓力斷電結構，特別涉及一種電壓力鍋及其壓力斷電裝置。

背景技術：

壓力鍋在工作中，由于在其安全件失效時會造成內部壓強異常，為實現其安全性，需要及時切斷加熱電源。

目前，市場上的公開號為CN203953296U的中國專利公開了一種壓力開關，包括：開關座；觸動彈片，所述觸動彈片為設在所述開關座上的懸臂形狀；壓力彈片，所述壓力彈片為設在所述開關座上的懸臂形狀，所述壓力彈片上設有動觸點；靜觸點彈片，所述靜觸點為設在所述開關座上的懸臂形狀，所述靜觸點彈片位于所述壓力彈片和所述觸動彈片之間，且所述靜觸點彈片上設有與所述動觸點相對的靜觸點，且所述靜觸點常與所述動觸點接觸；可推動所述壓力彈片使所述動觸點與所述靜觸點分離的觸動連桿，所述觸動連桿設在所述壓力彈片和所述觸動彈片之間；防復位彈片，所述防復位彈片被構造成在所述動觸點與所述靜觸點分離時抵住所述壓力彈片使所述動觸點和所述靜觸點保持分離的形狀。

實現原理為：當壓力超過設定值到達壓力開關的斷電壓力時，觸動連桿推動壓力彈片，壓力彈片發生形變時，動觸點彈片的自由端向上移動，同時動觸點和靜觸點分離，而動觸點彈片跨過防復位彈片后，防復位彈片抵在動觸點彈片的下表面上，從而使得動觸點和靜觸點保持分離。

上述方案中，借助觸動連桿的移動，動觸點和靜觸點逐漸分離，該過程分斷速度較慢，進而不能及時斷開相對應的電連接關系，存在安全隱患。

技術實現要素：

本實用新型的第一目的是提供一種電壓力鍋的壓力斷電裝置，其優點是具有快速分斷動觸點、靜觸點電連接的能力。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種電壓力鍋的壓力斷電裝置，包括基座，所述基座上設有用于電連接的動觸片和靜觸片，所述動觸片上設有與靜觸片彈性抵觸的彈性片；所述基座上設有轉動聯動彈性片與靜觸片分離的擺動件、與擺動件卡接的簧片；所述基座上設有用于推動擺動件、使簧片跨過其壓縮臨界點的活動軸。

通過上述技術方案，活動軸推動擺動件，使得擺動件產生轉動，擺動件轉動時使簧片發生彈性形變，在該過程中，簧片逐漸存儲彈性勢能，擺動件逐漸靠近彈性片，當簧片趨近其壓縮臨界值時，活動軸進一步推動簧片，簧片跨過壓縮臨界點后，簧片釋放彈性勢能聯動擺動件快速轉動，擺動件抵觸至彈性片表面，推動彈性片彈性形變，同時彈性片與靜觸片脫離電連接關系；該過程將活動軸的線性移動過程轉變為簧片的彈性勢能存儲過程，當且僅當簧片跨過壓縮臨界點時，簧片的彈性勢能轉換為動能，并聯動擺動件快速轉動，使得電連接斷開，針對電器起到了快速、準確的斷電，提高了安全性。

本實用新型進一步設置為：包括底座，所述底座上設有進氣接口、用于密封進氣接口的密封圈，底座上還設有與進氣接口相通的進氣管道。

通過上述技術方案，底座上的進氣接口可供蒸汽通入，由于密封圈被基座壓緊，氣體壓強可使密封圈形變，密封圈形變時推動活動軸；該過程將蒸汽的動能轉換為密封圈的形變過程，且轉化率較高，密封圈的形變過程較為直觀，進氣接口相當于蒸汽的壓力檢測口，實現了蒸汽壓力的檢測；而進氣管道作為連接結構連接更加方便。

本實用新型進一步設置為：包括與底座配合的上蓋，所述上蓋靠近擺動件的一側設有復位孔，所述復位孔貫穿上蓋且朝向擺動件的上表面。

通過上述技術方案，出于安全方面的考慮，在未經專業人員維修前，彈性片無法自動復位與靜觸片電連接，電路處于斷路狀態；當調試檢修完成后，可采用手動復位的形式，采用螺絲刀等工具穿入復位孔，螺栓刀的端部推動擺動件轉動復位，當簧片跨過壓縮臨界點后，進一步推動螺絲刀，簧片將釋放彈性勢能聯動擺動件向基座快速轉動，使得彈性片通過彈性形變與靜觸片重新恢復電連接。

本實用新型進一步設置為：所述基座上設有供擺動件鉸接的滑槽，所述上蓋設有用于推動擺動件的鉸接軸沿滑槽滑移的調節螺絲，所述基座上設有用于推動擺動件的鉸接軸與調節螺絲抵觸的第一彈性件。

通過上述技術方案，調節螺絲相對上蓋旋轉后，以其中一個方向的旋轉為例，調節螺絲沿其軸向朝基座移動，調節螺絲擠壓擺動件的鉸接軸向基座移動，此時擺動件的整體向基座移動，此時擺動件背向基座轉動時需要轉動更大的角度以達到簧片的壓縮臨界點，相對應的活動軸在基座上需要穿出通槽更多的長度以實現擺動件的轉動角度，進而需要更大的氣體壓強推動密封圈產生彈性形變；因此，可通過調節螺絲的旋轉改變壓力斷電裝置的臨界斷電壓力，使得電器的蒸汽壓力處于安全可控范圍內。

本實用新型進一步設置為：所述活動軸為T字形結構，活動軸上套設有與基座抵觸、聯動活動軸向密封圈移動的第二彈性件。

通過上述技術方案，活動軸通過第二彈性件與密封圈保持實時抵觸，進而活動軸的移動與密封圈的形變具有較高的同步性，在使用過程中，活動軸推動擺動件的準確性和穩定性較高。

本實用新型進一步設置為：所述簧片包括固定端和致動端，所述基座上設有供固定端卡接的第一卡塊和第一限位塊，所述擺動件上設有供致動端卡接的第二卡塊和第二限位塊。

通過上述技術方案，簧片的固定端通過兩個第一卡塊和一個第一限位塊實現上下夾持固定，簧片的致動端通過兩個第二卡塊和一個第二限位塊實現上下夾持固定；在擺動件的快速轉動過程中，簧片通過多點固定提高了簧片在擺動件上的安裝位置準確性，減少了簧片的偏移量，相對應的電連接斷開位置的準確性得到了提高。

本實用新型進一步設置為：所述基座上設有連接柱，所述底座上設有供連接柱插接配合的連接槽，所述連接柱和連接槽的內部貫通，所述基座上設有用于穿過連接柱和連接槽且與底座固定連接的鉚釘。

通過上述技術方案，基座與底座通過連接柱和連接槽實現相對位置的預定位，基座與底座之間實現相互水平移動的限制，進一步安裝鉚釘時無需校準，鉚釘同時穿過底座和基座完成組裝，提高了組裝效率，且組裝完成后更加穩定。

本實用新型進一步設置為：所述基座上設有安裝座，所述安裝座上設有用于連接靜觸片或動觸片的安裝槽，所述安裝槽與連接柱貫通。

通過上述技術方案，使用鉚釘時，鉚釘可同時穿過底座和基座，當鉚釘穿過安裝座上的安裝槽后能夠進一步連接動觸片或靜觸片，實現動觸片和靜觸片的安裝，鉚釘即作為配合底座和基座的連接結構，又能夠用于固定靜觸片或動觸片，減少了組裝工序，提高了整體安裝的效率。

本實用新型進一步設置為：所述底座上設有與進氣接口相通的安裝接口，所述安裝接口上設有用于檢測溫度的溫度傳感器，溫度傳感器與底座可拆卸連接。

通過上述技術方案，進氣接口、安裝接口以及進氣管道兩兩相通，因此安裝口的蒸汽溫度檢測為當前狀態下的氣體實時溫度，溫度傳感器將溫度信號傳遞至外部的數據接口，實現信息的反饋；溫度傳感器與底座通過螺釘連接，必要時可將失效的溫度傳感器拆下檢修，提高信息準確性。

本實用新型的第二目的是提供一種電壓力鍋。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種電壓力鍋，包括上述的電壓力鍋的壓力斷電裝置，壓力斷電裝置用于接通或斷開電壓力鍋的電源回路。

通過上述技術方案，實現了壓力鍋在異常蒸汽壓力下的快速斷電，電氣性能穩定，使用時安全可靠

綜上所述，本實用新型具有以下有益效果：1、壓力斷電裝置通過簧片壓縮臨界值式的限制，使得蒸汽壓力達到臨界值時快速觸發聯動關系，動觸片與靜觸片快速斷開；2、使用調節螺絲可調控前述臨界值下擺動件的轉動角度，也就相當于需求的蒸汽壓力，針對不同情況能夠調控動觸片與靜觸片的電連接斷開時所需要的蒸汽壓力值。

附圖說明

圖1是實施例一的結構示意圖；

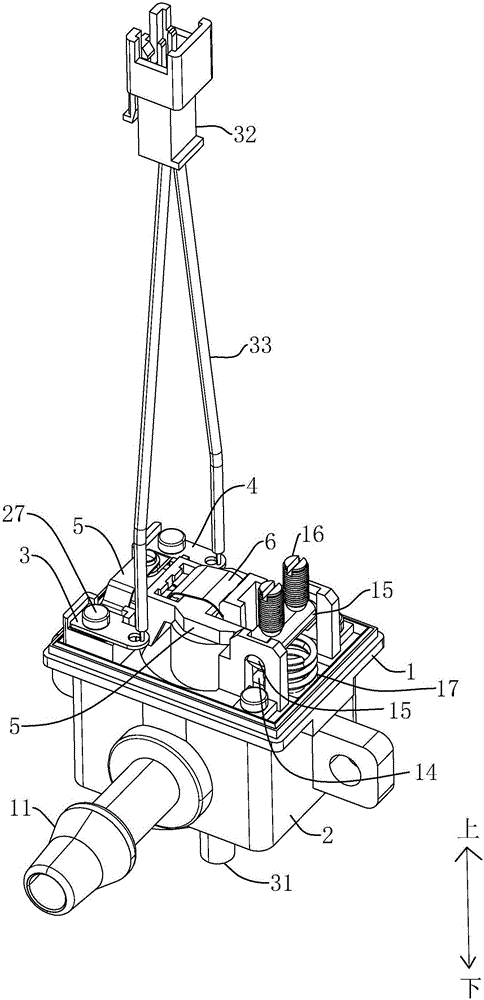

圖2是實施例一的取下上蓋的結構示意圖；

圖3是實施例一的爆炸圖；

圖4是實施例一的凸顯擺動件的結構示意圖；

圖5是實施例一的凸顯溫度傳感器的安裝結構示意圖；

圖6是實施例一的剖視圖。

附圖標記：1、基座；2、動觸片；3、靜觸片；4、彈性片；5、擺動件；6、簧片；7、活動軸；8、底座；9、進氣接口；10、密封圈；11、進氣管道；12、上蓋；13、復位孔；14、滑槽；15、鉸接軸；16、調節螺絲；17、第一彈簧；18、第二彈簧；19、固定端；20、致動端；21、第一卡塊；22、第一限位塊；23、第二卡塊；24、第二限位塊；25、連接柱；26、連接槽；27、鉚釘；28、安裝座；29、安裝槽；30、安裝接口；31、溫度傳感器；32、連接器；33、導線；34、通槽；35、推動端。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例一：如圖1和圖2，一種電壓力鍋的壓力斷電裝置，包括底座8、基座1和上蓋12，其中基座1和底座8通過鉚釘27固定。上蓋12上穿設有兩段導線33，兩段導線33與壓力斷電裝置內部的線路形成電流回路，兩段導線33在基座1外部連接于同一連接器32。

參照圖3和圖4，底座8上設有進氣接口9以及密封進氣接口9的密封圈10，密封圈10為塑性材質，密封圈10的中部向下凹陷，基座1與底座8配合時，基座1卡緊密封圈10的外緣；底座8上設有與進氣接口9相通的進氣管道11。密封圈10的動作過程為：進氣管道11進氣時，氣體往進氣接口9移動，氣體壓力推動密封圈10，密封圈10的中部向上凸起。

參考圖3和圖6，基座1上設有通槽34，通槽34內設有活動軸7，活動軸7為倒置的T字形結構，活動軸7上套設有第二彈簧18，活動軸7可沿通槽34的軸向上下滑移。當密封圈10的中心向上凸起時，密封圈10帶動活動軸7沿著通槽34的軸向向上移動，活動軸7逐漸從基座1的通槽34內穿出。

結合圖3和圖4，基座1上轉動連接有擺動件5，擺動件5上卡接有簧片6，簧片6包括固定端19和致動端20，其中基座1上設有供固定端19卡接的第一卡塊21和第一限位塊22，擺動件5上設有供致動端20卡接的第二卡塊23和第二限位塊24。活動軸7從基座1的通槽34穿過后抵觸至擺動件5的下表面，活動軸7的軸向運動轉化為擺動件5的轉動運動，當擺動件5轉動時，簧片6將從延展狀態逐步變成壓縮狀態，并存儲彈性勢能，當且僅當簧片6跨過其壓縮臨界點時，簧片6從壓縮狀態迅速向延展狀態變化，此時相對應的，簧片6聯動擺動件5向上快速轉動。

基座1上設有安裝有靜觸片3和動觸片2，靜觸片3和動觸片2分別與連接器32的兩段導線33電連接；動觸片2上設有彈性片4，彈性片4與靜觸片3彈性擠壓，實現電連接；當彈性片4與靜觸片3分離時，動觸片2和靜觸片3脫離電連接關系。該部分電連接的分斷過程由擺動件5觸發，擺動件5的轉動由活動軸7推動，當擺動件5克服簧片6的作用力向上轉動時，擺動件5的推動端35（圖4中示出）逐漸靠近彈性片4，同時簧片6逐漸被壓縮，當簧片6跨過其壓縮的臨界點時，擺動件5迅速向上轉動帶動彈性片4與靜觸片3分離；而擺動件5向上轉動后，通過簧片6保持相對位置不變。上述動作過程為斷電過程。關于上述簧片6的壓縮臨界點：處于壓縮臨界點的簧片6為擺動件5整個轉動過程中形變量最多的狀態，該位置的簧片6彈性勢能最大但還未對擺動件5產生轉動推力，當擺動件5在該位置向上或向下進一步轉動時都將產生加速度移動。

結合圖3和圖6，上蓋12靠近擺動件5的一側設有復位孔13，復位孔13貫穿上蓋12的側面板。當壓力斷電裝置處于斷電狀態時，擺動件5推動彈性片4向上彎曲，擺動件5與上蓋12的內壁抵觸，此時可選用螺絲刀穿入復位孔13，螺絲刀穿入復位孔13后推動擺動件5向下轉動，當擺動件5向下轉動時使得簧片6逐步被壓縮，當簧片6跨過其壓縮臨界點時，簧片6聯動擺動件5快速下移，此時彈性片4通過彈性形變與靜觸片3重新抵觸，恢復電連接。上述過程為復位過程，復位過程必須手動操作，未經專業人員維修前，不能再次使用，安裝調試時可通過手動進行復位。

結合圖3、圖4和圖6，基座1上設有滑槽14，擺動件5的鉸接軸15可在滑槽14內上下滑移，基座1上設有第一彈簧17，第一彈簧17推動擺動件5的鉸接軸15沿著滑槽14向上移動，上蓋12上設有與其螺紋連接的調節螺絲16，調節螺絲16為兩個，兩個調節螺絲16與鉸接軸15的兩端抵觸，保持鉸接軸15的平衡，調節螺絲16相對上蓋12旋動時可將擺動件5的鉸接軸15沿著滑槽14向下推送。若調節螺絲16帶動鉸接軸15向下移動，則擺動件5整體下移，進而擺動件5需要轉動更大的角度以達到簧片6的壓縮臨界點，相對應的活動軸7需要穿出通槽34更多的長度以實現擺動件5的轉動角度，進而需要更大的氣體壓強推動密封圈10產生彈性形變；綜上，調節螺絲16調節后，可改變壓力斷電裝置電連接分斷時所需要的氣體壓力值。

參考圖3和圖5，基座1上設有四個連接柱25，底座8上設有與連接柱25插接配合的連接槽26，基座1上設有安裝座28，安裝座28上設有安裝槽29，安裝槽29和連接槽26貫通。基座1和底座8可通過連接柱25和連接槽26實現預定位，且在安裝座28上固定的鉚釘27可同時連接靜觸片3或動觸片2，實現靜觸片3和動觸片2的安裝固定。

如圖5，底座8上設有安裝接口30，安裝接口30和進氣管道11相通，安裝接口30上插裝有溫度傳感器31，溫度傳感器31用于檢測蒸汽進入壓力斷電裝置時的溫度，且將溫度信號傳遞至外部的數據接口。

實施例二：一種電壓力鍋，包括實施例一，壓力斷電裝置用于接通或斷開電壓力鍋的電源回路。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
