本實用新型涉及烹飪器具。

背景技術：

通過電磁線圈進行加熱的烹飪器具已經越來越普及，其優點在于能夠快速加熱、快速冷卻、加熱均勻等。但是，研發人員在測試過程中發現，在通過電磁線圈進行加熱時會產生傳導性電磁干擾和輻射性電磁干擾。傳導性電磁干擾不僅會影響烹飪器具內部的其它電子部件的正常工作，而且會對電網內其它電器設備產生不良影響。輻射性電磁干擾不僅會使空間受到污染，而且會影響人體健康。

因此，需要提供一種烹飪器具，以至少部分地解決上面提到的問題。

技術實現要素：

在實用新型內容部分中引入了一系列簡化形式的概念，這將在具體實施例部分中進一步詳細說明。本實用新型的實用新型內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

為了至少部分地解決上述問題，本實用新型公開了一種烹飪器具，其包括：煲體，所述煲體中設置有內鍋；蓋體，所述蓋體可開合地設置于所述煲體之上并在所述內鍋和所述蓋體之間構成烹飪空間；線圈加熱裝置，所述線圈加熱裝置設置在所述煲體中，用于加熱所述內鍋；電源板，所述電源板設置在所述煲體中，用于控制所述烹飪器具；插座，所述插座設置在所述煲體上，且配置為將外部電源導入所述電源板；電源連接線，所述電源連接線連接所述電源板和所述插座；以及磁體，所述磁體設置在所述插座和所述電源板之間，且所述電源連接線纏繞在所述磁體的外表面上。

根據本實用新型的烹飪器具通過將電源連接線纏繞在磁體的外表面上，可以有效減輕線圈加熱裝置對電源連接線的干擾，從而可以減輕電源連接線對電網的干擾，進而可有效抑制該烹飪器具對同一電網內的其它電器的干擾，并有效降低該烹飪器具在工作過程中產生過高的輻射信號。

優選地，所述磁體的軸向長度為2mm-35mm。

優選地，所述磁體的外形大致為中空的圓柱體狀或其他柱體狀。

優選地，所述磁體的壁厚為1mm-10mm。

優選地，所述磁體的內徑為1mm-15mm。

優選地，所述磁體為實心的圓柱體。

優選地，所述磁體的直徑為1mm-15mm。

上述方案可以使烹飪器具的防輻射和干擾性能更好。

優選地，所述磁體的外表面設有外螺紋，所述電源連接線沿著所述外螺紋的路徑纏繞。

優選地，所述外螺紋的牙頂和牙底之間的距離為1mm-10mm。

優選地，所述外螺紋的圈數為至少3圈。

優選地，所述磁體上設置有限位裝置，用于防止所述電源連接線從所述磁體上脫落。

上述方案可以有效防止電源連接線從磁體外表面脫落，從而增加其穩定性。

優選地，所述電源連接線的任意一根或多根纏繞在所述磁體的外表面上。

上述方案可以使烹飪器具的防輻射和干擾性能更好。

附圖說明

本實用新型實施例的下列附圖在此作為本實用新型的一部分用于理解本實用新型。附圖中示出了本實用新型的實施例及其描述，用來解釋本實用新型的原理。在附圖中，

圖1為根據本實用新型的優選實施方式的烹飪器具的示意圖；

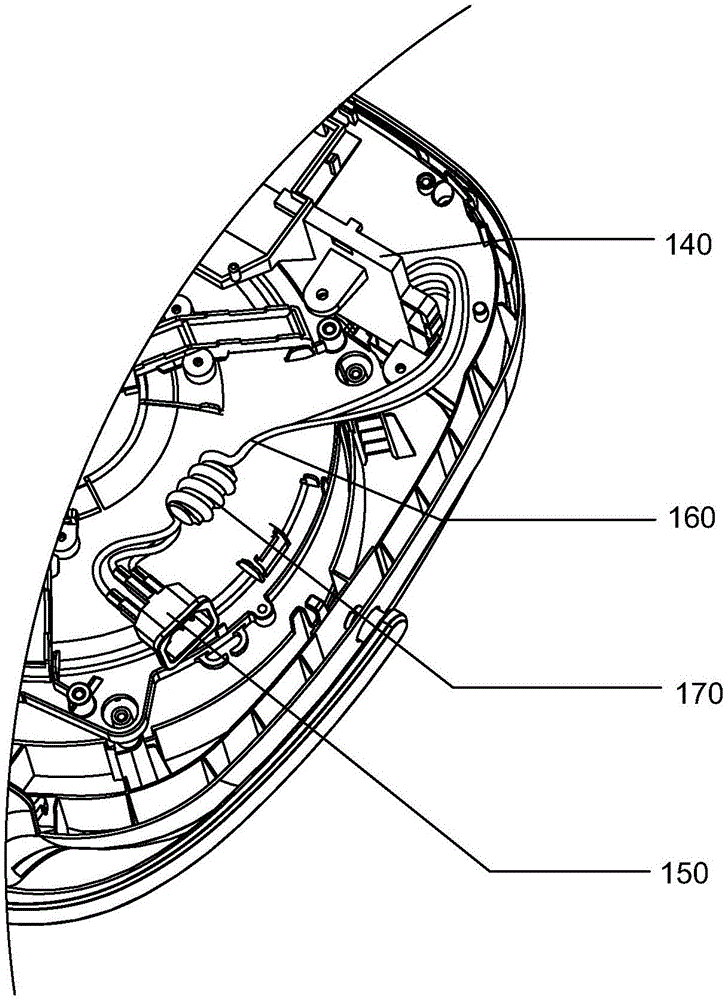

圖2為烹飪器具的連接有電源板的一部分的示意圖；

圖3為烹飪器具的連接有EMC濾波板的一部分的示意圖；

圖4為根據本實用新型的優選實施方式的磁體和電源連接線的一部分的示意圖；以及

圖5為根據本實用新型的優選實施方式的磁體和電源連接線的一部分的示意圖，其中磁體和電源連接線分離。

具體實施方式

在下文的描述中，給出了大量具體的細節以便提供對本實用新型更為徹底的理解。然而，對于本領域技術人員來說顯而易見的是，本實用新型實施例可以無需一個或多個這些細節而得以實施。在其他的例子中，為了避免與本實用新型實施例發生混淆，對于本領域公知的一些技術特征未進行描述。

為了徹底了解本實用新型實施例，將在下列的描述中提出詳細的結構。顯然，本實用新型實施例的施行并不限定于本領域的技術人員所熟習的特殊細節。本實用新型的較佳實施例詳細描述如下，然而除了這些詳細描述外，本實用新型還可以具有其他實施例。

如圖1所示，根據本實用新型的烹飪器具100包括蓋體120和煲體110。煲體110基本上呈圓角長方體形狀，并且具有圓筒形狀的內鍋收納部，內鍋111可以自由地放入內鍋收納部或者從內鍋收納部取出，以方便對內鍋111進行清洗。內鍋111的上表面具有圓形開口，用于向內鍋中盛放待加熱的材料，諸如米、湯等。可以理解，根據本實用新型的烹飪器具可以為電飯煲、電壓力鍋或其他的電加熱器具，且根據本實用新型的烹飪器具除具有煮米飯的功能以外，還可以具有煮粥等各種功能。

蓋體120基本上呈圓角長方體形狀，并且與煲體110的形狀基本上對應。蓋體120以可開合的方式樞轉連接至煲體110，用于蓋合煲體110，并在內鍋111和蓋體120之間構成烹飪空間。

烹飪器具100還包括用于加熱內鍋111的線圈加熱裝置，線圈加熱裝置設置在煲體110中且通常環繞內鍋111設置，從而使內鍋111能夠快速加熱、快速冷卻、均勻加熱等。

如圖2所示，烹飪器具100中還包括電源板140、插座150和電源連接線160。電源板140設置在煲體110中，用于控制烹飪器具100的工作。插座150通常設置在煲體110的殼體上，一端連接外部電源，另一端通過電源連接線160與電源板140相連，從而，外部電源通過插座150輸送給電源連接線160并最終輸送至電源板140。當然，對于設置有EMC(電磁兼容性)濾波板180的烹飪器具來說，如圖3所示，電源連接線160也可以設置在插座150和EMC濾波板180之間。

由于烹飪器具100采用電磁線圈加熱方式，會對電源連接線產生電磁干擾，以及經電源連接線傳導會對周圍電網產生電磁干擾，為了減輕電磁干擾的問題，如圖3和圖4所示，烹飪器具100中還包括磁體170，磁體170設置在插座150和電源板140之間，或設置在插座150和EMC濾波板180之間。電源連接線160纏繞在磁體170的外表面上。

通過將電源連接線160纏繞在磁體170的外表面上，可以有效減輕線圈加熱裝置對電源連接線160的干擾，從而可以減輕電源連接線對電網的干擾，進而可有效抑制該烹飪器具對同一電網內的其它電器的干擾，并有效降低該烹飪器具在工作過程中產生過高的輻射信號。

結合圖4-5所示，磁體170為圓柱體，且其外表面設置有外螺紋171，電源連接線160沿著外螺紋的路徑纏繞在磁體170的外表面上，從而可以防止電源連接線160在使用過程中從磁體170的外表面脫落，進而增加穩定性。優選地，外螺紋171的牙頂和牙底之間的距離為1mm-10mm，即外螺紋171的深度為1mm-10mm，例如，可以為2mm、3mm或4mm等。

進一步優選地，外螺紋171在磁體170的外表面上的圈數為至少3圈。例如，如圖4-5所示，磁體170的外表面上設置有3圈外螺紋171，以增加磁體170和外螺紋171的接觸面積，從而增強防輻射和防信號干擾的效果。本領域技術人員可以根據實際情況在磁體170的外表面上設置其它圈數的外螺紋，例如4圈、5圈等。

為了防止電源連接線從磁體外表面脫落，磁體170上可以設置有限位裝置，例如設置在磁體兩端的突起。優選地，其可以為可旋轉固定的結構，或者是可彈性變形的結構，用于在電源連接線纏繞至磁體表面后，限制電源連接線的位置，防止其從磁體外表面脫落。

為了使防輻射性能更好，優選地，磁體170的軸向長度L為2mm-35mm，例如磁體170的軸向長度L可以為5mm、6mm或7mm等。可以理解，根據需要，本領域技術人員也可以將磁體170的軸向長度設置為其它數值。

在一個優選實施方式中，磁體170可以為中空的圓柱體。進一步優選地，磁體170的壁厚為1mm-10mm，例如，磁體170的壁厚可以為2mm、3mm或4mm等。磁體170的內徑為1mm-15mm，例如，磁體170的內徑可以為5mm、6mm或7mm等，以具有更好的防干擾和防輻射效果。可以理解，根據需要，本領域技術人員也可以將磁體170的壁厚和內徑設置為其它數值。

在另一個優選實施方式中，磁體170也可以為實心的圓柱體。進一步優選地，磁體170的直徑為1mm-15mm，例如，磁體170的直徑可以為5mm、6mm或7mm等，以具有更好的防干擾和防輻射效果。可以理解，根據需要，本領域技術人員也可以將磁體170的直徑設置為其它數值。

雖然圖4和圖5中示出烹飪器具只包括一個磁體，但是本領域的技術人員可以了解，烹飪器具也可以包括多個磁體，例如2、3個等。而且，磁體170的外表面可以纏繞電源連接線160的任意一根或多根。例如，如圖4所示，一個磁體170的外表面纏繞一根電源連接線160。但是本領域技術人員也可以根據需要對其進行變型，例如，一個磁體的外表面可以纏繞多根電源連接線；多個磁體的外表面可以分別纏繞一根電源連接線；多個磁體的外表面可以分別纏繞多根電源連接線，等等。

應當了解，以上僅詳細描述了本實用新型的優選實施方式，本實用新型并不限于上述優選實施方式，本領域技術人員可以對上述實施方式進行適當?shù)男薷暮妥冃巍＠纾朋w170的橫截面不限于圓形，其還可以是方形、橢圓形或其它形狀等。

除非另有定義，本文中所使用的技術和科學術語與本實用新型的技術領域的技術人員通常理解的含義相同。本文中使用的術語只是為了描述具體的實施目的，不是旨在限制本實用新型。本文中出現的諸如“設置”等術語既可以表示一個部件直接附接至另一個部件，也可以表示一個部件通過中間件附接至另一個部件。本文中在一個實施例中描述的特征可以單獨地或與其它特征結合地應用于另一個實施例，除非該特征在該另一個實施例中不適用或是另有說明。

本實用新型已經通過上述實施例進行了說明，但應當理解的是，上述實施例只是用于舉例和說明的目的，而非意在將本實用新型限制于所描述的實施例范圍內。本領域技術人員可以理解的是，根據本實用新型的教導還可以做出更多種的變型和修改，這些變型和修改均落在本實用新型所要求保護的范圍以內。
