本實用新型涉及。

背景技術：

現有的大部分的烹飪器具通常都不具有攪拌功能，煮飯過程中米粒之間不能充分吸水以及均勻受熱，影響米飯口感；另外，對于某些特殊食物，在其烹飪過程中通常需要開蓋攪拌，而開蓋會使大量的高溫蒸汽外溢，容易燙傷手，而且熱量損失較多，直接影響了烹飪時間。即使部分烹飪器具具有攪拌裝置，但是由于攪拌裝置與蓋體連接為一體，在蓋體蓋合過程中，攪拌裝置要隨著蓋體蓋合而運動，在此運動過程中可能會磕碰到內鍋壁。并且當內鍋中的米飯烹飪完成后，攪拌裝置會嵌在米飯里造成無法開蓋，即使能夠開蓋，攪拌裝置也會將內鍋中的食物帶出，容易造成燙傷。

因此，需要提供一種烹飪器具，以至少部分地解決上面提到的問題。

技術實現要素：

在實用新型內容部分中引入了一系列簡化形式的概念，這將在具體實施例部分中進一步詳細說明。本實用新型的實用新型內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

為了至少部分地解決上述問題，本實用新型公開了一種烹飪器具，其包括：煲體，所述煲體中設置有可取出的內鍋；蓋體，所述蓋體可開合地設置于所述煲體之上，并能夠在所述蓋體和所述內鍋之間構成密閉的烹飪空間；支撐架，所述支撐架架設在所述內鍋上；攪拌裝置，所述攪拌裝置支撐在所述支撐架上并延伸進所述烹飪空間；以及電機，所述電機設置在所述蓋體上，用于在所述蓋體處于閉合狀態時驅動所述攪拌裝置旋轉；其中，當所述蓋體處于打開狀態時，所述攪拌裝置支撐在所述支撐架上，且與所述電機脫離。

根據本實用新型的烹飪器具通過設置攪拌裝置，可以使內鍋中的米粒充分吸水、均勻受熱，并且通過設置能夠架設在內鍋上的支撐架，可以將攪拌裝置通過該支撐架獨立于蓋體地支撐在內鍋中，從而使得攪拌裝置可以在蓋體蓋合之前先行置于工作位置，即，支撐在支撐架上以實現攪拌功能，從而避免了現有技術中攪拌裝置可能會磕碰到內鍋壁的問題。另一方面使得開蓋時，蓋體可以與攪拌裝置脫離，實現順暢地開蓋，進而可以避免在開蓋時，攪拌裝置將內鍋中的食物或者液體帶出。

優選地，所述支撐架上設置有支撐孔以及連接所述支撐孔和所述支撐架的外緣的支撐梁，所述蓋體上設置有止擋柱，當所述蓋體處于閉合狀態時，所述止擋柱與所述支撐梁配合以阻擋所述支撐架的旋轉。該方案結構簡單，便于操作，成本較低，并且能夠有效地阻止支撐架的旋轉。

優選地，所述支撐架上還設置有止擋筋，所述止擋筋設置在所述支撐梁上并在所述支撐梁高度方向上有一定延伸，當所述蓋體處于閉合狀態時，所述止擋柱與所述止擋筋配合以阻擋所述支撐架的旋轉。該方案結構簡單，便于操作，成本較低，并且能夠有效地阻止支撐架的旋轉。

優選地，所述止擋柱的下端和所述止擋筋的上端分別設置有引導部。該方案可以避免部件之間發生碰撞。

優選地，所述支撐架上設置有至少兩個止擋筋，所述至少兩個止擋筋沿所述支撐架的周向方向均勻地設置。

以上方案結構簡單，便于操作，并且能夠?qū)崿F(xiàn)良好的阻擋效果。

優選地，所述烹飪器具還包括第一連接件，所述第一連接件可拆卸地連接至所述蓋體，所述第一連接件上設置有第一齒，所述攪拌裝置設置有與所述第一齒配合的第二齒，且所述電機用于驅動所述第一連接件旋轉。該方案結構簡單，并且能夠在第一連接件旋轉時將該旋轉穩定地傳遞至攪拌裝置。

優選地，所述第一連接件上設置有突出部，且所述攪拌裝置設置有容納所述突出部的容納部，所述第一齒設置在所述突出部的外表面上，所述第二齒設置在所述容納部的內表面上。該方案可以方便攪拌裝置和第一連接件之間的連接。

優選地，所述攪拌裝置包括攪拌主體和第二連接件，所述攪拌主體可拆卸地連接至所述第二連接件，所述攪拌主體上設置有攪拌葉片，且所述第二連接件可延伸通過所述支撐孔。

優選地，所述攪拌主體上設置有兩個攪拌葉片，所述兩個攪拌葉片在所述攪拌主體上沿相反的方向延伸，且所述兩個攪拌葉片的徑向尺寸之和接近所述內鍋的內直徑。該方案通過使得負責執行攪拌功能的攪拌葉片的徑向尺寸接近內鍋的內直徑，能夠?qū)崿F(xiàn)更好的攪拌效果。

優選地，所述第二連接件上設置有定位柱，所述攪拌主體包括導向槽和定位槽，所述導向槽與所述定位槽連通，所述定位柱可通過所述導向槽的引導進入所述定位槽。

優選地，所述導向槽與所述定位槽以大體L形圖案連通。

以上方案能夠方便部件之間的組裝和拆卸。

優選地，所述支撐架上還設置有阻擋片，當所述支撐架架設在所述內鍋上時，所述阻擋片可延伸到所述內鍋中并與所述內鍋的內表面貼合。該方案能夠使內鍋中的米水劇烈翻滾，從而使內鍋中的溫度更均勻，進而使得煮出來的米飯口感更均衡。

附圖說明

本實用新型實施例的下列附圖在此作為本實用新型的一部分用于理解本實用新型。附圖中示出了本實用新型的實施例及其描述，用來解釋本實用新型的原理。在附圖中，

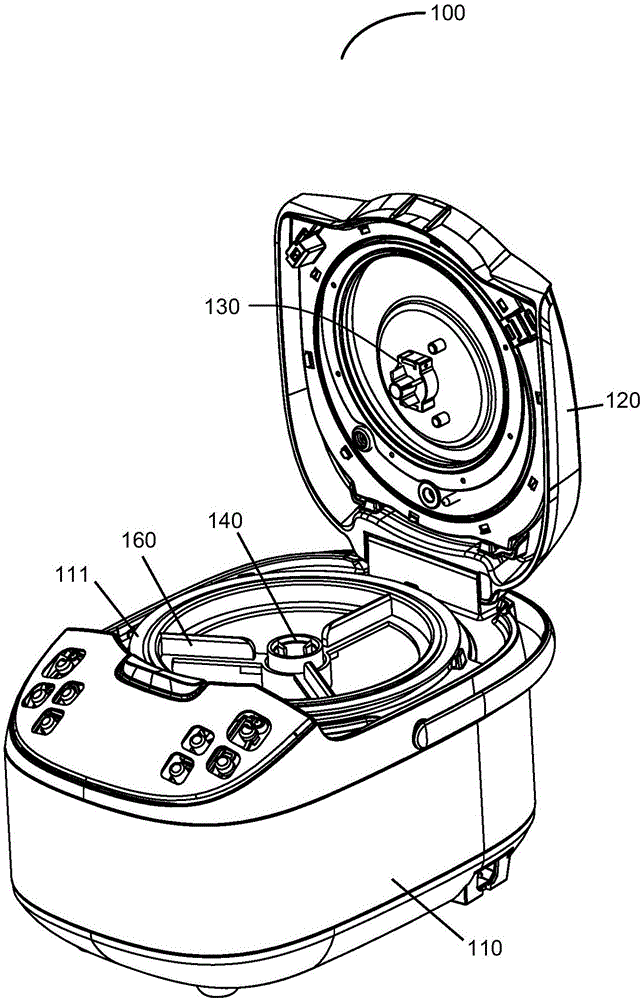

圖1為根據本實用新型的優選實施方式的烹飪器具的立體圖，其中蓋體處于打開狀態；

圖2為圖1中示出的烹飪器具的剖視示意圖，其中蓋體處于打開狀態；

圖3為圖1中示出的烹飪器具的剖視示意圖，其中蓋體處于閉合狀態；

圖4為圖1中示出的烹飪器具的分解示意圖；

圖5為圖1中示出的烹飪器具的部分零件的分解示意圖；

圖6為根據本實用新型的優選實施方式的電機和第一連接件的示意圖；

圖7為根據本實用新型的優選實施方式的第一連接件和第二連接件的示意圖；

圖8為處于配合狀態下的第一齒和第二齒的剖視示意圖；

圖9為根據本實用新型的優選實施方式的攪拌裝置的示意圖；

圖10為處于配合狀態下的支撐架和止擋柱的俯視剖視圖；以及

圖11為圖10中示出的支撐架和止擋柱的正面剖視圖。

具體實施方式

在下文的描述中，給出了大量具體的細節以便提供對本實用新型更為徹底的理解。然而，對于本領域技術人員來說顯而易見的是，本實用新型實施例可以無需一個或多個這些細節而得以實施。在其他的例子中，為了避免與本實用新型實施例發生混淆，對于本領域公知的一些技術特征未進行描述。

為了徹底了解本實用新型實施例，將在下列的描述中提出詳細的結構。顯然，本實用新型實施例的施行并不限定于本領域的技術人員所熟習的特殊細節。本實用新型的較佳實施例詳細描述如下，然而除了這些詳細描述外，本實用新型還可以具有其他實施例。

以下，參照?qǐng)D1-11對本實用新型的優選實施方式的烹飪器具進行說明。可以理解，根據本實用新型的烹飪器具可以為電飯煲、電壓力鍋或其它電加熱器具，且根據本實用新型的烹飪器具除具有煮米飯的功能以外，還可以具有煮粥等各種功能。

如圖1-4所示，根據本實用新型的優選實施方式的烹飪器具100從上到下依次包括蓋體120、電機150、第一連接件130、煲體110、支撐架160和攪拌裝置140。攪拌裝置140進一步包括第二連接件144和攪拌主體143。如圖1-2所示，在蓋體處于打開狀態下，電機150與第一連接件130位于蓋體120上，而支撐架160和攪拌裝置140可位于煲體110中。下面依次對各個零部件以及它們之間的連接關系予以詳細說明。

如圖1所示，烹飪器具100主要包括煲體110和蓋體120。煲體110基本上呈圓角長方體形狀，并且具有圓筒形狀的內鍋收納部，內鍋111可以自由地放入內鍋收納部或者從內鍋收納部取出，以方便對內鍋111進行清洗。內鍋的上表面具有圓形開口，用于向內鍋中盛放待加熱的材料，諸如米、湯等。煲體中可以包括用于加熱內鍋的加熱裝置。蓋體120基本上呈圓角長方體形狀，并且與煲體的形狀基本上對應。蓋體以可開合的方式樞轉連接至煲體，用于蓋合煲體。當蓋體120蓋合在煲體110上時，蓋體120和內鍋111之間構成烹飪空間。

如圖2-4所示，電機150設置在蓋體120上，電機150上設置有電機軸151，電機軸151沿其周向設置有一圈凹陷部152(下文描述)。電機150用于驅動第一連接件130的旋轉。由于電機為本領域公知技術，在此不對其進行詳細說明。

如圖5和圖6所示，第一連接件130連接在電機150的下方。具體地，第一連接件130中設置有第一軸孔134和第二軸孔133，第一軸孔134和第二軸孔133互相垂直并連通。當蓋體處于閉合狀態時，第二軸孔133沿豎直方向(也即平行于電機軸的延伸方向的方向)延伸，第一軸孔134沿水平方向延伸。

第一連接件130中還設置有容置在第一軸孔134中的一對相對的彈性件135以及分別附接在彈性件135的一端的接合件136。彈性件135可以為例如彈簧，接合件136可以為柱體的形式，接合件136的柱體上設置有一圈凸緣137，彈性件135的一端可套在接合件136上并可按壓抵靠凸緣137，彈性件135的另一端可固定至第一連接件130的可活動端壁，該可活動端壁可通過卡接或者滑槽配合等方式固定至第一連接件130的主體部分。

電機150的電機軸151可插接在第二軸孔133中，且當電機軸151插接在第二軸孔133中時，彈性件135處于壓縮狀態，且接合件136在彈性件135的彈力作用下可正好卡設在電機軸151的凹陷部152中，從而將電機150和第一連接件130牢固地連接在一起。優選地，凹陷部152的截面形狀與接合件136的頭部匹配，以使得電機150與第一連接件130能夠更穩固地連接。可以理解，凹陷部152也可以并不為一整圈，而是沿電機軸151的周向存在有間隔。此外，如圖6所示，電機軸151的下端151a呈棱柱結構，相應地，第一連接件130中容置該下端151a的容置部分(未示出)的形狀也與該棱柱結構對應，從而使得當電機軸151旋轉時，第一連接件130也隨著電機軸151一起旋轉。當意欲將第一連接件130從電機150上拆卸時，只需將第一連接件130向外拔出，使得附接在彈性件135上的接合件136往兩側壓縮，從而退出電機軸151上的凹陷部152，即可完成拆卸操作。

攪拌裝置140包括攪拌主體143和第二連接件144。攪拌主體143連接在第二連接件144的下方。第二連接件144與第一連接件130可拆卸地連接。具體地，第一連接件130的下方設置有突出部131，突出部131的外表面上設置有多個第一齒132。第二連接件144中設置有容納部141，容納部141的內表面上設置有與第一齒132的數量對應的多個第二齒142。多個第一齒132和多個第二齒142均沿周向均勻地設置。設置有第一齒132的突出部131可插入設置有第二齒142的容納部141中，在插入狀態下，第一連接件130與第二連接件144的中心軸線在同一軸線上，第一齒132進入容納部141中的多個第二齒142之間的導向區域中，當電機150驅動第一連接件130旋轉時，第一齒132發生旋轉，通過在導向區域中空轉0～90度的角度，第一齒132的齒面會與第二齒142的齒面接觸，如圖8所示，從而可帶動第二齒142旋轉，進而帶動第二連接件144旋轉。優選地，第一齒和第二齒的數量均為2-6個，例如可以為圖7中示出的4個，但是本領域技術人員也可設置其他數量的第一齒和第二齒，例如可以設置7個或8個等。

可以理解，在第一連接件130與第二連接件144接合的過程中，可能會發生第一齒132與第二齒142在豎直方向碰撞的情況，為了使第一連接件130與第二連接件144順利地接合，如圖7所示，第一齒132的下端和第二齒142的上端分別設置有引導部132a、142a。優選地，引導部132a、142a在豎直方向的截面均為等腰三角形，以使當?shù)谝积X132與第二齒142接觸時，引導部132a會沿著引導部142a往下滑動，從而順利進入容納部141中。當然，在未示出的其它實施方式中，引導部132a、142a也可以為其它形狀，諸如圓弧形等。

雖然在圖示實施方式中，突出部131設置在第一連接件130上且容納部141設置在第二連接件144上，但是本領域的技術人員可以理解，突出部131和容納部141的位置可以交換，或者第一連接件130和第二連接件144也可以采用其它合適的配合裝置。

如圖9所示，攪拌主體143可拆卸地連接在第二連接件144的下方。具體地，第二連接件144上設置有兩個相對的定位柱146，攪拌主體143上設置有相互連通的導向槽147和定位槽148。導向槽147和定位槽148以大體的L形圖案連通，定位柱146可順著導向槽147進入定位槽148中，從而懸掛在定位槽148上。以此方式，當?shù)诙B接件144旋轉時，其上的定位柱146可推動攪拌主體143上的定位槽148，從而帶動定位槽148一起旋轉，進而使得攪拌主體143旋轉。

攪拌主體143上設置有兩個攪拌葉片145。如圖2-3所示，優選地，攪拌葉片145分別位于攪拌主體143的兩端且沿相反的方向延伸，從而實現均勻的攪拌。進一步優選地，兩個攪拌葉片145的徑向尺寸之和接近內鍋111的內直徑，也就是說，當攪拌主體143放置就位時，攪拌葉片145的徑向最外端靠近內鍋111的內表面。該方案通過使得負責執行攪拌功能的攪拌葉片的徑向尺寸接近內鍋的內直徑，能夠?qū)崿F(xiàn)更好的攪拌效果。

如圖1-4以及圖10所示，烹飪裝置100還包括支撐架160。支撐架160的整體輪廓與內鍋111的口部對應，且支撐架160具有定位面165，該定位面165能夠懸掛在內鍋111口部的邊沿上，從而使得支撐架160能夠架設在內鍋111的口部上。支撐架160具有位于其中部的支撐孔161，以及連接支撐孔161與支撐架160的外緣的支撐梁163。優選地，支撐架160設置有三個支撐梁163，所述三個支撐梁163沿支撐架160的周向均勻地間隔設置。第二連接件144可延伸通過支撐孔161并支撐在支撐架160上。

在實際組裝過程中，可將第二連接件144插入支撐孔161內，將攪拌主體143連接在第二連接件144下方，連接方式如上文所述；然后把第二連接件144、支撐架160以及攪拌主體143這三個零部件整體放入內鍋111中，并通過支撐架160架設在內鍋邊沿上。該方案通過設置能夠架設在內鍋111口部的支撐架160，可以將攪拌裝置140通過支撐架160獨立于蓋體120地支撐在內鍋111中，從而使得攪拌裝置140可以在蓋體120蓋合之前先行置于工作位置，即，支撐在支撐架160上以實現攪拌功能，從而避免了現有技術中攪拌裝置可能會磕碰到內鍋壁的問題，并且由于攪拌裝置140可以提前放置在內鍋111中，還可以使得負責執行攪拌功能的攪拌葉片145的徑向尺寸盡量接近內鍋111的內直徑，如上文所述，以實現更好的攪拌效果。另一方面使得開蓋時，蓋體120可以與攪拌裝置140自動脫離，實現順暢地開蓋，并且可以避免在開蓋時，攪拌裝置140將內鍋中的食物或者液體帶出，造成燙傷。

如圖1-5所示，支撐架160上還設置有阻擋片162，阻擋片162從支撐架160的外緣向下延伸。當支撐架160架設在內鍋111的口部時，阻擋片162可延伸到內鍋111中并與內鍋111的內表面貼合。根據本實施方式的阻擋片162可在烹飪過程中對內鍋中翻滾的米水起到阻擋作用，從而可進一步加劇米水的翻滾，進而使內鍋中的溫度更均勻，并且可以使得煮出來的米飯口感更好。優選地，支撐架160上可以設置1-2個阻擋片162，例如圖中所示的1個，當然，本領域的技術人員也可以設置其他數量的阻擋片。

如圖1-2所示，在蓋體處于蓋合狀態下，蓋體120、電機150、第一連接件130、煲體110、支撐架160、第二連接件144以及攪拌主體143的中心軸線都在同一軸線上，以此方式，當烹飪器具組裝完成且蓋體蓋合時，蓋體中的第一連接件130能夠自動地與容置在煲體110中的第二連接件144配合。

在實際使用過程中，先將烹飪器具組裝完成，零部件之間的具體連接方式如上文所述，在此不再贅述，之后，可將食物放入內鍋111內，然后蓋上蓋體120，第一連接件130自動插入第二連接件144內，當電機150啟動(例如，轉速可為1～50RPM)時，電機150可帶動第一連接件130轉動，第一齒132帶動第二齒142轉動，定位柱146帶動攪拌主體143轉動，攪拌葉片145對內鍋中食物進行翻轉攪拌。

當烹飪完成且將蓋體打開時，第二連接件144在重力的作用下留在內鍋中，第一連接件130與第二連接件144自動分離，從而攪拌裝置140留在內鍋中，不會將食物帶出內鍋。

當清洗機器時，可將第一連接件130從電機150上拔出，然后把第二連接件144、支撐架160、攪拌主體143從內鍋中取出，即可進行清洗。

為了防止在烹飪過程中支撐架160隨攪拌裝置140的轉動而轉動，優選地，如圖4和圖8-9所示，蓋體120上設置有止擋柱124，當蓋體閉合時，止擋柱124處于支撐梁163之間的空間內，當支撐架160旋轉時，支撐梁163會與止擋柱124接觸，從而止擋柱124可起到限制支撐架160旋轉的作用。為使止擋柱124的阻擋效果更好，進一步優選地，支撐架160上設置有止擋筋164，具體地，該止擋筋164沿徑向設置在支撐梁163上方并在支撐梁163的高度方向上延伸一定距離。當蓋體閉合且支撐架160旋轉時，止擋筋164會與止擋柱124接觸，從而止擋柱124可起到限制支撐架160旋轉的作用。

可以理解，在蓋體蓋合的過程中，止擋柱124可能會與止擋筋164發生碰撞，為了使止擋柱124順利地進入支撐架160的支撐梁163之間的空間內，如圖11所示，止擋柱124的下端和止擋筋164的上端分別設置有引導部124a、164a。引導部124a、164a的形狀可以為任何能夠避免止擋柱124和止擋筋164發生碰撞的形狀，例如如圖11所示，引導部124a的截面形狀可以為弧形，引導部164a的截面形狀可以為等腰三角形，或者在其它未示出的實施方式中，引導部124a的截面形狀可以為等腰三角形，引導部164a的截面形狀可以為弧形，或者引導部124a和引導部164a的截面形狀均可以為弧形或等腰三角形等，從而使得當止擋柱124和止擋筋164接觸時，引導部124a會沿著引導部164a往下滑動，從而順利進入支撐架160中。優選地，支撐架中可以設置至少兩個止擋筋，例如圖10所示的3個，當然，本領域技術人員也可以設置其他數量的止擋筋，只要能夠限制支撐件的旋轉即可。

除非另有定義，本文中所使用的技術和科學術語與本實用新型的技術領域的技術人員通常理解的含義相同。本文中使用的術語只是為了描述具體的實施目的，不是旨在限制本實用新型。本文中出現的諸如“部件”等術語既可以表示單個的零件，也可以表示多個零件的組合。本文中出現的諸如“安裝”、“設置”等術語既可以表示一個部件直接附接至另一個部件，也可以表示一個部件通過中間件附接至另一個部件。本文中在一個實施方式中描述的特征可以單獨地或與其它特征結合地應用于另一個實施方式，除非該特征在該另一個實施方式中不適用或是另有說明。

本實用新型已經通過上述實施方式進行了說明，但應當理解的是，上述實施方式只是用于舉例和說明的目的，而非意在將本實用新型限制于所描述的實施方式范圍內。本領域技術人員可以理解的是，根據本實用新型的教導還可以做出更多種的變型和修改，這些變型和修改均落在本實用新型所要求保護的范圍以內。
