本實用新型涉及食品加工技術領域，具體涉及一種爆米花儲存及自動出料裝置。

背景技術：

現有技術是將爆米花存放在爆米花保溫桶中，售賣時通過人手工從爆米花桶中拿出一定量的爆米花，其存在如下幾個缺點：1)、每次售賣爆米花的過程，都會打開爆米花桶，從而對爆米花的溫度造成影響；2)、每次售賣由手工控制爆米花的量，導致每次售賣爆米花的量有一定差距；3)、人工售賣的成本較高；4)、由人手工取出爆米花的過程不衛生。

技術實現要素：

(一)要解決的技術問題

為了克服現有技術不足，現提出一種爆米花儲存及自動出料裝置，實現自動定量的出爆米花，且能夠保證爆米花桶內溫度，提高爆米花食用口感。

(二)技術方案

本實用新型通過如下技術方案實現：本實用新型提出了一種爆米花儲存及自動出料裝置，包括儲存桶、下料桶、回轉桶、循環桶、安裝底板以及步進電機，所述儲存桶、下料桶以及回轉桶由上而下依次連接貫通，所述循環桶設置于儲存桶的側面且其內部設置有加熱器，循環桶與儲存桶接觸面上部設置有篩網板，儲存桶內部設置有一通過漏孔板焊接形成的儲存箱且儲存箱的兩側將儲存桶分割成兩個殘渣腔，所述回轉桶與步進電機分別固定于安裝底板上，回轉桶底部設置有一帶有開口的下盤，回轉桶內部設置有一與步進電機傳動連接的回轉軸，所述回轉軸上均布有回轉刮片，下料桶的側面設置有一橫向伸入至其內部的攪拌電機。

進一步的，所述儲存桶的頂部設置有儲存桶蓋。

進一步的，所述儲存桶的側面設置有能夠自由打開的進料蓋。

進一步的，所述儲存桶的底部側面設置有至少一個與殘渣腔連通的清料門。

進一步的，所述回轉軸與步進電機輸出軸上分別設置有同步帶輪，兩個同步帶輪通過同步帶傳動連接。

進一步的，所述儲存箱的內部兩側分別設置有一拉手，可以將儲存箱取出進行清理。

(三)有益效果

本實用新型相對于現有技術，具有以下有益效果：

本實用新型提到的一種爆米花儲存及自動出料裝置，將爆米花放入儲存桶以后，爆米花從儲存箱向下掉落進入至回轉桶，爆米花中的殘渣透過漏孔板掉落至殘渣腔內，然后可以通過清料門處理。同時循環桶內的加熱器可以給儲存桶內提供熱氣，可以保證儲存桶內恒溫，保持爆米花的口感，且熱氣可以循環，通過打開步進電機，回轉刮片可以將回轉桶內的爆米花從下盤開口處被刮出來，可以實現自動下料。

附圖說明

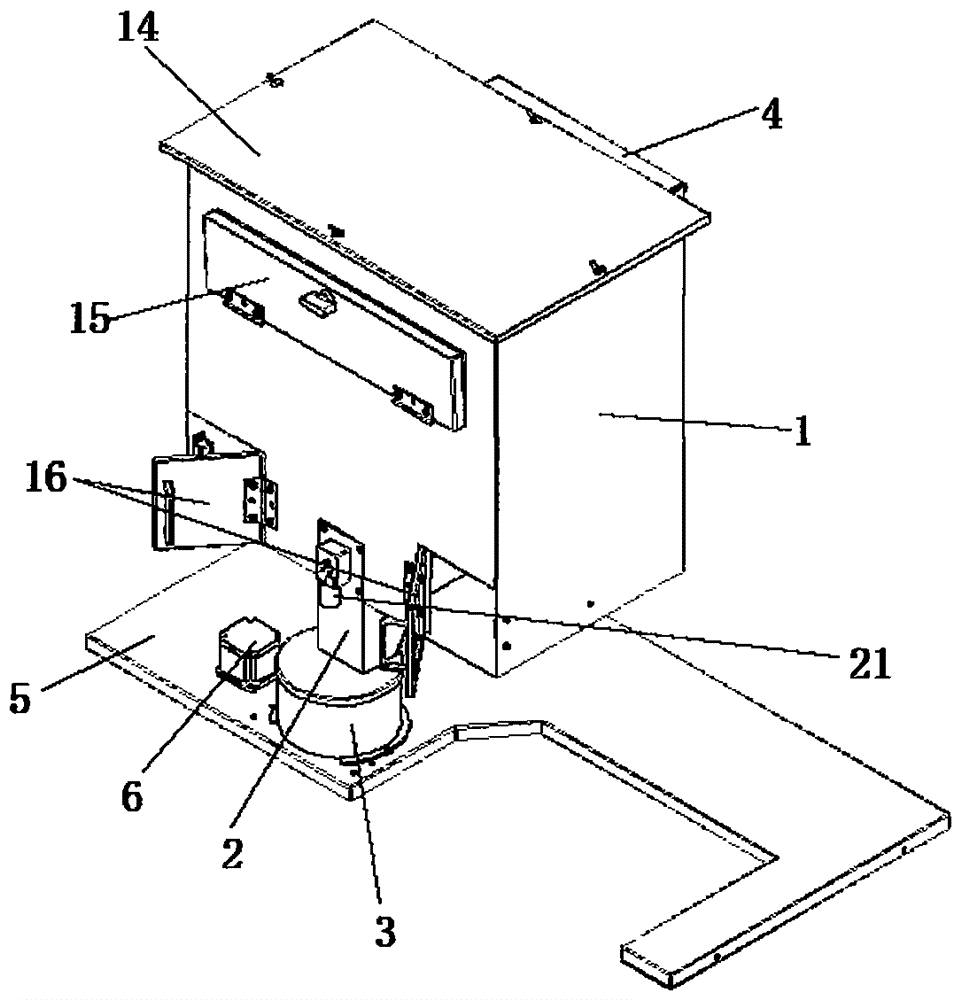

圖1是本實用新型外部結構示意圖。

圖2是本實用新型內部結構示意圖。

圖3是圖2中B-B剖視圖。

圖4是圖2中C-C剖視圖。

圖5是圖4中D-D剖視圖。

1-儲存桶；2-下料桶；3-回轉桶；4-循環桶；5-安裝底板；6-步進電機；7-同步帶輪；8-同步帶；11-漏孔板；12-儲存箱；13-殘渣腔；14-儲存桶蓋；15-進料蓋；16-清料門；31-下盤；32-回轉軸；33-回轉刮片；41-加熱器；42-篩網板；17-拉手。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1、圖2、圖3、圖4以及圖5所示的一種爆米花儲存及自動出料裝置，包括儲存桶1、下料桶2、回轉桶3、循環桶4、安裝底板5以及步進電機6，所述儲存桶1、下料桶2以及回轉桶3由上而下依次連接貫通，所述循環桶4設置于儲存桶1的側面且其內部設置有加熱器41，循環桶4與儲存桶1接觸面上部設置有篩網板42，儲存桶1內部設置有一通過漏孔板11焊接形成的儲存箱12且儲存箱12的兩側將儲存桶1分割成兩個殘渣腔13，所述回轉桶3與步進電機6分別固定于安裝底板5上，回轉桶3底部設置有一帶有開口的下盤31，回轉桶3內部設置有一與步進電機6傳動連接的回轉軸32，所述回轉軸32上均布有回轉刮片33，下料桶2的側面設置有一橫向伸入至其內部的攪拌電機21。

其中，所述儲存桶1的頂部設置有儲存桶蓋14；所述儲存桶1的側面設置有能夠自由打開的進料蓋15；所述儲存桶1的底部側面設置有至少一個與殘渣腔13連通的清料門16；所述回轉軸32與步進電機6輸出軸上分別設置有同步帶輪7，兩個同步帶輪7通過同步帶8傳動連接；所述儲存箱12的內部兩側分別設置有一拉手17。

本實用新型提到的一種爆米花儲存及自動出料裝置，其在具體使用時，可以通過儲存桶1側面的進料蓋15向儲存桶1內放入爆米花，爆米花沿著位于儲存桶1內錐狀的漏孔板11向下掉落至下料桶2，然后再掉落至回轉桶3，該過程中，爆米花中的細小殘渣會透過漏孔板11掉落至殘渣腔13內，可以很好地篩除爆米花中的殘渣，一段時間以后，可以通過打開清料門16來對殘渣進行清理，位于循環桶4內的加熱器41選用PTC加熱器，加熱器41產生的熱量通過鼓風機透過漏孔板11進入至儲存箱12給內部的爆米花進行加熱處理，熱氣由下而上，最終通過篩網板42再次回到循環桶4內，實現熱氣內循環，可以極大的降低熱損失，使得儲存桶1內保持恒溫，保證爆米花長時間具有較好口感。

爆米花儲存于回轉桶3內以后，當需要取出爆米花時，可以同時打開攪拌電機21以及步進電機6，攪拌電機21可以使得位于儲存箱12內的爆米花順利的下落至回轉桶3，步進電機6通過同步帶8帶動位于回轉桶3內的回轉軸32轉動，位于回轉軸32上的回轉刮片33將爆米花從下盤31處的開口處推出，由于整個回轉軸32轉動，位于儲存箱12內的爆米花繼續通過下料桶2掉落至回轉桶3。

值得一提的，可以通過控制器調節步進電機6的轉動速度和轉動角度，達到調節爆米花的下落速度和下落量的功能。

上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。
