本實用新型涉及家用電器技術領域，具體而言，涉及一種電飯煲。

背景技術：

蒸煮功能屬于電飯煲主要功能之一，其結構為煲體內鍋口部套有一個蒸籠。啟用電飯煲蒸煮分兩種情況：1、內鍋煮飯，內鍋口部的蒸籠用于蒸菜；2、內鍋加適量的水煮至沸騰以后，在內鍋口部放置蒸籠用于蒸菜。

日常生活中，有一些食物在蒸籠內需要較長時間蒸煮，此時一般會采用上述方案2進行烹飪，在烹飪過程中會出現以下問題：1、烹飪過程中無法監測到內鍋水位，當內鍋內沸水消耗完以后形成干燒，易損壞器具，有一定的安全隱患；2、中途向內鍋加水過程中，需要打開上蓋組件，取出蒸籠再向內鍋加水，操作起來極為不方便；3、中途開蓋必然會損失煲體內熱蒸汽，同時影響到食物的烹飪效果。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種電飯煲，可以在烹飪過程中監測到內鍋水位，從而避免內鍋形成干燒。

為實現上述目的，根據本實用新型的一個方面，提供了一種電飯煲，包括內鍋和套設在內鍋外的底殼，電飯煲還包括水位指示箱，水位指示箱位于底殼外，水位指示箱具有透明水位指示部，水位指示箱的上下兩端與內鍋連通。

優選地，水位指示箱的頂部設置有進水口，進水口外罩設有第一蓋。

優選地，水位指示箱的底部設置有出水口，出水口外罩設有第二蓋；第二蓋與出水口密封連接。

優選地，水位指示箱包括側向伸出的過水管，過水管穿設于底殼，并與內鍋連通。

優選地，兩個過水管分別設置在水位指示箱的上下兩端，兩個過水管之間設置有限位件，限位件與底殼定位配合。

優選地，內鍋上設置有護套，過水管穿設在護套內，并與護套密封連接。

優選地，底殼上設置有沿過水管的安裝方向朝向內鍋凸出的凸環，過水管套設在凸環內。

優選地，護套包括套管部和止擋凸緣，內鍋的外壁上設置有卡槽，止擋凸緣位于卡槽內，套管部朝向內鍋內部伸出。

優選地，內鍋的鍋口部設置有蒸鍋，水位指示箱的水位指示部的上端低于蒸鍋的底部高度。

優選地，電飯煲還包括側蓋板，側蓋板和水位指示箱可選擇地設置在底殼的側向開口處。

優選地，第一蓋與進水口密封連接。

優選地，還包括外鍋，外鍋套設在內鍋外，底殼套設在外鍋外；過水管穿設于底殼和外鍋，并與內鍋連通。

應用本實用新型的電飯煲，包括內鍋和套設在所述內鍋外的底殼，所述電飯煲還包括水位指示箱，所述水位指示箱位于所述底殼外，所述水位指示箱具有透明水位指示部，所述水位指示箱的上下兩端與所述內鍋連通。該水位指示箱具有透明水位指示部，且設置在底殼外，水位指示箱的上下兩端與內鍋連通，可以顯示內鍋的水位高度，因此可以通過設置在外部的水位指示箱的透明水位指示部實時顯示烹飪過程中的內鍋水位變化，避免內鍋形成干燒，對內鍋形成有效保護。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型實施例的電飯煲的結構示意圖；

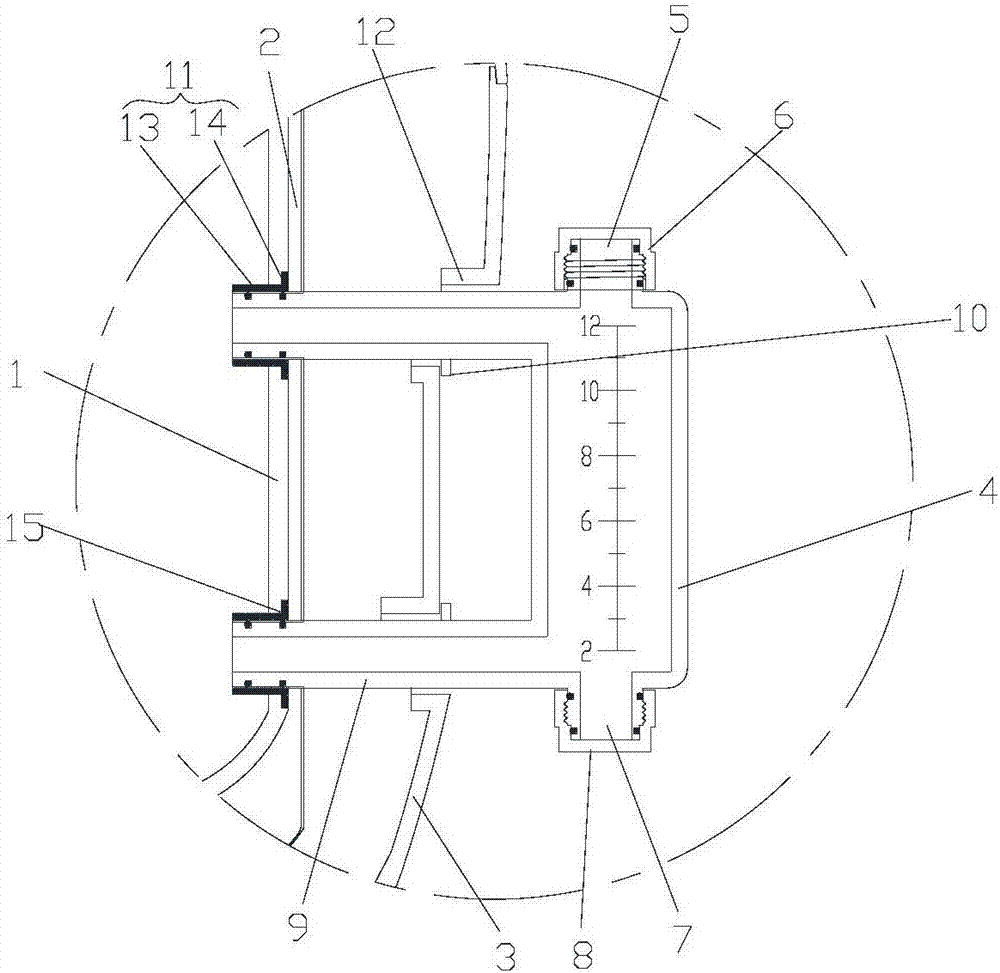

圖2是圖1中A處的放大結構圖；

圖3是本實用新型實施例的電飯煲拆除內鍋時的結構示意圖；

圖4是本實用新型實施例的電飯煲更換內鍋時的結構示意圖。

附圖標記說明：1、內鍋；2、外鍋；3、底殼；4、水位指示箱；5、進水口；6、第一蓋；7、出水口；8、第二蓋；9、過水管；10、限位件；11、護套；12、凸環；13、套管部；14、止擋凸緣；15、卡槽；16、蒸鍋；17、側蓋板。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合本實用新型具體實施例及相應的附圖對本實用新型技術方案進行清楚、完整地描述。顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

結合參見圖1至圖4所示，根據本實用新型的實施例，電飯煲包括內鍋1和套設在內鍋1外的底殼3，電飯煲還包括水位指示箱4，水位指示箱4位于底殼3外，水位指示箱4具有透明水位指示部，水位指示箱4的上下兩端與內鍋1連通。

該水位指示箱4具有透明水位指示部，且設置在底殼3外，水位指示箱4的上下兩端與內鍋1連通，可以在透明水位指示部處顯示內鍋1的水位高度，因此可以通過設置在外部的水位指示箱4的透明水位指示部實時檢測到烹飪過程中的內鍋1的水位變化，避免內鍋1形成干燒，對內鍋形成有效保護。水位指示箱4與內鍋1連通，并且水位指示箱4內的水位與內鍋1中的水位保持同步，從而保證水位指示箱4內的水位可以實時準確地反映內鍋1內的水位。優選地，水位指示箱4為全透明件，在水位指示箱4上具有與內鍋1的指示刻度平齊的刻度，便于快速準確地確定內鍋1內的水位。

優選地，水位指示箱4的頂部設置有進水口5，進水口5外罩設有第一蓋6。由于水位指示箱4設置在底殼3外，因此進水口5也設置在水位指示箱4外，在需要給內鍋1加水時，不需要打開鍋蓋，直接打開第一蓋6，就可以從進水口5處方便地將水倒進去，操作簡單方便，加水效率更高，而且能夠較好地保持電飯煲內的蒸汽壓力。第一蓋6蓋設在進水口5外，可以采用螺紋連接實現密封，優選在第一蓋6與進水口5之間還設置有密封圈，能夠進一步提高第一蓋6與進水口5之間的密封性能，防止發生蒸汽泄漏。在本實施例中，第一蓋6與進水口5之間螺紋連接，不僅可以提高第一蓋6與進水口5之間的連接強度，而且能夠更好地保證第一蓋6與進水口5之間的密封效果。

優選地，水位指示箱4的底部設置有出水口7，出水口7外罩設有第二蓋8。出水口7在一般情況下通過第二蓋8處于密封狀態，在需要將內鍋1中的水排出時，就可以擰動第二蓋8，打開出水口7，使得內鍋1中的水從出水口排出，提高了內鍋1排水的便利性。與前述第一蓋6的方式相同，第二蓋8與出水口7之間也可以為螺紋連接，在第二蓋8與出水口7之間可以優選設置密封圈來提高第二蓋8與出水口7之間的密封性能。

在本實施例中，水位指示箱4包括側向伸出的過水管9，過水管9穿設于底殼3和外鍋2，并與內鍋1連通。在底殼3與外鍋2上均設置有安裝孔，過水管9可以穿過安裝孔連接至內鍋1內。過水管9可以提高水位指示箱4與內鍋1連接的便利性。優選地，電飯煲還包括外鍋2，外鍋2套設在內鍋1外，底殼3套設在外鍋2外；過水管9穿設于底殼3和外鍋2，并與內鍋1連通。

優選地，兩個過水管9分別設置在水位指示箱4的上下兩端，兩個過水管9之間設置有限位件10，限位件10與底殼3定位配合。過水管9為兩個，分別將水位指示箱4的上端和下端與內鍋1連通，能夠使水位指示箱4內的水位始終與內鍋1內的水位保持一致，使得水位指示箱4能夠實時準確地顯示內鍋1的水位，并且在水量不足時及時通過進水口5進行添水，有效避免出現內鍋1干燒的現象。限位件10可以為水位指示箱4的安裝起到定位、固定連接和提示的作用，保證水位指示箱4能夠快速準確安裝到位。水位指示箱4裝入電飯煲內鍋1的護套的過程中，水位指示箱4的限位件10碰到底殼3以后，即確認裝配到位。該限位件例如為限位板或者限位塊等。

優選地，內鍋1上設置有護套11，過水管9穿設在護套11內，并與護套11密封連接。通過過水管9與護套11的密封連接，可以防止內鍋1內的水泄漏入外鍋2。護套11固定設置在內鍋1的側壁上，可以通過護套11簡化過水管9與內鍋1之間的連接結構，提高過水管9與內鍋1之間的連接結構強度，使得過水管9與內鍋1之間更加容易實現裝配，此外也可以在護套11損壞時便于對護套11進行更換，降低更換和維修成本。

在本實施例中，護套11包括套管部13和止擋凸緣14，內鍋1的外壁上設置有卡槽15，止擋凸緣14位于卡槽15內，套管部13朝向內鍋1內部伸出。護套11嵌設在內鍋1的安裝孔內，且護套11的止擋凸緣卡設在內鍋1的卡槽15內，可以提高護套11在內鍋1上設置結構的穩定性和可靠性，套管部13可以延長過水管9與內鍋1之間的配合長度，進一步提高過水管9與內鍋1之間配合結構的穩定性。止擋凸緣14與內鍋1的卡槽15相互卡接配合，可以起到有效的安裝定位作用，防止護套11安裝之后發生軸向的相對位移，進而提高過水管9的安裝結構的穩定性。優選地，在過水管9的外周壁上設置有密封槽，在密封槽內設置有密封圈，可以提高過水管9與護套11之間配合的密封性能。

優選地，底殼3上設置有沿過水管9的安裝方向朝向內鍋1凸出的凸環12，過水管9套設在凸環12內。凸環12可以增加底殼3與過水管9之間的配合長度，改善底殼3的壁厚過薄所帶來的與過水管9配合長度不夠的問題，有效避免底殼3發生變形的問題，并提高底殼3與過水管9配合結構的穩定性。

內鍋1的鍋口部設置有蒸鍋16，水位指示箱4的水位指示部的上端低于蒸鍋16的底部高度，從而可以保證水位指示箱4能夠指示正確有效的水位高度，保證水位高度測量的有效性和可靠性。

優選地，電飯煲還包括側蓋板17，側蓋板17和水位指示箱4可選擇地設置在底殼3的側向開口處，可以在選擇不同內鍋1時選擇不同的配件，從而使電飯煲始終保持良好的外觀效果和使用性能。

在本實施例中，內鍋分為兩種，一種是用于蒸菜的內鍋，另一種是用于煮飯的內鍋，兩種內鍋均可以與外鍋2配合，實現內鍋的安裝。但用于蒸菜的內鍋需要與水位指示箱4進行配合，因此在蒸菜的內鍋上設置有供水位指示箱4的過水管9穿過的安裝孔，用于煮飯的內鍋則不需要與水位指示箱4配合，因此無需在內鍋上設置過水管9，從而有效防止發生蒸汽泄漏，提高內鍋結構的整體性和一致性。為了使電飯煲保持良好的外觀，在采用用于煮飯的內鍋時，則需要在原來安裝水位指示箱4的位置安裝側蓋板17，從而避免底殼3內的熱量散失，同時也使底殼3外側保持良好的外觀。

結合參見圖3所示，在用戶需要將蒸鍋更換為煮鍋時，如果已完成蒸菜過程，需要將用于蒸菜的內鍋更換為用于煮飯的內鍋時，將內鍋1的水從出水口7放出去，然后取出水位指示箱4，再打開電飯煲的上蓋組件取出蒸籠和內鍋。

結合參見圖4所示，在將蒸鍋和水位指示箱4取出后，可以在外鍋2內裝入煮飯的內鍋，然后在底殼3的側邊開孔處安裝側蓋板17，從而可以通過側蓋板17遮蓋底殼3的側邊開孔，使得電飯煲具有良好的外觀。

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
