本發明是關于一種與吸塵器配套使用的吸塵器頭，可轉彎照明，主要適用于各種狹小空間或精密儀器的除塵清潔工作。

背景技術：

很多狹小空間的除塵工作比較困難，特別是對于一些不可拆卸的精密儀器，內部過多雜質會影響儀器的精度，而且影響儀器使用壽命。如果將儀器拆卸清理，則可能導致儀器的損壞。

一般精密一起對環境要求高，但是再干凈的環境，也不可避免地導致一些儀器內部的灰塵。精密儀器的維護，除了極個別的儀器自備清理設備和方式外，絕大多數很多需要專業的維護人員進行清理，清理的成本極高。

迄今，市場上尚未出現針對精密儀器的通用除塵設備，本發明旨在解決這一問題。當然，本發明的應用仍需要在精密儀器的表面留有使得細小除塵設備能夠進入儀器內部工作環境的通道。

技術實現要素：

本發明的目的旨在提供一種能夠在精密儀器內部的細小空間進行除塵的裝置，為了實現發明目的，本發明提供了一種可以轉彎照明的用于吸塵器的吸塵器頭的裝置的方案，具體包括：

一種用于精密儀器除塵的吸塵器頭，包括：兩段空心軟管、彈簧管、連接吸塵器的連接裝置，其特征在于：兩段空心軟管為位于吸塵器頭最前端的一段空心軟管和連接吸塵器的一段空心軟管，兩段空心軟管之間通過彈簧管連接。

所述的位于吸塵器頭最前端的一段空心軟管上的全部有一個LED燈，連接吸塵器的一段空心軟管靠近連接裝置一端有一個電源裝置，LED燈和電源裝置通過導線連接；電源裝置由電源和電源控制裝置組成。

在兩段空心軟管外部各有一個套圈，即固定環，分別固定連接在兩段空心軟管之上，兩段軟管通過一根鋼絲連接；位于吸塵器頭最前端的一段空心軟管上的套圈通過一個沿著空心軟管軸向方向有開口的螺母板和垂直于該開口的螺栓將鋼絲與套圈固定連接，固定連接的位置可手動調整；連接吸塵器的一段空心軟管上的套圈通過鉸鏈與鋼絲鉸鏈連接，以該鉸鏈連接處為支點轉動，整個吸塵器頭可以轉動；與固定環相連的鋼絲沿軟管軸向朝吸塵器連接裝置方向伸出鉸鏈一段距離，伸出鉸鏈的鋼絲端通過另一個鉸鏈與另一段鋼絲相連；通過一個手動按鈕的推拉，該另一段鋼絲即可沿著軟管軸向方向前進或后退，吸塵器頭的位置和方向相應發生變化。

所述的位于吸塵器頭最前端的一段空心軟管為圓臺形，該段空心軟管靠近吸塵器頭最前端部分的外徑小于與彈簧管連接處的外徑。

所述的軟管可以是EVA軟管，也可以選用金屬材質，根據使用環境溫度決定；連接吸塵器的一段空心軟管與吸塵器的連接裝置可以根據需要及不同吸塵器規格設計。

本發明具有如下有益效果：

1、結構簡單，方便制造；本發明所需材料及工具包括：空心軟管/金屬管、彈簧管、細鋼絲、螺釘、螺母板、鉸鏈、LED燈泡、電線、電池盒等，各個部件制作完成后組裝即可使用。

2、小巧簡易，方便攜帶；

3、材料易得，成本低廉；

4、使用無較多限制，使用范圍廣。

附圖說明

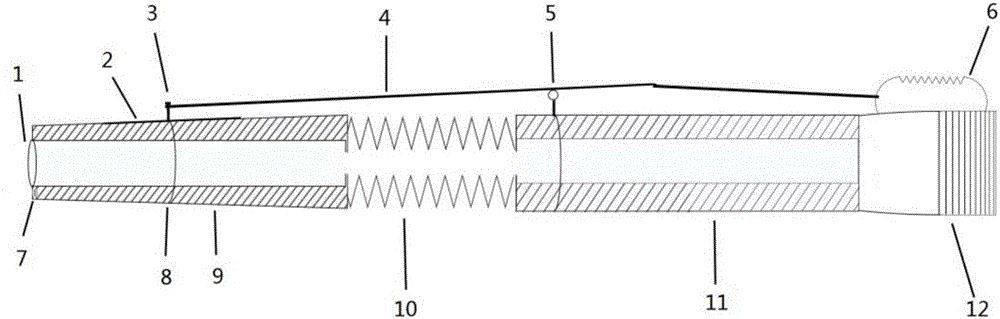

圖1是本發明的一種用于精密儀器除塵的吸塵器頭的結構示意圖；

圖2是螺母板與螺栓的連接示意圖；

圖3是本發明具體應用的示意圖。

圖中：1-吸氣口；2-開口螺母板；3-螺栓；4-硬鋼絲；5-鉸鏈；6-手動按鈕；7-LED燈；8-固定環、9-軟管、10-彈簧管、11-軟管、12-吸塵器頭與吸塵器連接的連接裝置

具體實施方式

下面結合附圖并結合具體應用作進一步說明，本說明和應用距離并非是對本發明的限制。

本發明中使用兩段軟管。若使用一段軟管，在軟管彎曲的時候，內部圓筒狀空心部分會發生變形，甚至會發生雜質灰塵堵塞軟管的情況，故使用兩段軟管，在兩段軟管中間使用一根彈簧管作為連接，可以很好的解決此問題。且兩段軟管屬于兩個部分，互不影響，可以彎折的角度范圍也增大的，理論上可以達到90°。

本發明采取兩段硬鋼絲，靠近吸塵器頭部的一段鋼絲是從前端螺釘處一直到可轉動鉸鏈并且延長，在末端再連接上另一根硬鋼絲，運用杠桿原理，可轉動鉸鏈是支點，當靠近吸塵器連接處的一段鋼絲通過手動按鈕向前或向后撥動時，靠近吸塵器頭最前端的那一段軟管就會相應地轉動。

本發明中，在離吸塵器頭最前端的那一段軟管上使用螺母板，可以很容易地調節硬鋼絲與該段軟管連接的位置，不同位置，力的大小不一樣，軟管可彎曲的角度也不一樣，使用者可以根據自己的需要自行調節螺釘在螺母板上的位置。

本發明通過LED燈進行照明，由于大部分精密儀器或者狹小空間內部比較暗，通過LED燈的照明，可以更清楚的觀察需清理部分的清潔情況，方便實用；本分明的LED燈的電源裝置可以置于連接裝置內部，電源裝置與LED燈連接的導線可以沿著硬鋼絲布線。

本發明靠近吸塵器頭部最前端的軟管的圓臺形設計，主要考慮本發明用于精密儀器或者狹小空間的除塵，所以前端較細主要也是為了方便吸塵器可以很好的進入需清潔的地方。

本發明安裝和使用極其方便：將吸塵器原裝吸塵頭拆下，安裝上本發明；根據使用區域明暗程度決定是否打開LED燈；將本發明伸入需清潔區域；通過手動按鈕可調節吸塵器頭轉動的方向和角度。
