本發明涉及上加熱式的光波烹調器領域，具體為一種光波爐的增高結構及其應用該結構的光波爐。

背景技術：

光波爐具有很多的優點而越來越受到市場歡迎，光波爐相對于電磁爐，不會限制配套使用的烹調器皿的材質，且比電磁爐加熱速度快，消耗的功率更低。

現有技術中的全封閉式加熱式的光波爐，包括發熱爐頭、底座及安裝在底座內的鍋體。一般的光波爐不具有容量調節的功能，當遇到客人來訪時，會造成光波爐容量不夠的情況，所以會遇到光波爐的容量不夠用的情況；一般的會在光波爐的鍋體上增加增高裝置來提升光波爐的容量，隨之而來會使得光波爐的爐頭也相應增高，由于爐頭內具有加熱裝置相對較重，爐頭升高之后可能會造成爐頭固定不穩而使得光波爐側翻的情況；且一般的增高裝置在不使用時會占用大量的額外的空間，使得在包裝出售光波爐時，增加了包裝箱的體積，造成成本的增加和不必要的浪費。

技術實現要素：

本發明目的在于提供一種光波爐的增高結構及其應用該結構的光波爐。所述增高結構能夠增加光波爐的容量，還具有在不使用增高結構時方便儲存的優點，并在爐頭設置增高結構后仍能穩定的固定在光波爐上，保證固定效果，讓光波爐可正常使用。

為了達到上述目的，本發明的技術方案有：

一種光波爐的增高結構，包括光波爐頭、鍋體及安裝鍋體的底座，所述光波爐頭上設有鍋蓋，所述鍋蓋蓋合在鍋體上閉合光波爐；所述鍋體頂部邊緣設有第一臺階，所述第一臺階上設有第一接觸面，與所述鍋蓋配合閉合光波爐；還包括一個增高結構，所述增高結構為增高環，所述增高環與第一臺階尺寸配合，其頂部邊緣設有第二臺階，所述第二臺階上設有第二接觸面；當增高環設置在鍋體上時，增高環放置于第一臺階的第一接觸面上，所述鍋蓋蓋合于所述第二臺階處，與第二接觸面配合閉合光波爐。

進一步的，所述增高環可套接在鍋體外部，所述底座與鍋體之間設有可收納增高環的收納空間，所述增高環收納時，增高環套接與鍋體下部，位于所述收納空間內。當用戶不使用增高環時，所述增高環能夠收納在所述空間內，從而不需要占用其他額外的空間；且在包裝出售光波爐時，也能夠縮小光波爐包裝箱的大小，減小成本。

再進一步的，所述底座內部設有安裝鍋體的安裝架，通過安裝架將鍋體固定在底座內；所述安裝架與鍋體底面配合設有配合弧面，并向底座內壁延伸有凸臺。所述定位座定位鍋體的位置，防止鍋體在底座內滑動，使得光波爐能夠正常烹調食物；所述安裝架結構簡單實用，配合弧面與鍋體底部配合，從底部托起固定鍋體。

再進一步的，所述安裝架呈環狀布置在所述底座內或為多個安裝架分散均布在底座內，固定所述鍋體。環狀安裝架能夠更加穩固的固定鍋體，防止鍋體晃動；多個安裝架組合固定鍋體，能夠節約材料，減少成本。

進一步的，所述鍋體下部的直徑由上至下逐漸變小，所述增高環的內徑大于鍋體下部的最大直徑。所述鍋體的機構能夠方便的將鍋體安裝到底座內；還能方便鍋體的加工，增大鍋體底部轉角的角度，減小轉角所產生的應力集中。

本發明還提供了一種應用上述增高結構的光波爐，包括光波爐頭、鍋體、增高環及安裝鍋體的底座，所述光波爐頭上設有鍋蓋，所述鍋蓋蓋合在鍋體上閉合光波爐；所述爐頭上設有插條，所述底座外壁與所述插條位置相配合，設有插槽，使得爐頭通過插條與插槽相互插接，固定在底座上。

進一步的，所述插槽為盲槽，其高度與鍋體相配合，且所述插條的長度與插槽的深度配合；當鍋蓋蓋合在鍋體上時，所述插條插至插槽底部，固定所述爐頭，并將鍋體容置在內。所述插條設有多個，插槽也對應設有多個，使得爐頭固定得更加穩固。

再進一步的，所述插條對稱設于爐頭兩側，所述插槽也對應插條位置設置；所述插條底部中間向內凹陷兩側突出并在其兩側形成支撐點。兩個插條同時固定爐頭可以讓爐頭更加穩定得固定在底座上，當爐頭放置在桌面上時，所述兩個插條形成的四個支撐點能夠穩定的將爐頭定位放置在桌面上。

再進一步的，所述盲槽內壁為弧形面，且所述插條與之配合設有弧形外壁。所述盲槽內壁為弧形面并向外突出，使之與盲槽的另外兩個面角度成銳角；插條與盲槽的形狀配合，在對應所述銳角處，所述插條也為對應角度銳角，使其被包覆在盲槽中，增加固定效果。

再進一步的，所述增高環設置于鍋體上時，所述插條仍插接于插槽內。保證當爐頭因為增高環增加的高度之后，插條仍被限制于插槽中固定爐頭。

本發明的一種光波爐的增高結構及其應用該結構的光波爐,通過設置增高環來增加光波爐的容量；當增高環不使用時，所述增高環能收納到所述鍋體和底座之間的收納空間中，不需要占用額外的空間，方便用戶儲存，也能夠縮小包裝產品所需要的包裝箱的大小，節約成本；當增高環設置在鍋體上時，會增高爐頭的高度，現有技術中的爐頭固定方式在爐頭升高時無法繼續固定爐頭，容易使得光波爐側翻，影響安全，本發明還提供的一種光波爐，在爐頭上設有長度超過增高環的插條，在底座上設有與所述插條長度配合的插槽，使得光波爐在增高環的作用下升高時，所述插條仍插接在插槽內，固定所述爐頭。

附圖說明

圖1為裝有增高結構的光波爐的爆炸圖；

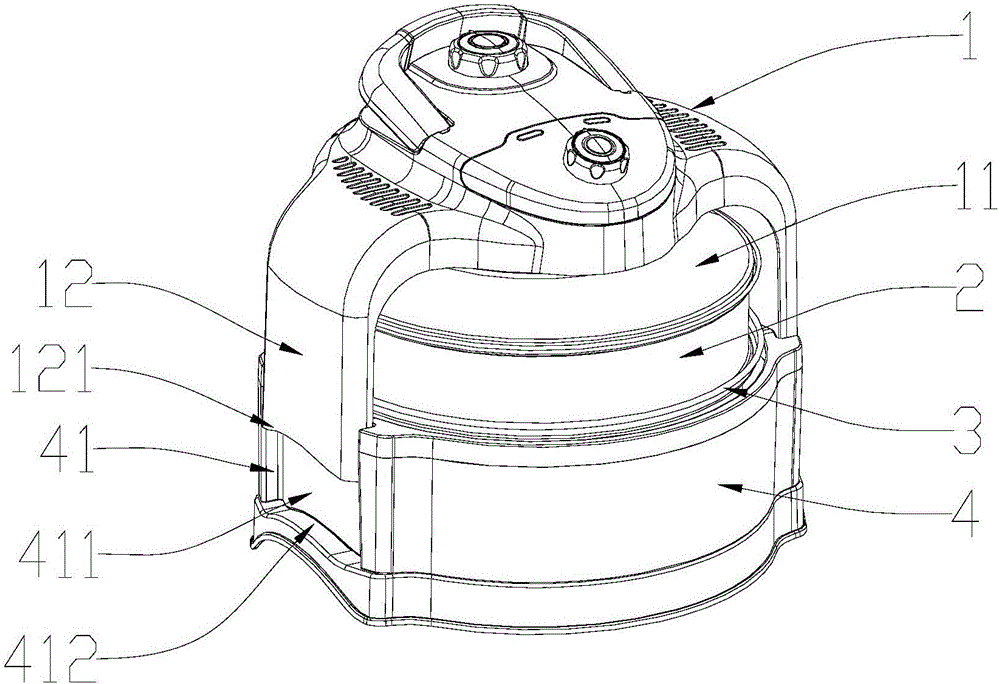

圖2為裝有增高結構的光波爐的立體圖；

圖3為所述光波爐的立體圖；

圖4為所述光波爐底座的俯視圖；

圖5為將增高環收納進底座的立體剖視圖；

圖6為將增高環收納進底座的側視剖視圖。

具體實施方式

結合附圖說明本發明的一種光波爐的增高結構及其應用該結構的光波爐。

一種光波爐的增高結構，如圖1至3所示，包括光波爐頭1、鍋體3及安裝鍋體3的底座4，所述光波爐頭1上設有鍋蓋11，所述鍋蓋11蓋合在鍋體3上閉合光波爐；所述鍋體3頂部邊緣設有第一臺階31，所述第一臺階31上設有第一接觸面311，與所述鍋蓋11配合閉合光波爐；還包括一個增高結構，所述增高結構為增高環2，所述增高環2與所述第一臺階31尺寸配合，其頂部邊緣設有第二臺階21，所述第二臺階21上設有第二接觸面211；當增高環2設置在鍋體3上時，增高環2放置于第一臺階31的第一接觸面311上，所述鍋蓋11蓋合于所述第二臺階21處，與第二接觸面211配合閉合光波爐。

進一步的，如圖5至6所示，所述增高環2可套接在鍋體3外部，所述底座4與鍋體3之間設有可收納增高環2的收納空間，所述增高環2收納時，增高環2套接與鍋體3下部，位于所述收納空間內。所述收納空間可以在光波爐不使用增高環2時，存儲增高環2，從而不占用其他額外的空間。

再進一步的，所述底座4內部中空，其內部設有安裝鍋體3的安裝架42，通過安裝架42將鍋體3固定在底座4內；所述安裝架42與鍋體3底面配合設有配合弧面，并向底座4內壁延伸有凸臺421；如圖4所示，多個安裝架42分散均勻的布置在底座4底部，固定所述鍋體3。

再進一步的，所述鍋體3下部的直徑由上至下逐漸變小，所述增高環2的內徑大于鍋體3下部的最大直徑。

優選的，所述增高環2在其邊緣處設有卷邊5，所述鍋體3在其頂部邊緣也設有卷邊5。

本發明還提供了一種應用上述增高結構的光波爐，如圖1至6所示，包括光波爐頭1、鍋體3、增高環2及安裝鍋體3的底座4，所述光波爐頭1上設有鍋蓋11，所述鍋蓋11蓋合在鍋體3上閉合光波爐；所述爐頭1上設有插條12，所述底座4外壁與所述插條12位置相配合，設有插槽41，使得爐頭1通過插條12與插槽41相互插接，固定在底座4上。

進一步的，所述插槽41為盲槽，其高度與鍋體3相配合，且所述插條12的長度與插槽41的深度配合；當鍋蓋11蓋合在鍋體3上時，所述插條12插入插槽41底部，固定所述爐頭1，并將鍋體3容置在內。

再進一步的，所述插條12對稱設于爐頭兩側，所述插槽41也對應插條12位置設置；所述插條12底部中間向內凹陷兩側突出并在其兩側形成支撐點121，所述插槽41底部也配合所述插條12的形狀設有凸起412。兩個插條12同時固定爐頭1可以讓爐頭1更加穩定得固定在底座4上，當爐頭1放置在桌面上時，所述兩個插條12形成的四個支撐點121能夠穩定的將爐頭1定位放置在桌面上。

所述盲槽內壁為弧形面411，且所述插條12與之配合設有弧形外壁。所述盲槽內壁為弧形面411并向外突出，使之與盲槽的另外兩個面角度成銳角；插條12與盲槽的形狀配合，在對應所述銳角處，所述插條12也為對應角度銳角，使其被包覆在盲槽中，增加固定效果。

再進一步的，如圖2所示，所述增高環2設置于鍋體3上時，所述插條12仍插接于插槽41內。

本發明的一種光波爐的增高結構及其應用該結構的光波爐,通過設置增高環2來增加光波爐的容量；當增高環2不使用時，所述增高環2能收納到所述鍋體3和底座4之間的收納空間中，不需要占用額外的空間，方便用戶儲存，也能夠縮小包裝產品所需要的包裝箱的大小，節約成本；當增高環2設置在鍋體3上時，會增高爐頭1的高度，現有技術中的爐頭1固定方式在爐頭1升高時無法繼續固定爐頭1，容易使得光波爐側翻，影響安全，本發明還提供的一種光波爐，在爐頭1上設有長度超過增高環2的插條12，在底座4上設有與所述插條12長度配合的插槽41，使得光波爐在增高環2的作用下升高時，所述插條12仍插接在插槽41內，固定所述爐頭1。

根據上述說明書的揭示和教導，本發明所屬領域的技術人員還可以對上述實施方式進行變更和修改。因此，本發明并不局限于上面揭示和描述的具體實施方式，對本發明的一些修改和變更也應當落入本發明的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本發明構成任何限制。
