本發明涉及建筑工程技術領域，尤其涉及一種用于建筑工程的建筑圖紙繪圖桌。

背景技術：

眾所周知，建筑工程竣工圖是城建檔案的重要組成部分，是建筑工程檔案的核心，竣工圖能為工程竣工后的改建、擴建、維護以及今后城市的規劃、建設管理以及抗震防災、戰后恢復重建等提供重要依據，同時竣工圖也是司法鑒定裁決的法律憑證，所以竣工圖必須完全真實、準確地反映建筑工程施工成果。然而，在經濟飛速發展的今天，建筑工程項目一般面積大，施工圖設計工期短，出圖快，施工過程中變更多，竣工圖編制時間短、編制人員少等諸多因素導致竣工圖編制工作量非常大，同時也沒有專業用于繪圖的裝置，使得編制進度遲緩。

經檢索，授權號為cn204654190u的中國專利，公開了一種用于建筑工程竣工圖繪制的繪圖桌，包括玻璃桌面和桌子支架，在玻璃桌面下設有燈箱，燈箱與桌子支架固接，在燈箱內安裝有日光燈，日光燈設有開關和電連接線，開關安裝在燈箱上，電連接線上設有插頭。本發明通過采用在玻璃桌面下設置日光燈的結構，將鋪放在桌面上的設計變更圖紙的圖形投影至覆蓋于設計變更圖紙之上的竣工藍圖空白位置處，將繪圖工作轉變?yōu)槊鑸D工作，降低工作難度，提高工作效率，進而加快建筑工程竣工圖的繪制速度。本發明可廣泛應用于房屋建筑工程的建筑、結構、裝飾、電氣、給排水、暖通專業工程，以及市政基礎設施、道路工程、橋梁工程、交通工程等各種建設工程領域的竣工圖繪制，但該裝置只能進行描圖，繪圖時上部缺少燈光，增加了編制人員的繪圖難度。

技術實現要素：

本發明的目的在于提供一種用于建筑工程的建筑圖紙繪圖桌，具備活動機構能在滑道內自由移動，連接桿頂端的第一燈管可以照亮圖紙上不清晰區域，幫助編制人員快速看清圖紙的優點，解決了繪圖時上部缺少燈光，增加了編制人員的繪圖難度的問題。

根據本發明實施例的一種用于建筑工程的建筑圖紙繪圖桌，包括桌面與活動機構，所述桌面底端兩側設有滑道，所述滑道底端設有l(wèi)ed燈板，所述led燈板的底端四側均設有支架，所述桌面頂端一側的兩邊均設有旋轉桿，所述旋轉桿通過調節螺栓實現旋轉，所述旋轉桿的另一端固定連接有燈罩，所述燈罩內設有第二燈管；所述滑道上設有活動機構，所述活動機構包括滑塊，所述滑塊為兩個且分別固定在兩個滑道上，所述滑塊間通過連接桿固定連接，所述連接桿頂端設置有第一燈管，所述滑塊內設有活動板，所述活動板的兩側均設有用于安裝在滑塊上的卡槽，所述活動板底部一側與滑塊之間連接有彈簧，所述桌面的左側設有控制開關，所述控制開關分別與led燈板、第一燈管、第二燈管電連接。

進一步的，所述活動機構遠離旋轉桿的一側設有手柄，所述手柄上套有海綿層且手柄外側呈弧形狀。

進一步的，所述滑塊上設有用于活動板移動的活動槽，所述活動板在活動槽內的移動距離為5-10mm。

進一步的，所述旋轉桿包括固定桿與轉動桿，所述固定桿固定在桌面頂端，所述固定桿上部一側通過調節螺栓連接轉動桿。

進一步的，所述轉動桿頂端固定有燈罩，所述轉動桿在固定桿上的轉動角度為0～90°。

進一步的，所述滑塊下部設有與滑道相匹配的滑槽，所述滑槽內設有活動板，所述活動板與彈簧的作用限定滑槽的寬度。

進一步的，所述桌面采用透明鋼化玻璃所制成。

本發明與現有技術相比具有的有益效果是：桌面為鋼化玻璃材料制成，在桌面上繪圖時，led燈板上所投射的光可通過鋼化玻璃照射在圖紙上，方便編制人員進行描圖，桌面底端兩側的滑道上設有活動機構，活動機構上的兩個滑塊分別設在滑道上且通過連接桿連接，向前推動手柄，連接桿帶動滑塊向前移動，而活動板被擋在滑道側壁上，彈簧被壓縮，使得滑塊底部的滑槽直徑越來越大，當滑道的寬度小于滑槽的直徑時，活動機構便能在滑道內自由移動，連接桿頂端的第一燈管可以照亮圖紙上不清晰區域，幫助編制人員快速看清圖紙，若需要固定時，只需要松開手柄，彈簧反彈推動活動板，活動板在活動槽內移動，最后固定在滑道側壁上，即完成活動機構的固定，操作簡單便捷，同時桌面頂端一側設有第二燈管，旋轉桿可以改變第二燈管與桌面間的距離，燈罩起到保護第二燈管的作用，為編制人員在繪圖時提供充足的光亮，控制開關可以控制led燈板、第一燈管、第二燈管的斷開與閉合，可供編制人員進行多項選擇，方便了編制人員的繪圖，同時提高了繪圖效率。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

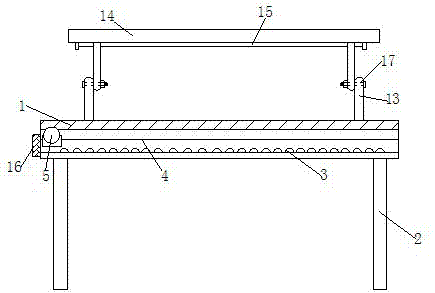

圖1為本發明提出的一種用于建筑工程的建筑圖紙繪圖桌的正面結構示意圖。

圖2為本發明提出的一種用于建筑工程的建筑圖紙繪圖桌中活動機構的結構示意圖。

圖3為本發明提出的一種用于建筑工程的建筑圖紙繪圖桌中滑塊的的俯視圖。

圖4為本發明提出的一種用于建筑工程的建筑圖紙繪圖桌中活動板的結構示意圖。

圖中：1-桌面、2-支架、3-led燈板、4-滑道、5-活動機構、6-手柄、7-滑塊、8-連接桿、9-活動板、10-第一燈管、11-彈簧、12-活動槽、13-旋轉桿、14-燈罩、15-第二燈管、16-控制開關、17-調節螺栓。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

參照?qǐng)D1-4，一種用于建筑工程的建筑圖紙繪圖桌，包括桌面1與活動機構5，桌面1底端兩側設有滑道4，滑道4底端設有l(wèi)ed燈板3，led燈板3的底端四側均設有支架2，桌面1頂端一側的兩邊均設有旋轉桿13，旋轉桿13通過調節螺栓17實現旋轉，旋轉桿13的另一端固定連接有燈罩14，燈罩14內設有第二燈管15；滑道4上設有活動機構5，活動機構5包括滑塊7，滑塊7為兩個且分別固定在兩個滑道4上，滑塊7間通過連接桿8固定連接，連接桿8頂端設置有第一燈管10，滑塊7內設有活動板9，活動板9的兩側均設有用于安裝在滑塊7上的卡槽，活動板9底部一側與滑塊7之間連接有彈簧11，桌面1的左側設有控制開關16，控制開關16分別與led燈板3、第一燈管10、第二燈管15電連接。

活動機構5遠離旋轉桿13的一側設有手柄6，手柄6上套有海綿層且手柄6外側呈弧形狀；滑塊7上設有用于活動板9移動的活動槽12，活動板9在活動槽9內的移動距離為5-10mm；旋轉桿13包括固定桿與轉動桿，固定桿固定在桌面1頂端，固定桿上部一側通過調節螺栓17連接轉動桿；轉動桿頂端固定有燈罩14，轉動桿在固定桿上的轉動角度為0～90°；滑塊7下部設有與滑道4相匹配的滑槽，滑槽內設有活動板9，活動板9與彈簧11的作用限定滑槽的寬度；桌面1采用透明鋼化玻璃所制成。

桌面1為鋼化玻璃材料制成，在桌面1上繪圖時，led燈板3上所投射的光可通過鋼化玻璃照射在圖紙上，方便編制人員進行描圖，桌面1底端兩側的滑道4上設有活動機構5，活動機構5上的兩個滑塊7分別設在滑道4上且通過連接桿8連接，向前推動手柄6，連接桿8帶動滑塊7向前移動，而活動板9被擋在滑道4側壁上，彈簧11被壓縮，使得滑塊7底部的滑槽直徑越來越大，當滑道4的寬度小于滑槽的直徑時，活動機構5便能在滑道4內自由移動，連接桿8頂端的第一燈管10可以照亮圖紙上不清晰區域，幫助編制人員快速看清圖紙，若需要固定時，只需要松開手柄6，彈簧11反彈推動活動板9，活動板9在活動槽12內移動，最后固定在滑道4側壁上，即完成活動機構5的固定，操作簡單便捷，同時桌面1頂端一側設有第二燈管15，旋轉桿13可以改變第二燈管15與桌面1間的距離，燈罩14起到保護第二燈管15的作用，為編制人員在繪圖時提供充足的光亮，控制開關16可以控制led燈板3、第一燈管10、第二燈管15的斷開與閉合，可供編制人員進行多項選擇，方便了編制人員的繪圖，同時提高了繪圖效率。

使用時，外接電源供電，將圖紙放置在桌面1上，繪圖時，可打開桌面1頂端的第二燈管15照明進行繪圖，若需要描圖時，打開桌面1下部的led燈板3，若有不清晰的區域，可通過活動機構5的位置，利用第一燈管10補充光亮，幫助編制人員快速看清圖紙，加快了圖紙的編制效率，為編制人員繪圖提高了良好的輔助設施。

本發明未詳述之處，均為本領域技術人員的公知技術。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
