本技術涉及矯直設備，尤其是涉及一種鍍銀錫銅合金絲矯直機。

背景技術：

1、鍍銀錫銅合金絲是一種具有不同含錫量的銅合金線，通過加入微量或少量的錫，使銅基材的常溫和高溫強度值、蠕變強度、疲勞壽命等性能有較大提升，而導電率的下降并不多，可廣泛應用于通訊電子線纜、醫療電子線纜、音響線纜、機車線纜、汽車電線等領域。現有技術中的鍍銀錫銅合金絲在加工過程中需要進行調直處理后再次收卷，導致在收卷過程中固化的銀鍍層出現裂痕的情況，以及部分線纜所需鍍銀錫銅合金絲長度較短，再次收卷合金絲后易產生彎折，從而再次影響其直線度，使得使用效果大大下降。

技術實現思路

1、本實用新型要解決的技術問題是：為了克服現有技術中部分線纜所需鍍銀錫銅合金絲長度較短，再次收卷合金絲后易產生彎折，從而再次影響其直線度，使得使用效果大大下降的問題，提供一種鍍銀錫銅合金絲矯直機。

2、本實用新型解決其技術問題所采用的技術方案是：一種鍍銀錫銅合金絲矯直機，包括：

3、機架，其用于供設備安裝；

4、繞絲盤，其用于供合金絲繞卷，繞絲盤布置在機架上，

5、一級矯直組件，其用于初步矯直合金絲，一級矯直組件布置在機架上，一級矯直組件的輸入端和繞絲盤的輸出端對接；

6、二級矯直組件，其用于再次矯直合金絲，二級矯直組件布置在機架上，二級矯直組件的輸入端和一級矯直組件的輸出端對接；

7、切斷組件，其用于切割合金絲使合金絲分段，切斷組件布置在機架上，切斷組件的輸入端和二級矯直組件對接；

8、以及牽拉組件，其用于夾持牽拉合金絲并在合金絲切斷后使切斷的合金絲，通過在末端的切斷組件和牽拉組件的設計，從而矯直的合金絲能夠直接進行分段工序，避免其再次收卷所造成的產品質量下降，且工序集中化，能夠大大提供生產效率，減少了生產過程中轉運的工序。

9、為了解決矯直程度大，不易使得合金絲直接矯直的問題，進一步包括一級矯直組件包括若干上一級矯直輪以及下一級矯直輪，上一級矯直輪和機架轉動連接，下一級矯直輪和機架轉動連接，上一級矯直輪位于下一級矯直輪上方，且上一級矯直輪和下一級矯直輪交錯布置。

10、為了解決矯直程度大，不易使得合金絲直接矯直的問題，進一步包括二級矯直組件包括若干上二級矯直輪以及下二級矯直輪，上二級矯直輪和機架轉動連接，下二級矯直輪和機架轉動連接，上二級矯直輪位于下二級矯直輪上方。

11、進一步包括切斷組件包括能夠上下移動的切割刀，切割刀布置在機架上。

12、進一步包括切斷組件和二級矯直組件之間布置有用于供合金絲通過的導向管。

13、為了解決合金絲端部會在重力作用下下墜，影響其直線度的問題，進一步包括牽拉組件包括夾持件、滑座以及與滑座相匹配的滑軌，滑軌和機架固定連接，滑軌和滑座滑動連接，夾持件和滑座固定連接，夾持件用于夾持合金絲，滑座用于為夾持件靠近或遠離切割組件。

14、為了解決合金絲收集困難的問題，進一步包括該牽拉組件還包括收集箱，收集箱一端和機架滑動連接，另一端和滑座固定連接，收集箱用于容置切斷的合金絲，收集箱位于滑座和切斷組件之間。

15、本實用新型的有益效果是：本實用新型提供的一種鍍銀錫銅合金絲矯直機，通過在末端的切斷組件和牽拉組件的設計，從而矯直的合金絲能夠直接進行分段工序，避免其再次收卷所造成的產品質量下降，且工序集中化，能夠大大提供生產效率，減少了生產過程中轉運的工序。

技術特征：

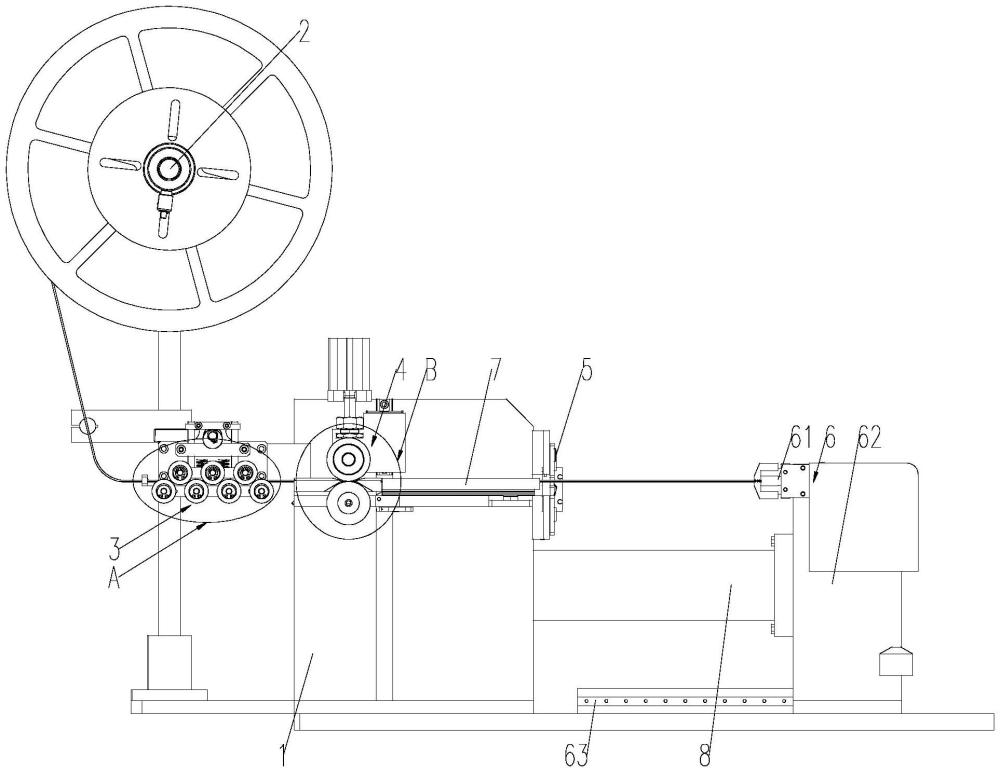

1.一種鍍銀錫銅合金絲矯直機，其特征在于，包括：

2.如權利要求1所述的一種鍍銀錫銅合金絲矯直機，其特征在于：所述一級矯直組件包括若干上一級矯直輪(31)以及下一級矯直輪(32)，所述上一級矯直輪(31)和機架(1)轉動連接，所述下一級矯直輪(32)和機架(1)轉動連接，所述上一級矯直輪(31)位于下一級矯直輪(32)上方，且上一級矯直輪(31)和下一級矯直輪(32)交錯布置。

3.如權利要求1所述的一種鍍銀錫銅合金絲矯直機，其特征在于：所述二級矯直組件(4)包括若干上二級矯直輪(41)以及下二級矯直輪(42)，所述上二級矯直輪(41)和機架(1)轉動連接，所述下二級矯直輪(42)和機架(1)轉動連接，所述上二級矯直輪(41)位于下二級矯直輪(42)上方。

4.如權利要求1所述的一種鍍銀錫銅合金絲矯直機，其特征在于：所述切斷組件(5)包括能夠上下移動的切割刀，所述切割刀布置在機架(1)上。

5.如權利要求1所述的一種鍍銀錫銅合金絲矯直機，其特征在于：所述切斷組件(5)和二級矯直組件(4)之間布置有用于供合金絲通過的導向管(7)。

6.如權利要求1所述的一種鍍銀錫銅合金絲矯直機，其特征在于：所述牽拉組件(6)包括夾持件(61)、滑座(62)以及與滑座(62)相匹配的滑軌(63)，所述滑軌(63)和機架(1)固定連接，所述滑軌(63)和滑座(62)滑動連接，所述夾持件(61)和滑座(62)固定連接，所述夾持件(61)用于夾持合金絲，所述滑座(62)用于為夾持件(61)靠近或遠離切割組件。

7.如權利要求6所述的一種鍍銀錫銅合金絲矯直機，其特征在于：該牽拉組件還包括收集箱(8)，所述收集箱(8)一端和機架(1)滑動連接，另一端和滑座(62)固定連接，所述收集箱(8)用于容置切斷的合金絲，所述收集箱(8)位于滑座(62)和切斷組件(5)之間。

技術總結
本技術涉及矯直設備技術領域，尤其是涉及一種鍍銀錫銅合金絲矯直機，包括：機架；繞絲盤，其用于供合金絲繞卷，繞絲盤布置在機架上，一級矯直組件，其用于初步矯直合金絲，一級矯直組件布置在機架上；二級矯直組件，其用于再次矯直合金絲，二級矯直組件布置在機架上；切斷組件，其用于切割合金絲使合金絲分段；以及牽拉組件，其用于夾持牽拉合金絲并在合金絲切斷后使切斷的合金絲，通過在末端的切斷組件和牽拉組件的設計，從而矯直的合金絲能夠直接進行分段工序，避免其再次收卷所造成的產品質量下降，且工序集中化，能夠大大提供生產效率，減少了生產過程中轉運的工序。

技術研發人員：程賞賜
受保護的技術使用者：諾克威新材料（江蘇）有限公司
技術研發日：20240625
技術公布日：2025/4/28
