本發明涉及電梯設備，尤其涉及一種電梯底坑梯子。

背景技術：

1、隨著城市化的快速推進，高層建筑逐漸成為城市的象征，電梯的需求也在飛速增長。通常，電梯底坑中設置有電梯的對重護欄、電梯緩沖器底座、排水裝置等設備。為了便于這些設備的日常檢修和維護，需在底坑中設置供工作人員進出底坑的梯子。

2、根據電梯制造與安裝安全規范(gb/t7588.1-2020)的要求，安裝在電梯底坑中的梯子背面與井道壁之間必須保留不小于200mm的空隙，并且距離電梯井道的層門口不得超過800mm。但由于底坑空間有限，現有的固定式梯子安裝于底坑中的預定位置會占用較大的底坑空間，從而降低底坑空間的利用率。

3、為了解決上述問題，可以將梯子設計成可伸縮或可折疊的結構，但是，現有的可伸縮或可折疊的梯子結構仍然需要工作人員使用手臂或工具伸入至底坑中以展開梯子，便捷性較差。

4、公開于本發明背景部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、針對現有技術中存在的缺陷，本發明的目的在于提供一種電梯底坑梯子，其能夠占用較小的底坑空間，并且具有更好的使用便捷性。

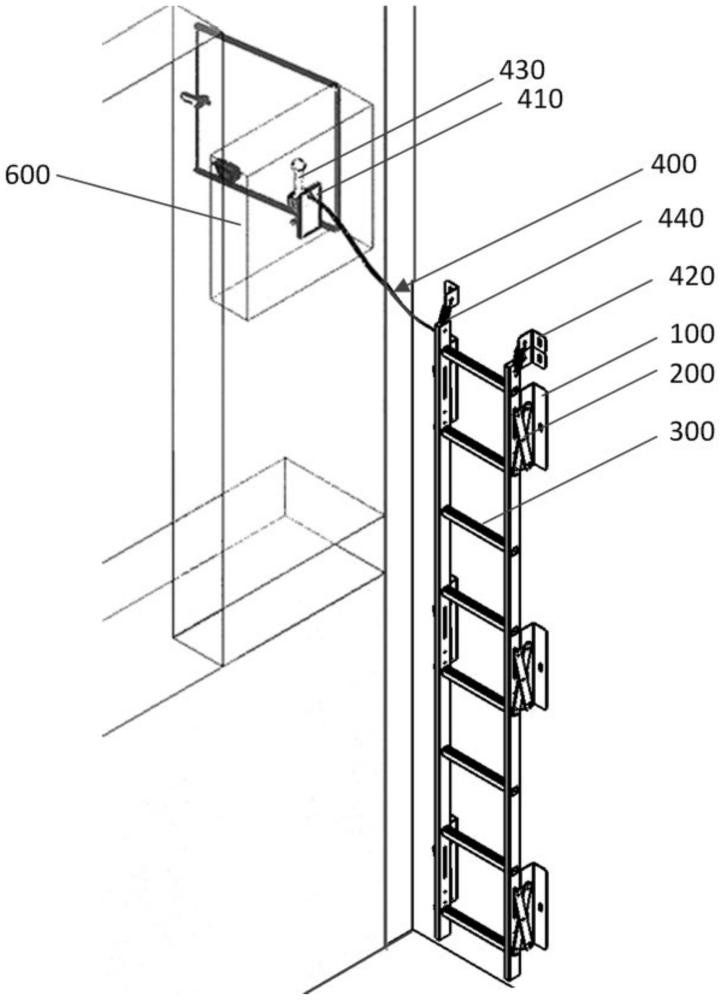

2、本發明提供了一種電梯底坑梯子，包括：至少一個固定支架，其設置于電梯井道的墻體；至少一組支撐臂，其一端連接至所述固定支架并能夠改變支撐長度；梯子主體，其連接至所述支撐臂的另一端；以及控制組件，其連接至所述支撐臂并能夠控制支撐臂的支撐長度，以使得梯子主體與墻體之間的距離在最遠距離和最近距離之間變化。

3、根據本發明的示例性實施方案，所述至少一組支撐臂的每一組包括：第一臂，其兩端分別鉸接至所述固定支架和所述梯子主體；以及第二臂，其中部鉸接至所述第一臂的中部，所述第二臂的靠近所述固定支架的一端設置有第一滑動件，所述第二臂的靠近所述梯子主體的一端設置有第二滑動件。

4、根據本發明的示例性實施方案，所述固定支架對應于所述第一滑動件設置有第一滑槽；所述梯子主體的側壁對應于所述第二滑動件設置有第二滑槽；所述第一滑動件能夠沿著第一滑槽滑動，并且所述第二滑動件能夠沿著第二滑槽滑動，從而帶動支撐臂改變支撐長度。

5、根據本發明的示例性實施方案，所述控制組件包括：第一安裝支架，其設置于電梯井道外的墻體；第二安裝支架，其設置于電梯井道的墻體；操作部件，其設置于所述第一安裝支架并設置有拉繩，所述拉繩連接至其中一組支撐臂的第二臂；以及至少一個復位彈簧，其一端連接至所述第二安裝支架，其另一端連接至所述梯子主體；其中，通過操作部件的操作，使得第二臂的第一滑動件沿著第一滑槽向上滑動，并且第二滑動件沿著第二滑槽向下滑動，以使得梯子主體與墻體之間處于最遠距離；或者，通過操作部件的操作和復位彈簧的配合，使得第二臂的第一滑動件沿著第一滑槽向下滑動，并且第二滑動件沿著第二滑槽向上滑動，以使得梯子主體與墻體之間處于最近距離。

6、根據本發明的示例性實施方案，所述第一安裝支架的上部設置有拉繩穿過孔，所述操作部件進一步包括：滾輪，其具有轉軸并通過轉軸能夠轉動地連接至所述第一安裝支架；拉桿，其設置于所述滾輪并在靠近滾輪的位置設置有拉繩固定孔；拉桿卡止部，其設置于所述第一安裝支架的下部并設置有對應于所述拉桿的卡口；其中，所述拉繩的一端通過拉繩固定孔固接至所述拉桿，所述拉繩的另一端能夠經過所述滾輪并通過所述拉繩穿過孔連接至其中一組支撐臂的第二臂。

7、根據本發明的示例性實施方案，所述拉繩的外側設置有拉繩套，所述拉繩套的端部設置有自回彈部件，所述自回彈部件與所述拉繩的另一端共同連接至第二臂的靠近所述固定支架的一端。

8、根據本發明的示例性實施方案，所述電梯底坑梯子進一步包括第一開關，其設置于所述第二安裝支架并具有第一觸點底座和第一彈簧觸頭；當梯子主體與墻體之間處于最近距離時，所述第一彈簧觸頭與所述第一觸點底座的觸點接觸，使得第一開關接通，從而電梯正常運行；當梯子主體與墻體之間處于最遠距離時，所述第一彈簧觸頭與所述第一觸點底座的觸點脫離接觸，使得第一開關斷開，從而電梯停止運行。

9、根據本發明的示例性實施方案，所述電梯底坑梯子進一步包括控制箱，所述控制箱包括：箱體，其設置為墻體的向內凹陷形成的容納空間，所述第一安裝支架設置于所述箱體內并且所述箱體的對應于所述拉繩穿過孔的位置設置有貫穿孔；以及箱蓋，其能夠轉動地連接至所述箱體的一側并用于封閉所述箱體。

10、根據本發明的示例性實施方案，所述控制箱進一步包括：箱鎖，其設置于所述箱蓋的對應于所述箱體的另一側的中部的位置，并且所述箱鎖具有穿過箱蓋暴露到外部的鑰匙孔；以及第二開關，其設置于所述箱體并具有第二觸點底座和第二彈簧觸頭；其中，當箱蓋關閉時，所述第二彈簧觸頭與所述第二觸點底座的觸點接觸，使得第二開關接通，從而電梯正常運行；當箱蓋打開時，所述第二彈簧觸頭與所述第二觸點底座的觸點脫離接觸，使得第二開關斷開，從而電梯停止運行。

11、根據本發明的示例性實施方案，所述至少一組支撐臂包括第一組支撐臂、第二組支撐臂、第三組支撐臂、第四組支撐臂、第五組支撐臂和第六組支撐臂；所述第一組支撐臂連接至所述梯子主體上部的一側，所述第二組支撐臂對稱地連接至所述梯子主體上部的另一側；所述第三組支撐臂連接至所述梯子主體中部的一側，所述第四組支撐臂對稱地連接至所述梯子主體中部的另一側；所述第五組支撐臂連接至所述梯子主體下部的一側，所述第六組支撐臂對稱地連接至所述梯子主體下部的另一側。

12、本發明的電梯底坑梯子采用控制組件控制支撐臂的支撐長度，以使得梯子主體與墻體之間的距離在最遠距離和最近距離之間變化，從而不僅能夠使工作人員安全進出底坑，而且能夠占用較小的底坑空間。

13、同時，本發明的電梯底坑梯子通過將操作部件安裝至電梯井道外的墻體，避免了工作人員使用手臂或工具伸入至底坑中以展開梯子主體的情況，提高了使用的便捷性。

14、本發明的裝置具有其它的特性和優點，這些特性和優點從并入本文中的附圖和隨后的實施方案中將是顯而易見的，或者將在并入本文中的附圖和隨后的實施方案中進行詳細陳述，這些附圖和實施方案共同用于解釋本發明的特定原理。

技術特征：

1.一種電梯底坑梯子，其特征在于，包括：

2.根據權利要求1所述的電梯底坑梯子，其特征在于，所述至少一組支撐臂的每一組包括：

3.根據權利要求2所述的電梯底坑梯子，其特征在于，

4.根據權利要求3所述的電梯底坑梯子，其特征在于，所述控制組件包括：

5.根據權利要求4所述的電梯底坑梯子，其特征在于，所述第一安裝支架的上部設置有拉繩穿過孔，所述操作部件包括：

6.根據權利要求5所述的電梯底坑梯子，其特征在于，所述拉繩的外側設置有拉繩套，所述拉繩套的端部設置有自回彈部件，所述自回彈部件與所述拉繩的另一端共同連接至第二臂的靠近所述固定支架的一端。

7.根據權利要求6所述的電梯底坑梯子，其特征在于，其進一步包括第一開關，其設置于所述第二安裝支架并具有第一觸點底座和第一彈簧觸頭；

8.根據權利要求7所述的電梯底坑梯子，其特征在于，其進一步包括控制箱，所述控制箱包括：

9.根據權利要求8所述的電梯底坑梯子，其特征在于，所述控制箱進一步包括：

10.根據權利要求1所述的電梯底坑梯子，其特征在于，所述至少一組支撐臂包括第一組支撐臂、第二組支撐臂、第三組支撐臂、第四組支撐臂、第五組支撐臂和第六組支撐臂；

技術總結
本發明涉及一種電梯底坑梯子，包括：至少一個固定支架，其設置于電梯井道的墻體；至少一組支撐臂，其一端連接至所述固定支架并能夠改變支撐長度；梯子主體，其連接至所述支撐臂的另一端；以及控制組件，其連接至所述支撐臂并能夠控制支撐臂的支撐長度，以使得梯子主體與墻體之間的距離在最遠距離和最近距離之間變化。本發明的電梯底坑梯子能夠占用較小的底坑空間，并且避免了工作人員使用手臂或工具伸入至底坑中以展開梯子主體的情況，提高了使用的便捷性。

技術研發人員：吳郁李,黃文山
受保護的技術使用者：蒂升電梯（上海）有限公司
技術研發日：
技術公布日：2025/4/28
