本技術涉及水濾芯，具體為一種疊片式大通量水濾芯。

背景技術：

1、大通量水濾芯是一種專門設計用于處理大流量水凈化需求的過濾元件。它們被廣泛應用于工業、商業以及大型住宅水處理系統中，以高效地去除水中的懸浮固體、微生物、膠體和其他雜質，從而提升水質。

2、水處理過濾器應用日趨廣泛，濾芯作為過濾器的核心部件，在壓差或使用時間達到要求時，需要對濾芯進行更換；由于目前濾芯結構都是一體型結構，更換維護費用偏高。

技術實現思路

1、本實用新型的目的在于提供一種疊片式大通量水濾芯，將一體式濾芯改為疊片結構，每個疊片可以進行單獨更換，避免濾芯堵塞時整只濾芯更換造成浪費。

2、為實現上述目的，本實用新型提供如下技術方案：一種疊片式大通量水濾芯，包括中心筒，所述中心筒頂部固定有頂連接殼，所述中心筒底部固定有連接板，所述中心筒下方可拆卸連接有底連接殼，所述中心筒表面滑動連接有多個支撐骨架，所述中心筒與支撐骨架表面均開設有通水孔，所述支撐骨架表面固定有第一濾材，所述第一濾材表面固定有第二濾材，所述支撐骨架表面上方固定有頂封閉蓋，所述支撐骨架表面下方固定有底封閉蓋，所述底封閉蓋底部與頂連接殼內壁頂部均固定有延伸板，所述頂封閉蓋頂部與底連接殼內壁底部均開設有組合槽，所述延伸板表面固定有第一密封墊，所述頂封閉蓋與頂連接殼表面均開設有密封槽。

3、作為本實用新型的一種疊片式大通量水濾芯優選的，所述中心筒與支撐骨架表面通水孔數量均為多個，多個所述通水孔呈環形等距分布。

4、作為本實用新型的一種疊片式大通量水濾芯優選的，所述連接板表面設有螺紋，所述底連接殼內壁開設有配合連接板使用的螺紋槽，所述連接板與底連接殼通過螺紋可拆卸連接。

5、作為本實用新型的一種疊片式大通量水濾芯優選的，所述第一濾材為pp熔噴濾芯。

6、作為本實用新型的一種疊片式大通量水濾芯優選的，所述第二濾材為聚四氟乙烯濾芯。

7、作為本實用新型的一種疊片式大通量水濾芯優選的，所述頂連接殼與底連接殼內壁均固定有第二密封墊。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型通過中，水流通過中心筒進入，并由通水孔分散至第一濾材內，水流經過第一濾材與第二濾材的過濾后向外排出，當需要對某一處支撐骨架表面的濾材進行更換時，首先將底連接殼從連接板表面取出，使中心筒下方呈開放狀態，此時即可通過底封閉蓋直接拉動一側支撐骨架，支撐骨架能夠攜帶其表面的第一濾材與第二濾材從中心筒表面拆除，然后便可進行更換處理，從而使本裝置無需對整個濾芯材料進行更換，以此減少設備維護成本，在兩側支撐骨架相互組合時，上側底封閉蓋表面下方的延伸板會進入下側頂封閉蓋表面的組合槽內部，同時第一密封墊會壓縮變形并進入密封槽內部，以此提高延伸板與組合槽之間的連接強度與密封性能，避免水流從兩個支撐骨架之間的間隙處流出，同時在最舒服支撐骨架頂部與頂連接殼內壁底部相接觸時，頂連接殼表面延伸板也會進入組合槽內部，以此提高支撐骨架與頂連接殼之間的密封性。

技術特征：

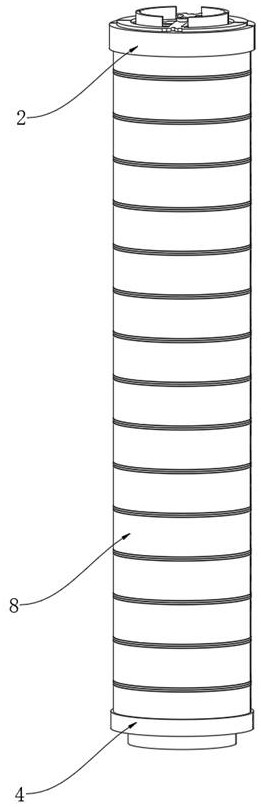

1.一種疊片式大通量水濾芯，包括中心筒（1），其特征在于：所述中心筒（1）頂部固定有頂連接殼（2），所述中心筒（1）底部固定有連接板（3），所述中心筒（1）下方可拆卸連接有底連接殼（4），所述中心筒（1）表面滑動連接有多個支撐骨架（5），所述中心筒（1）與支撐骨架（5）表面均開設有通水孔（6），所述支撐骨架（5）表面固定有第一濾材（7），所述第一濾材（7）表面固定有第二濾材（8），所述支撐骨架（5）表面上方固定有頂封閉蓋（9），所述支撐骨架（5）表面下方固定有底封閉蓋（10），所述底封閉蓋（10）底部與頂連接殼（2）內壁頂部均固定有延伸板（11），所述頂封閉蓋（9）頂部與底連接殼（4）內壁底部均開設有組合槽（12），所述延伸板（11）表面固定有第一密封墊（13），所述頂封閉蓋（9）與頂連接殼（2）表面均開設有密封槽（14）。

2.根據權利要求1所述的一種疊片式大通量水濾芯，其特征在于：所述中心筒（1）與支撐骨架（5）表面通水孔（6）數量均為多個，多個所述通水孔（6）呈環形等距分布。

3.根據權利要求1所述的一種疊片式大通量水濾芯，其特征在于：所述連接板（3）表面設有螺紋，所述底連接殼（4）內壁開設有配合連接板（3）使用的螺紋槽，所述連接板（3）與底連接殼（4）通過螺紋可拆卸連接。

4.根據權利要求1所述的一種疊片式大通量水濾芯，其特征在于：所述第一濾材（7）為pp熔噴濾芯。

5.根據權利要求1所述的一種疊片式大通量水濾芯，其特征在于：所述第二濾材（8）為聚四氟乙烯濾芯。

6.根據權利要求1所述的一種疊片式大通量水濾芯，其特征在于：所述頂連接殼（2）與底連接殼（4）內壁均固定有第二密封墊（15）。

技術總結
本技術公開了一種疊片式大通量水濾芯，包括中心筒，所述中心筒頂部固定有頂連接殼，所述中心筒底部固定有連接板，所述中心筒下方可拆卸連接有底連接殼，所述中心筒表面滑動連接有多個支撐骨架，所述中心筒與支撐骨架表面均開設有通水孔，所述支撐骨架表面固定有第一濾材，所述第一濾材表面固定有第二濾材，所述支撐骨架表面上方固定有頂封閉蓋，所述支撐骨架表面下方固定有底封閉蓋，所述底封閉蓋底部與頂連接殼內壁頂部均固定有延伸板，所述頂封閉蓋頂部與底連接殼內壁底部均開設有組合槽。本技術將一體式濾芯改為疊片結構，每個疊片可以進行單獨更換，避免濾芯堵塞時整只濾芯更換造成浪費。

技術研發人員：李輝,李子奇,陳明超
受保護的技術使用者：新鄉市科瑞達過濾凈化技術有限公司
技術研發日：20240729
技術公布日：2025/4/28
