本發明涉及所謂的油浴式電炸鍋的，這種電炸鍋中通過浸入煎炸浴中對食物進行煎炸。煎炸浴可以是油，也可以是融化的油脂物質。本發明更具體地涉及浸沒電阻式電炸鍋。這些器具包括布置在容器中的電加熱裝置，用于直接加熱所述容器中容納的煎炸浴。

背景技術：

1、在前述類型的器具中，煎炸浴具有在電加熱裝置下方延伸的冷區。煎炸浴中存在的食物會失去水分，水分會蒸發，但在某些情況下也會以水滴的形式落到容器的底部。這些水滴可能會聚集并形成大量體積的水。如果在冷區的溫度上升過程中該體積的水突然蒸發，液態水轉化為蒸汽會導致煎炸浴從容器中濺出。

2、文獻wo2018/061307公開了一種強制水冷類型的浸沒電阻式炸鍋，其使用水來冷卻容納煎炸浴的容器。容器的下部被水箱包圍。然而，該水箱也在容器的整個高度上包圍容器的側壁，并且隔離壁介于水箱和容器的側壁之間。

3、這些設置不適合用于制造家用電炸鍋或半專業用途的電炸鍋。

技術實現思路

1、本發明的目的是提出一種浸沒電阻式電炸鍋，其中可以減少油噴濺現象，并且具有低價的構造。

2、這些目的通過一種電炸鍋來實現，該電炸鍋包括設置成用于容納煎炸浴的容器、配置成浸入容器中容納的煎炸浴中的浸沒式電加熱裝置、以及水箱，該容器具有容器底部和上邊緣，該浸沒式電加熱裝置具有在容器底部上方延伸的加熱部件，水箱布置在容器底部的周圍和下方，水箱具有相對于容器側向布置的灌裝開口，灌裝開口設置成高于容器底部，因為容器可移除地安裝在外殼中，外殼具有灌裝開口，并且水箱布置在外殼中。因此，容器獨立于水箱。這種設置允許簡化電炸鍋的構造。

3、灌裝開口離加熱部件可以比離上邊緣更近。水箱的作用是冷卻容器的下部。由于容器相對于水箱是自由的，所以水箱沒有必要升得很高。將灌裝開口布置得離加熱部件比離容器的上邊緣更近，允許限制水箱的高度并簡化電炸鍋的構造。

4、加熱部件可以比灌裝開口離容器底部更近。換句話說，灌裝開口可以布置得高于加熱部件。這種設置允許水箱升高得比在容器底部上方延伸的加熱部件更高。

5、根據一個實施例，外殼具有與側壁組裝在一起以形成水箱的殼體底部，殼體底部與容器底部相隔一段距離延伸。因此，水箱由殼體底部和側壁的下部形成。

6、于是，灌裝開口可以布置在其中至少一個側壁中。

7、外殼可以具有由拐角連接的側面。于是，灌裝開口可以布置在其中一個拐角中。

8、根據另一實施例，外殼可以具有形成水箱的碗狀物和與碗狀物一起設置灌裝開口的側壁，碗狀物布置在容器底部周圍，碗狀物與容器底部相隔一段距離延伸。

9、碗狀物于是可以具有部分地界定灌裝開口的自由邊緣。

10、側壁可以在碗狀物的內部延伸。

11、為了便于灌裝水箱，外殼可以具有觀察窗，該觀察窗包括下水位指示器和上水位指示器。

12、外殼可以包括支腳。

13、支腳可以布置在水箱下面。

技術特征：

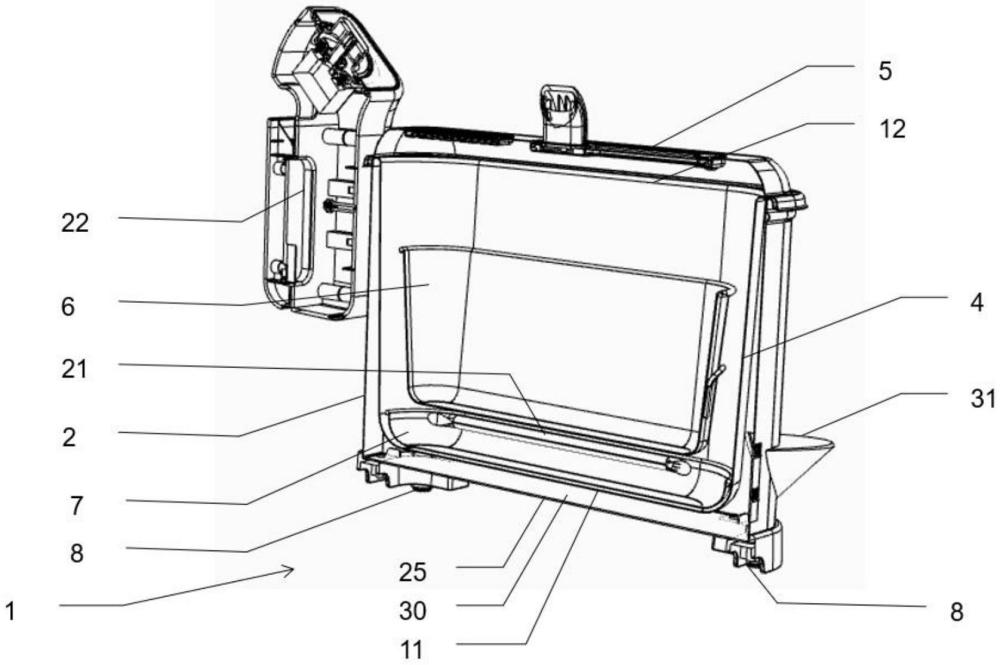

1.一種電炸鍋(1、1’)，所述電炸鍋包括：設置成用于容納煎炸浴的容器(4、4’)；配置成浸入所述容器(4、4’)中容納的煎炸浴中的浸沒式電加熱裝置(20、20’)；以及水箱(30、30’)，所述容器(4、4’)具有容器底部(11、11’)和上邊緣(12、12’)，所述浸沒式電加熱裝置(20、20’)具有在所述容器底部(11、11’)的上方延伸的加熱部件(21、21’)，所述水箱(31、31’)布置在所述容器底部(11、11’)的周圍和下方，所述水箱(30、30’)具有相對于所述容器(4、4’)側向布置的灌裝開口(31、31’)，所述灌裝開口(31、31’)設置成高于所述容器底部(11、11’)，其特征在于，所述容器(4、4’)可移除地安裝在所述外殼(2、2’)中，所述外殼具有灌裝開口(31、31’)，并且所述水箱(30、30’)布置在所述外殼(2、2’)中。

2.根據權利要求1所述的電炸鍋(1、1’)，其特征在于，所述灌裝開口(31、31’)離所述加熱部件(21、21’)比離所述上邊緣(12、12’)更近。

3.根據權利要求1或2中任一項所述的電炸鍋(1、1’)，其特征在于，所述加熱部件(21、21’)比所述灌裝開口(31、31’)更靠近所述容器底部(11、11’)。

4.根據權利要求1至3中任一項所述的電炸鍋(1)，其特征在于，所述外殼(2)具有殼體底部(25)，所述殼體底部與所述側壁(26)組裝在一起以形成所述水箱(30)，所述殼體底部(25)與所述容器底部(11)相隔一段距離延伸。

5.根據權利要求4所述的電炸鍋(1)，其特征在于，所述灌裝開口(31)布置在所述側壁(26)中的至少一個側壁中。

6.根據權利要求4或5中任一項所述的電炸鍋(1)，其特征在于，所述外殼(2)具有由拐角(28)連接的側面(27)，并且所述灌裝開口(31)布置在所述拐角(28)中的一個拐角中。

7.根據權利要求1至3中任一項所述的電炸鍋(1’)，其特征在于，所述外殼(2’)具有形成所述水箱(30’)的碗狀物(35’)和與所述碗狀物(35’)一起設置所述灌裝開口(31’)的側壁(26’)，所述碗狀物(35’)布置在所述容器底部(11’)周圍，所述碗狀物(35’)與所述容器底部(11’)相隔一段距離延伸。

8.根據權利要求7所述的電炸鍋(1’)，其特征在于，所述碗狀物(35’)具有自由邊緣(36’)，所述自由邊緣部分地界定所述灌裝開口(31’)。

9.根據權利要求7或8中任一項所述的電炸鍋(1’)，其特征在于，所述側壁(26’)在所述碗狀物(35’)的內部延伸。

10.根據權利要求1至9中任一項所述的電炸鍋(1、1’)，其特征在于，所述外殼(2、2’)具有觀察窗(40)，所述觀察窗包括下水位指示器(41)和上水位指示器(42)。

11.根據權利要求1至10中任一項所述的電炸鍋(1、1’)，其特征在于，所述外殼(2、2’)包括支腳(8、8’)。

12.根據權利要求11所述的電炸鍋(1、1’)，其特征在于，所述支腳(8、8’)布置在所述水箱(30、30’)的下方。

技術總結
本發明涉及一種電炸鍋(1)，該電炸鍋包括：設置成用于容納煎炸浴的容器(4)；浸沒式電加熱裝置；以及水箱(30)；容器(4)具有容器底部(11)，浸沒式電加熱裝置具有在容器底部(11)上方延伸的加熱部件(21)，水箱(30)布置在容器底部(11)的周圍和下方，水箱(30)具有相對于容器(4)側向布置的灌裝開口(31)，灌裝開口(31)設置成高于容器底部(11)。根據本發明，容器(4)可移除地安裝在外殼(2)中，外殼(2)具有灌裝開口(31)，并且水箱(30)布置在外殼(2)中。

技術研發人員：紀堯姆·普里托
受保護的技術使用者：SEB公司
技術研發日：
技術公布日：2025/4/24
