本發明涉及智能家居，尤其涉及一種可移動式智能家居用儲物柜。

背景技術：

1、智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成，通過物聯網技術將家中的各種設備連接到一起，提供家電控制、照明控制、電話遠程控制、室內外遙控、防盜報警、環境監測、暖通控制、紅外轉發以及可編程定時控制等多種功能和手段，構建高效的住宅設施與家庭日常事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。

2、現有技術中的不足：現有的儲物柜通常體積較大，安裝后就無法移動，無法根據具體使用情況對其位置進行調整，現有的可移動式儲物柜通常是在柜體底端安裝滾輪進行移動，但移動完成后的儲物柜只能通過滾輪進行支撐，但滾輪容易滾動導致儲物柜位置發生偏移，影響儲物柜的穩定性，同時滾輪暴露在外部，會影響儲物柜和居住環境的美觀度。

技術實現思路

1、本發明所要解決的問題是現有的可移動式儲物柜通過滾輪移動后，只能通過滾輪進行支撐，但滾輪容易滾動導致儲物柜位置發生偏移，同時滾輪暴露在外部，會影響儲物柜和居住環境美觀度的問題。

2、為了解決上述技術問題，本發明提供了一種可移動式智能家居用儲物柜，包括柜體以及設置于其前面的玻璃柜門，所述柜體的底端設置有用于支撐柜體的支撐組件，所述柜體的內腔設置有三個用于存放物品的儲物組件，所述柜體的底端開設有環形槽，所述環形槽的頂端兩側均開設有限位槽；

3、所述支撐組件包括位于柜體底端的支撐底座，所述支撐底座的頂端固定連接有固定環，所述固定環的頂端兩側均固定連接有支撐板，所述支撐板的頂端固定連接有限位塊。

4、優選的，所述固定環的位置形狀與環形槽的內腔位置形狀相適配，所述固定環活動連接于環形槽的內腔，所述支撐板貫穿且活動連接于環形槽的內腔，所述限位塊活動連接于限位槽的內腔。

5、優選的，所述柜體的內部?jī)蓚?cè)均開設有安裝槽，所述安裝槽的內腔固定安裝有頂桿，所述頂桿的伸出端與限位塊的頂端固定連接。

6、優選的，所述儲物組件包括固定連接于柜體內壁的l形置物架，所述l形置物架的頂端活動連接有隔板，所述l形置物架的底端一側開設有滑槽，所述l形置物架的前面設置有兩個智能顯示屏，所述l形置物架的內壁設置有兩個用于識別物品的圖像采集攝像頭。

7、優選的，所述l形置物架的內壁兩側均固定連接有定位塊，所述隔板位于兩個定位塊之間，所述隔板的前面一側固定連接有卡塊，所述隔板的前面另一側固定連接有滑塊。

8、優選的，所述卡塊位于l形置物架的頂端，所述滑塊與相鄰的滑槽內腔滑動連接。

9、優選的，所述柜體的底端固定安裝有四個滾輪，四個所述滾輪呈矩形陣列狀設置，四個所述滾輪位于支撐底座的內壁四周。

10、優選的，所述柜體的前面上下兩側均固定安裝有感應燈帶，所述玻璃柜門的中部設置有用于柜體開關的智能門鎖，所述玻璃柜門上設置有用于儲物柜智能化控制的控制面板。

11、優選的，所述柜體的頂端固定安裝有用于控制儲物柜溫度的恒溫控制器，所述柜體的內腔頂端開設有控溫口，所述恒溫控制器的輸出端與控溫口固定連接。

12、本發明的技術效果和優點：

13、1.本發明通過設有支撐組件對柜體進行支撐，需要對柜體進行移動時，先通過頂桿帶動支撐組件向上移動，頂桿的伸出端縮短時，拉動支撐板向上移動，使得固定環移動至環形槽內腔，帶動支撐底座向上移動，當支撐底座移動至柜體底端時，則通過滾輪對柜體進行支撐，使得儲物柜可以通過滾輪進行移動，避免了儲物柜體積較大，安裝后就無法移動位置的情況，移動完成后，控制頂桿的伸出端伸長，推動支撐板在環形槽內腔向下移動，將限位塊推動至限位槽內腔時停止伸長，使得支撐底座下降至地面，代替滾輪對儲物柜進行支撐，有效避免了通過滾輪進行支撐，導致儲物柜發生偏移導致的位置不準確，且有效提高了儲物柜和居住環境的美觀度。

14、2.本發明通過設有儲物組件放置需要儲存的物品，使用前，可以先根據存放物品的具體大小尺寸，調整隔板的位置，推動隔板在l形置物架上左右移動，同時滑塊在滑槽內腔滑動，保證隔板移動過程中的穩定性，物品存放后，通過設置的圖像采集攝像頭對l形置物架上的物品圖像信息進行采集，采集后的數據通過智能顯示屏顯示出來，使得使用者可以直接通過智能顯示屏查看所存放物品的各種信息，同時與手機等智能設備連接，使得使用者可以遠程查看儲物柜內存放物品的狀態。

15、3.本發明通過設有恒溫控制器對柜體內腔的溫度將進行控制，通過恒溫控制器使得柜體內腔保持恒溫狀態，確保儲存物品狀態的穩定性，同時儲物柜使用過程中，可以通過控制面板對儲物柜中的各種智能設備和電子設備進行控制，有效實現了儲物柜的智能化，同時在昏暗的環境中靠近儲物柜時，柜體前面設置的兩個感應燈帶感應到人員靠近，就會自動亮起，避免昏暗環境中視線不清晰，出現碰撞等情況，有效增加了儲物柜的實用性和安全性。

技術特征：

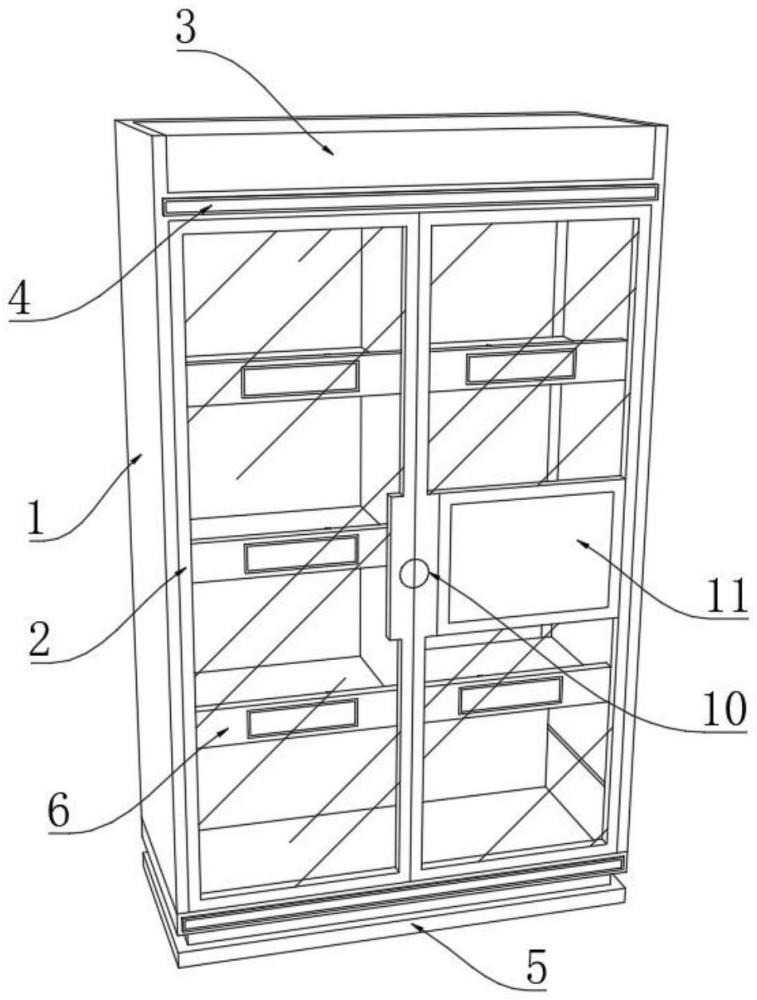

1.一種可移動式智能家居用儲物柜，包括柜體(1)以及設置于其前面的玻璃柜門(2)，其特征在于：所述柜體(1)的底端設置有用于支撐柜體(1)的支撐組件(5)，所述柜體(1)的內腔設置有三個用于存放物品的儲物組件(6)，所述柜體(1)的底端開設有環形槽(7)，所述環形槽(7)的頂端兩側均開設有限位槽(8)；

2.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述固定環(52)的位置形狀與環形槽(7)的內腔位置形狀相適配，所述固定環(52)活動連接于環形槽(7)的內腔，所述支撐板(53)貫穿且活動連接于環形槽(7)的內腔，所述限位塊(54)活動連接于限位槽(8)的內腔。

3.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述柜體(1)的內部?jī)蓚?cè)均開設有安裝槽，所述安裝槽的內腔固定安裝有頂桿(55)，所述頂桿(55)的伸出端與限位塊(54)的頂端固定連接。

4.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述儲物組件(6)包括固定連接于柜體(1)內壁的l形置物架(61)，所述l形置物架(61)的頂端活動連接有隔板(62)，所述l形置物架(61)的底端一側開設有滑槽(63)，所述l形置物架(61)的前面設置有兩個智能顯示屏(64)，所述l形置物架(61)的內壁設置有兩個用于識別物品的圖像采集攝像頭(65)。

5.根據權利要求4所述的一種可移動式智能家居用儲物柜，其特征在于：所述l形置物架(61)的內壁兩側均固定連接有定位塊(66)，所述隔板(62)位于兩個定位塊(66)之間，所述隔板(62)的前面一側固定連接有卡塊(67)，所述隔板(62)的前面另一側固定連接有滑塊(68)。

6.根據權利要求5所述的一種可移動式智能家居用儲物柜，其特征在于：所述卡塊(67)位于l形置物架(61)的頂端，所述滑塊(68)與相鄰的滑槽(63)內腔滑動連接。

7.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述柜體(1)的底端固定安裝有四個滾輪(9)，四個所述滾輪(9)呈矩形陣列狀設置，四個所述滾輪(9)位于支撐底座(51)的內壁四周。

8.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述柜體(1)的前面上下兩側均固定安裝有感應燈帶(4)，所述玻璃柜門(2)的中部設置有用于柜體(1)開關的智能門鎖(10)，所述玻璃柜門(2)上設置有用于儲物柜智能化控制的控制面板(11)。

9.根據權利要求1所述的一種可移動式智能家居用儲物柜，其特征在于：所述柜體(1)的頂端固定安裝有用于控制儲物柜溫度的恒溫控制器(3)，所述柜體(1)的內腔頂端開設有控溫口(12)，所述恒溫控制器(3)的輸出端與控溫口(12)固定連接。

技術總結
本發明提供了一種可移動式智能家居用儲物柜，涉及智能家居技術領域，包括柜體以及玻璃柜門，柜體的底端設置有用于支撐柜體的支撐組件，柜體的內腔設置有三個用于存放物品的儲物組件，柜體的底端開設有環形槽，環形槽的頂端兩側均開設有限位槽，支撐組件包括位于柜體底端的支撐底座，支撐底座的頂端固定連接有固定環，固定環的頂端兩側均固定連接有支撐板，支撐板的頂端固定連接有限位塊，通過滾輪將柜體移動完成后，通過支撐組件進行支撐，確保柜體位置的準確性，同時增加了柜體和居住環境的美觀度，通過智能儲物組件對存放的物品進行信息采集，有效實現了儲物柜的智能化，通過恒溫控制器使得柜體內腔保持恒溫狀態。

技術研發人員：葉永珍,李寧
受保護的技術使用者：海太歐林集團股份有限公司
技術研發日：
技術公布日：2025/4/24
