本發明涉及動漫工作臺，尤其是涉及一種用于動漫設計自助掃描的多功能工作臺。

背景技術：

1、在動漫設計工作中，需要通過作圖繪畫大量的草稿，而工作臺就是動漫設計過程中用于繪圖的設備，且可以漫畫稿進行掃描，進而保證動漫的制作，目前市場上的漫畫工作臺多種多樣，普遍具有良好的抗沖擊性和承重能力強，但是這樣無法對工作臺進行高度和傾斜度進行調節，不能根據身高進行調節，且工作臺不能進行傾斜度調節，不便于設計師進行工作，而且難以對工作臺上的存稿進行掃描，不便于對設計搞的收錄。

技術實現思路

1、為了克服背景技術中的不足，本發明提供了一種用于動漫設計自助掃描的多功能工作臺，本發明通過對工作臺進行高度和傾斜度進行調節，根據身高進行調節，且工作臺進行傾斜度調節，便于設計師進行工作，而且可以對工作臺上的存稿進行掃描，便于對設計搞的收錄。

2、為了實現所述發明目的，本發明采用如下技術方案：

3、一種用于動漫設計自助掃描的多功能工作臺，包括工作臺面，工作臺面的左側設有放置機構，所述工作臺面的上表面固定設有掃描裝置，位于掃描裝置的右方在工作臺面上設有畫板升起機構，畫板升起機構上設有限位機構，工作臺面的底側設有支撐機構。.

4、所述放置機構包括矩形凹槽一和l型放置板，所述工作臺面的左側開設有三個矩形凹槽一，三個矩形凹槽一的內部均分布有l型放置板。

5、所述畫板升起機構包括電動伸縮桿、三角凹槽和畫板，所述工作臺面的上表面開設有三角凹槽，三角凹槽的底側鉸接電動伸縮桿的一端，電動伸縮桿的另一端鉸接在畫板的底側，且畫板的左側鉸接工作臺面上。

6、所述限位機構包括限位條、滑塊和滑槽，所述畫板的上表面開設有滑槽，滑槽的內部滑動連接有滑塊，滑塊上固定有限位條。

7、所述支撐機構包括滑動機構、傾斜機構和x型支撐腿，工作臺面底側對稱設有兩個滑動機構和兩個傾斜機構，兩個滑動機構和兩個傾斜機構上連接有兩個x型支撐腿。

8、兩個x型支撐腿之間通過固定連接柱固定連接。

9、所述滑動機構包括滑軌、矩形通槽二和固定機構，所述工作臺面的底側設有兩個滑軌，兩個滑軌的外側均開設有矩形通槽二，兩個x型支撐腿的其中一條腿分別滑動連接在兩個滑軌的內部，兩個x型支撐腿的側面均固定有固定機構，兩個固定機構分別貫穿矩形通槽二。

10、所述固定機構包括按壓快、移動塊、套筒一、矩形通槽三、卡塊和彈簧，兩個x型支撐腿的側面均固定有套筒一，套筒一上開設有矩形通槽三，套筒一的內部套接固定彈簧的一端，彈簧的另一端固定有移動塊，移動塊的套接有移動塊，移動塊的側面設有卡塊，且卡塊對應矩形通槽三，卡塊的外端固定有按壓快。

11、所述傾斜機構包括圓形通槽、固定銷和套筒二，所述工作臺面的底側設有兩個套筒二，兩個套筒二的內部套接在兩個x型支撐腿的另一條，套筒二和x型支撐腿上均開設有圓形通槽，且圓形通槽的內部套接有固定銷。

12、由于采用了上述技術方案，本發明具有如下有益效果：

13、1、本發明所述的一種用于動漫設計自助掃描的多功能工作臺，l型放置板沿矩形凹槽一伸出，可以增加掃描裝置的工作臺面的面積，便于掃描后的存稿進行收集，且l型放置板之間的空隙便于存稿進行拿起，可以使滑塊帶動限位條進行移動，進而使限位條對存稿進行阻擋，進而對稿件進行限位，避免傾斜過程中發生掉落。

14、2、本發明所述的一種用于動漫設計自助掃描的多功能工作臺，電動伸縮桿伸縮，可以使電動伸縮桿沿三角凹槽的底邊進行移動，進而便于對畫板左側進行旋轉，便于畫板上的存稿進入掃描裝置，滑塊沿滑槽進行移動，固定連接柱可以使x型支撐腿同步進行活動，便于工作臺的調節，按壓固定機構，使固定機構沿矩形通槽二進行移動，進而使x型支撐腿的一端沿滑軌移動，進而可以對工作臺的高度進行調節，便于不同身高的設計師的應用。

15、3、本發明所述的一種用于動漫設計自助掃描的多功能工作臺，按壓按壓快，可以使彈簧收縮，進而使卡塊與矩形通槽三發生脫離，便于x型支撐腿的一端沿滑軌移動，移動后，彈簧伸出后，進而使移動塊在套筒一內部移動，進而卡塊伸出，使卡塊卡在滑軌上，進而對x型支撐腿和滑軌進行固定，抽出固定銷，可以使x型支撐腿沿套筒二移動，進而使固定銷插入圓形通槽的內部，進而對工作臺面進行傾斜。

技術特征：

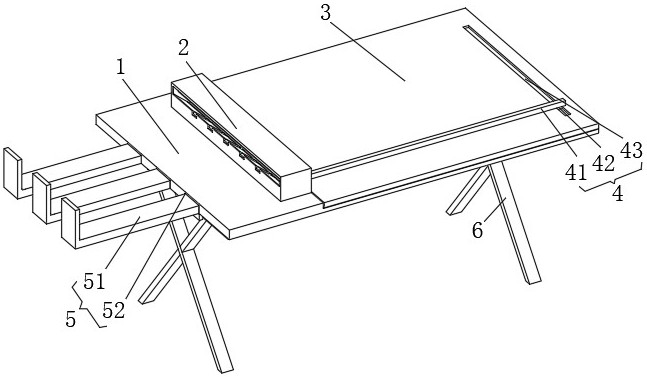

1.一種用于動漫設計自助掃描的多功能工作臺，包括工作臺面（1），工作臺面（1）的左側設有放置機構（5），其特征是：所述工作臺面（1）的上表面固定設有掃描裝置（2），位于掃描裝置（2）的右方在工作臺面（1）上設有畫板升起機構（3），畫板升起機構（3）上設有限位機構（4），工作臺面（1）的底側設有支撐機構（6）。

2.根據權利要求1所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述放置機構（5）包括矩形凹槽一（51）和l型放置板（52），所述工作臺面（1）的左側開設有三個矩形凹槽一（51），三個矩形凹槽一（51）的內部均分布有l型放置板（52）。

3.根據權利要求1所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述畫板升起機構（3）包括電動伸縮桿（31）、三角凹槽（32）和畫板（33），所述工作臺面（1）的上表面開設有三角凹槽（32），三角凹槽（32）的底側鉸接電動伸縮桿（31）的一端，電動伸縮桿（31）的另一端鉸接在畫板（33）的底側，且畫板（33）的左側鉸接工作臺面（1）上。

4.根據權利要求3所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述限位機構（4）包括限位條（41）、滑塊（42）和滑槽（43），所述畫板（33）的上表面開設有滑槽（43），滑槽（43）的內部滑動連接有滑塊（42），滑塊（42）上固定有限位條（41）。

5.根據權利要求1所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述支撐機構（6）包括滑動機構（61）、傾斜機構（62）和x型支撐腿（63），工作臺面（1）底側對稱設有兩個滑動機構（61）和兩個傾斜機構（62），兩個滑動機構（61）和兩個傾斜機構（62）上連接有兩個x型支撐腿（63）。

6.根據權利要求5所述的用于動漫設計自助掃描的多功能工作臺，其特征是：兩個x型支撐腿（63）之間通過固定連接柱（7）固定連接。

7.根據權利要求5所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述滑動機構（61）包括滑軌（611）、矩形通槽二（612）和固定機構（613），所述工作臺面（1）的底側設有兩個滑軌（611），兩個滑軌（611）的外側均開設有矩形通槽二（612），兩個x型支撐腿（63）的其中一條腿分別滑動連接在兩個滑軌（611）的內部，兩個x型支撐腿（63）的側面均固定有固定機構（613），兩個固定機構（613）分別貫穿矩形通槽二（612）。

8.根據權利要求7所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述固定機構（613）包括按壓快（6131）、移動塊（6132）、套筒一（6133）、矩形通槽三（6134）、卡塊（6135）和彈簧（6136），兩個x型支撐腿（63）的側面均固定有套筒一（6133），套筒一（6133）上開設有矩形通槽三（6134），套筒一（6133）的內部套接固定彈簧（6136）的一端，彈簧（6136）的另一端固定有移動塊（6132），移動塊（6132）的套接有移動塊（6132），移動塊（6132）的側面設有卡塊（6135），且卡塊（6135）對應矩形通槽三（6134），卡塊（6135）的外端固定有按壓快（6131）。

9.根據權利要求1所述的用于動漫設計自助掃描的多功能工作臺，其特征是：所述傾斜機構（62）包括圓形通槽（621）、固定銷（622）和套筒二（623），所述工作臺面（1）的底側設有兩個套筒二（623），兩個套筒二（623）的內部套接在兩個x型支撐腿（63）的另一條，套筒二（623）和x型支撐腿（63）上均開設有圓形通槽（621），且圓形通槽（621）的內部套接有固定銷（622）。

技術總結
一種用于動漫設計自助掃描的多功能工作臺，涉及動漫工作臺技術領域，L型放置板沿矩形凹槽一伸出，可以增加掃描裝置的工作臺面的面積，便于掃描后的存稿進行收集，且L型放置板之間的空隙便于存稿進行拿起，電動伸縮桿伸縮，可以使電動伸縮桿沿三角凹槽的底邊進行移動，進而便于對畫板左側進行旋轉，便于畫板上的存稿進入掃描裝置，滑塊沿滑槽進行移動，可以使滑塊帶動限位條進行移動，進而使限位條對存稿進行阻擋，進而對稿件進行限位；本發明通過對工作臺進行高度和傾斜度進行調節，根據身高進行調節，且工作臺進行傾斜度調節，便于設計師進行工作，而且可以對工作臺上的存稿進行掃描，便于對設計搞的收錄。

技術研發人員：石霞,李宏宇
受保護的技術使用者：湖南省冶百合動漫文化有限公司
技術研發日：
技術公布日：2025/4/24
