本發明涉及座椅，特別是涉及一種折疊座椅骨架及折疊座椅。

背景技術：

1、隨著我國國民經濟的快速發展，人民生活水平的日益提高，人們利用閑暇之余，外出旅游度假或到野外宿營或到海邊踏浪的也越來越多，無論何種形式，人們在娛樂之余坐在椅子上休息，使娛樂與休閑相結合已成十分必要。

2、現有技術中，如中國實用新型專利公告號cn204862086u公開了一種傘式折疊椅，包括軟質椅面，支撐腿、主桿，支撐腿鉸接與主桿下方；主桿為中空結構，主桿內部安裝有連接桿，主桿相對于連接桿上端開設有豎向的通槽，椅面支撐桿與連接桿鉸接，椅面支撐連桿一端與椅面支撐桿鉸接，另一端與主桿鉸接；支撐腿連桿一端與支撐腿鉸接，另一端與連接桿下端鉸接；軟質椅面與椅面支撐桿固定連接。但該折疊椅在折疊后，椅面支撐桿和支撐腿之間需要留有間隙，否則會相互碰撞干涉，也就限制了折疊后的體積，空間占用仍較大，不利于收納。

技術實現思路

1、本申請的一目的在于提供一種折疊座椅骨架及折疊座椅，能減小折疊后的空間占用。

2、本申請采用的技術方案為：一種折疊座椅骨架，包括橫桿組件和兩個對稱布置的傘骨組件，橫桿組件包括左套管、右套管和連接件，左套管和右套管相對連接件左右布置，左套管和/或右套管與連接件轉動連接；兩個傘骨組件分別與左套管和右套管連接，傘骨組件上設有至少兩根支撐腿以及至少兩根椅面支撐桿，在折疊狀態下，兩側支撐腿在左套管的周向上或右套管的周向上交錯布置，兩側椅面支撐桿在左套管的周向上或右套管的周向上交錯布置，支撐腿的外端位于另一側的傘骨組件和橫桿組件的中心之間和/或椅面支撐桿的外端位于另一側的傘骨組件和橫桿組件的中心之間。

3、與現有技術相比，本申請的優點在于橫向布置的左套管和右套管，使得兩側支撐腿的橫向距離更長，支撐性更好，椅面支撐桿設置在兩側，使得椅面中部為純布料支撐，用戶的坐感更舒服，且更貼合用戶的臀部，椅面支撐桿意外折疊下，用戶也是坐到左套管和右套管上，不易受傷，安全性高；傘骨組件的設計，使得支撐腿和椅面支撐桿能夠像雨傘般展開和折疊，方便攜帶使用；左套管和右套管的分體設計，使得兩側能夠相對轉動，也就使得左側的支撐腿和椅面支撐桿能與右側的支撐腿和椅面支撐桿相互錯開，在折疊時兩側的支撐腿和椅面支撐桿不會碰撞干涉，兩側的支撐腿和椅面支撐桿能在長度方向上部分重疊，相比不能錯位的折疊椅，錯位后減小了兩側支撐腿和椅面支撐桿之間需要的距離，整體的體積更小，更便于攜帶和收納。

4、在本申請的一些實施例中，所述左套管上設有第一轉動槽，第一轉動槽沿左套管的周向布置，連接件上設有與第一轉動槽配合的第一限位件，第一限位件的一端位于第一轉動槽上，另一端與連接件連接。

5、在本申請的一些實施例中，所述右套管上設有第二轉動槽，第二轉動槽沿右套管的周向布置，連接件上設有與第二轉動槽配合的第二限位件，第二限位件的一端位于第二轉動槽上，另一端與連接件連接。

6、在本申請的一些實施例中，所述連接件、左套管和右套管均采用圓管，左套管套設在連接件上，右套管套設在連接件上；左套管的直徑和右套管的直徑相同，左套管的右端面與右套管的左端面貼合。

7、進一步的，所述左套管和右套管處于同一直線上；連接件的兩端設有堵頭；左套管和右套管相對連接件對稱布置。

8、在本申請的一些實施例中，所述傘骨組件包括滑動座和固定座，兩側的固定座分別與左套管和右套管固定連接，兩側的滑動座分別與左套管和右套管滑動連接，支撐腿分別與滑動座和固定座連接，椅面支撐桿分別與滑動座和固定座連接，滑動座用于帶動支撐腿和椅面支撐桿展開或折疊。

9、進一步的，所述傘骨組件包括第一傘骨和第二傘骨，第一傘骨用于支撐支撐腿，第二傘骨用于支撐椅面支撐桿。

10、進一步的，所述第一傘骨的兩端分別與滑動座和支撐腿鉸接，第二傘骨的兩端分別與滑動座和椅面支撐桿鉸接；支撐腿與固定座鉸接，椅面支撐桿與固定座鉸接。

11、進一步的，所述滑動座上設有鎖定組件，鎖定組件用于支撐腿和椅面支撐桿展開到位后與左套管或右套管鎖定；滑動座與固定座之間設有彈性件，彈性件用于帶動滑動座遠離固定座。

12、一種折疊座椅，包括上述的一種折疊座椅骨架。

技術特征：

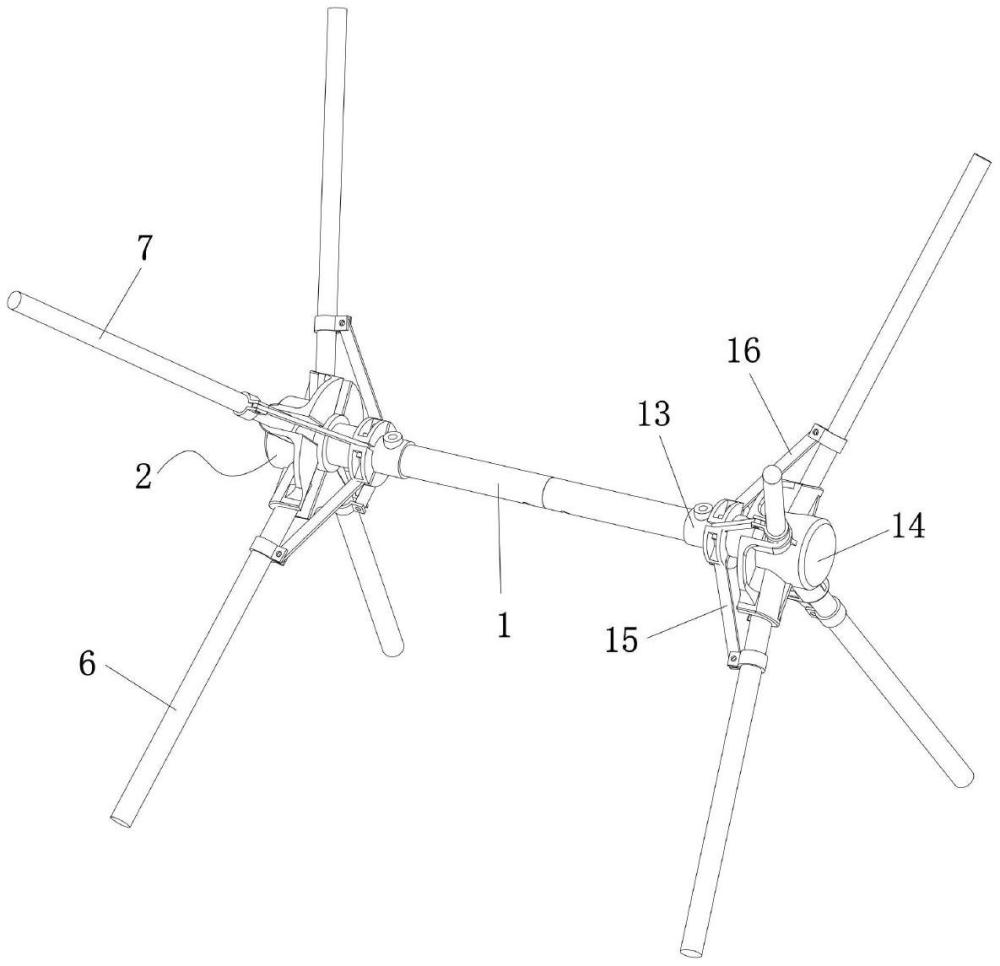

1.一種折疊座椅骨架，其特征在于，包括橫桿組件(1)和兩個傘骨組件(2)，橫桿組件(1)包括左套管(3)、右套管(4)和連接件(5)，左套管(3)和右套管(4)相對連接件(5)左右布置，左套管(3)和/或右套管(4)與連接件(5)轉動連接；兩個傘骨組件(2)分別與左套管(3)和右套管(4)連接，傘骨組件(2)上設有至少兩根支撐腿(6)以及至少兩根椅面支撐桿(7)，在折疊狀態下，兩側的支撐腿(6)在左套管(3)的周向上或右套管(4)的周向上交錯布置，兩側的椅面支撐桿(7)在左套管(3)的周向上或右套管(4)的周向上交錯布置，支撐腿(6)的外端位于另一側的傘骨組件(2)和橫桿組件(1)的中心之間和/或椅面支撐桿(7)的外端位于另一側的傘骨組件(2)和橫桿組件(1)的中心之間。

2.根據權利要求1所述的一種折疊座椅骨架，其特征是：所述左套管(3)上設有第一轉動槽(8)，第一轉動槽(8)沿左套管(3)的周向布置，連接件(5)上設有與第一轉動槽(8)配合的第一限位件(9)，第一限位件(9)的一端位于第一轉動槽(8)上，另一端與連接件(5)連接。

3.根據權利要求1所述的一種折疊座椅骨架，其特征是：所述右套管(4)上設有第二轉動槽(10)，第二轉動槽(10)沿右套管(4)的周向布置，連接件(5)上設有與第二轉動槽(10)配合的第二限位件(11)，第二限位件(11)的一端位于第二轉動槽(10)上，另一端與連接件(5)連接。

4.根據權利要求1所述的一種折疊座椅骨架，其特征是：所述連接件(5)、左套管(3)和右套管(4)均采用圓管，左套管(3)套設在連接件(5)上，右套管(4)套設在連接件(5)上；左套管(3)的直徑和右套管(4)的直徑相同，左套管(3)的右端面與右套管(4)的左端面貼合。

5.根據權利要求4所述的一種折疊座椅骨架，其特征是：所述左套管(3)和右套管(4)處于同一直線上；連接件(5)的兩端設有堵頭(12)；左套管(3)和右套管(4)相對連接件(5)對稱布置。

6.根據權利要求1所述的一種折疊座椅骨架，其特征是：所述傘骨組件(2)包括滑動座(13)和固定座(14)，兩側的固定座(14)分別與左套管(3)和右套管(4)固定連接，兩側的滑動座(13)分別與左套管(3)和右套管(4)滑動連接，支撐腿(6)分別與滑動座(13)和固定座(14)連接，椅面支撐桿(7)分別與滑動座(13)和固定座(14)連接，滑動座(13)用于帶動支撐腿(6)和椅面支撐桿(7)展開或折疊。

7.根據權利要求6所述的一種折疊座椅骨架，其特征是：所述傘骨組件(2)包括第一傘骨(15)和第二傘骨(16)，第一傘骨(15)用于支撐支撐腿(6)，第二傘骨(16)用于支撐椅面支撐桿(7)。

8.根據權利要求7所述的一種折疊座椅骨架，其特征是：所述第一傘骨(15)的兩端分別與滑動座(13)和支撐腿(6)鉸接，第二傘骨(16)的兩端分別與滑動座(13)和椅面支撐桿(7)鉸接；支撐腿(6)與固定座(14)鉸接，椅面支撐桿(7)與固定座(14)鉸接。

9.根據權利要求8所述的一種折疊座椅骨架，其特征是：所述滑動座(13)上設有鎖定組件，鎖定組件用于支撐腿(6)和椅面支撐桿(7)展開到位后與左套管(3)或右套管(4)鎖定；滑動座(13)與固定座(14)之間設有彈性件(18)，彈性件(18)用于帶動滑動座(13)遠離固定座(14)。

10.一種折疊座椅，其特征是：包括如權利要求1-9中任一項所述的一種折疊座椅骨架。

技術總結
本發明涉及一種折疊座椅骨架及折疊座椅，包括橫桿組件和傘骨組件，橫桿組件包括左套管、右套管和連接件，左套管和右套管相對連接件左右布置，左套管和/或右套管與連接件轉動連接；兩個傘骨組件分別與左套管和右套管連接，傘骨組件上設有兩根支撐腿以及兩根椅面支撐桿，在折疊狀態下，支撐腿的外端位于另一側的傘骨組件和橫桿組件的中心之間和/或椅面支撐桿的外端位于另一側的傘骨組件和橫桿組件的中心之間。本發明得到的一種折疊座椅骨架及折疊座椅，具有以下優點：左套管和右套管的分體設計，使得兩側能夠相對轉動，兩側的支撐腿和椅面支撐桿能在長度方向上部分重疊，整體的體積更小，便于攜帶和收納。

技術研發人員：李陶俊
受保護的技術使用者：寧波一鼎休閑用品有限公司
技術研發日：
技術公布日：2025/4/28
