本技術涉及服裝銷售，具體為一種帶有隔斷機構的陳列裝置。

背景技術：

1、服裝陳列主要指服裝賣場及櫥窗的陳列設計，目的是為了提升品牌形象，吸引顧客，提高銷售，服裝陳列運用各種道具，結合時尚文化及產品定位，運用各種展示技巧將商品的特性表現出來，陳列要隨展示目的、展示方法以及購物方式的不同而變化，因此需要采用陳列隔斷裝置對服裝進行布置。

2、如公開號cn216569327u公開的一種服裝陳列隔斷裝置，該裝置通過對隔板的位置進行調節，將隔板下端插接進入安裝槽中，同時上端進入開槽中，之后卡接彈簧施力帶動卡接桿進行移動，卡接桿進入限位孔中與之限位配合，進而將隔板安裝在不同的位置上，從而對相鄰隔板之間的空間大小進行調節。

3、但是該調節結構在使用時不能對進行調節后的隔板進行固定，隔板可以通過在導向桿表面進行調節位置，但是當使用者碰到隔板后，隔板也會被擠壓推動，從而導致隔板在使用時不夠穩定；鑒于此，我們提出一種帶有隔斷機構的陳列裝置。

技術實現思路

1、本實用新型的目的在于提供一種帶有隔斷機構的陳列裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有隔斷機構的陳列裝置，包括柜體，所述柜體內部固定安裝有陳列桿，所述陳列桿表面滑動連接有若干組拉鉤，所述柜體內部設置有限位結構，所述限位結構包括：

3、開口，所述開口開設在柜體內部，所述開口內壁固定安裝有滑桿，所述滑桿表面滑動連接有多組套筒，所述套筒內部開設有卡口，所述套筒上端固定安裝有連接筒；

4、隔板，多組所述隔板均設置在柜體內部，所述隔板下端固定安裝有連接塊，所述連接筒內壁滑動連接有滑板，所述滑板下端兩側均固定安裝有連接桿，所述連接桿下端貫穿卡口側壁且固定安裝有防滑塊，所述連接筒內部設置有定位機構。

5、優選的，所述定位機構包括開設在連接筒內壁兩側的裝置槽，所述裝置槽內壁固定安裝有限位彈簧一端，所述限位彈簧另一端固定安裝有滑動板，所述滑動板側壁固定安裝有弧形塊，所述連接塊內壁兩側均開設有弧形槽。

6、優選的，所述連接筒內壁兩側均開設有滑槽，所述滑槽內壁固定安裝有固定桿，所述固定桿表面滑動連接有連接環，所述固定桿表面設置有復位彈簧。

7、優選的，所述復位彈簧一端與滑槽內壁固定連接，所述復位彈簧另一端與連接環側壁固定連接。

8、優選的，所述防滑塊下端設置為弧形結構且與滑桿直徑相適配。

9、優選的，所述弧形塊和弧形槽相適配。

10、與現有技術相比，本實用新型提供了一種帶有隔斷機構的陳列裝置，具備以下有益效果：

11、1、該帶有隔斷機構的陳列裝置通過設置了限位結構從而方便做到對隔板在調節后進行限位使用，通過設置有隔板從而對不同類型的服裝進行分割，當隔板下端的連接塊與連接筒進行連接后，此時連接塊帶動滑板向下移動，通過滑板移動帶動兩組防滑塊向下移動與滑桿相接觸，從而做到對套筒進行限位移動，進而避免在后續當使用者碰到隔板后隔板也會被擠壓推動，從而提高了該裝置的穩定性。

12、2、該帶有隔斷機構的陳列裝置通過設置了定位結構從而方便做到對隔板進行安裝使用，使用者可以通過將隔板下端的連接塊與連接筒進行連接，此時連接塊向下移動對連接筒的內壁進行擠壓從而使得弧形塊進入裝置槽內部，從而使得弧形塊與弧形槽進行連接，從而提高了該裝置的使用效果。

技術特征：

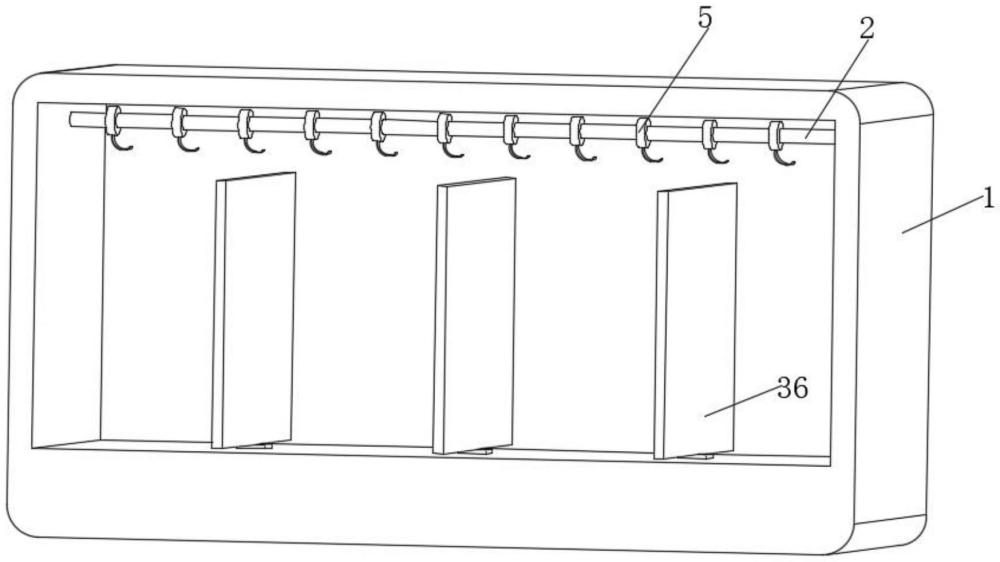

1.一種帶有隔斷機構的陳列裝置，包括柜體(1)，所述柜體(1)內部固定安裝有陳列桿(2)，所述陳列桿(2)表面滑動連接有若干組拉鉤(5)，其特征在于：所述柜體(1)內部設置有限位結構(3)，所述限位結構(3)包括：

2.根據權利要求1所述的一種帶有隔斷機構的陳列裝置，其特征在于：所述定位機構(4)包括開設在連接筒(35)內壁兩側的裝置槽(41)，所述裝置槽(41)內壁固定安裝有限位彈簧(42)一端，所述限位彈簧(42)另一端固定安裝有滑動板(43)，所述滑動板(43)側壁固定安裝有弧形塊(44)，所述連接塊(37)內壁兩側均開設有弧形槽(45)。

3.根據權利要求1所述的一種帶有隔斷機構的陳列裝置，其特征在于：所述連接筒(35)內壁兩側均開設有滑槽(6)，所述滑槽(6)內壁固定安裝有固定桿(7)，所述固定桿(7)表面滑動連接有連接環(8)，所述固定桿(7)表面設置有復位彈簧(9)。

4.根據權利要求3所述的一種帶有隔斷機構的陳列裝置，其特征在于：所述復位彈簧(9)一端與滑槽(6)內壁固定連接，所述復位彈簧(9)另一端與連接環(8)側壁固定連接。

5.根據權利要求1所述的一種帶有隔斷機構的陳列裝置，其特征在于：所述防滑塊(310)下端設置為弧形結構且與滑桿(32)直徑相適配。

6.根據權利要求2所述的一種帶有隔斷機構的陳列裝置，其特征在于：所述弧形塊(44)和弧形槽(45)相適配。

技術總結
本技術涉及服裝銷售技術領域，且公開了一種帶有隔斷機構的陳列裝置，包括柜體，柜體內部固定安裝有陳列桿，陳列桿表面滑動連接有若干組拉鉤，柜體內部設置有限位結構，限位結構包括：開口、滑桿、套筒、卡口、連接筒、隔板、連接塊、滑板、連接桿、防滑塊，此時連接塊與滑板接觸并帶動其向下移動，通過滑板移動帶動兩組連接桿和防滑塊向下移動與滑桿相接觸，通過設置有防滑塊用來對滑桿進行限位，通過在防滑塊的下表面設置有防滑紋用來提高防滑性，并且在柜體內壁開設有移動口用來方便連接筒進行定向移動，從而做到對套筒進行限位移動，進而避免在后續當使用者碰到隔板后隔板也會被擠壓推動，從而提高了該裝置的穩定性。

技術研發人員：張杰
受保護的技術使用者：浙江圓環電力工程有限公司
技術研發日：20240527
技術公布日：2025/4/28
